Outdoor Box-tyyppinen sähköasemaratkaisu Meksikon aurinkosähkövoimalaitokselle

Kuvaus paikan päällä:

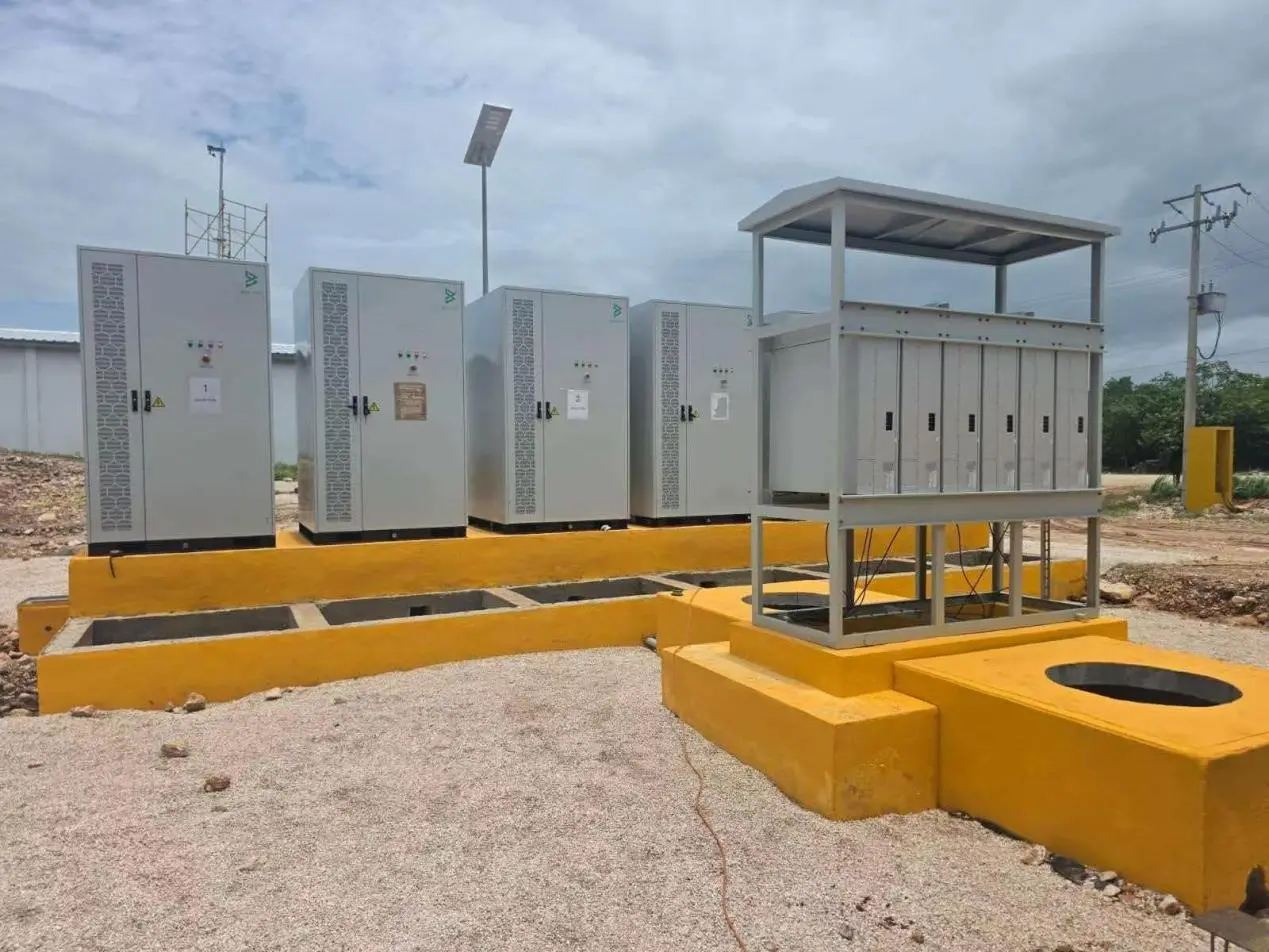

Kuva 1: Invertterin ohjauskaapin ja pienjänniteyhdistimen kaapin integroitu kokoonpano

Paneelin vasemmalla puolella on neljä erillistä ulkokäyttöistä aurinkosähköinvertteriohjauskaappia; oikealle puolelle on asennettu yhteensopiva avoin tyyppinen pienjänniteyhdistimen jakokehys, jossa on sateenkestävä katos. Kaikki laitteet on asennettu korotetuille keltaisille betonialustalle, jossa on sisäänrakennetut kaapelikaivannot, jotka varmistavat kaapelin sisään- ja ulostulon pohjassa, mikä estää maanpinnan sadeveden ja kosteuden aiheuttaman eroosion.

Invertterin ohjauskaappi: IP54-luokiteltu ulkosuojakotelo, jossa on laaja-alaiset sivukonvektiiviset jäähdytyssäleet ja pölysuodattimet, integroidut käyttöpainikkeet, tilailmaisimet ja vikahälytykset etupaneelissa. Jokainen yksikkö toimii itsenäisesti sille määritetyllä vyöhykkeellä, mikä mahdollistaa yksittäisten yksiköiden huollon vaikuttamatta koko sähköntuotantojärjestelmään.

Pienjännitejakelukehys: avoin sateenkestävä kattorakenne, jossa on luonnollinen lämmönpoisto trooppisiin korkeisiin lämpötiloihin, varustettu kuudella sisäisellä lähtöportilla tehon yhdistämiseksi useista inverttereistä ja paikan päällä tapahtuvan johdotuksen yksinkertaistamiseksi. Laitos sisältää aurinkoenergialla toimivat valvonta- ja valaistuspylväät, jotka toimivat ilman ulkoista verkkovirtaa ja täyttävät yökäyttö-, huolto- ja turvallisuusvalvontavaatimukset.

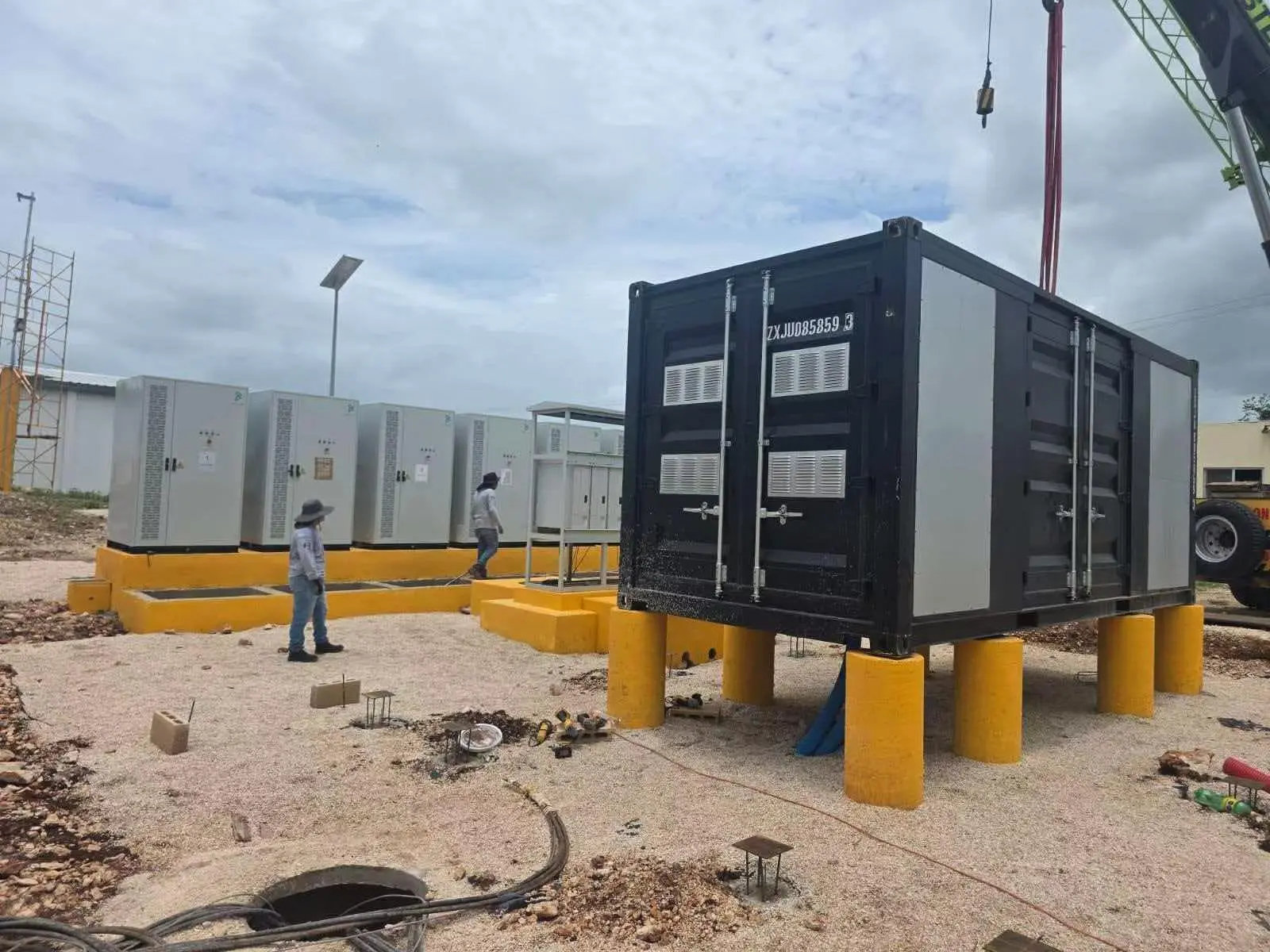

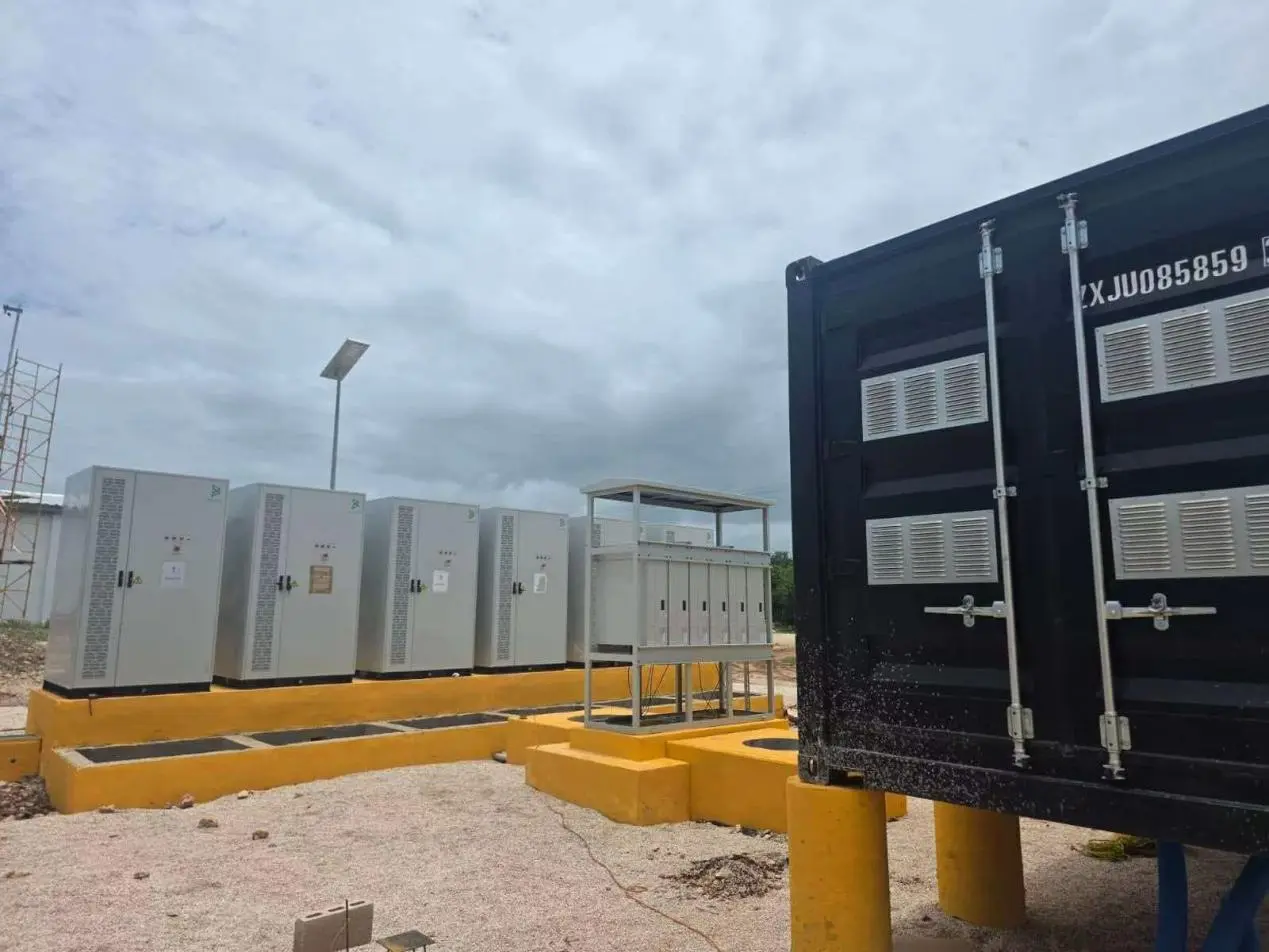

Kuvat 2 ja 3: Konttisähköasema saapuu paikalle; panoraamanäkymä koko sähkönjakelualueelle

Integroitu musta konttisähköasema on toimitettu työmaalle, ja se muodostaa täydellisen aurinkosähkön sähkönjakelujärjestelmän yhdessä taakse asennetun invertterikaapin ja yhdistelmäkaapin kanssa. Säiliön molemmilla puolilla on sateenkestävät tuuletussäleiköt, ja niissä on sisäänrakennetut pöly- ja vedenpitävät rakenteet, jotka parantavat lämmönpoistoa korkeissa lämpötiloissa. Säiliö on päällystetty ulkona säänkestävällä pinnoitteella, joka suojaa ultraviolettisäteilyä ja suolasuihkukorroosiota vastaan, joten se sopii pitkäaikaiseen käyttöön Meksikon ulkoilma-olosuhteissa.

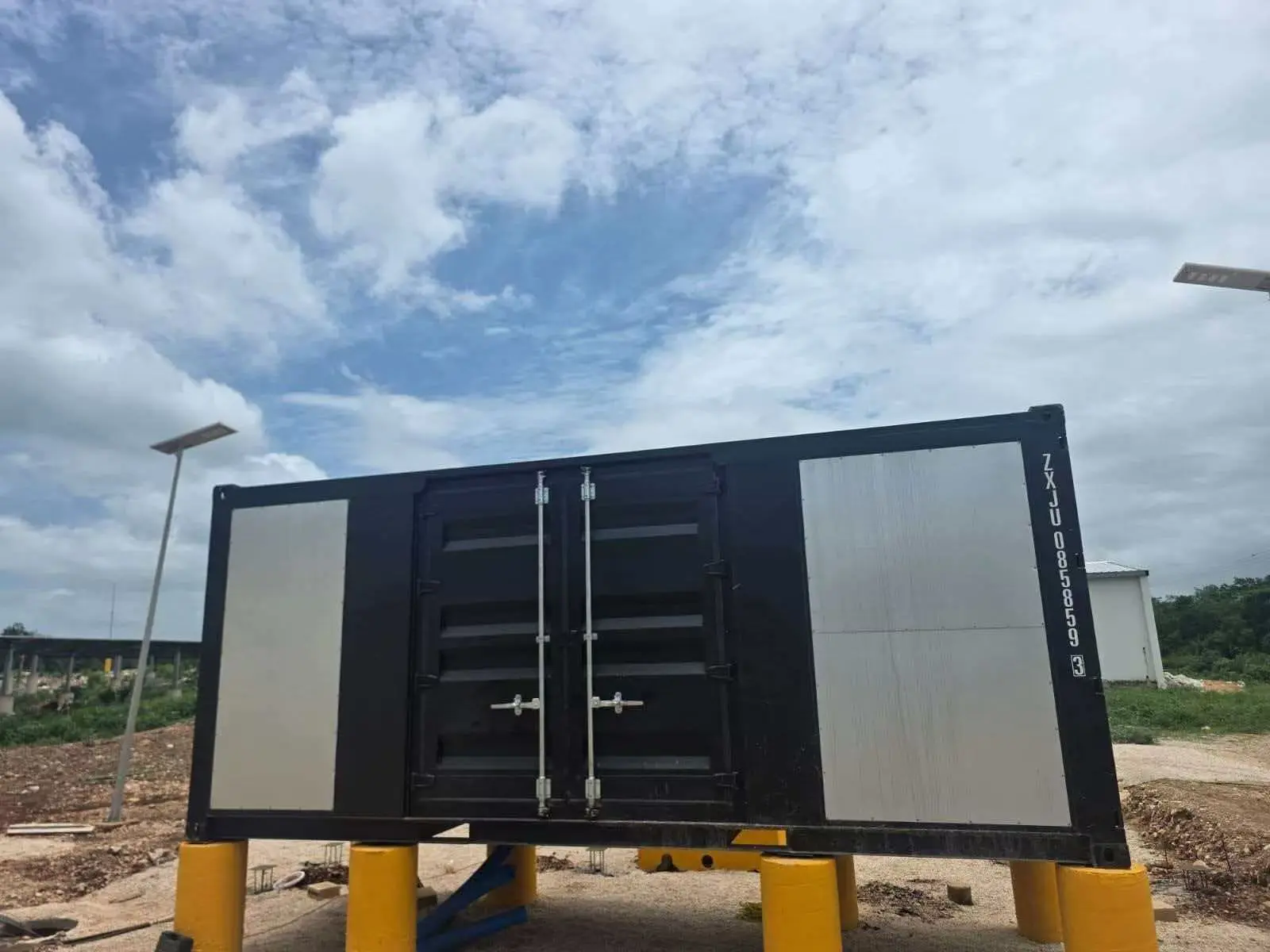

Kuva 4: Säiliölaatikko muuttui tuotteen ulkonäölle

Standardoitu konttiyksikkörakenne, jossa on kaksioviset pääsykanavat ja sivuhuoltopaneelit helpottamaan sisäisten laitteiden huoltoa; lokeroitu ilmanvaihtorakenne varmistaa optimaalisen lämmönpoiston samalla, kun se tarjoaa vedenpitävän ja pölynkestävän suojan, mikä tekee siitä sopivan keskitettyihin tehostus- ja verkkoliitäntäsovelluksiin megawattimittakaavaisissa aurinkosähkövoimalaitoksissa.

Hankkeen markkinaedut

1. Esivalmistettu integroitu toimitus: Kaikki laitteet on valmiiksi koottu ja testattu tehtaalla, mikä vähentää merkittävästi ulkomailla paikan päällä tapahtuvaa rakentamis- ja käyttöönottoaikaa, lyhentää projektin kokonaistoimitussykliä ja alentaa pääurakoitsijan kokonaistyövoimakustannuksia.

2. Koko teollisuusketjussa on kattavat toimitusmahdollisuudet, muuntajat, kytkinkaapit, virtamuuntajat, suojareleet ja invertterikaapit, jotka kaikki valmistetaan itse yhtenäisten teknisten standardien mukaisesti, mikä varmistaa kätevän varaosien hankinnan ja laitteiden huollon.

3. Tämä trooppiseen ilmastoon räätälöity ratkaisu optimoi erityisesti lämmönhallinnan, kosteudenkestävyyden ja korroosionkestävät rakenteet, jotka on räätälöity Latinalaisen Amerikan kuumille ja sateisille olosuhteille, ja se vastaa tehokkaasti yleisiin toiminnallisiin haasteisiin, kuten laitteiden seisokkiin korkeiden lämpötilojen vuoksi ja ruostumiseen ulkovoimaloissa.

4. Yhteensopiva paikallisten verkkospesifikaatioiden kanssa, sen yleisparametrit täyttävät Meksikon sähköstandardit, mikä mahdollistaa suoran verkkoliitäntähyväksynnän paikallisilta sähköyhtiöiltä ja tekee siitä sopivan kopioitavaksi ja käyttöönotettaviksi aurinkosähköenergian varastointiprojekteissa Meksikossa, Keski-Amerikassa ja Karibian alueella.

Hankkeen yhteenveto

Tässä meksikolaisessa integroidussa aurinkosähkö- ja energiavarastoprojektissa käytetään modulaarista, kattavaa virranjakeluratkaisua, joka on optimoitu erityisesti alueen trooppiseen, kuumaan ja sateiseen ilmastoon ja jossa on erityisiä parannuksia kosteudenkestävyyteen, lämmönpoistoon ja korroosiosuojaukseen. Hyödyntämällä rakentamisen lähestymistapaa, jossa yhdistyvät tehtaan esivalmistus nopeaan paikan päällä tapahtuvaan asennukseen, se saavuttaa aurinkosähkön inversion, virranoton ja jakelun sekä jännitteen korotuksen koko ketjun integroinnin verkkoon liittämistä varten. Ratkaisu osoittaa korkeaa standardointia ja toimii vertailukohtana Latinalaisessa Amerikassa sijaitseville trooppisille uusiutuvan energian voimalaitoksille, ja se soveltuu markkinoitavaksi ulkomaisille aurinkosähkö- ja energianvarastoinnin avaimet käteen -asiakkaille.
