Kuinka kuivatyyppinen muuntaja eliminoi öljyvuotoriskit?

Singaporessa sijaitsevan sairaalan kellarissa muuntajahuone sijaitsee pääsähkökeskuksen vieressä. Huone on puhdas, kuiva ja hajuton. Tavallisten savuilmaisimien lisäksi ei ole suojarakenteita, öljy-veden erottimia eikä palontorjuntajärjestelmiä. Tämä ei ole sääntelyn valvontaa; se on tietoinen suunnitteluvalinta, jonka mahdollistaa kuivatyyppisen muuntajan käyttö. Perinteisessä öljytäytteisessä muuntajassa sama huone vaatisi tiivistetyn lattian vuotojen poistamiseksi, paloturvallisen kotelon öljypalon riskin vähentämiseksi ja ilmanvaihtojärjestelmän lämmön ja höyryjen hallitsemiseksi. Dry Type Transformer eliminoi kaikki nämä vaatimukset poistamalla itse öljyn. Tämä ei ole vain mukavuus; se on perustavanlaatuinen muutos sähköturvallisuuden suunnittelussa.

Kysymys siitä, kuinka aKuivatyyppinen muuntajaöljyvuotoriskien eliminoiminen on pohjimmiltaan kysymys siitä, mikä öljyn korvaa. Öljytäytteisessä muuntajassa öljyllä on kaksi kriittistä tehtävää: se eristää käämit ja jäähdyttää niitä. Jos öljy vuotaa, molemmat toiminnot vaarantuvat, mikä johtaa ylikuumenemiseen, eristysvaurioon ja mahdollisesti katastrofaaliseen vikaan. Dry Type Transformer saavuttaa samat eristys- ja jäähdytystoiminnot kiinteiden materiaalien ja ilman avulla. Käämit on kapseloitu kiinteään eristysjärjestelmään, joka on tyypillisesti valettu epoksihartsi tai tyhjiöpainekyllästetyt (VPI) materiaalit. Jäähdytys saadaan aikaan luonnollisella ilmankierrolla tai pakotetulla ilmajäähdytyksellä. Koska ei ole nestettä vuotavaa, öljyvuodon riski ei vain vähene; se poistetaan kokonaan. Tässä artikkelissa tarkastellaan teknisiä, materiaaleja ja suunnitteluominaisuuksia, jotka tekevät Dry Type Transformerista erinomaisen valinnan sovelluksiin, joissa öljyvuotoriskiä ei voida hyväksyä.

Sisällysluettelo

• 1. Öljyvuodon anatomia: Missä öljytäytteiset muuntajat epäonnistuvat?
• 2. Valuhartsieristys: kiinteä este, joka korvaa öljyn
• 3. VPI-tekniikka: Kun käämistä tulee eristys
• 4. Jäähdytys ilman nestettä: Miten ilma tekee öljyn työstä
• 5. Kuivatyyppisten muuntajien turvallisuus- ja ympäristökotelo
• 6. Usein kysytyt kysymykset (FAQ)
• 7. Johtopäätös

1. Öljyvuodon anatomia: Missä öljytäytteiset muuntajat epäonnistuvat?

Ymmärtääksesi, miksi kuivatyyppinen muuntaja on ylivoimainen, on hyödyllistä ymmärtää erityiset vikakohdat, jotka johtavat öljyvuotojin tavanomaisissa muuntajissa. Öljyllä täytetty muuntaja on monimutkainen kokoonpano terässäiliöstä, sydämestä, käämeistä, eristyksestä, holkeista, tiivisteistä ja venttiileistä. Jokainen näistä komponenteista edustaa mahdollista vuotoa. Muuntajan käyttöiän aikana öljy joutuu lämpökiertoon, mikä saa säiliön ja komponentit laajenemaan ja supistamaan. Tämä syklinen liike voi saada tiivisteet puristumaan ja rentoutumaan, jolloin lopulta ne menettävät tiivistysvoimansa. Öljy itsessään voi hajota muodostaen happoja ja lietettä, jotka hyökkäävät tiivisteisiin ja säiliöön. Hitsaussaumoihin voi muodostua väsymishalkeamia. Venttiilit ja holkit voivat löystyä. Ja itse säiliö voi syöpyä, etenkin kosteissa tai syövyttävissä ympäristöissä. Alla olevassa taulukossa on yhteenveto yleisimmistä öljyvuotopisteistä öljytäytteisessä muuntajassa.

Öljyvuodon seuraukset eivät rajoitu eristys- ja jäähdytysnesteen häviämiseen. Öljyvuoto aiheuttaa lattialle liukastumisvaaran, saastuttaa maaperän ja pohjaveden joutuessaan ympäristöön ja lisää tulipalon vaaraa, jos öljy joutuu kosketuksiin sytytyslähteen kanssa. Sisäasennuksissa öljyhöyryn kerääntyminen voi aiheuttaa terveysvaaran henkilöstölle. Öljyvuodon puhdistaminen, saastuneen maaperän hävittäminen ja muuntajan korjaaminen voivat olla huomattavia. Joillakin lainkäyttöalueilla öljyvuodosta määrätyt sakot voivat olla ankarat. Tästä syystä monet kiinteistöpäälliköt ja insinöörit ottavat käyttöön Dry Type Transformerin, joka eliminoi nämä riskit kokonaan.

kloLugao Power Co., Ltd., olemme valmistaneet muuntajia yli kaksi vuosikymmentä ja olemme nähneet omakohtaisesti öljyvuotojen kustannukset ja riskit. Tehtaamme valmistaa sekä öljytäytteisiä että kuivatyyppisiä muuntajia, ja olemme sitoutuneet auttamaan asiakkaitamme valitsemaan oikean tekniikan heidän käyttötarkoitukseensa. Sisäasennuksiin, herkkiin ympäristöihin ja paikkoihin, joissa paloturvallisuus on ensiarvoisen tärkeää, Dry Type Transformer on usein ylivoimainen valinta.

2. Valuhartsieristys: kiinteä este, joka korvaa öljyn

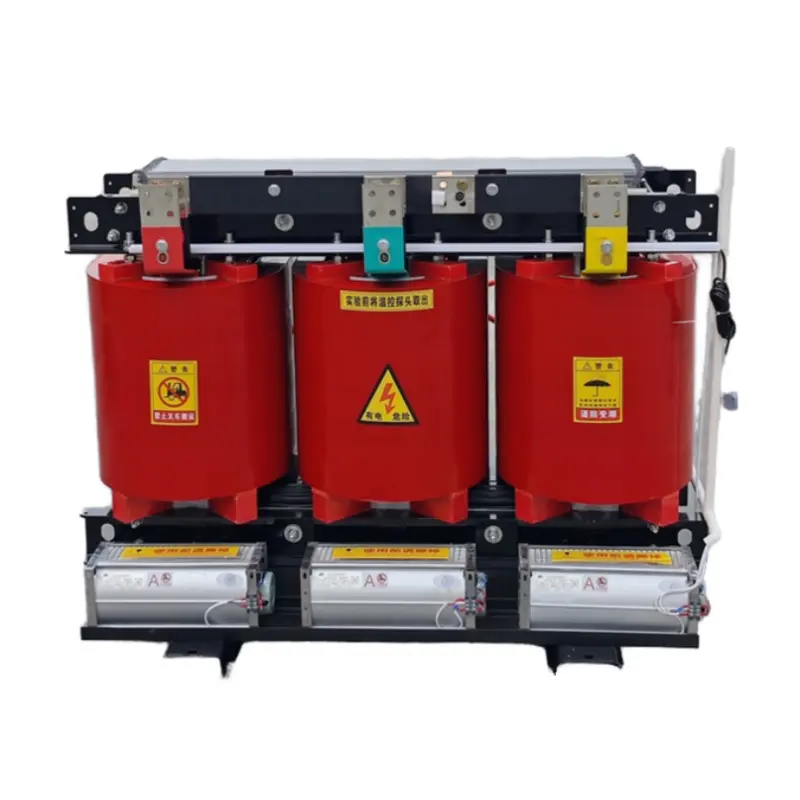

Yleisin kuivatyyppinen muuntaja käyttää valuhartsieristystä. Tässä mallissa korkea- ja pienjännitekäämit on kapseloitu kiinteään, valetuun epoksihartsiin. Hartsi sekoitetaan täyteaineen, kuten silikajauhon, kanssa ja kaadetaan muottiin käämin ympärille. Sitten hartsi kovetetaan muodostaen kovan, kiinteän kuoren, joka sulkee kokonaan käämin. Tämä kuori tarjoaa sekä sähköisen eristyksen että mekaanisen suojan käämille. Koska eristys on kiinteä, nestettä ei voi vuotaa. Valuhartsieristysjärjestelmä on myös erittäin kestävä kosteutta, pölyä ja syövyttäviä kemikaaleja vastaan, joten se sopii ankariin ympäristöihin.

Valuhartsieristysjärjestelmä ei ole vain öljyn korvike; se on monessa suhteessa erinomainen eristysjärjestelmä. Epoksihartsilla on korkea dielektrinen lujuus, mikä tarkoittaa, että se kestää suuria jännitteitä hajoamatta. Sillä on myös korkea lämmönjohtavuus, mikä mahdollistaa lämmön johtamisen pois käämistä joissakin tapauksissa öljyä tehokkaammin. Hartsi on myös itsestään sammuva, eli se ei kestä tulipaloa. Tämä on kriittinen turvallisuusetu verrattuna öljyyn, joka on syttyvää. Alla olevassa taulukossa verrataan valuhartsieristeen tärkeimpiä ominaisuuksia öljyeristeeseen.

Tehtaallamme käytämme tyhjiövaluprosessia varmistaaksemme, että epoksihartsi täyttää muotin täysin ja kapseloi käämin ilman tyhjiöjä tai ilmataskuja. Tyhjät voivat aiheuttaa osittaisia ​​purkauksia, jotka voivat johtaa eristysvaurioihin ajan myötä. Tyhjiövaluprosessimme varmistaa, että hartsi on tiivis ja homogeeninen, mikä takaa parhaan mahdollisen eristyksen eheyden. Käytämme myös kontrolloitua kovetusprosessia varmistaaksemme, että hartsi saavuttaa kaikki mekaaniset ja sähköiset ominaisuutensa. Tuloksena on kuivatyyppinen muuntaja, joka on täysin vapaa öljystä ja öljyvuotojen riskeistä.

3. VPI-tekniikka: Kun käämistä tulee eristys

Vaikka valuhartsi on yleisin kuivatyyppisten muuntajien tyyppi, on olemassa toinen tekniikka, jota käytetään suurempiin muuntajiin: Vacuum Pressure Impregnation (VPI). VPI-muuntajassa käämiä ei ole kapseloitu kiinteään hartsilohkoon. Sen sijaan käämitys kyllästetään hartsilakalla tyhjiössä ja paineessa. Lakka tunkeutuu eristepaperin läpi ja johtimien välisiin tiloihin täyttäen ne hartsilla. Kyllästysprosessin jälkeen käämi kovettuu ja hartsi kovettuu ja sitoo koko käämin kiinteäksi, yhtenäiseksi rakenteeksi. Tämä rakenne peitetään sitten suojakerroksella, kuten silikonipinnoitteella, joka antaa lisäsuojaa kosteutta ja saastumista vastaan.

VPI-prosessi luo käämityksen, joka on erittäin kestävä. Hartsi sitoo johtimet yhteen estäen liikkeen ja tärinän, joka voi aiheuttaa eristeen kulumista. Hartsi myös tiivistää käämin kosteutta ja epäpuhtauksia vastaan. Kuten valuhartsi, VPI-muuntajat ovat täysin öljyttömiä, mikä eliminoi öljyvuotojen riskin. VPI-muuntajia käytetään usein suuremmille teholuokille, joissa valuhartsimuuntajan kiinteä lohko olisi liian raskas tai liian kallis. Alla olevassa taulukossa verrataan valuhartsi- ja VPI-muuntajien tärkeimpiä ominaisuuksia.

Valmistamme Lugaossa sekä valuhartsia että VPI Dry Type -muuntajia. Tehtaamme on varustettu huippuluokan tyhjiövalu- ja VPI-laitteilla, ja insinööreillämme on laaja kokemus oikean tekniikan valinnasta jokaiseen käyttötarkoitukseen. Olipa vaatimus kompaktista, kevyestä muuntajasta sisäjakokeskukseen tai suuresta suurjännitemuuntajasta teollisuuslaitokseen, voimme tarjota Dry Type Transformer -ratkaisun, joka eliminoi öljyvuotojen riskin.

4. Jäähdytys ilman nestettä: Miten ilma tekee öljyn työstä

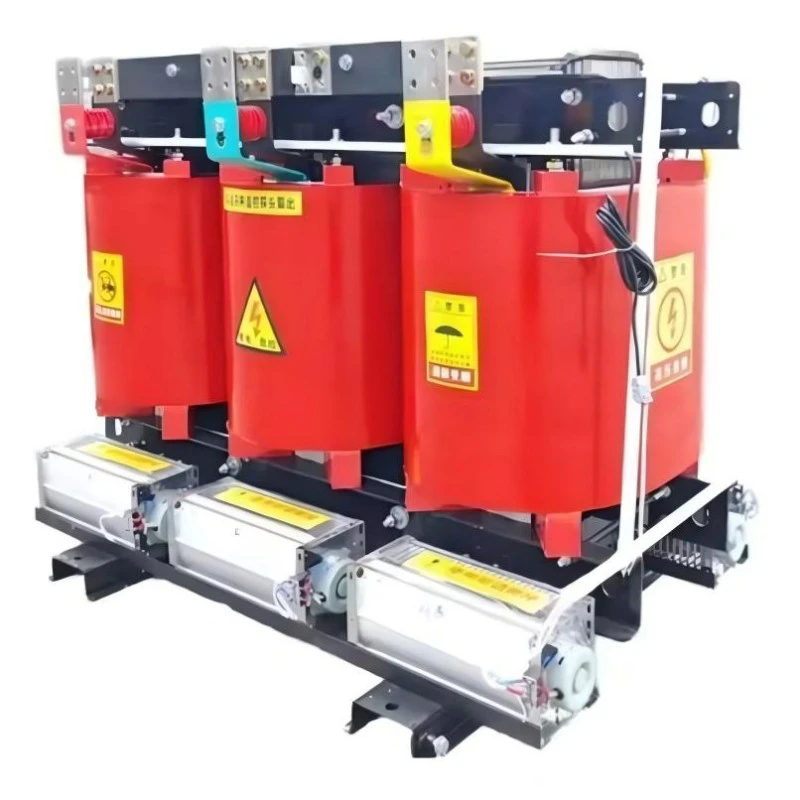

Yksi muuntajan öljyn tehtävistä on käämien jäähdyttäminen. Öljy johtaa lämpöä pois käämeistä ja siirtää sen säiliön pinnalle, jossa se hajoaa ympäröivään ilmaan. Dry Type Transformerissa jäähdytystoiminto suoritetaan ilmalla. Käämityksissä on ilmakanavat ja jäähdytyskanavat, jotka mahdollistavat ilman kiertämisen ja lämmön kuljettamisen. Pienissä muuntajissa luonnollinen konvektio riittää tarjoamaan tarvittavan jäähdytyksen. Suuremmissa muuntajissa puhaltimia käytetään pakottamaan ilmaa jäähdytyskanavien läpi, mikä lisää jäähdytystehoa. Alla olevassa taulukossa vertaillaan öljytäytteisissä ja kuivatyyppisissä muuntajissa käytettyjä jäähdytysmenetelmiä.

Suunnittelemme tehtaallamme kuivamuuntajamme optimoiduilla ilmanjäähdytysjärjestelmillä. Käämit on rakennettu tarkkuuskäämitetyistä johtimista ja eristysmateriaaleista, jotka luovat yhtenäiset jäähdytyskanavat. Suuremmissa yksiköissä käytämme tehokkaita puhaltimia varmistaaksemme käämien tehokkaan jäähdytyksen kaikissa kuormitusolosuhteissa. Käytämme myös lämpötila-antureita ja ohjausjärjestelmiä käämien lämpötilan valvontaan ja puhaltimien ohjaukseen. Tämä varmistaa, että muuntaja toimii optimaalisessa lämpötilassa ja maksimoi sen tehokkuuden ja käyttöiän. Öljyn puuttuminen jäähdytysjärjestelmästä eliminoi vuotojen riskin ja tarpeen öljyn eristämiseen ja hävittämiseen, mikä tekee Dry Type Transformerista ympäristöystävällisemmän ja vähemmän huoltoa vaativan ratkaisun.

5. Kuivatyyppisten muuntajien turvallisuus- ja ympäristökotelo

Öljyvuotojen poistaminen ei ole kuivatyyppisen muuntajan ainoa etu. Öljyn puuttuminen eliminoi myös tulipalon vaaran, öljysuojauksen tarpeen ja öljyvuotojen aiheuttamat ympäristöhaitat. Nämä turvallisuus- ja ympäristöedut ovat yhä tärkeämpiä kiinteistöjohtajille, vakuutuksenantajille ja sääntelyviranomaisille. Monilla lainkäyttöalueilla kuivatyyppisten muuntajien käyttö on pakollista sisäasennuksissa ja paikoissa, joissa voi olla yleisöä, kuten sairaaloissa, kouluissa ja ostoskeskuksissa. Alla olevassa taulukossa on yhteenveto kuivatyyppisten muuntajien turvallisuus- ja ympäristöeduista öljytäytteisiin muuntajiin verrattuna.

Lugaossa olemme sitoutuneet tarjoamaan asiakkaillemme turvallisia, luotettavia ja ympäristöystävällisiä muuntajaratkaisuja. Dry Type -muuntajamme on suunniteltu täyttämään tiukimmatkin turvallisuus- ja ympäristöstandardit. Käytämme valuhartsi- ja VPI-muuntajissamme vain korkealaatuisia itsestään sammuvia materiaaleja. Tehtaamme on sertifioitu ISO 9001 ja ISO 14001 mukaisesti, ja tuotteemme on testattu IEC 60076 ja muiden kansainvälisten standardien mukaisesti. Olitpa rakentamassa uutta tai päivittämässä olemassa olevaa, voimme auttaa sinua valitsemaan oikean kuivamuuntajan sovellukseesi.

6. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Ovatko kuivatyyppiset muuntajat täysin öljyttömät?

Vastaus: Kyllä, kuivatyyppiset muuntajat ovat täysin öljyttömiä. Niissä käytetään kiinteitä eristemateriaaleja, kuten valettua epoksihartsia tai hartsilla kyllästettyä paperia, ja ilmaa jäähdytykseen. Muuntajassa ei ole nestemäistä dielektristä tai jäähdytysnestettä. Tämä on kuivatyyppisen muuntajan ominaisuus ja syy, miksi se eliminoi öljyvuotoriskit.

Kysymys 2: Mitkä ovat kuivatyyppisten muuntajien pääsovellukset?

Vastaus: Kuivatyyppisiä muuntajia käytetään tyypillisesti sovelluksissa, joissa paloturvallisuus ja ympäristönsuojelu ovat kriittisiä. Yleisiä sovelluksia ovat sisäasennukset sairaaloissa, kouluissa, kauppakeskuksissa ja toimistorakennuksissa. Niitä käytetään myös maanalaisissa kaivoksissa, tunneleissa ja offshore-lautoilla, joissa öljyvuodon tai tulipalon riskiä ei voida hyväksyä. Niitä suositaan myös uusiutuvan energian sovelluksissa, kuten tuuli- ja aurinkovoimaloissa.

Kysymys 3: Miten kuivatyyppiset muuntajat eroavat öljytäytteisistä muuntajista tehokkuuden suhteen?

Vastaus: Kuivatyyppiset muuntajat ovat yleensä hieman vähemmän tehokkaita kuin öljytäytteiset muuntajat, joilla on sama teho. Tämä johtuu siitä, että ilma on vähemmän tehokas jäähdytysaine kuin öljy. Ero on kuitenkin pieni, ja nykyaikaisilla kuivatyyppisillä muuntajilla optimoiduilla jäähdytysjärjestelmillä voidaan saavuttaa hyötysuhde, joka on hyvin lähellä öljytäytteisten muuntajien tehokkuutta. Monissa sovelluksissa kuivatyyppisten muuntajien turvallisuus- ja ympäristöedut ovat suuremmat kuin pieni tehokkuusero.

Kysymys 4: Mitä huoltoa kuivatyyppiset muuntajat vaativat?

Vastaus: Kuivatyyppiset muuntajat vaativat vähemmän huoltoa kuin öljytäytteiset muuntajat. Öljyä ei tarvitse testata, suodattaa tai vaihtaa. Tärkeimmät huoltotehtävät ovat ilmakanavien ja jäähdytystuulettimien puhdistus oikean ilmavirran varmistamiseksi sekä käämien säännöllinen pölyn kerääntyminen. Joissakin ympäristöissä voi olla tarpeen puhdistaa käämit imurilla tai kuivalla liinalla. Huoltoväli on tyypillisesti vuosittain tai joka toinen vuosi ympäristöstä riippuen.

Kysymys 5: Ovatko kuivatyyppiset muuntajat kalliimpia kuin öljytäytteiset muuntajat?

Vastaus: Kuivatyyppisillä muuntajilla on yleensä korkeammat hankintakustannukset kuin öljytäytteisillä muuntajilla, joilla on sama teho. Omistuksen kokonaiskustannukset voivat kuitenkin olla pienemmät, kun otetaan huomioon öljyn eristämisen, palon sammutuksen, ylläpidon ja ympäristövaatimusten noudattamisen kustannukset. Sisäasennuksissa rakennuskustannussäästöt (ei tarvetta nippulattialle tai paloturvallisille huoneille) voivat kompensoida korkeamman ostohinnan. Tehtaamme voi tarjota yksityiskohtaisen kustannusvertailun sovelluksellesi.

7. Johtopäätös

Kuivatyyppinen muuntaja eliminoi öljyvuotoriskit eliminoimalla itse öljyn. Käyttämällä kiinteitä eristysjärjestelmiä, kuten valettua epoksihartsia tai VPI-kyllästystä ja ilmajäähdytystä, kuivatyyppinen muuntaja tarjoaa turvallisuuden ja ympäristönsuojelun tason, joka ei ole mahdollista perinteisillä öljytäytteisillä muuntajilla. Edut ovat selvät: ei öljyvuotoja, ei palovaaraa, ei suojausvaatimuksia ja vähäinen huolto. Sovelluksiin, joissa turvallisuus, luotettavuus ja ympäristövastuu ovat ensiarvoisen tärkeitä, Dry Type Transformer on erinomainen valinta.

Lugao Power Co., Ltd.:ssä olemme suunnitelleet ja valmistaneet kuivatyyppisiä muuntajia yli vuosikymmenen ajan. Tehtaamme käyttää kehittynyttä tyhjiövalu- ja VPI-teknologiaa tuottaakseen muuntajia, jotka täyttävät korkeimmat laatu- ja suorituskykyvaatimukset. Tarjoamme täyden valikoiman kuivatyyppisiä muuntajia pienistä jakeluyksiköistä suuriin tehomuuntajiin. Tekninen tiimimme on käytettävissäsi auttamaan sinua valitsemaan oikean muuntajan sovellukseesi. Olitpa huolissasi öljyvuotoriskeistä, paloturvallisuudesta tai ympäristövaatimuksista, voimme tarjota tarpeisiisi sopivan ratkaisun.

Ota yhteyttä Lugao Power Co.,Ltd. tänäänsaadaksesi lisätietoja Dry Type Transformer -tuotteistamme ja siitä, kuinka ne voivat poistaa öljyvuotoriskit laitoksessasi.
