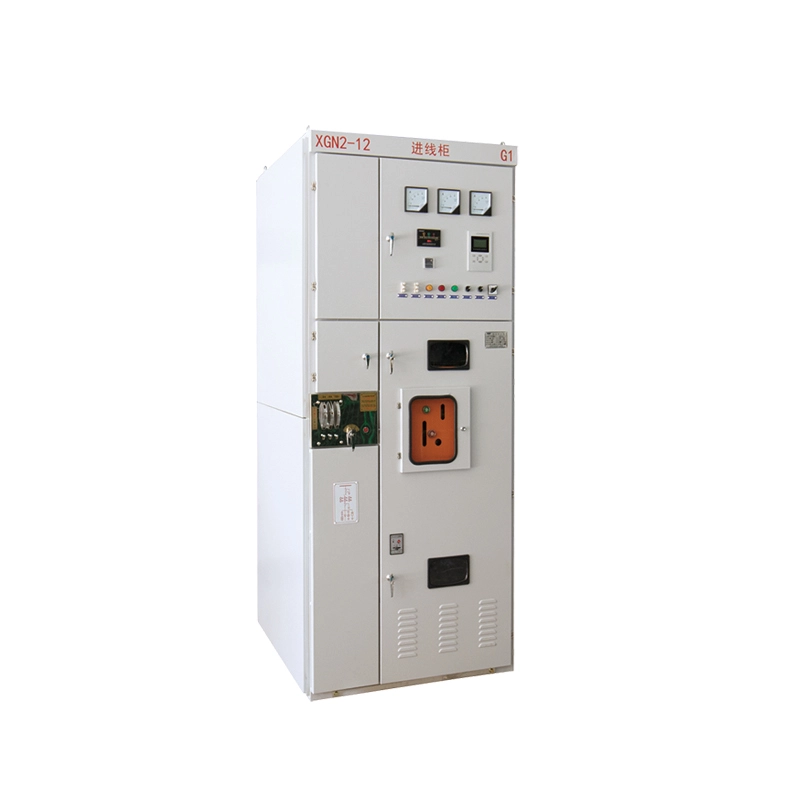

XGN Box-tyyppinen kiinteä tyyppinen korkeajännitekytkinlaite

Mikä tämä laite on?

XGN Box-tyyppinen kiinteä tyyppinen suurjännitekytkinlaite (XGN tarkoittaa "Box-type kiinteää tyyppiä") on metallikoteloitu,sisätilojen korkeajännitekojeistotkokoonpano. Sitä käytetään ensisijaisesti kolmivaiheisissa vaihtovirtajärjestelmissä, joiden nimellisjännitteet ovat 6 kV, 10 kV, 20 kV tai 35 kV ja nimellistaajuus 50/60 Hz.

Mitä se tekee?

Tätä laitetta käytetään sähköenergian vastaanottamiseen ja jakeluun sekä voimalinjojen ja muuntajien ohjaamiseen, suojaamiseen ja valvontaan. Toisin kuin ulosvedettävät kytkinlaitteet, XGN Box -tyyppisissä kiinteän tyyppisissä suurjännitekojeistoissa käytetään kiinteästi asennettuja katkaisijoita ja erotuskytkimiä, joissa on näkyvät eristysraot, mikä tekee siitä jäykemmän, kustannustehokkaamman ja helpommin huollettavan monissa keskisuurissa teollisissa ja kaupallisissa sovelluksissa.

Mallikoodin erittely:

XGN – Laatikkotyyppi Kiinteä tyyppi Sisäkäyttöinen Metallikoteloitu

Laatikkotyyppinen – Täysin suljettu metallikotelo

Kiinteä tyyppi – Pääkytkinkomponenttien kiinteä asennus

Tyypilliset sovellukset:

Sähkönjakeluhuoneet tehtaissa, asuinrakennuksissa, ostoskeskuksissa, sairaaloissa, datakeskuksissa ja uusiutuvan energian asemissa.

Tuotteen kuvaus

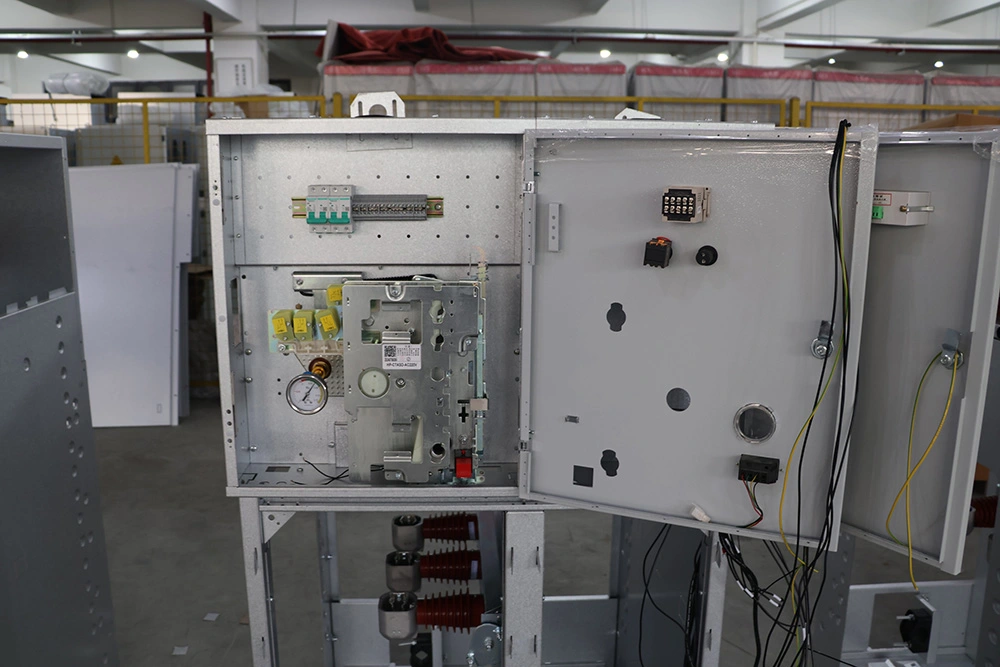

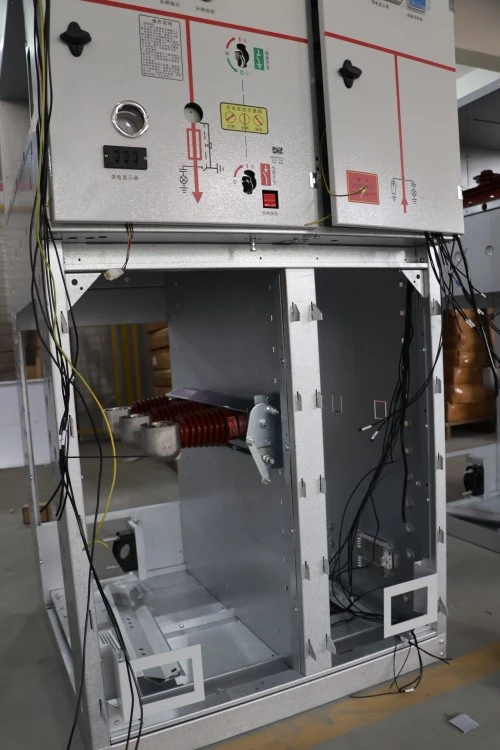

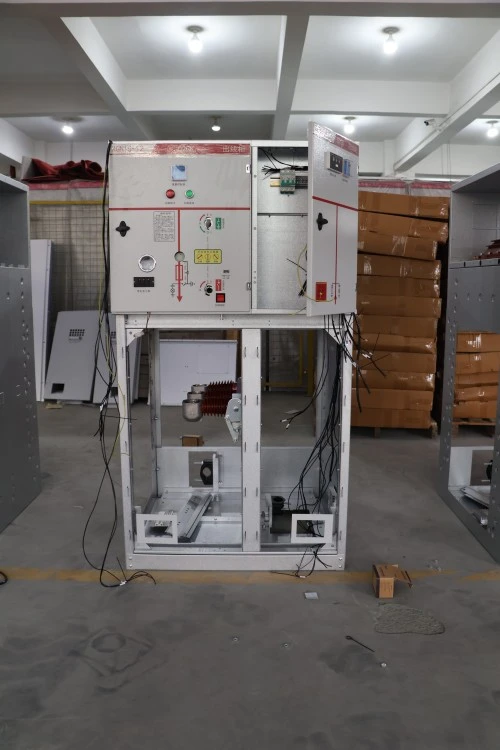

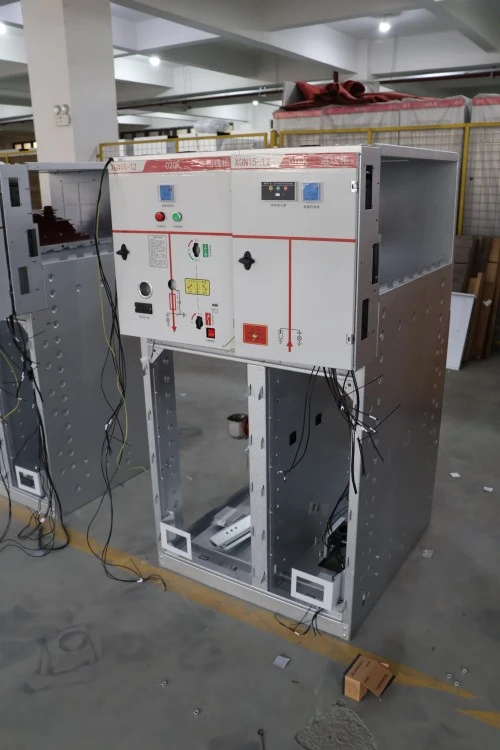

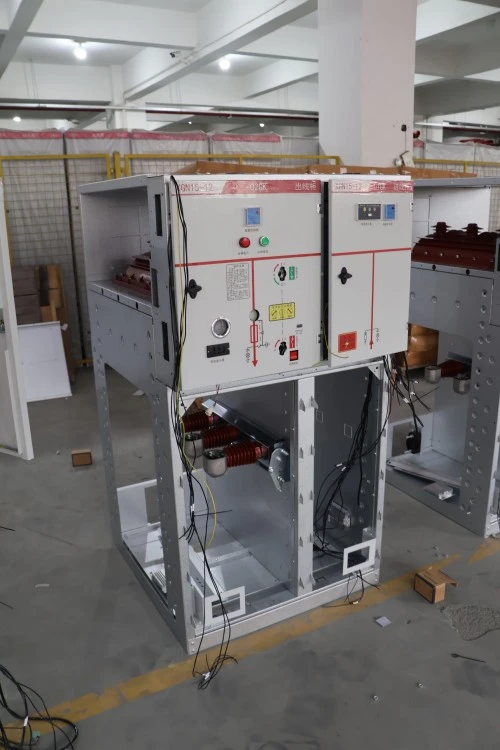

XGN Box -tyyppinen kiinteä tyyppinen suurjännitekojeisto on standardoitu, taloudellinen ja erittäin luotettava kojeistoratkaisu. Sen ydinrakenteeseen kuuluu kiinteästi asennettu tyhjiökatkaisin, kolmiasentoinen erotuskytkin, virtamuuntajat, jännitemuuntajat ja kattava lukitusmekanismi. Kotelo on valmistettu korkealaatuisesta kylmävalssatusta teräksestä tai ruostumattomasta teräksestä, ja se on päällystetty sähköstaattisella jauheella erinomaisen korroosionkestävyyden saavuttamiseksi.

Tärkeimmät sähköparametrit: nimellisjännite 12kV (24kV/40.5kV valinnainen), nimellisvirta enintään 3150A, oikosulkuvirta enintään 40kA. Thekytkinlaitteetnoudattaa täysin GB3906- ja IEC62271-200-standardeja.

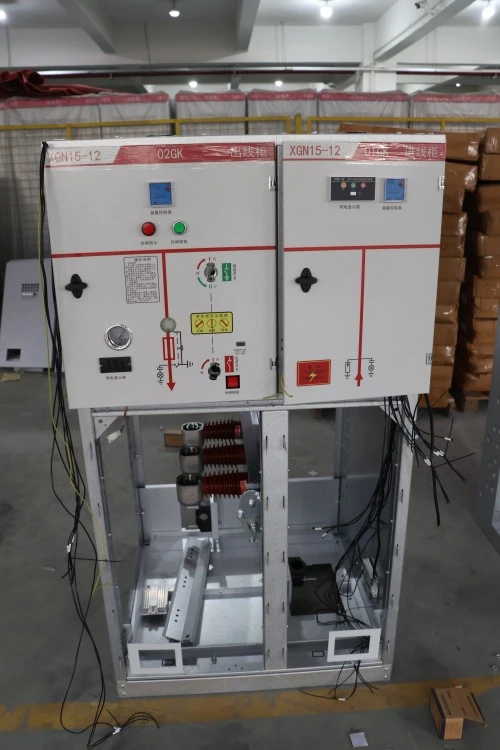

Sen kompakti muotoilu (tyypillinen leveys 800 mm, syvyys 900 mm, korkeus 2200 mm) säästää arvokasta lattiatilaa. Kaikki korkeajänniteosastot ovat täysin suljettuja ja lukittuja, mikä takaa turvallisen käytön. Etupaneelissa on selkeät jäljitelmäkaaviot, merkkivalot ja hätälaukaisupainikkeet.

XGN Box -tyyppinen kiinteä tyyppinen suurjännitekytkinlaite soveltuu erityisesti projekteihin, joissa yksinkertainen käyttö, alhaiset alkukustannukset ja helppo huolto ovat etusijalla vedettävyyden edelle.

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

Tärkeimmät ominaisuudet

1. Kiinteän tyypin yksinkertaisuus – Pienempi virheprosentti

Ei monimutkaisia ​​liikkuvia kiskorakenteita. XGN Box -tyyppisessä kiinteässä suurjännitekojeistossa käytetään pultti- tai suorakontaktiliitoksia, mikä vähentää huomattavasti mekaanisten vikojen riskiä.

2. Näkyvät katkaisevat yhteystiedot – turvallisia lukitukselle/tunnisteelle

Erotuskytkin tarjoaa selkeästi näkyvät kosketinpaikat. Käyttäjät voivat visuaalisesti vahvistaa piirien erotuksen ennen huoltoa – kriittinen turvallisuusetu vanhoihin öljytyyppisiin tai minivaihteisiin verrattuna.

3. Kompakti ja tilaa säästävä

Leveys jopa 600 mm 12 kV versioissa. Ihanteellinen jälkiasennukseen rajoitetun tilan sähköasemille.

4. Täysin lukittu – estää väärinkäytön

Katkaisijan, katkaisijan ja etukannen väliset mekaaniset ja sähköiset lukitukset täyttävät "viiden eston" vaatimukset.

5. Mukautuva ankariin ympäristöihin

Kondensaatiota estävät lämmittimet ja IP4X-etukotelo takaavat luotettavan toiminnan kosteissa tai pölyisissä ympäristöissä.

Sovellusalueet

● Teollisuuslaitokset – tehonsyöttö tuotantolinjoille

● Kaupalliset kompleksit – pääjakeluhuone

● Datakeskukset – varavirran kytkentä

● Tuuli-/aurinkovoimalat – keskijännitekeräys

● Sairaalat – kaksoisvirtakytkin kiinteällä vaihteella

Q&A

K: Mitä eroa on XGN Box -tyyppisen kiinteän suurjännitekojeiston ja ulosvedettävän tyypin (kuten KYN) välillä?

V: Hieno kysymys. XGN Box -tyyppisessä kiinteässä suurjännitekojeistossa on kiinteästi asennetut katkaisijat. Katkaisijaa ei voi "rullaa ulos", mutta saat jäykemmän rakenteen, pienemmät alkukustannukset ja yksinkertaisemman huollon. Sovelluksissa, joissa korkean käytettävyyden redundanssi ei ole kriittinen (esim. alle 500 toimintoa vuodessa), kiinteä tyyppi on taloudellisempi ja luotettavampi.

ovi.

Tuotantotiedot

1. Kotelon valmistus

Kylmävalssattu teräslevy (paksuus ≥ 2 mm) tai 304 ruostumaton teräs

Bending, welding, and surface treatment in house

Sähköstaattinen jauhemaalaus (paksuus ≥60μm, suolasuihkutesti ≥240h)

2. Ydinkomponentit

Kiinteästi asennettu tyhjiökatkaisin (merkki: Lugao / valinnainen Siemens, ABB)

Kolmiasentoinen erotuskytkin, jossa on näkyvä katko

Kuparikiskot (tinatut tai hopeoidut)

Virta-/jännitemuuntajat (tarkkuusluokka 0,5 / 0,2S)

3. Sisäinen johdotus

Johdinnumerot, riviliittimet ja muovikanavat on merkitty selvästi

Toissijainen johdotus testattu 2 kV jännitteellä 1 minuutin ajan

Kaikki johdot palosuojattuja ja mitoitettu 105°C

4. Tehdastestaus

Tehotaajuuden kestojännitetesti

Pääpiirin resistanssin mittaus

Mekaaninen toimintatesti (≥ 200 kertaa)

Lukitustoiminnon tarkistus

Osittainen purkausmittaus (≤10pC)

XGN vs KYN -kytkinlaitteet

Valitse XGN kiinteän tyyppisen kytkinlaitteen jaKYN ulosvedettävä kytkinlaite riippuu projektisi vaatimuksista, ylläpitostrategiasta ja budjetista. XGN-kojeistot on suunniteltu sovelluksiin, joissa etusijalla ovat luotettavuus, yksinkertainen käyttö ja alhaisemmat investointikustannukset, kun taas KYN-kojeistot sopivat paremmin järjestelmiin, jotka vaativat usein huoltoa tai suurta toiminnan joustavuutta.

Sertifiointi ja laadunvarmistus

● IEC 62271-200 -yhteensopiva

● GB 3906 -sertifioitu

● Sisäinen kaarivika testattu (IAC A-FL) – valinnainen

● ISO 9001:2015 tehtaanhallintajärjestelmä

● Tyyppitestiraportit kansalliselta suurjännitelaitteiden testausasemalta (Xi'an / Peking)

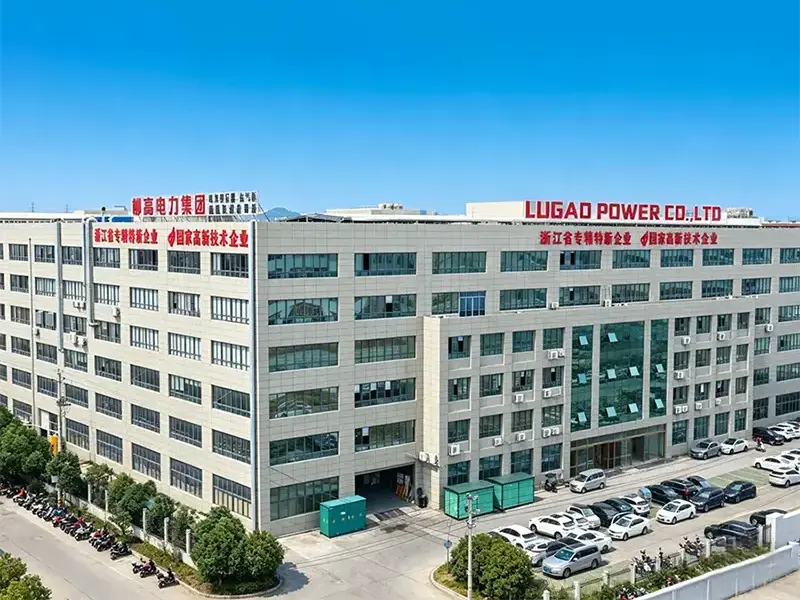

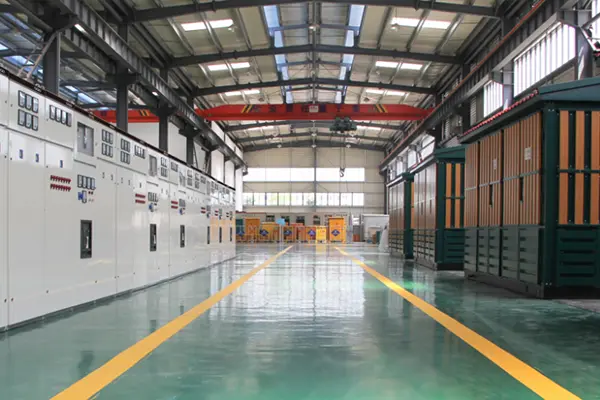

XGN-kojeistomme valmistetaan nykyaikaisessa tuotantolaitoksessa, joka on varustettu CNC-laserleikkauskoneilla, CNC-taivutuskeskuksilla, robottihitsausjärjestelmillä, kuparikiskojen käsittelylinjoilla ja kattavilla suurjännitetestauslaboratorioilla. XGN Box -tyyppinen kiinteä tyyppinen suurjännitekojeistosi toimitetaan täydellisen sarjan testiraportteja, kytkentäkaavioita ja käyttöoppaita sekä englanniksi että kiinaksi.

Edut kilpailijoihin verrattuna – Miksi valita Lugao?

Pakkaus ja toimitus

Pakkausstandardi

● Yksittäiset lujat vanerikotelot kosteudenkestävällä kalvolla

● Sisäinen vaahtomuovipehmuste komponenteille

● Kaikki lähtevät liittimet päällystetty eristyskorkilla

● Virtakisko-osat on pakattu erikseen tarroilla

Toimitusmerkit

● Tilausnumero, kohde, paino, "Fragile" ja "No Stack" -kyltit

Toimitusvaihtoehdot

● FOB Ningbo / Shanghai

● Toimitusaika: 15–25 päivää vakiokokoonpanossa

Sitoumus huoltopalveluun

● Takuuaika – 12 kuukautta toimituspäivästä (pidennettävissä 24 tai 36 kuukauteen palvelusopimuksen mukaan)

● Tekninen tuki – elinikäinen ilmainen konsultointi; etävianmääritys 2 tunnin sisällä arkipäivisin

● Field Service – Asennusohjeet saatavilla; viankäsittely paikan päällä tarpeen mukaan (ilmainen takuun aikana)

● Varaosien toimitus – Tavalliset osat varastossa; seuraavan päivän kuriiritoimitus kiireellisiin tilauksiin
