KYN Center Type Viiden esto lukittava korkeajännitekytkinlaite

KYN Center -tyyppinen viiden estävän lukituksen suurjännitekojeisto on täysin koottu, metallikoteloitu, ulosvedettävä kojeisto, jota käytetään pääasiassa 3,6 kV - 12 kV kolmivaiheisissa vaihtovirtajärjestelmissä. Se on suunniteltu yksikisko- tai kaksikiskokokoonpanoihin haarasyöttösovelluksissa.

Mikä tämä laite on?

Tämä laite on korkeajännitteinen sähkönjakelukaappi, jossa on katkaisijat, erottimet, maadoituskytkimet, virtamuuntajat, jännitemuuntajat ja suojareleet. Sen määrittävä ominaisuus on "viiden eston lukitus" -mekanismi, joka estää fyysisesti:

1. Sulkeminen maadoituskytkimen ollessa kiinni

2. Avaa etukansi katkaisijan ollessa kiinni

3. Katkaisijan asettaminen tai irrottaminen, kun kytkin on kiinni

4. Käytä maadoituskytkintä jännitteisenä

5. Katkaisijan sulkeminen ilman ohjausvirtaa

Mitä se tekee?

Se vastaanottaa turvallisesti sähköenergiaa muuntajasta tai tulojohdosta ja jakaa sen lähteville syöttöjohdoille, kuten moottoreille, muuntajille, kondensaattoripankeille tai toisioasemille. KYN Center -tyyppinen viiden eston lukitus korkeajännitekojeisto on keskijänniteteollisuuden ja kunnallisverkkojen selkäranka.

Mallikoodin erittely:

● KYN – K: Metallipäällysteinen Y: Vetotyyppi N: Sisäkäyttöinen

● Keskityyppi – Modulaarinen keskikatkaisijakonfiguraatio

● Viiden estävä lukitus – Mekaaninen ja sähköinen virhesuojaus

● Korkeajännitekojeisto – Nimellisjännite jopa 12kV

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

1. Korkea turvallisuus – viiden eston lukitus

KYN Center -tyyppisessä viiden ennaltaehkäisevän lukituksen suurjännitekojeistossa on pakolliset mekaaniset lukitukset katkaisijan, eristyskoskettimien, maadoituskytkimen ja etupaneelien välillä. Tämä eliminoi käyttäjän virheen riskin, joka on yleisin valokaaren välähdysten syy.

2. Kompakti modulaarinen rakenne

Ulosvedettävä katkaisuvaunu liukuu tasaisesti kiskoilla kolmessa eri asennossa: käyttö, testi/eristetty ja vedetty pois. Tämä mahdollistaa huollon katkaisematta koko virtakiskoa – kriittinen etu datakeskuksissa ja sairaaloissa.

3. Älykäs valvonta ja ohjaus

Valinnaiset älykkäät IED:t (releet) tarjoavat:

● Reaaliaikainen virran, jännitteen ja tehon valvonta

● Ylivirta-, maasulkusuoja- ja suuntasuojaus

● RS485/Modbus- tai IEC 61850 -tiedonsiirto

● Avaa/sulje etänä SCADA:n kautta

● Katkaisijatilan sisällä olevat vakiolämpötila- ja kosteusanturit estävät kondensoitumisen.

4. Korkea mekaaninen luotettavuus

● Katkaisijamekanismin käyttöikä: 30 000 toimintoa (huoltovapaa)

● Apukoskettimet: hopea-nikkeliseos yli 10 000 sähkötoimintoon

● Ensisijaiset irrotuskoskettimet: hopeoitu kupari jousipaineella

Sovellusalueet

Tuotantotiedot

1. Kotelon valmistus

● 2,0 mm kylmävalssattua terästä (sinkitty) tai 1,5 mm ruostumatonta terästä

● Laserleikkaus ja CNC-taivutettu tarkkuus

● Hitsattu runko korroosionkestävällä jauhemaalilla (RAL 7035 -standardi)

2. Viiden eston lukitusmekanismi

● Teräksiset nokkalevyt ja lukitustangot (ei muoviosia)

● Testattu 10 000 lukitusjaksolle ilman vikaa

● Sisältää avaimen lukituksen saapuville/lähteville ja sidontapaneelit

3. Katkaisijavaunu

● Ulosvedettävä runko kolmiasentoisella lukituksella

● Itsestään suuntautuvat pääkatkaisimet

● Toisiopistoke 16–32 ohjauspiirillä

4. Virtakiskojärjestelmä

● Korkean johtavuuden omaava E-Cu-kupari (ETP-laatu)

● Hopeapinnoitetut liitokset Belleville-aluslevyillä

● Kutisteeristetty vaiheeristystä varten

5. Kaapelilokero

● Runsaasti tilaa jopa 4×240 mm² kaapeleille vaihetta kohden

● Irrotettava kaapelin kiinnike

● Nollasekvenssin CT-varaus

6. Tehdastestaus

● 100 % dielektrinen kestävyystesti

● Mekaaninen toimintatesti (vähintään 50 sykliä)

● Osittainen purkausmittaus (≤5 pC 1,2-kertaisella nimellisjännitteellä)

● Kosketinvastuksen mittaus (mikroohmimittari)

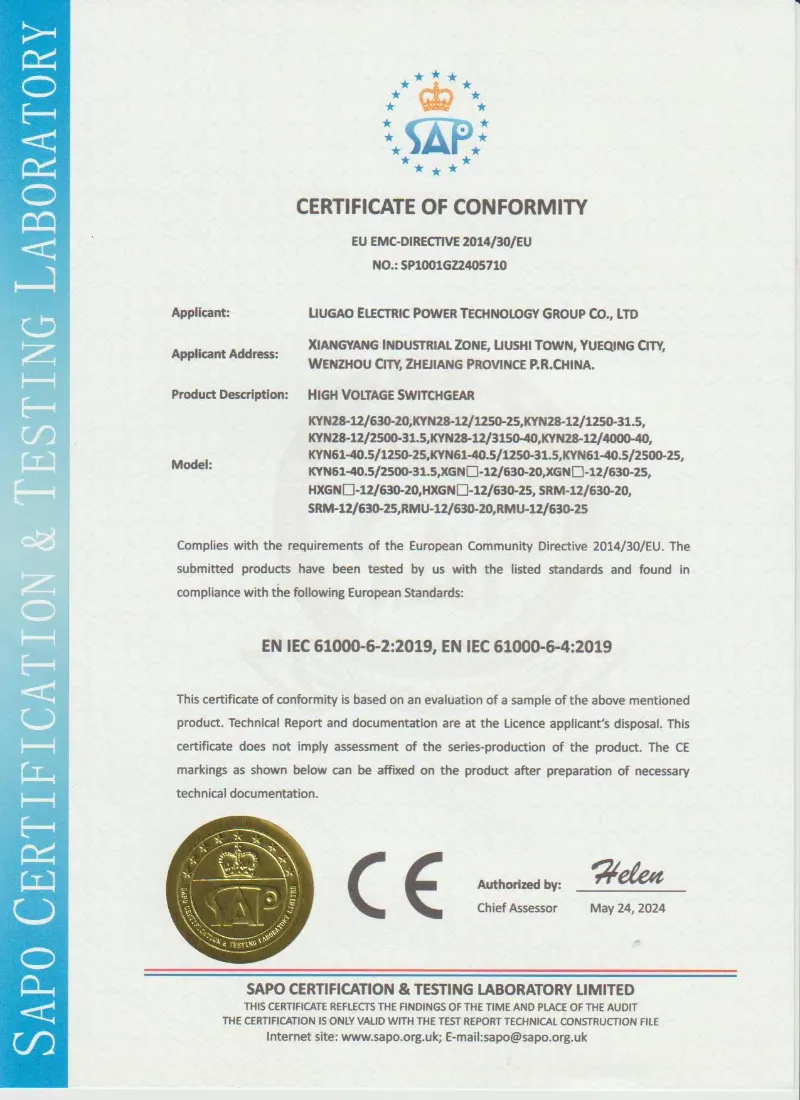

7. Sertifiointi ja laadunvarmistus

● Tyyppitestattu standardien GB/T 3906, IEC 62271-200 ja DL/T 404 mukaisesti

● Sisäinen kaari testattu (IAC AFLR 40kA/1s)

● ISO 9001:2015 -sertifioitu valmistus

● Jokaisen paneelin mukana tulee rutiinitestiraportti

Miksi valita Lugao Power Co., Ltd. kilpailijoiden sijaan?

Yleisiä asiakkaiden kysymyksiä

Kysymys 1: Voidaanko tätä KYN Center -tyyppistä viiden estävän lukituksen suurjännitekojeistoa käyttää 24 kV järjestelmissä?

V: Ei, standardi KYN on mitoitettu 12 kV:iin asti. 24kV:lle tarjoamme KYN28-24-version, jossa on suurempi eristysvälys. Ilmoita järjestelmäsi jännite pyytäessäsi tarjousta.

Q2: Toimitatko tyhjiökytkimen osana KYN-metallipäällysteistä kytkinlaitetta?

V: Kyllä, jokainen paneeli toimitetaan täysin koottuna tehtaalla testatulla tyhjiökatkaisijalla (tyyppi VS1). Tarjoamme myös yhteensopivia vaihtoehtoja, kuten ABB VD4, Siemens 3AH tai Schneider HVX haluttaessa.

Kysymys 5: Voitko toimittaa täyden kojeistovalikoiman, mukaan lukien tulo-, mittaus-, syöttö- ja kondensaattoripaneelit KYN:n metallikoteloituina kojeistoina?

V: Ehdottomasti. Suunnittelemme ja valmistamme kokonaisia ​​kokoonpanoja, joissa on kaikki tarvittavat apuosastot, virtakiskoliitännät ja paneelien väliset lukitukset. Lähetä vain yksirivinen kaaviosi.

Q6: Mitä asiakirjoja toimitat?

V: Tarjoamme jokaiselle KYN-kytkinlaitteelle: yleisen järjestelypiirustuksen, kytkentäkaavion, materiaaliluettelon, testiraportin, ohjekirjan ja lukitusmatriisin – kaikki englanniksi (tai paikallisella kielelläsi).

Q7: Onko viiden eston lukituskenttä säädettävissä?

V: Ei – ja tämä on tahallista. Lukitus on tehtaalla asetettu ja sinetöity peukaloinnin estämiseksi. Tarjoamme kuitenkin selkeät mekaaniset piirustukset, jotta tiimisi ymmärtää logiikan. Jos tarvitset muutoksia, ota yhteyttä suunnitteluosastoomme.

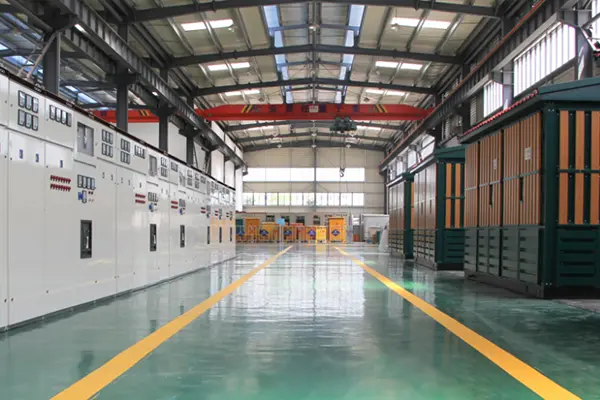

Valmistuskyky

Lugao Power Co., Ltd.valmistaa KYN Center Type Five-Prevention Interlocking High Voltage Switchgear -laitteita modernissa tuotantolaitoksessa, joka on varustettu edistyneillä valmistus-, kokoonpano- ja suurjännitetestauslaitteilla. Jokakojeiston paneelion valmistettu tiukan ISO 9001 -laatujärjestelmän alaisena, mikä takaa tasaisen laadun, luotettavan suorituskyvyn ja täydellisen kansainvälisten standardien noudattamisen.
