Tehokas laatikkotyyppinen muuntaja-asema luotettavaa virranjakelua varten

Kaupunkien maan niukkuus, pitkät rakennusvaiheet paikan päällä ja hajautettujen sähköverkkojen kasvava kysyntä vaikeuttavat usein perinteistä sähköasemien käyttöönottoa. Lugao Power Co., Ltd. toimii erikoistuneena kiinalaisena Box-Type Transformer -muuntajan ala-aseman valmistajana ja poistaa nämä projektien pullonkaulat tehdasasemillamme, jotka yhdistävät keskijännitekojeistot, tehomuuntajat ja pienjännitejakelun yhdeksi kompaktiksi koteloksi. Vuodesta 2016 lähtien ISO9001- ja SGS-sertifioidut laitoksemme ovat toimittaneet kestäviä amerikkalaisia ​​ja eurooppalaisia ​​sähköasemia, jotka lyhentävät asennusaikaa jopa 60 % ja tarjoavat sähköyhtiöille, EPC-urakoitsijoille ja teollisuuslaitoksille luotettavan plug-and-play-sähkönjakeluratkaisun, joka on heti huoltovalmis.

Kuinka valita amerikkalaisen ja eurooppalaisen tyyppisten sähköasemien välillä projektillesi?

Arvioidessaan päteviä Box-Type Transformer Substation -toimittajia suunnitteluhankintatiimit kysyvät usein: Pitäisikö meidän määrittää amerikkalaiset vai eurooppalaiset suunnittelustandardit jakeluverkostollemme? Vastaus riippuu sovelluksen kontekstista ja alueellisista verkkoasetuksista.

Amerikkalaistyyppisissä sähköasemissa on erottuva kolmiosastoinen rakenne – muuntaja, suurjännite- ja pienjänniteosat – ja muuntajaosastossa käytetään tyypillisesti täysin suljettua, öljyyn upotettua yksikköä. Tämä muotoilu korostaa kompaktia jalanjälkeä ja tarjoaa noin kolmanneksen tai viidenneksen vastaavan kapasiteetin eurooppalaistyyppisten yksiköiden tilavuudesta, joten se sopii erityisen hyvin ulkoasennuksiin asuinyhteisöissä ja kaupunkien jakeluverkostoissa, joissa maata on rajoitetusti.

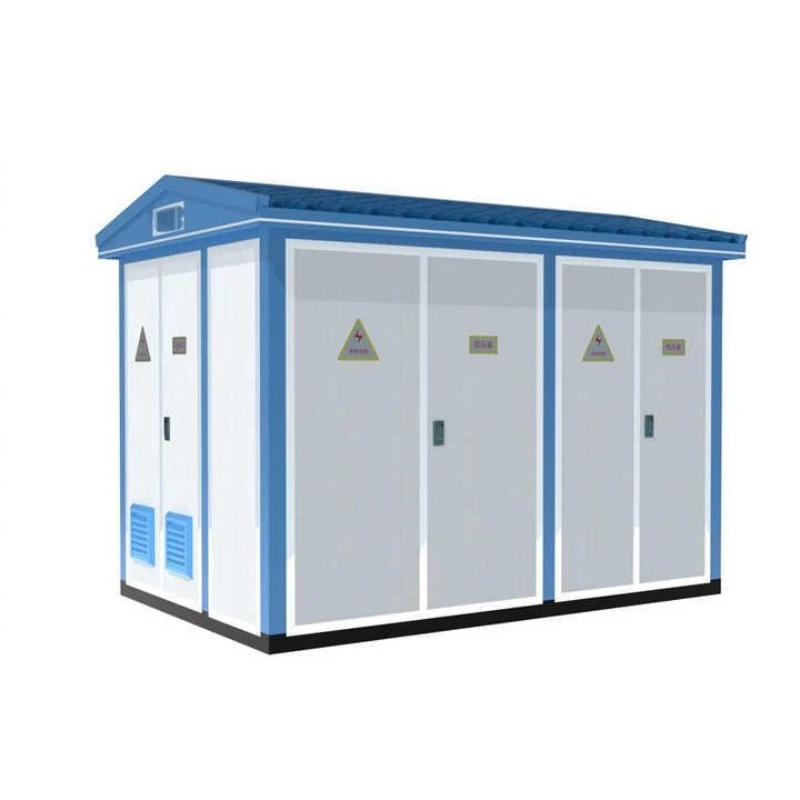

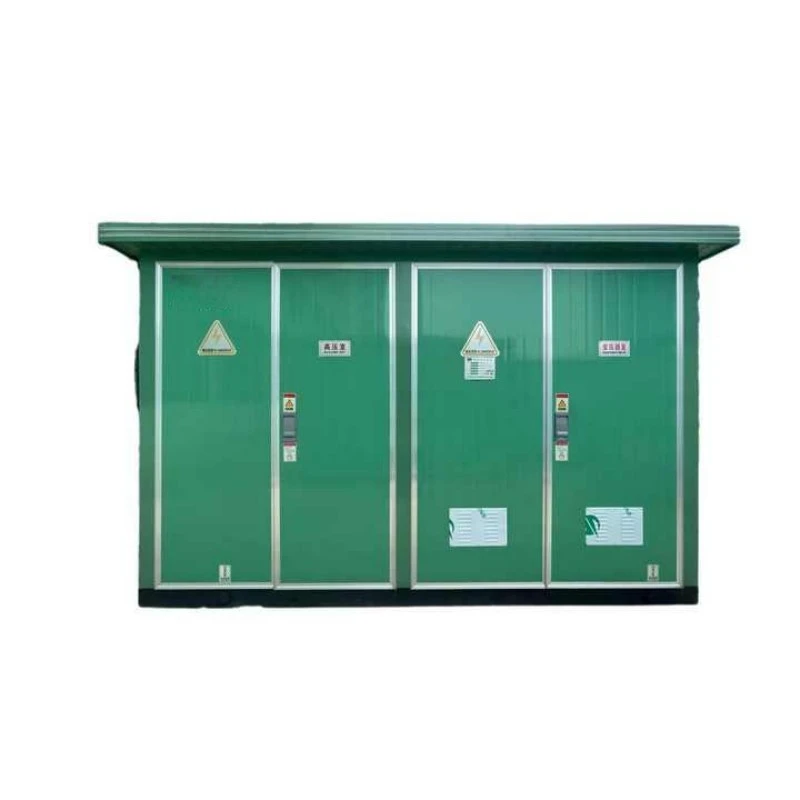

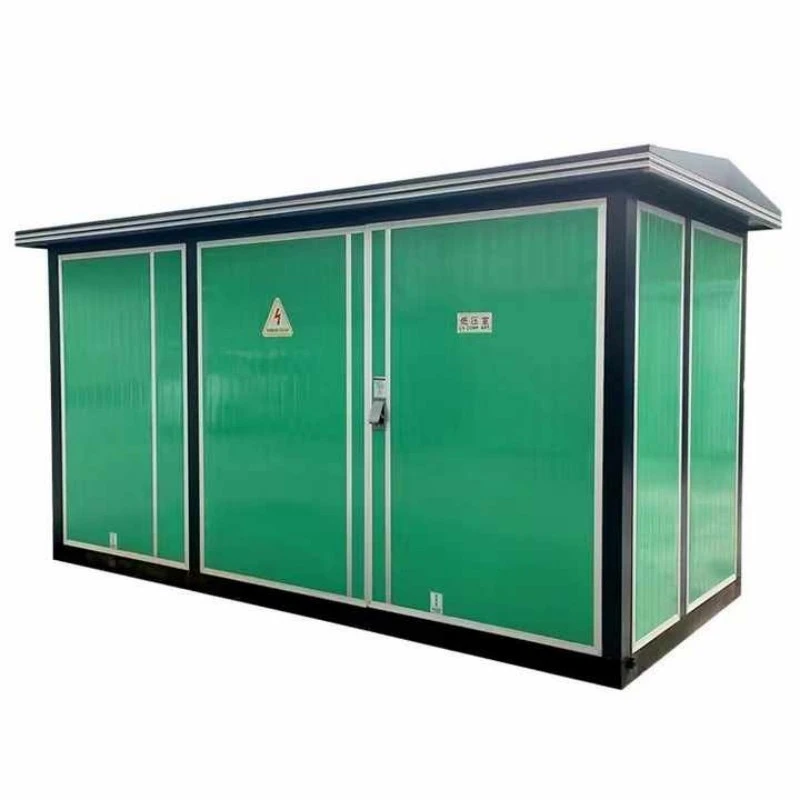

Eurooppalaistyyppiset sähköasemat sitä vastoin käyttävät modulaarisempaa, huonepohjaista kokoonpanoa, joissa on erilliset suurjännitekojeistot, muuntajat ja pienjänniteosastot yhdessä kotelossa. Tämä suunnittelu asettaa etusijalle huollettavuuden ja joustavuuden, ja se sopii sekä öljy- että kuivatyyppisiin muuntajiin, ja se on laajalti käytössä teollisuuspuistoissa, kaupallisissa komplekseissa ja kunnallisissa infrastruktuuriprojekteissa IEC-standardin mukaisilla alueilla.

Molemmilla malleilla on yhteiset keskeiset edut – tehtaan esitestaus, minimaaliset rakennustyöt ja nopea käyttöönotto – mutta viime kädessä valinta vastaa paikallisia verkkostandardeja, käytettävissä olevaa aluetta ja ylläpitoasetuksia.Lugaotarjoaa molemmat kokoonpanot täydellisesti räätälöitynä, mikä varmistaa saumattoman integraation alueellisista vaatimuksista riippumatta.

Kuinka Lugao varmistaa dielektrisen eheyden ja lämmönkestävyyden?

Kotelotyyppisten sähköasemien on kestettävä salamapiikit, kytkentäylijännitteet ja jatkuva kuormituksen aiheuttama lämpörasitus. Lugao Box-Type Transformer-muuntaja-asemat on suunniteltu korkeadielektrisillä perustuksilla, jotka on validoitu tiukan testauksen kautta: tehotaajuus kestää 42 kV:n jännitteellä yhden minuutin ja salamaimpulssin kesto 75 kV:lla suurjännitepuolella. Nämä kynnysarvot täyttävät tai ylittävät sekä amerikkalaisten että eurooppalaisten sähköasemien vaatimukset ja suojaavat muuntajien sisäisiä käämiä ja kojeiston komponentteja verkon häiriöiltä.

Lämmönhallinta vaikuttaa suoraan muuntajan eristeen käyttöikään. Täyden kuorman lämpötilan nousumme – noin 45,1 K suurjännitekäämeillä ja 52,9 K pienjännitekäämeillä – pysyvät jatkuvasti IEC:n ja IEEE:n määräämien rajojen sisällä. Kotelon suunnittelussa on optimoidut tuuletusreitit ja lämmönpoistopinnat, jotka ohjaavat aktiivisesti lämpöä pois kriittisistä komponenteista ja estävät paikallisia kuumapisteitä, jotka heikentävät paperin eristystä ja nopeuttavat öljyn ikääntymistä. Tämä lämmönkestävyys merkitsee alhaisempia elinkaarikustannuksia ja pienempiä huoltotiheyksiä Power Transformer -sijoituksellesi.

Mitkä rakenne- ja ympäristönsuojelut on integroitu?

Sään, pölyn ja satunnaisille vaikutuksille altistettu sähköasemakotelo toimii ensimmäisenä suojana ympäristön pilaantumista vastaan. Lugao-sähköasemat saavuttavat IP44-suojausluokituksen, mikä takaa tehokkaan kiinteiden hiukkasten tunkeutumisen ja vesiroiskeiden kestävyyden. Soveltuu sekä amerikkalaistyyppisiin ulkotiloihin että rakennukseen integroituihin eurooppalaisiin kokoonpanoihin. Korroosionkestävästä teräksestä ja korroosionestopintakäsittelyillä valmistettu kotelo kestää äärimmäisiä ympäristön lämpötiloja, korkeaa kosteutta ja syövyttäviä rannikkoympäristöjä, mikä takaa rakenteellisen eheyden vuosikymmenien ajan.

Kuinka Lugao vahvistaa oikosulkukestävyyden?

Jakeluverkoissa esiintyy väistämättä vikavirtoja. Sähköaseman kyky selviytyä näistä tapahtumista ilman sisäistä muodonmuutosta tai virtakiskovaurioita on kiistaton. Lugao Box-Type Transformer -muuntaja-asemat on testattu oikosulkukestävyyden suhteen – esimerkkiarvot sisältävät 20 kA RMS:n suurjännitepuolella – ja testauksen jälkeiset tarkastukset vahvistavat virtakiskoliitoksen eheyden ja nollan rakenteellisia muodonmuutoksia. Tämä validoitu mekaaninen kestävyys takaa projektiinsinööreille, että sähköasemamme säilyttävät järjestelmän vakauden vaativimmissakin vikatilanteissa.

Mitä kapasiteetti-, jännite- ja jäähdytyskokoonpanoja Lugao voi toimittaa?

Lugaon ISO9001- ja SGS-sertifioitu tuotantopaja, joka on varustettu ammattimaisilla kokoonpanolinjoilla ja täysitehoisilla testauspaikoilla, valmistaa Box-Type Transformer -sähköasemia tiukasti kansainvälisten IEC-, GB-, CE- ja CCC-standardien mukaisesti, mikä tukee suoraa plug-and-play -käyttöönottoa ilman kalliita työpaikan muutoksia.

Jänniteluokat ja kapasiteettialueet

30kV / 35kV Amerikkalaiset ja eurooppalaiset tyyppiset sähköasemat:Suunniteltu sähkönjakeluasemille, tuulipuistojen keruujärjestelmille ja raskaalle teollisuusalueille, jotka vaativat keskijännitemuunnoksen vahvalla oikosulkusuojalla ja alhaisella osapurkaustasolla.

24kV (20kV) Smart/Compact Box-sähköasema:Varustettu älykkäillä moduuleilla sekä HV- että LV-puolella, mikä mahdollistaa kauko-ohjauksen, tunnistuksen, signaloinnin ja säätelyn tilaverkon automaatiosovelluksia varten. Soveltuu kaupunkien kerrostaloihin, asuintaloihin ja kunnalliseen infrastruktuuriin.

11kV / 10kV jakeluasema:Ihanteellinen kaupallisiin komplekseihin, asuinyhteisöihin ja maaseudun sähköistysprojekteihin. Siinä on aallotettu säiliörakenne tai kuivatyyppiset muuntajat, jotka eliminoivat paisuntasäiliön huoltovaatimukset ja varmistavat luotettavan toiminnan ankarissa ulkoympäristöissä.

Muuntaja- ja kytkinlaitteet

Lugao tarjoaa joustavia sisäisiä kokoonpanoja vastaamaan tiettyjä projektivaatimuksia:

Muuntajan tyyppi: Täysin suljettu öljyyn upotettu(S9, S11, S13, SH15) tai kuivatyyppiset (SCB10, SCB11, SCBH15) vaihtoehdot paloturvallisuus- ja ympäristömieltymysten mukaan.

Korkeajännitekytkinlaitteet:XGN15-, HXGN17- tai KYN28A-kaapit, joissa on kuormakytkin- tai tyhjökatkaisijakokoonpanot, jotka tukevat rengasverkko-, pääte- tai kaksoisvirtalähdetilaa.

Pienjännitejakelu:GGD, GCS taiMNS-kytkinlaitteettulo-, lähtevä- ja reaktiivisilla kompensaatiotoiminnoilla, jotka tukevat paneelityyppisiä tai kaappiin asennettuja rakenteita.

Kuinka valita ihanteellinen laatikkotyyppinen ala-asema ahtaille kaupunkialueille?

Perinteisille sähköasemille, joissa on runsaasti lattiatilaa, perinteiset rakennustyyppiset asennukset ovat edelleen mahdollisia. Kuitenkin kaupunkien maanalaiset sähköasemat, kompaktit GIS-asennukset ja ruuhkaiset liikealueet vaativat tilaoptimoituja ratkaisuja. Lugao tarjoaa räätälöityjä jalanjäljen optimointeja, jotka vähentävät maa-alueen kokonaisvaatimuksia käyttämällä suuritiheyksisiä kytkinlaitteita ja integroituja muuntajamalleja. Amerikkalaiset sähköasemat soveltuvat pienikokoisina tilavuutensa ansiosta erityisesti asuinaluejakeluun, jossa maakustannukset ovat kohtuuttomat. Eurooppalaisen tyyppiset yksiköt, vaikka ne ovatkin suurempia, tarjoavat ylivertaisen palvelun pääsyn teollisiin sovelluksiin, joissa huoltotiheys on suurempi.
