Luotettavia tehoratkaisuja tarjoava eurooppalainen sähköasemavalmistaja

Kun energiainsinöörit suunnittelevat jakeluverkkoja teollisuuspuistoissa ja kaupallisissa komplekseissa, he kysyvät usein: mikä sähköasemakokoonpano tarjoaa erinomaisen huollettavuuden ja modulaarisen joustavuuden kasvaviin kuormitusvaatimuksiin? Lugao Power Co., Ltd. vastaa tähän Euroopan tyyppisillä alaasemaratkaisuillamme, jotka on suunniteltu huonepohjaisella modulaarisella kokoonpanolla, joka erottaa suurjännitekojeistot, muuntajat ja pienjänniteosastot yhteen koteloon. Se asettaa etusijalle ylläpidon saavutettavuuden ja toiminnan joustavuuden IEC-standardin mukaisilla alueilla maailmanlaajuisesti.

Kuinka valita eurooppalaisen jaAmerikkalaiset ala-asematprojektillesi?

Arvioidessaan päteviä Box-Type Transformer Substation -toimittajia, suunnittelun hankintatiimit kysyvät johdonmukaisesti: Pitäisikö meidän määrittää eurooppalaiset vai amerikkalaiset suunnittelustandardit jakeluverkostollemme? Vastaus riippuu sovelluksen kontekstista, ylläpitostrategiasta ja alueellisista verkkoasetuksista.

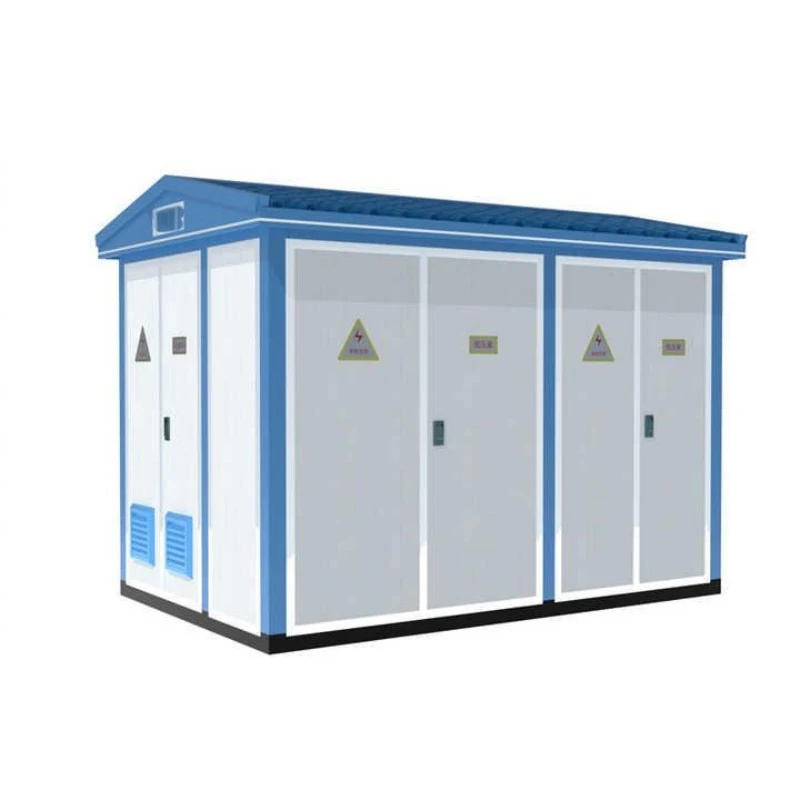

Eurooppalaistyyppisillä sähköasemilla on erottuva huonepohjainen, modulaarinen kokoonpano, jossa on erilliset suurjännitekojeistot, muuntajat ja pienjänniteosastot yhdessä kotelossa. Tämä suunnittelufilosofia asettaa etusijalle huollettavuuden ja toiminnan joustavuuden, ja se sopii sekä öljy- että kuivatyyppisiin muuntajiin ja tarjoaa runsaasti työtilaa tarkastus- ja huoltohenkilöstölle. Tämä kokoonpano on laajalti käytössä teollisuuspuistoissa, kaupallisissa komplekseissa ja kunnallisissa infrastruktuuriprojekteissa IEC-standardin mukaisilla alueilla, joilla huoltotiheys on suurempi ja palveluiden saatavuus on kriittinen.

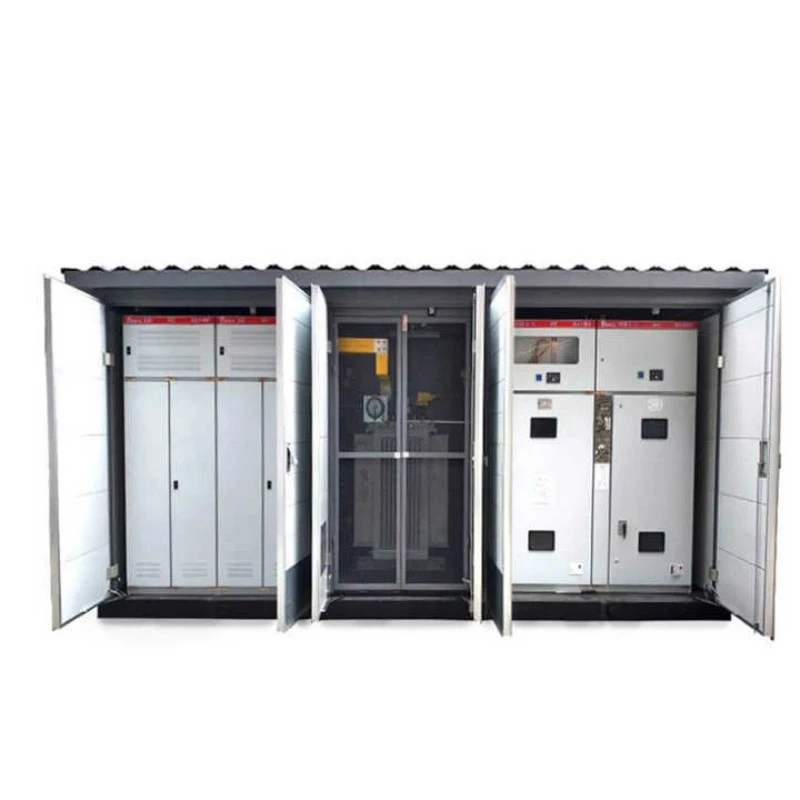

Modulaarinen huonerakenne mahdollistaa itsenäisen pääsyn jokaiseen osastoon, joten huoltohenkilöstö voi huoltaa kojeiston osan irroittamatta muuntajaa tai vaihtaa viallisen pienjännitekatkaisijan häiritsemättä suurjännitetoimintoja. Tämä toiminnallinen riippumattomuus merkitsee lyhennettyjä seisokkeja, alhaisempia ylläpitokustannuksia ja parempaa järjestelmän saatavuutta kriittisen infrastruktuurin kannalta.

Miten Lugao Engineerin dielektrinen eheys ja lämpösuorituskyky toimivat?

Eurooppalaistyyppisten sähköasemien on kestettävä salamapiikit, kytkentäylijännitteet ja jatkuva kuormituksen aiheuttama lämpöjännitys kaikissa kolmessa osastossa. Lugaon eurooppalaiset ala-asemat on suunniteltu korkean dielektrisen perustuksen kanssa, joka on validoitu tiukan testauksen kautta: tehotaajuuden kesto 42 kV:lla yhden minuutin ajan ja salamaimpulssin kesto 75 kV:lla suurjännitepuolella, IEC 62271-202 -standardien mukainen tai ylittävä. Nämä kynnysarvot suojaavat muuntajien sisäisiä käämiä, kytkinlaitteiden komponentteja ja virtakiskojärjestelmiä verkkohäiriöiltä.

Lämmönhallinta on erityisen tärkeää suljetussa huonepohjaisessa kokoonpanossa. Eurooppalaistyyppisissä laitteissamme on optimoidut ilmanvaihtoreitit ja lämmönpoistopinnat, jotka kanavoivat aktiivisesti lämmön pois kriittisistä komponenteista. Muuntajaosastossa on omat ilmavirtauskanavat, jotka estävät paikallisia kuormituspisteitä ja varmistavat lämpövakauden jopa jatkuvassa täydellä kuormituksella. Tämä lämmönkestävyys pidentää muuntajan eristyksen käyttöikää ja vähentää huoltotiheyttä Power Transformer -sijoituksellesi.

Mitkä rakennesuojaukset ja ympäristösopeutukset on integroitu?

Sään, pölyn ja satunnaisille vaikutuksille altistettu sähköasemakotelo toimii ensimmäisenä suojana ympäristön pilaantumista vastaan. Lugaon eurooppalaistyyppiset sähköasemat saavuttavat IP44-suojausluokituksen, mikä takaa tehokkaan kiintoainehiukkasten tunkeutumisen ja vesiroiskeiden suojan. Valmistettu korroosionkestävästä teräksestä, jossa on korroosionestopintakäsittely (kriittisten komponenttien paksuus ≥ 2 mm), kotelo kestää äärimmäisiä ympäristön lämpötiloja, korkeaa kosteutta ja syövyttäviä rannikkoympäristöjä, mikä takaa rakenteellisen eheyden vuosikymmenien ajan.

Huonepohjainen modulaarinen rakenne mahdollistaa myös paremman palo-osastoinnin. Jokainen osasto voidaan tiivistää itsenäisesti palonkestävillä esteillä, mikä estää palon leviämisen osien välillä ja estää mahdollisia vaaratilanteita lähtötilassa. Tämä paloturvallisuusominaisuus on erityisen arvokas rakennukseen integroiduissa asennuksissa kaupallisissa komplekseissa ja kunnallisissa infrastruktuuriprojekteissa.

Kuinka Lugao vahvistaa oikosulkukestävyyden modulaarisissa malleissa?

Jakeluverkoissa esiintyy väistämättä vikavirtoja. Sähköaseman kyky selviytyä näistä tapahtumista ilman sisäistä muodonmuutosta tai virtakiskovaurioita on kiistaton. Lugao European Type -sähköasemat on testattu oikosulkukestävyyden suhteen – esimerkkiarvot sisältävät 20 kA RMS suurjännitepuolella – ja testauksen jälkeiset tarkastukset vahvistavat virtakiskoliitoksen eheyden ja nollan rakenteellisia muodonmuutoksia. Modulaarinen huonekokoonpano vahvalla lokeroitumisellaan parantaa itse asiassa vikojen hallintaa erottamalla fyysisesti osat, mikä estää vian leviämisen yhdestä osastosta viereisille alueille.

Mitä kapasiteetti-, jännite- ja kokoonpanovaihtoehtoja Lugao voi toimittaa?

Lugaon ISO9001- ja SGS-sertifioitu tuotantopaja, joka on varustettu ammattimaisilla kokoonpanolinjoilla ja täysitehoisilla testauspaikoilla, valmistaa eurooppalaisia ​​tyyppisähköasemia tiukasti kansainvälisten IEC-, GB-, CE- ja CCC-standardien mukaisesti, mikä tukee suoraa plug-and-play -käyttöönottoa ilman kalliita työpaikan muutoksia.

Jänniteluokat ja kapasiteettialueet

· 30 kV / 35 kV eurooppalaisen tyypin ala-asema:Suunniteltu sähkönjakeluasemille, tuulipuistojen keruujärjestelmille ja raskaalle teollisuusalueille, jotka vaativat keskijännitemuunnoksen vahvalla oikosulkusuojalla ja alhaisella osapurkaustasolla. Sisältää erilliset lokerot HV-kytkinlaitteille, muuntajalle ja LV-jakelulle.

· 24 kV (20 kV) Smart/Compact Box -sähköasema:Varustettu älykkäillä moduuleilla sekä HV- että LV-puolella, mikä mahdollistaa kauko-ohjauksen, tunnistuksen, signaloinnin ja säätelyn tilaverkon automaatiosovelluksia varten. Soveltuu kaupunkien kerrostaloihin, asuintaloihin ja kunnalliseen infrastruktuuriin.

· 11kV / 10kV jakeluasema:Ihanteellinen kaupallisiin komplekseihin, asuinyhteisöihin ja maaseudun sähköistysprojekteihin. Sisältää joustavat muuntajavaihtoehdot, mukaan lukien öljyyn upotetut tai kuivatyyppiset yksiköt, mikä eliminoi paisuntasäiliön huoltovaatimukset ja varmistaa luotettavan toiminnan ankarissa ulkoympäristöissä.

Muuntaja- ja kytkinlaitteet

Lugao tarjoaa joustavia sisäisiä kokoonpanoja vastaamaan tiettyjä projektivaatimuksia:

· Muuntajan tyyppi:Täysin suljetut öljyllä upotetut (S9, S11, S13, SH15) tai kuivatyyppiset (SCB10, SCB11, SCBH15) vaihtoehdot, jotka vastaavat paloturvallisuus- ja ympäristönäkökohtia.

· Korkeajännitekytkinlaitteet:XGN15-, HXGN17- tai KYN28A-kaapit, joissa on kuormakytkin- tai tyhjökatkaisijakokoonpanot, jotka tukevat rengasverkko-, pääte- tai kaksoisvirtalähdetilaa.

· Pienjännitejakelu:GGD-, GCS- tai MNS-kojeistot, joissa on tulo-, lähtö- ja reaktiiviset kompensointitoiminnot, jotka tukevat paneelityyppisiä tai kaappiin asennettuja rakenteita.

Kuinka valita ihanteellinen eurooppalainen sähköasema kaupunkiteollisuudelle?

Teollisuuspuistoissa ja kaupallisissa komplekseissa, joissa palveluiden saavutettavuus ja toiminnan joustavuus ovat ensiarvoisen tärkeitä, eurooppalaistyyppiset sähköasemat tarjoavat selkeitä etuja. Huonepohjainen modulaarinen rakenne tarjoaa runsaasti työtilaa huoltotiimille, mikä mahdollistaa tehokkaan tarkastuksen, testauksen ja komponenttien vaihdon häiritsemättä viereisiä toimintoja. Vaikka jalanjälki on suurempi kuin amerikkalaistyyppisten vastaavien, parannettu huollettavuus vähentää pitkän aikavälin käyttökustannuksia ja parantaa järjestelmän käytettävyyttä.Lugaotarjoaa räätälöidyn jalanjäljen optimoinnin, mikä vähentää maan pinta-alan yleisiä vaatimuksia käyttämällä suuritiheyksisiä kytkinlaitteita ja integroituja rakenteita samalla kun säilytetään modulaarisen kokoonpanon palvelujen käyttöedut.
