Kun suojareleet eivät poista vikaa kriittisen 0,1 sekunnin ikkunan sisällä, tuloksena oleva valokaaren välähdys voi höyrystää virtakiskoja ja laukaista katastrofaalisia sähkökatkoja. Lugao Power Co., Ltd., joka toimii erikoistuneena Kiinassa sijaitsevana kytkinlaitteiden valmistajana, eliminoi nämä jakelun haavoittuvuudet IEC-sertifioitujen, tiukasti testattujen metallikoteloitujen kojeistojärjestelmien avulla. Vuodesta 2016 lähtien ISO9001- ja SGS-sertifioitu laitos on toimittanut ilma- ja kaasueristettyjä kojeistoja, jotka tarjoavat laitoksille, EPC-urakoitsijoille ja teollisuuslaitoksille luotettavia plug and play -suoja- ja ohjausratkaisuja, mikä vähentää paikan päällä tapahtuvaa käyttöönottoaikaa jopa 50 %.
Arvioidessaan päteviä kytkinlaitteiden toimittajia suunnittelun hankintatiimit kysyvät usein: pitäisikö meidän määrittää AIS- vai GIS-tekniikka sähköasemallemme? Vastaus riippuu käytettävissä olevasta alueesta, ympäristöolosuhteista ja pitkän aikavälin kunnossapitostrategiasta.

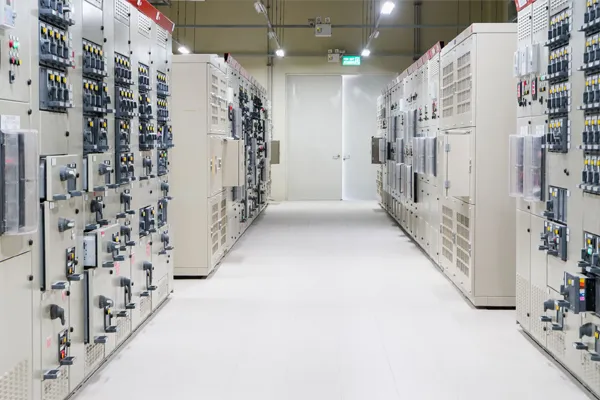

Air-Insulated Switchgear (AIS) on perinteinen, läpinäkyvä rakenne, jossa on näkyviä katkaisupisteitä ja käytettävissä olevat virtakiskot. Tämä suunnittelu asettaa etusijalle tarkastuksen helppouden, suoraviivaisen ylläpidon ja kustannustehokkuuden. Lugaon AIS-ratkaisut, kuten 13,8 kV:n metallikoteloidut kojeistot, on suunniteltu kestävällä teräsrungolla, erittäin lujilla eristysmateriaaleilla ja kuparisilla kiskoilla, mikä takaa luotettavan toiminnan tavallisissa sähköasemaympäristöissä, joissa tila ei ole kovin rajoitettu.
Kaasueristetty kytkinlaite (GIS) sitä vastoin käyttää kompaktia, täysin tiivistä koteloa, joka on täytetty SF6-kaasulla ja tarjoaa poikkeuksellisen dielektrisen lujuuden murto-osassa. Tämä malli on ihanteellinen kaupunkien maanalaisille sähköasemille, korkeille rakennuksille ja teollisuusalueille, joilla on rajoitettu omaisuus.
|
Suunnittelutyyppi
|
Eristys Medium
|
Jalanjälki
|
Tyypillinen sovellus
|
|
Ilmaeristetty (AIS)
|
Ilma / tyhjiö
|
Suurempi jalanjälki
|
Sähköasemat, teollisuuslaitokset, kaupalliset hankkeet, joissa on runsaasti tilaa
|
|
Kaasueristetty (GIS)
|
SF6 kaasu
|
Kompakti (jopa 70 % pienempi)
|
Kaupunkien sähköasemat, sisäasennukset, ankarat ympäristöt, rajalliset kohteet
|
Molemmilla malleilla on yhteiset keskeiset edut --- tehtaan esitestaus, modulaarinen rakenne ja nopea käyttöönotto --- mutta valinta vastaa viime kädessä paikallisia verkkostandardeja, käytettävissä olevaa aluetta ja ylläpitovaatimuksia. Lugao tarjoaa molemmat kokoonpanot täydellisesti räätälöitynä, mikä varmistaa saumattoman integraation alueellisista projektispesifikaatioista riippumatta.
Kuinka Lugao vahvistaa dielektrisen eheyden ja oikosulun kestävyyden?
Kojeiston on kestettävä salamapiikkejä, kytkentäylijännitteitä ja verkkovikojen aikana syntyviä valtavia sähkömagneettisia voimia. Lugao Switchgear -järjestelmät on suunniteltu korkean dielektrisen perustan kanssa, joka on validoitu tiukan testauksen kautta: tehotaajuuden kesto 42 kV:lla yhden minuutin ajan ja salamaimpulssien kesto 75 kV:lla suurjännitepuolella, IEC 62271-1 -standardien mukainen tai ylittävä.
Oikosulkukestävyydestä ei voida neuvotella. Kojeistomme on testattu oikosulkukestävyyden suhteen, esimerkiksi 20 kA - 40 kA RMS suurjännitepuolella. Testin jälkeiset tarkastukset vahvistavat virtakiskoliitoksen eheyden ja nollan rakenteellisia muodonmuutoksia, mikä takaa projektin insinööreille järjestelmän vakauden vaativimmissakin vikatilanteissa.
Mitkä rakennesuojaukset ja ympäristösopeutukset on integroitu?
Säälle, pölylle ja vahingossa tapahtuville vaikutuksille alttiina kojeiston kotelo on ensimmäinen suoja ympäristön pilaantumista vastaan. Lugao-kojeisto saavuttaa IP4X-suojausluokituksen sisäyksiköille ja korkeamman luokituksen ulkoasennuksille, mikä tarjoaa tehokkaan suojan kiinteiden hiukkasten sisäänpääsyä ja vesiroiskeita vastaan. Valmistettu korroosionkestävästä teräksestä, jossa on korroosionestopintakäsittely (≥ 2 mm:n paksuus kriittisille osille), kotelo kestää äärimmäisiä ympäristön lämpötiloja, korkeaa kosteutta ja syövyttäviä rannikkoympäristöjä, mikä takaa rakenteellisen eheyden vuosikymmenien ajan.
Mitä kokoonpanoja, jänniteluokkia ja kapasiteettia Lugao voi toimittaa?

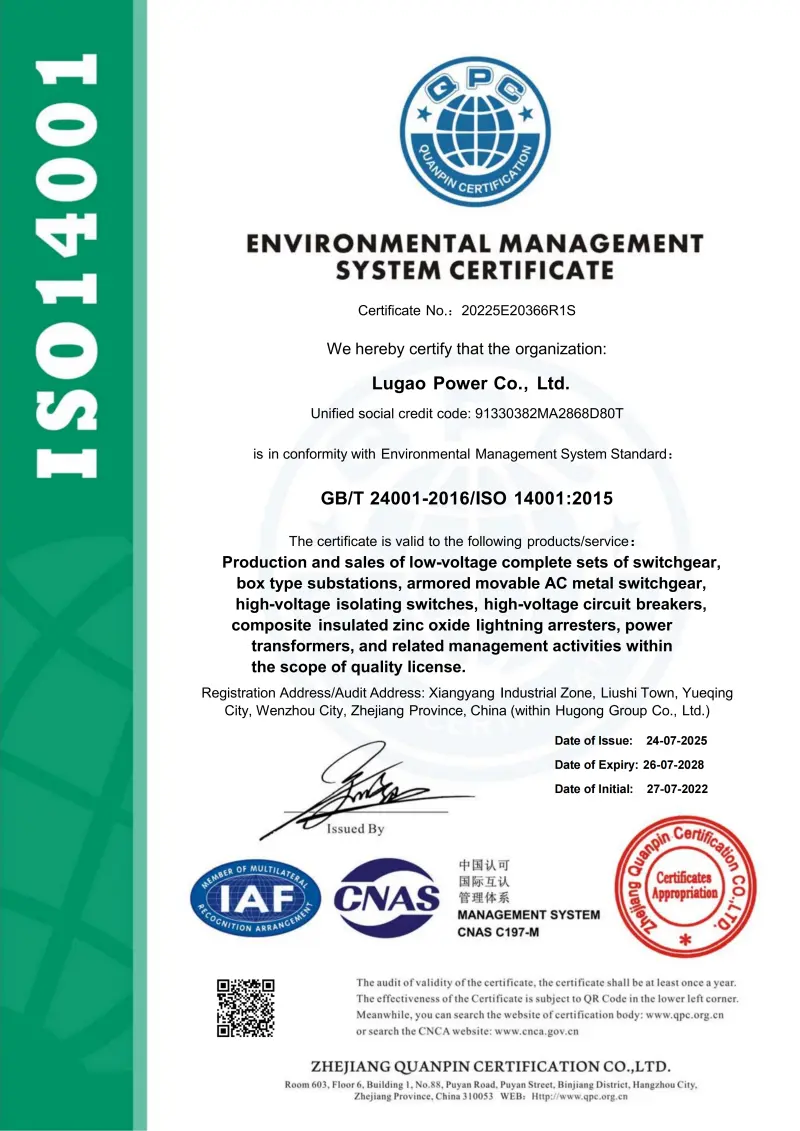

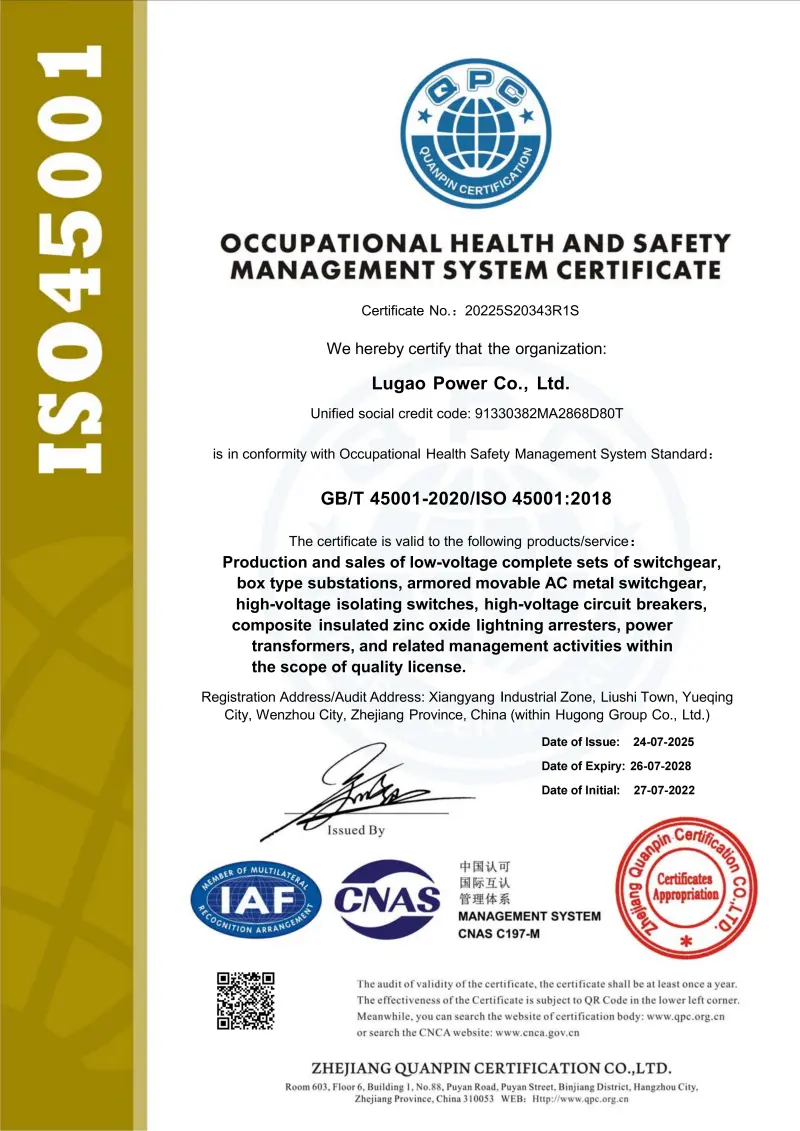

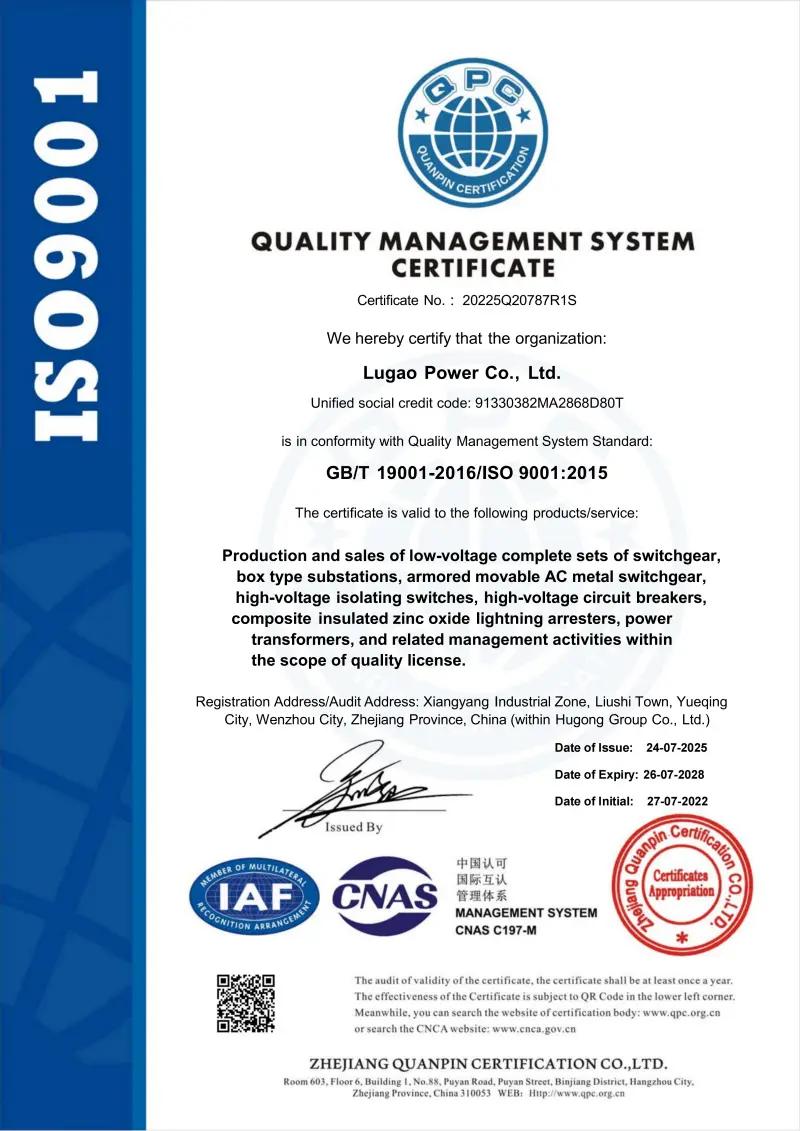

Lugaon ISO9001- ja SGS-sertifioitu tuotantopaja, joka on varustettu ammattimaisilla kokoonpanolinjoilla ja täysitehoisilla testipaikoilla, valmistaa kytkinjärjestelmiä tiukasti kansainvälisten IEC-, GB-, CE- ja CCC-standardien mukaisesti, mikä tukee suoraa plug-and-play -käyttöönottoa ilman kalliita työpaikan muutoksia.
Jänniteluokat ja kapasiteettialueet:
· 33kV / 40,5kV MV HV-kytkinlaitteet:Suunniteltu sähköasemille, tuulipuistojen keräysjärjestelmille ja raskaalle teollisuusalueille, jotka vaativat vahvan oikosulkukestävyyden ja alhaisia osittaispurkaustasoja. Saatavana KYN61-40.5 ilmaeristetyinä tai GIS-kokoonpanoina.
· 24kV / 13,8kV keskijännitekytkinlaitteet:Varustettu älykkäillä moduuleilla, jotka mahdollistavat kauko-ohjauksen, tunnistuksen ja suojauksen tilaverkon automaatiosovelluksia varten. Soveltuu kaupunkien korkeisiin rakennuksiin, asuinyhteisöihin ja kunnalliseen infrastruktuuriin.
· 11kV / 12kV jakelukytkinlaitteet:Ihanteellinen kaupallisiin komplekseihin, asuinyhteisöihin ja maaseudun sähköistysprojekteihin. Kiinteät tai vedettävät mallit tyhjiökatkaisijavaihtoehdoilla.
Kytkin- ja komponenttivaihtoehdot:
Lugao tarjoaa joustavia sisäisiä kokoonpanoja vastaamaan tiettyjä projektivaatimuksia:
· Katkaisijatyyppi:Vacuum Circuit Breaker (VCB) keskijännitesovelluksiin, joka tarjoaa erinomaisen valokaaren sammutuksen ja pidemmän käyttöiän muihin tyyppeihin verrattuna. SF6 - katkaisijat saatavilla korkeajännitesovelluksiin , jotka edellyttävät vahvaa keskeytyskykyä .

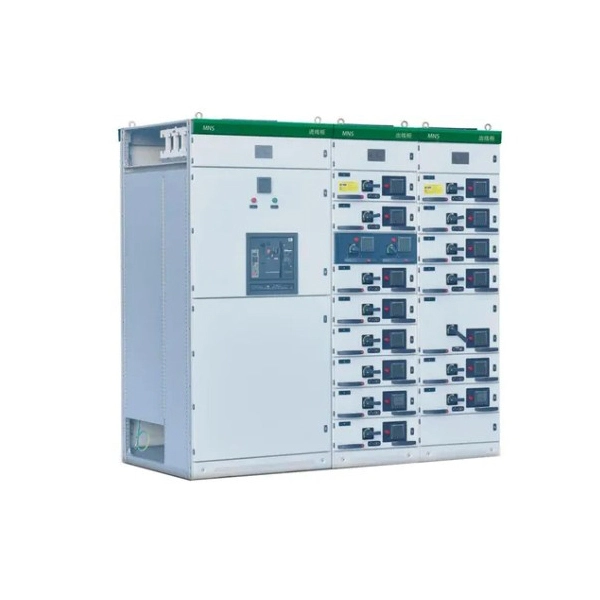

· Kojeistokaappityypit:XGN15-, HXGN17- tai KYN28A-kaapit kiinteällä tai vedettävällä mallilla, jotka tukevat rengasverkko-, pääte- tai kaksoisvirtalähdetilaa.

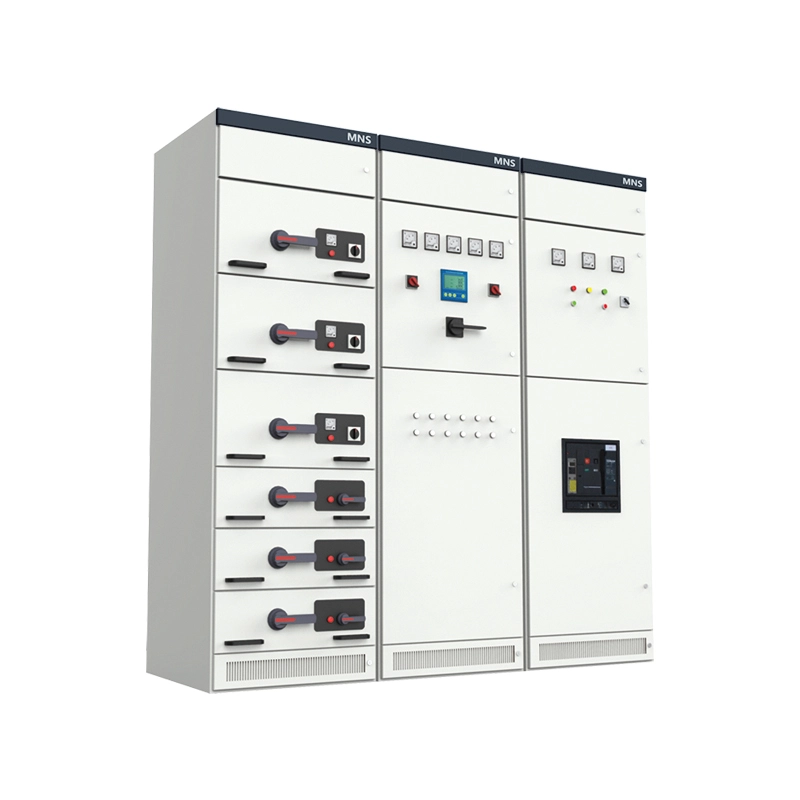

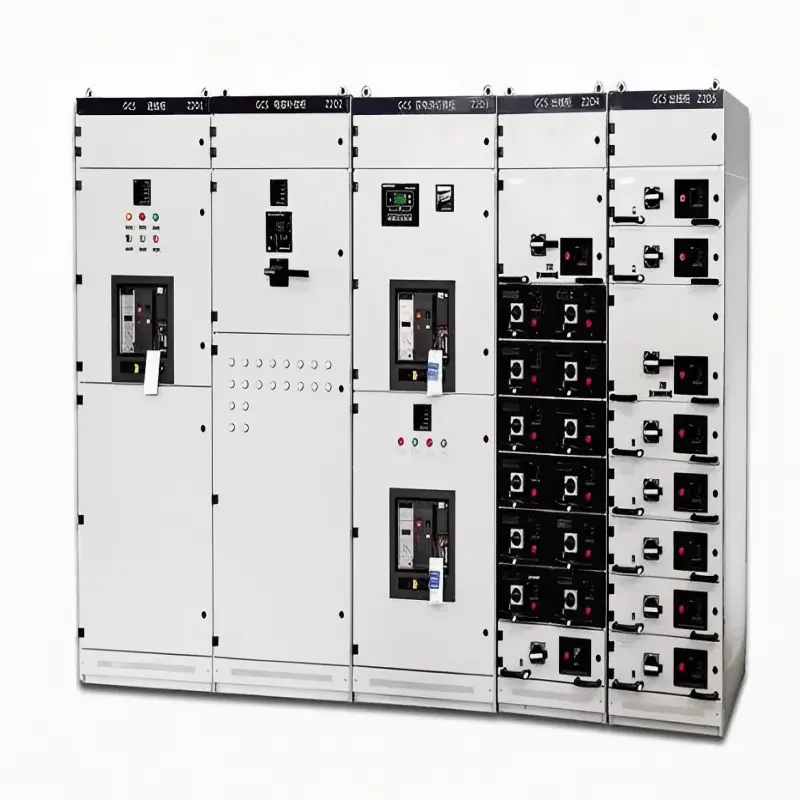

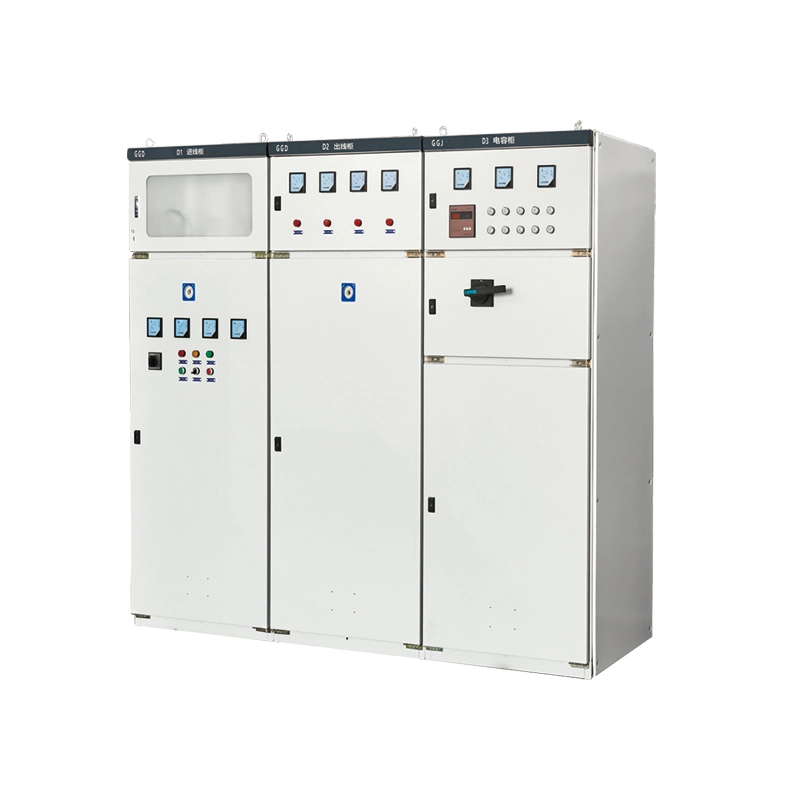

· Pienjännitejakelu:GGD, GCS taiMNS-kytkinlaitteetsisääntulevien, lähtevien ja reaktiivisten kompensointitoimintojen kanssa, jotka tukevat paneelityyppisiä tai kaappiin asennettuja rakenteita.
Kuinka valita ihanteellinen kytkinlaitteiston kokoonpano ahtaille kaupunkialueille?
Perinteisille sähköasemille, joissa on runsaasti lattiatilaa, perinteiset AIS-asennukset ovat edelleen mahdollisia. Kuitenkin kaupunkien maanalaiset sähköasemat, kompaktit GIS-asennukset ja ruuhkaiset liikealueet vaativat tilaoptimoituja ratkaisuja. Lugao tarjoaa räätälöityä jalanjäljen optimointia, mikä vähentää maan pinta-alan kokonaisvaatimuksia käyttämällä suuritiheyksisiä kytkinlaitteita ja integroituja rakenteita. GIS-ratkaisut soveltuvat kompaktin tilavuutensa ansiosta erityisesti kaupunkien jakeluun, jossa maakustannukset ovat kohtuuttomat. Vaikka AIS-yksiköt ovat isompia, ne tarjoavat ylivertaisen palvelun pääsyn teollisiin sovelluksiin, joissa huoltotiheys on suurempi.
