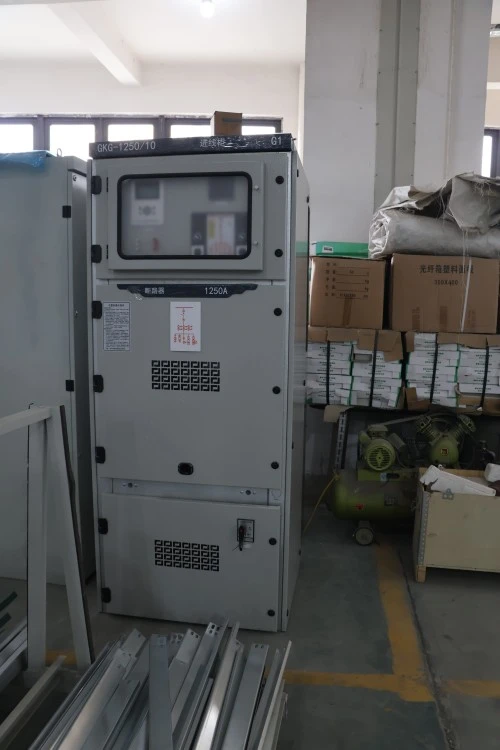

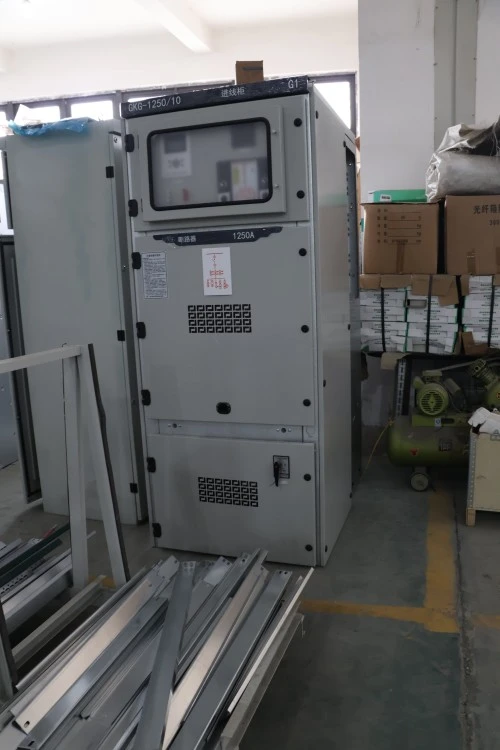

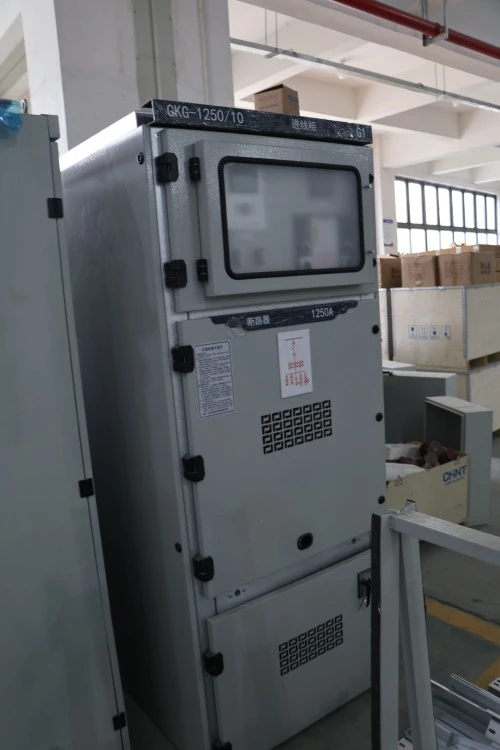

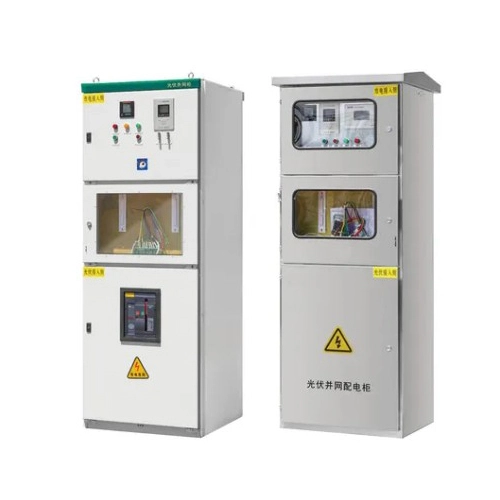

Irrotettava kytkinlaitteen kytkinkaappi

Irrotettava kytkinlaitteen kytkinkaappi on aKeskikokoinenjännite-metallikoteloitu kojeistojossa avainkomponentit, kuten katkaisijat, voidaan fyysisesti poistaa pääkotelosta tarkastusta, huoltoa tai vaihtoa varten. Toisin kuin kiinteät kytkinlaitteet, tämän yksikön avulla käyttäjät voivat eristää ja poistaa katkaisijan katkaisematta koko virtakiskojärjestelmää. Sitä käytetään laajalti sähkölaitteiden ohjaamiseen, suojaamiseen ja eristämiseen teollisuuslaitoksissa, sähköasemissa ja kaupallisissa rakennuksissa. Yksinkertaisesti sanottuna se hallitsee tehovirtaa ja varmistaa samalla käyttäjän turvallisuuden ja järjestelmän jatkuvuuden.

Tuoteparametrit (erittely)

Sertifiointi ja laadunvarmistus

Lugao valmistaa irrotettavia keskijännitekojeistoja projektin teknisten vaatimusten ja sovellettavien standardien, kuten IEC 62271-200, mukaisesti. Ennen toimitusta rutiinitestiraportit ja tarkastuskuvat voidaan toimittaa vahvistetun teknisen sopimuksen mukaisesti.

• IEC 62271-200 perustuva suunnittelu ja testaus
• Tehon taajuuden kestotesti
• Mekaaninen toimintatesti
• Lukituksen toimintatesti
• Toissijaisen johdotuksen tarkastus
• Osittainen purkaustesti tarvittaessa
• Tehdastestiraportti ennen lähetystä

Tuotteen ominaisuudet ja sovellukset

Q1: Mikä tekeeIrrotettava kytkinlaiteKytkinkaappi turvallisempi kuin kiinteä tyyppi?

V: Ulosvedettävä rakenne eristää fyysisesti katkaisijan jännitteisistä virtakiskoista, kun se vedetään ulos. Tämä luo näkyvän irtikytkentäraon, joka eliminoi vahingossa tapahtuvan kaaren välähdyksen huollon aikana. Lugao lisää suljinmekanismeja, jotka automaattisesti peittävät kiinteät koskettimet, kun moduuli vedetään ulos, mikä lisää turvallisuutta entisestään.

Q2: Mitkä sovellukset sopivat parhaiten tähän kaappiin?

V: Ihanteellinen:

● Voimalaitokset (apuvoimanjakelu)

● Palvelinkeskukset (tarvitsee korkean luotettavuuden ja nopean katkaisijan vaihdon)

● Öljy- ja kaasulaitokset (turvallinen eristys vaarallisilla alueilla IP54-vaihtoehdolla)

● Metro- ja rautatiejärjestelmät (usein katkaisijatoiminnot kuormitettuna)

● Kaivos- ja teräslaitokset (vaatii korkean oikosulkukestävyyden)

Q3: Voidaanko se integroida älykkääseen valvontaan?

V: Kyllä.Lugaotarjoaa valinnaisia ​​antureita ja tiedonsiirtomoduuleja (Modbus, IEC 61850) jokaisen ulosvedettävän moduulin asennon etävalvontaan.

Tuotantotiedot ja kilpailuedut

Tuotantotiedot:

Jokainen Lugaon ulosvedettävä kytkinkaappi on valmistettu laserleikatusta ruostumattomasta teräksestä tai jauhemaalatusta galvanoidusta levystä (vähimmäispaksuus 80 μm). Ulosvedettävät kiskot on kromattu tasaisen liikkeen takaamiseksi, ja ne on mitoitettu 10 000 asennus-/poistosykliin. Kiinteät koskettimet on hopeoitu (paksuus vähintään 10 μm) kosketusvastuksen minimoimiseksi. Kaikissa toissijaisissa ohjausjohdoissa käytetään paloa hidastavia, silloitettuja polyeteenieristettyjä kaapeleita. Jokaiselle yksikölle tehdään 48 tunnin palamistesti ja osittainen purkausmittaus (<5pC 1,1Ur:lla).

Kilpailuedut vs. vastaavat tuotteet:

Pakkaus, toimitus ja huoltopalvelu

Pakkaus:

Jokainen ulos vedettävä moduuli toimitetaan erikseen antistaattisessa vaahtomuovipehmusteessa, jonka jälkeen se on suljettu puiseen laatikkoon, jossa on kosteusindikaattorit. Pääkaappi on kääritty kolmeen kerrokseen: VCI ruosteenestokalvo → kuplamuovi → vanerin vientikotelo teräsvanteella. Kaikki kiinnikkeet ja työkalut pakataan ja kiinnitetään oven sisäpuolelle.

Toimitus:

Merellä (vakio): 20GP- tai 40HQ-kontit. Lento- tai rautatiekuljetukset voidaan järjestää kiireellisiin projekteihin pyynnöstä. Toimitusaika: FOB Ningbo tai CIF suuriin satamiin.

Myynnin jälkeinen palvelu:

● Takuuaika: 12 kuukautta käyttöönotosta tai 18 kuukautta toimituksesta sen mukaan, kumpi tulee ensin.

● Tekninen etätuki (video, piirustukset) – vastaus 2 tunnin sisällä.

Tarjousta varten tarvittavat tiedot

Antaaksesi tarkan tarjouksenIrrotettava keskijännitekojeistokaappi, lähetä meille seuraavat tiedot:

• Nimellisjännite ja -taajuus
• Yksirivinen kaavio
• Jokaisen syöttölaitteen nimellisvirta
• Oikosulkuvirran vaatimus
• Saapuvien ja lähtevien paneelien lukumäärä
• Suojareleen merkki- ja mallivaatimus
• Mittaus- ja tiedonsiirtovaatimukset
• Sisäisen kaaren luokitteluvaatimus
• Kaapelin sisääntulosuunta
• Määrä ja kohdesatama
• Sovellettava paikallinen standardi tai apuohjelmavaatimus

Usein kysytyt kysymykset – Asiakkaiden kysymykset ja vastaukset

Kysymys 1: Voidaanko ulosvedettävä kojeiston kytkinkaappi asentaa jälkikäteen vanhaan sähköasemaan, jossa on rajoitetusti tilaa?

V: Kyllä. Sen modulaarinen ja kompakti rakenne (tyypillinen leveys 650 mm 12 kV:lle) mahdollistaa vanhempien kiinteiden kytkinlaitteiden vaihtamisen ilman rakennustöitä. Tarjoamme ilmaisen ulkoasun vahvistuksen pyynnöstä.

Q2: Mitä tapahtuu, jos mekaaninen lukitus epäonnistuu katkaisijan ollessa kytkettynä?

V: Lugao-kaapeissa on manuaalinen hätävapautus, johon pääsee käsiksi suljetun kannen kautta. Tämä on vikasietoinen rakenne – katkaisija voidaan silti irrottaa mukana toimitetulla työkalulla. Suosittelemme kuitenkin, että vain koulutettu henkilöstö suorittaa tämän.

Kysymys 3: Sisältääkö hinta kaikki ulos vedettävät moduulit ja ensisijaiset kuparipalkit?

V: Vakiotarjous sisältää pääkatkaisijamoduulin ja kaikki sisäiset kuparipalkit (täysin koneistetut ja pinnoitetut). Valinnaiset moduulit, kuten PT-kuorma-autot tai annostelulaitteet, ilmoitetaan erikseen.

Q4: Kuinka varmistan, että kaappi täyttää IEC 62271-200 -standardin?

V: Jokaisen yksikön mukana toimitetaan tehdastestitodistus, joka sisältää osittaisen purkauksen, tehon taajuudenkestävyyden ja dynaamisen vakauden testiraportit. Kolmannen osapuolen tarkastus (esim. SGS, BV) on tervetullut laitokseemme.
