Mitä testauksen jälkeiset tarkastukset paljastavat laatikkotyyppisen muuntajan sähköaseman kestävyydestä?

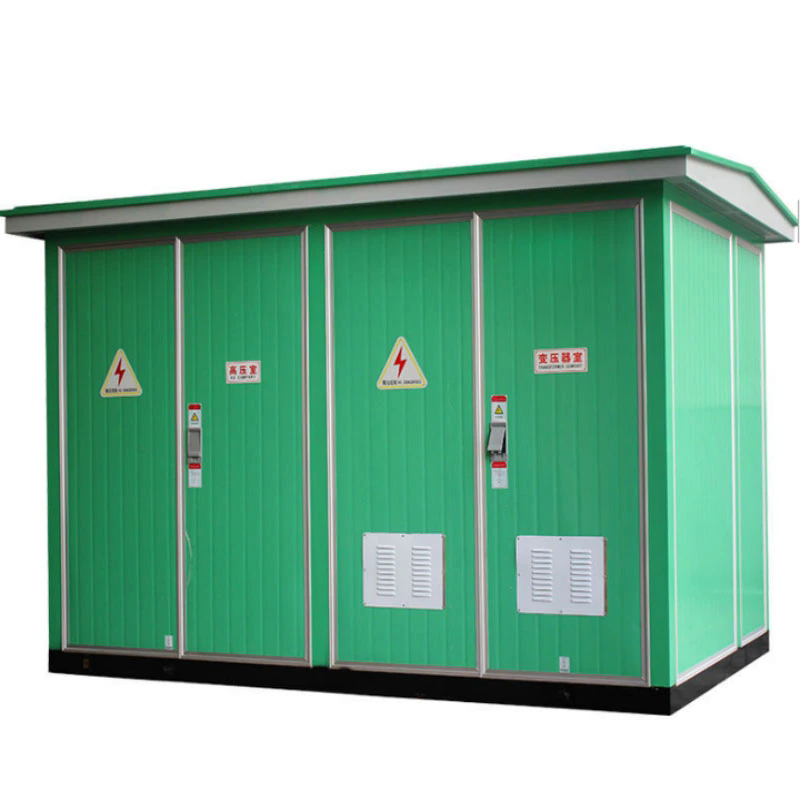

Kotelotyyppinen muuntaja-asema on kompakti, esiasennettu sähkönjakeluyksikkö, jossa on muuntaja, kojeisto ja suojalaitteet säänkestävässä kotelossa. Se on suunniteltu asennettavaksi ahtaisiin ympäristöihin: kaupunkikaduille, teollisuuspuistoihin, uusiutuvan energian kohteille ja syrjäisille paikoille. Toisin kuin perinteinen sähköasema, joka rakennetaan paikan päällä ja testataan paikallaan, laatikkotyyppinen sähköasema kootaan ja testataan tehtaalla ennen toimitusta. Tehtaalla suoritettavat testit – dielektriset testit, lämpökiertotestit, mekaaniset kestotestit – on suunniteltu simuloimaan vuosikymmenten käyttöä muutamassa viikossa. Mutta mitä nämä testit todella paljastavat yksikön kestävyydestä? Vastaus ei ole vain siinä, läpäiseekö laite testit, vaan siinä, mitä testien jälkeiset tarkastukset paljastavat sen kunnosta testien jälkeen.

Jälkitarkastus on viimeinen ja paljastavin vaihe laatikkotyyppisen muuntaja-aseman laadunvarmistusprosessissa. Kun yksikkö on altistunut äärimmäisille olosuhteille, joita se todennäköisesti kohdata käytön aikana, se puretaan ja tarkastetaan yksityiskohtaisesti. Tarkastuksessa etsitään merkkejä jännityksestä, muodonmuutoksista, kulumisesta tai huonontumisesta, jotka eivät ehkä ole aiheuttaneet vikaa testin aikana, mutta voivat johtaa epäonnistumiseen kentällä. Juuri tämä jälkitarkastus erottaa todella kestävän sähköaseman sellaisesta, joka täyttää vain vähimmäisvaatimukset. Tässä artikkelissa tarkastellaan, mitä testin jälkeiset tarkastukset paljastavat aLaatikkotyyppinen muuntaja, joka kattaa suoritettujen testien tyypit, tarkastuskriteerit ja havainnot, jotka osoittavat korkeaa kestävyyttä. Toimitamme myös yksityiskohtaiset tekniset tiedot ja testaustiedot Box-type Transformer Substation -tuotteillemme tehtaalta osoitteessaLugao Power Co., Ltd.

Sisällysluettelo

• 1. Millaisia ​​testejä laatikkotyyppiselle muuntaja-ala-asemalle suoritetaan?
• 2. Mitä dielektrisen järjestelmän testin jälkeinen tarkastus paljastaa?
• 3. Mitä lämpöjärjestelmän testin jälkeinen tarkastus paljastaa?
• 4. Mitä mekaanisen järjestelmän testin jälkeinen tarkastus paljastaa?
• 5. Mitä kotelon testin jälkeinen tarkastus paljastaa?
• 6. Mitkä ovat tärkeimmät tekniset tiedot ja testitiedot?
• 7. Usein kysytyt kysymykset (FAQ)
• 8. Johtopäätös

1. Millaisia ​​testejä laatikkotyyppiselle muuntaja-ala-asemalle suoritetaan?

Kotelotyyppisen muuntajan ala-aseman testausohjelma on suunniteltu varmistamaan, että yksikkö kestää sähköisiä, lämpöisiä ja mekaanisia rasituksia, joita se kohtaa koko käyttöikänsä. Testit suoritetaan kansainvälisten standardien mukaisesti, mukaan lukien IEC 62271, IEC 60076 ja IEEE C57.12.00. Testit jakautuvat kolmeen pääluokkaan: dielektriset testit, lämpötestit ja mekaaniset testit. Jokainen luokka on suunniteltu korostamaan sähköaseman suunnittelun ja rakentamisen eri näkökohtia. Dielektriset testit varmistavat eristysjärjestelmän kyvyn kestää suuria jännitteitä. Lämpökokeilla varmistetaan jäähdytysjärjestelmän kyky hallita muuntajan ja kojeiston tuottamaa lämpöä. Mekaaniset testit varmistavat kotelon rakenteellisen eheyden ja kytkinlaitteiden toimintavarmuuden.

Testaussarja alkaa tyypillisesti dielektrisillä testeillä, sen jälkeen lämpötesteillä ja päättyy mekaanisiin testeihin. Jokaisen testin jälkeen yksikkö tarkastetaan vaurioiden tai vaurioiden varalta. Testin jälkeinen tarkastus on yhtä tärkeä kuin itse testi, koska se antaa tarvittavat tiedot suunnittelun kestävyyden arvioimiseen. Alla olevassa taulukossa on yhteenveto laatikkotyyppiselle muuntaja-ala-asemalle tehdyistä tärkeimmistä testeistä ja niiden arvioimista kestävyyden näkökohdista.

Lugao Power Co., Ltd:ssä tehtaamme suorittaa kaikki nämä testit jokaiselle Box-tyyppiselle muuntaja-ala-asemalle ennen sen lähettämistä. Laadunvarmistustiimimme suorittaa jälkitarkastuksen ja tulokset dokumentoidaan kattavaan testiraporttiin. Tämä raportti toimitetaan asiakkaalle todisteeksi sähköaseman kestävyydestä ja luotettavuudesta.

2. Mitä dielektrisen järjestelmän testin jälkeinen tarkastus paljastaa?

Dielektrinen järjestelmä on Box-tyyppisen muuntajan ala-aseman sydän. Se sisältää muuntajan käämit, kojeiston eristyksen, läpiviennit ja kaapelien päätteet. Dielektriset testit on suunniteltu rasittamaan eristystä sen rajoihin ja paljastamaan mahdolliset heikkoudet, jotka voivat johtaa käyttöhäiriöön. Dielektrisen järjestelmän jälkitarkastuksessa keskitytään kolmeen pääalueeseen: muuntajan käämiin, kojeiston eristykseen ja läpivienteihin. Tarkastuksessa etsitään merkkejä eristysvaurioista, kuten jälkiä, halkeamia tai värimuutoksia. Se etsii myös osittaispurkauksen merkkejä, jotka voivat viitata tyhjiöjen tai epäpuhtauksien esiintymiseen eristeessä.

Muuntajan käämien jälkitarkastus sisältää tyypillisesti käämien ja eristysesteiden silmämääräisen tarkastuksen sekä eristysvastuksen ja hajoamiskertoimen mittauksen. Merkittävä muutos näissä parametreissa dielektrisen testin jälkeen viittaa siihen, että eristys on huonontunut. Kojeiston eristyksen tarkastus keskittyy kiskoihin, eristimiin ja kosketuspintoihin. Holkkien tarkastuksessa keskitytään posliini- tai polymeerikoteloon ja tiivistysjärjestelmään. Alla olevassa taulukossa on yhteenveto dielektrisen järjestelmän tärkeimmistä tarkastuskriteereistä.

Tehtaallamme dielektrisen järjestelmän jälkitarkastuksen suorittavat kokeneet insinöörit käyttämällä kehittyneitä diagnostiikkalaitteita. Tuloksia verrataan testiä edeltäviin mittauksiin mahdollisten muutosten tunnistamiseksi. Sähköasemalla, jossa ei näy merkittäviä muutoksia dielektristen testien jälkeen, katsotaan olevan luja eristejärjestelmä. Kotelotyyppiset muuntajamme on suunniteltu läpäisemään nämä testit marginaalilla, mikä varmistaa luotettavan toiminnan vaativimmissa sähköympäristöissä.

3. Mitä lämpöjärjestelmän testin jälkeinen tarkastus paljastaa?

Box-tyyppisen muuntaja-aseman lämpöjärjestelmä sisältää muuntajan jäähdytysjärjestelmän, kotelon ilmanvaihtojärjestelmän ja kojeiston lämmönhallinnan. Lämpökokeiden tarkoituksena on varmistaa, että jäähdytysjärjestelmä pystyy haihduttamaan muuntajan ja kojeiston tuottaman lämmön vaativimmissa kuormitusolosuhteissa. Lämpöjärjestelmän jälkitarkastuksessa keskitytään jäähdytyskomponenttien kuntoon, lämpötilan jakautumiseen muuntajan poikki sekä eristyksen kuntoon korkeille lämpötiloille altistumisen jälkeen. Tarkastuksessa etsitään ylikuumenemisen merkkejä, kuten eristemateriaalien värimuutoksia, muodonmuutoksia tai vaurioita.

Muuntajan jäähdytysjärjestelmän jälkitarkastus sisältää patterien, jäähdytyspuhaltimien ja öljypumppujen silmämääräisen tarkastuksen. Tarkastuksessa etsitään vuotoja, korroosiota tai jäähdytysrivien vaurioita. Lämpötilan jakautuminen muuntajan poikki mitataan lämpökuvauksella tunnistamaan mahdolliset kuumat pisteet, jotka voivat viitata jäähdytysjärjestelmän ongelmaan. Eristyksen kuntoa arvioidaan mittaamalla paperieristeen polymeroitumisaste (DP), joka ilmaisee lämpövanhenemisen laajuuden. Alla olevassa taulukossa on yhteenveto lämpöjärjestelmän tärkeimmistä tarkastuskriteereistä.

Lugao Power Co., Ltd:ssä laatikkotyyppiset muuntajamme on suunniteltu ylisuurilla jäähdytysjärjestelmillä lämpömarginaalin tarjoamiseksi. Sähköasemien jälkitarkastus osoittaa jatkuvasti tasaisen lämpötilan jakautumisen ja minimaalisen eristeen ikääntymisen, mikä vahvistaa lämpösuunnittelumme kestävyyttä. Tehtaallamme käytetään vain korkealaatuisia eristysmateriaaleja ja jäähdytyskomponentteja varmistaaksemme, että sähköasemamme kestävät vaativimmatkin lämpöolosuhteet.

4. Mitä mekaanisen järjestelmän testin jälkeinen tarkastus paljastaa?

Box-tyyppisen muuntaja-aseman mekaaninen järjestelmä sisältää kotelorakenteen, kojeiston käyttömekanismit sekä asennus- ja tukijärjestelmät. Mekaaniset testit on suunniteltu varmistamaan, että sähköasema kestää kuljetuksen, asennuksen ja käytön mekaanisia rasituksia. Mekaanisen järjestelmän jälkitarkastuksessa keskitytään kotelon kuntoon, kojeiston toimintaan sekä asennus- ja tukijärjestelmien eheyteen. Tarkastuksessa etsitään merkkejä muodonmuutoksesta, halkeilusta tai komponenttien löystymisestä.

Kotelon jälkitarkastus sisältää seinien, katon ja ovien silmämääräisen tarkastuksen sekä tiivistysjärjestelmän tarkastuksen. Tarkastuksessa etsitään kolhuja, korroosiota tai maalin tai pinnoitteen vaurioita. Kojeiston toiminta testataan käyttämällä kutakin kytkintä useita kertoja ja mittaamalla käyttömomentti ja kosketinresistanssi. Asennus- ja tukijärjestelmien tarkastus sisältää pulttien, kannattimien ja perustusten tarkastuksen. Alla olevassa taulukossa on yhteenveto mekaanisen järjestelmän tärkeimmistä tarkastuskriteereistä.

Tehtaallamme mekaanisen järjestelmän jälkitarkastuksen suorittavat kokeneet teknikot kalibroitujen instrumenttien avulla. Tuloksia verrataan testiä edeltäviin mittauksiin mahdollisten muutosten tunnistamiseksi. Sähköasemalla, jossa ei ole havaittavissa merkittäviä muutoksia mekaanisten testien jälkeen, katsotaan olevan vankka mekaaninen järjestelmä. Kotelotyyppiset muuntajamme on suunniteltu läpäisemään nämä testit marginaalisesti, mikä takaa luotettavan toiminnan vaativimmissa mekaanisissa ympäristöissä.

5. Mitä kotelon testin jälkeinen tarkastus paljastaa?

Box-tyyppisen muuntaja-ala-aseman kotelo on ensimmäinen puolustuslinja ympäristöä vastaan. Sen on suojattava sisäosat sateelta, lumelta, pölyltä ja syövyttävältä ympäristöltä. Sen on myös tarjottava fyysinen turvallisuus ja kestettävä kuljetuksen ja asennuksen mekaaniset rasitukset. Kotelon jälkitarkastuksessa keskitytään maalin tai pinnoitteen kuntoon, tiivistysjärjestelmän eheyteen sekä ovien ja ilmanvaihtojärjestelmien toimintaan. Tarkastuksessa etsitään merkkejä korroosiosta, veden sisäänpääsystä tai kotelorakenteen vaurioista.

Kotelon jälkitarkastus sisältää ulko- ja sisäpintojen silmämääräisen tarkastuksen, oven tiivisteiden tarkastuksen ja ilmanvaihtojärjestelmän testauksen. Tarkastuksessa etsitään ruostetta, rakkuloita tai maalin irtoamista. Se etsii myös merkkejä veden sisäänpääsystä, kuten vesitahroja tai kosteutta kotelon sisällä. Oven tiivisteiden joustavuus ja puristus tarkistetaan. Ilmanvaihtojärjestelmän oikea ilmavirtaus ja suodattimien kunto tarkistetaan. Alla olevassa taulukossa on yhteenveto kotelon tärkeimmistä tarkastuskriteereistä.

Lugao Power Co., Ltd:ssä laatikkotyyppiset muuntajamme on suunniteltu korkealaatuisella kotelointijärjestelmällä, joka on testattu kestämään vaativimmissakin ympäristöolosuhteissa. Sähköasemidemme testauksen jälkeinen tarkastus ei aina osoita merkkejä korroosiosta tai veden sisäänpääsystä, mikä vahvistaa kotelointimme kestävyyttä. Tehtaallamme käytetään vain korkealaatuisia materiaaleja ja pinnoitteita varmistaakseen, että sähköasemamme kestävät vaativimmatkin ympäristöolosuhteet.

6. Mitkä ovat tärkeimmät tekniset tiedot ja testitiedot?

Seuraavassa taulukossa on Box-type Transformer Substation -tuotteidemme tärkeimmät tekniset tiedot ja testitiedot. Nämä spesifikaatiot perustuvat tehtaallamme saatuihin testin jälkeisiin tarkastustuloksiin ja edustavat sähköasemamme tyypillistä suorituskykyä.

Tehtaallamme jokainen laatikkotyyppinen muuntaja-asema testataan ja tarkastetaan ennen toimitusta. Testausraportti sisältää kaikkien testiä edeltävien ja jälkitarkastusten tulokset, mikä antaa asiakkaalle täydellisen tietueen sähköaseman suorituskyvystä ja kestävyydestä. Sitoutumisemme laatuun ja testaukseen varmistaa, että asiakkaamme saavat tuotteen, joka toimii luotettavasti vuosikymmeniä.

7. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mikä on tärkein testi laatikkotyyppiselle muuntaja-ala-asemalle?

Vastaus: Kaikki testit ovat tärkeitä, mutta dielektrisiä testejä pidetään usein kriittisimmiksi, koska ne varmistavat eristysjärjestelmän eheyden, joka on yleisin muuntajien vikaantumisen syy. Eristejärjestelmän jälkitarkastus antaa suorin todisteen sähköaseman kestävyydestä. Lugao Power Co., Ltd:ssä suoritamme kaikki dielektriset testit standardin IEC 60076 mukaisesti ja toimitamme yksityiskohtaiset testiraportit.

Kysymys 2: Miten testin jälkeiset tarkastukset eroavat rutiinitesteistä?

Vastaus: Jokaiselle yksikölle tehdään rutiinitestit sen varmistamiseksi, että se täyttää standardin perusvaatimukset. Jälkitarkastukset suoritetaan sen jälkeen, kun yksikkö on altistunut äärimmäisille olosuhteille, joita se todennäköisesti kohtaa käytön aikana. Testin jälkeisissä tarkastuksissa etsitään merkkejä jännityksestä, muodonmuutoksista tai vaurioista, jotka eivät ehkä ole aiheuttaneet vikaa testin aikana, mutta voivat johtaa vaurioon kentällä. Testin jälkeiset tarkastukset antavat kattavamman arvion kestävyydestä.

Kysymys 3: Mikä on tyypillinen läpimenoaika laatikkotyyppiselle muuntaja-ala-asemalle?

Vastaus: Toimitusaika riippuu sähköaseman koosta ja monimutkaisuudesta. Vakioyksiköiden toimitusaika on tyypillisesti 6-8 viikkoa. Mukautettujen yksiköiden, joilla on erityisvaatimuksia, läpimenoaika voi olla pidempi. Lugao Power Co., Ltd:ssä tarjoamme asiakkaillemme realistisen aikajanan ja pidämme heidät ajan tasalla koko valmistus- ja testausprosessin edistymisestä.

Kysymys 4: Voidaanko laatikkotyyppistä muuntaja-asemaa käyttää äärimmäisissä ympäristöissä?

Vastaus: Kyllä, laatikkotyyppiset muuntaja-ala-asemat on suunniteltu käytettäväksi monenlaisissa ympäristöissä, mukaan lukien äärimmäiset lämpötilat, korkea kosteus ja syövyttävä ympäristö. Koteloon voidaan lisätä lisäsuojaus, kuten korkeampi IP-luokitus, korroosionkestävä pinnoite tai jäähdytysjärjestelmä korkeisiin lämpötiloihin. Tehtaallamme voimme räätälöidä sähköaseman vastaamaan projektisi erityisiä ympäristövaatimuksia.

Kysymys 5: Mikä on laatikkotyyppisen muuntaja-aseman odotettu käyttöikä?

Vastaus: Box-tyyppisen muuntaja-aseman odotettu käyttöikä on 25-30 vuotta käyttöolosuhteista ja huollon laadusta riippuen. Jälkitarkastusten tulokset osoittavat, että sähköasemamme on suunniteltu tarjoamaan luotettavaa palvelua tänä aikana. Asianmukaisella huollolla, mukaan lukien määräaikaistarkastukset ja testaukset, käyttöikää voidaan pidentää.

8. Johtopäätös

Testin jälkeiset tarkastukset paljastavat paljon Box-tyyppisen muuntaja-aseman kestävyydestä. Ne osoittavat, kestääkö eristysjärjestelmä vian aiheuttamat rasitukset huonontumatta. Ne osoittavat, pystyykö jäähdytysjärjestelmä hallitsemaan muuntajan ja kojeiston tuottamaa lämpöä. Ne osoittavat, kestääkö mekaaninen järjestelmä kuljetuksen, asennuksen ja käytön aiheuttamia rasituksia. Ne osoittavat, pystyykö kotelo suojaamaan sisäisiä komponentteja ympäristöltä. Lugao Power Co., Ltd:ssä tehtaamme suorittaa kattavat jälkitarkastukset jokaiselle valmistamallemme laatikkotyyppiselle muuntaja-asemalle. Näiden tarkastusten tulokset vahvistavat suunnittelumme kestävyyden ja antavat asiakkaillemme varmuuden siitä, että heidän sähköasemansa toimii luotettavasti vuosikymmeniä. Käytämme korkealaatuisia materiaaleja, tarkkoja valmistusprosesseja ja tiukkaa testausta varmistaaksemme, että jokainen valmistamamme sähköasema täyttää korkeimmat laatu- ja luotettavuusstandardit.

Olitpa suunnittelemassa uutta jakelujärjestelmää tai päivittämässä olemassa olevaa, pyydämme sinua ottamaan yhteyttä tekniseen tiimiimme keskustellaksesi tarpeistasi. Voimme tarjota yksityiskohtaiset tuotetiedot, testitiedot ja sovellustuen. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotetun kumppanin voimaprojekteissa ympäri maailmaa.

Ota yhteyttä Lugao Power Co.,Ltd:hen jo tänäänkeskustellaksesi Box-tyyppisten muuntajien ala-asemien vaatimuksista ja selvittääksesi, kuinka sähköasemamme voivat täyttää sähköjärjestelmäsi vaatimukset.
