Mikä tekee kuivatyyppisistä muuntajista ihanteellisia vihreiden rakennusten sertifikaateille?

Kilpailussa LEED Platinum- tai Green Mark -sertifikaatin saavuttamiseksi rakennusten kehittäjät tarkastelevat kaikki sähköinfrastruktuurin osat. Valaistus-, LVI- ja uusiutuvan energian järjestelmät saavat eniten huomiota. Mutta yksi komponentti, joka usein unohdetaan, on muuntaja. Perinteinen öljytäytteinen muuntaja sisältää satoja litroja syttyvää dielektristä nestettä, vaatii suojajärjestelmiä vuotojen estämiseksi ja lisää rakennuksen hiilijalanjälkeä tyhjäkäynnillä. AKuivatyyppinen muuntaja,sen sijaan poistaa nämä velat kokonaan. Se käyttää ilma- ja kiinteää eristystä öljyn sijaan, poistaa tulipalon ja ympäristön saastumisen riskin, ja se voidaan suunnitella saavuttamaan korkeimmat energiatehokkuusluokat.

Kysymys siitä, miksi kuivatyyppiset muuntajat ovat ihanteellisia vihreiden rakennusten sertifioinneille, ei ole pelkästään laatikon valinta. Kyse on perustavanlaatuisesta yhdenmukaistamisesta muuntajan toiminta-ominaisuuksien ja vihreiden rakennusohjelmien arvioimien sertifiointikriteerien välillä. LEED esimerkiksi jakaa pisteitä paloturvallisuudesta, sisäympäristön laadusta, energiatehokkuudesta ja suunnittelun innovaatioista. Kuivatyyppinen muuntaja kuuluu kaikkiin näihin luokkiin, usein ilman lisäkustannuksia paloluokiteltuista holveista tai öljyllä täytetyistä yksiköistä. kloLugao Power Co., Ltd., Tehtaamme on toimittanut Dry Type Transformers -muuntajia vihreisiin rakennusprojekteihin Aasiassa ja Lähi-idässä, ja olemme dokumentoineet erityiset sertifiointihyvitykset, jotka tuotteemme auttavat saavuttamaan. Tässä artikkelissa tarkastellaan teknisiä ja sääntelytekijöitä, jotka tekevät kuivatyyppisistä muuntajista parhaan vaihtoehdon kestävään rakentamiseen.

Sisällysluettelo

• 1. Paloturvallisuuden etu: miksi öljyttömät kysymykset vihreille rakennuksille
• 2. Energiatehokkuus: sertifiointimittari, joka ohjaa muuntajan valintaa
• 3. Ympäristövaatimusten noudattaminen: Vuotoriskin ja vaarallisten materiaalien eliminointi
• 4. Tilatehokkuus ja sisäasennuksen joustavuus
• 5. Huollon vähentäminen: Piilotettu kestävän kehityksen etu
• 6. Usein kysytyt kysymykset (FAQ)
• 7. Johtopäätös

1. Paloturvallisuuden etu: miksi öljyttömät kysymykset vihreille rakennuksille

Vihreän rakennuksen sertifioinnin Dry Type Transformerin välittömin ja mitattavissa oleva hyöty on paloturvallisuus. Öljytäytteiset muuntajat sisältävät satoja litroja syttyvää mineraaliöljyä. Sisäisen vian sattuessa tämä öljy voi syttyä ja aiheuttaa tulipalon, jota on erittäin vaikea sammuttaa. Useimpien lainkäyttöalueiden rakennusmääräykset tunnustavat tämän riskin ja edellyttävät, että sisätiloihin asennetut öljytäytteiset muuntajat on sijoitettava paloturvallisiin holveihin, joissa on monimutkaiset palontorjuntajärjestelmät. Kuivatyyppinen muuntaja eliminoi tämän vaatimuksen kokonaan. Se ei sisällä syttyvää nestettä. Sen eristysjärjestelmä, tyypillisesti valettu epoksihartsi, on itsestään sammuva eikä päästä myrkyllisiä kaasuja edes äärimmäiselle kuumuudelle.

Vaikutus sertifiointiin on suora. LEED ja muut vihreiden rakennusten luokitusjärjestelmät antavat pisteitä paloturvallisuudesta ja vaarallisten aineiden käytön vähentämisestä. Kuivatyyppinen muuntaja, joka on sertifioitu paloluokkaan F1 (korkein paloturvallisuusluokitus IEC 60076-11:n mukaan), tarjoaa dokumentoitua näyttöä siitä, että rakennuksen sähköinfrastruktuuri on suunniteltu minimoimaan tulipaloriski. Tämä asiakirja voidaan toimittaa osana sertifiointihakemusta. Lisäksi paloturvallisen holvin poistaminen eliminoi merkittävät rakennuskustannukset. Yhdysvalloissa vuonna 2021 toteutettu sairaalan jälkiasennusprojekti säästää 480 000 dollaria palonsuojakustannuksissa asentamalla kuivatyyppiset muuntajat suoraan potilaiden hoitosiipiin öljytäytteisten yksiköiden sijaan erillisessä holvissa.

Alla olevassa taulukossa on yhteenveto paloturvallisuusvertailusta kuivatyyppisten ja öljytäytteisten muuntajien välillä viherrakennussovelluksiin.

Lugaossa kuivatyyppiset muuntajamme on testattu ja sertifioitu paloluokan F1 mukaan, joka on IEC 60076-11 -standardin tiukin paloturvallisuusstandardi. Tämä sertifikaatti ei ole vain etiketti; se on tulos tiukasta testauksesta, joka sisältää altistuksen avotulelle ja savun myrkyllisyyden mittaamisen. Rakennusprojekteille, jotka hakevat LEED Gold- tai Platinum-sertifikaattia, F1-sertifikaatti takaa vihreiden rakennusohjelmien edellyttämien paloturvallisuusvaatimusten dokumentoidun noudattamisen.

2. Energiatehokkuus: sertifiointimittari, joka ohjaa muuntajan valintaa

Energiatehokkuus on eniten painotettu luokka useimmissa vihreiden rakennusten sertifiointiohjelmissa. LEED antaa jopa 18 pistettä optimoidusta energiatehokkuudesta. Jatkuvasti toimiva ja tyhjänäkin energiaa kuluttava muuntaja on kriittinen osa rakennuksen kokonaisenergiaprofiilia. Kuivatyyppinen muuntaja voidaan suunnitella saavuttamaan korkeimmat hyötysuhdeluokat, minimoiden sekä tyhjäkäyntihäviöt (energia, joka kuluu, kun muuntaja on kytkettynä, mutta ei syötä kuormaa) ja kuormitushäviöt (energia, joka menetetään lämpönä kuormaa syötettäessä).

Muuntajan hyötysuhde mitataan sen energiatehokkuusluokalla. Korkein luokka, jota usein kutsutaan tasoksi 1 tai IE3, edustaa parasta saatavilla olevaa tekniikkaa. Tämän luokan kuivamuuntaja voi saavuttaa tyhjäkäyntihäviöt, jotka ovat 60-80 % pienemmät kuin perinteiset muuntajat. 2 500 kVA muuntajan vuotuinen energiansäästö voi olla yli 20 000 kWh, mikä tarkoittaa noin 15 tonnia hiilidioksidipäästöjä vuodessa. Tämä vähennys edistää suoraan rakennuksen energiatehokkuusluokitusta ja sen hiilijalanjäljen vähennystavoitteita.

Seuraavassa taulukossa on tyypillisiä tehokkuustietoja Dry Type -muuntajalle, joka on korkeimmassa hyötysuhdeluokassa verrattuna standardimuuntajaan.

Suunnittelemme tehtaallamme kuivatyyppiset muuntajamme käyttämällä kehittyneitä ydinmateriaaleja, mukaan lukien erittäin läpäisevä piiteräs ja amorfinen seos. Erityisesti amorfiset metalliseosytimet vähentävät dramaattisesti tyhjäkäyntihäviöitä, koska materiaalin atomirakenteessa ei ole kiteisiä rajoja, jotka aiheuttavat hystereesihäviöitä tavanomaisessa teräksessä. Vihreissä rakennusprojekteissa, joissa muuntaja toimii alhaisilla kuormituskertoimilla pitkiä aikoja – kuten toimistorakennuksissa tai datakeskuksissa – amorfisesta metalliseoksesta valmistettu kuivatyyppinen muuntaja voi tarjota parhaan mahdollisen energiatehokkuuden. Tämä suorituskyky merkitsee suoraan LEED-energiahyvitystä ja alhaisempia käyttökustannuksia rakennuksen omistajalle.

3. Ympäristövaatimusten noudattaminen: Vuotoriskin ja vaarallisten materiaalien eliminointi

Muuntajan ympäristövaikutuksia määrää paitsi sen energiankulutus, myös sen sisältämät materiaalit ja sen käyttöiän aikana aiheuttamat riskit. Öljytäytteiset muuntajat sisältävät dielektristä nestettä, joka voi vuotaa tai läikkyä saastuttaen maaperää ja pohjavettä. Vanhemmissa yksiköissä tämä neste voi sisältää polykloorattuja bifenyylejä (PCB), jotka on luokiteltu vaaralliseksi jätteeksi. Jopa nykyaikainen mineraaliöljy aiheuttaa ympäristöriskin, jos se vapautuu. Kuivatyyppinen muuntaja eliminoi tämän riskin kokonaan. Se ei sisällä nestemäistä dielektristä ainetta. Sen eristys on kiinteää epoksihartsia ja sen jäähdytys saadaan ympäristön ilmalla.

Vihreän rakennuksen sertifioinnissa vaarallisten materiaalien eliminointi on merkittävä etu. LEED ja muut luokitusjärjestelmät antavat pisteitä vaarallisten aineiden käytön vähentämisestä ja saastumisen ehkäisemisestä. Dry Type Transformer edistää näitä hyvityksiä useilla tavoilla. Ensinnäkin se eliminoi öljyllä täytettyjen muuntajien vaatimien öljyneristysjärjestelmien, kuten valsien tai toissijaisten suojaholvien, tarpeen. Toiseksi se eliminoi öljyvuotojen aiheuttaman maaperän ja veden saastumisen riskin. Kolmanneksi se yksinkertaistaa käyttöiän päätyttyä hävitysprosessia, koska vaarallista nestettä ei tarvitse käsitellä.

Alla olevassa taulukossa verrataan Dry Type -muuntajien ja öljytäytteisten muuntajien ympäristövaikutuksia koko elinkaaren aikana.

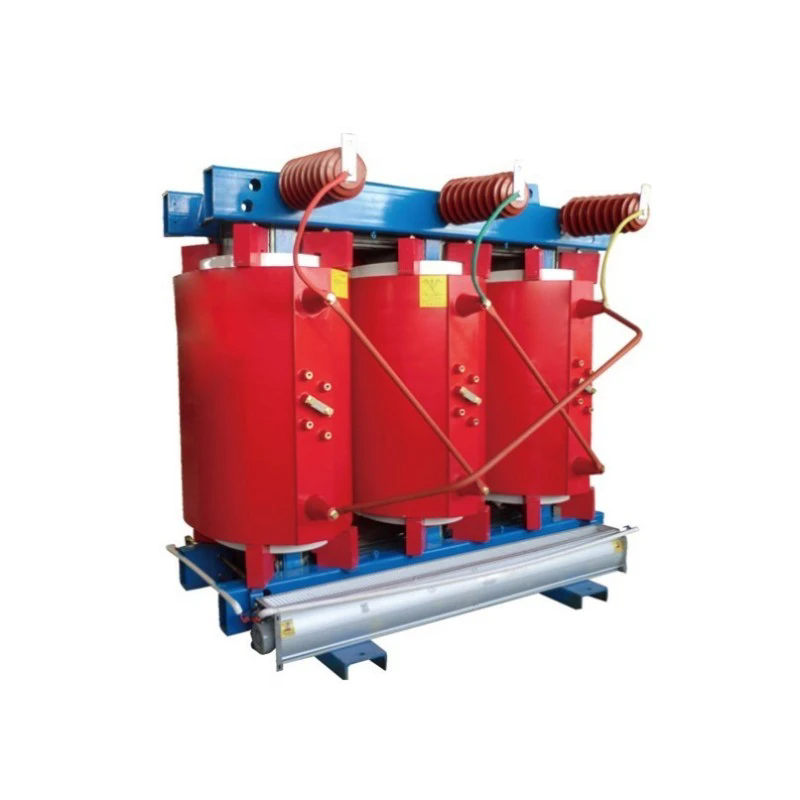

Tehtaamme osoitteessa Lugao Power Co., Ltd. valmistaa Dry Type Transformers -muuntajia, joissa on valettu epoksihartsieristys, joka ei sisällä halogeeneja ja muita myrkyllisiä komponentteja. Näin varmistetaan, että edes epätodennäköisessä tulipalossa muuntaja ei vapauta vaarallisia kaasuja. Rakennushankkeissa ympäristön kannalta herkillä alueilla, kuten lähellä vesistöjä tai suojelluilla vyöhykkeillä, tämä ympäristöprofiili on välttämätön sertifioinnin saamiseksi ja hankkeen kestävyystavoitteiden saavuttamiseksi.

4. Tilatehokkuus ja sisäasennuksen joustavuus

Vihreiden rakennusten sertifiointiohjelmissa tunnustetaan yhä enemmän tehokkaan tilankäytön arvo. Rakennuksessa, joka käyttää vähemmän tilaa mekaanisille ja sähkölaitteille, on enemmän tilaa tuloa tuottaville tai asukkaita palveleville toiminnoille. Kuivatyyppinen muuntaja tarjoaa merkittävän edun tällä alueella, koska se ei vaadi paloturvallisia holveja, öljyneristysjärjestelmiä ja välysalueita, joita öljytäytteiset muuntajat vaativat. Tämä mahdollistaa muuntajan asentamisen lähemmäksi kuormituspistettä, mikä vähentää kaapelien pituutta ja siihen liittyviä kuparihäviöitä.

Tilansäästö on huomattava. Öljyllä täytetty muuntaja vaatii erillisen holvin, jossa on paloturvalliset seinät, roiskeeristysjärjestelmä ja ilmanvaihto jäähdytystä varten. Dry Type Transformer voidaan asentaa suoraan sähköhuoneeseen, usein kompaktiin koteloon. Korkeassa liikerakennuksessa tämä voi vapauttaa satoja neliöjalkoja arvokasta lattiatilaa. Vuoden 2022 projektissa New Yorkissa asennettiin kahdeksan kuivatyyppistä muuntajaa 12 jalan x 15 jalan sähköhuoneeseen, joka olisi vaatinut 20 jalkaa x 25 jalkaa holvin öljytäytteisille yksiköille. Tilansäästö muuttui suoraan lisävuokra-alaksi.

Vihreän rakennuksen sertifioinnissa Dry Type Transformerin tilatehokkuus lisää hyvityksiä sivuston optimoidusta käytöstä ja rakennuksen kokonaisjalanjäljen pienentämisestä. Mahdollisuus asentaa muuntaja sisätiloihin, lähelle kuormaa, lyhentää myös toisiokaapeleiden pituutta, mikä vähentää energiahäviöitä ja asennuksessa käytettävän kuparin määrää. Tämä on hienovarainen, mutta merkittävä panos rakennuksen yleiseen kestävään kehitykseen.

5. Huollon vähentäminen: Piilotettu kestävän kehityksen etu

Yksi Dry Type Transformerin huomiotta jääneimmistä eduista vihreän rakennuksen sertifioinnissa on huoltovaatimusten väheneminen. Öljyllä täytetty muuntaja vaatii säännöllistä öljynäytteenottoa, testausta, suodatusta ja vaihtoa. Se vaatii myös vuotojen havaitsemista ja korjaamista. Nämä toimet kuluttavat resursseja, synnyttävät jätettä ja vaativat erikoishenkilöstön ja -laitteiden käyttöä. Kuivatyyppinen muuntaja eliminoi lähes kaikki nämä vaatimukset. Sen kiinteä eristysjärjestelmä ei hajoa samalla tavalla kuin öljy, eikä se vaadi säännöllistä testausta tai vaihtoa.

Kunnossapidon vähentämisellä on sekä suoria että välillisiä kestävän kehityksen etuja. Se vähentää suoraan öljyn, suodattimien ja muiden kulutustarvikkeiden kulutusta. Välillisesti se vähentää huoltoajoneuvojen matkoja rakennukseen, puhdistuskemikaalien käyttöä ja vaarallisten jätteiden syntymistä. Kuivamuuntaja vaatii 25 vuoden elinkaaren aikana noin 40 % öljytäytteisen yksikön huoltotunneista. Vihreää sertifikaattia hakevalle rakennukselle tämä ylläpitotoimien vähentäminen tukee hyvityksiä pienentyneestä toiminnallisesta vaikutuksesta ja kestävästä toimipaikan hoidosta.

Alla olevassa taulukossa on yhteenveto kuivatyypin ja öljytäytteisten muuntajien huoltovertailusta.

Lugao Power Co., Ltd.:ssä Dry Type -muuntajamme on suunniteltu huoltovapaaseen käyttöön. Valuhartsieristys kestää kosteutta, pölyä ja kemiallista korroosiota, eikä muuntaja vaadi öljyyn liittyvää huoltoa. Vihreää sertifikaattia hakeville rakennusten omistajille tämä merkitsee alhaisempia käyttökustannuksia, vähemmän häiriöitä rakennuksen asukkaille ja pienempää ympäristöjalanjälkeä muuntajan koko käyttöiän aikana.

6. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mitä erityisiä LEED-pisteitä Dry Type Transformer tarjoaa?

Vastaus: Dry Type Transformer -muuntaja voi osallistua useisiin LEED-hyvityksiin, mukaan lukien paloturvallisuus, vaarallisten materiaalien käytön vähentäminen, optimoitu energiatehokkuus ja suunnittelun innovaatiot. Tarkka luottorahoitus riippuu tietystä LEED-versiosta ja projektin yleisestä suunnittelusta. Lugao Power Co.,Ltd.:ssa toimitamme sertifiointihakemusta tukevia asiakirjoja, mukaan lukien paloturvallisuustodistukset, energiatehokkuuden testiraportit ja materiaalin koostumusilmoitukset.

Kysymys 2: Onko kuivatyyppinen muuntaja kalliimpi kuin öljytäytteinen muuntaja vihreisiin rakennusprojekteihin?

Vastaus: Dry Type Transformerin alkuperäinen ostohinta on tyypillisesti 20-40 % korkeampi kuin vastaavan kapasiteetin öljytäytteisen yksikön. Kuitenkin, kun otetaan huomioon asennetut kokonaiskustannukset – mukaan lukien paloturvallisten holvien, öljyneristysjärjestelmien ja palonsammutuslaitteiden poistaminen – Dry Type Transformer on usein halvempi. 20 vuoden elinkaarikustannusanalyysi osoittaa, että kuivatyyppisten muuntajien kokonaisomistuskustannukset ovat 15-25 % pienemmät sisäkäyttöön.

Kysymys 3: Mikä on vihreissä rakennuksissa käytettävien kuivatyyppisten muuntajien enimmäiskapasiteetti?

Vastaus: Kuivatyyppisiä muuntajia on saatavana teholtaan pienistä jakeluyksiköistä (30 kVA) suuriin tehomuuntajiin (25 MVA tai enemmän). Useimmille viherrakennussovelluksille tyypilliset tehot ovat 500 kVA - 5 000 kVA. Tarvittava ominaiskapasiteetti riippuu rakennuksen sähkökuormitusprofiilista. Tehtaamme voi valmistaa räätälöityjä yksiköitä vastaamaan tiettyjä jännite- ja kapasiteettivaatimuksia.

Kysymys 4: Miten kuivan muuntajan melutaso on verrattuna öljytäytteiseen yksikköön?

Vastaus: Hyvin suunniteltu kuivatyyppinen muuntaja voi saavuttaa jopa 45 dB(A) melutasot, mikä on hiljaisempaa kuin kirjastoympäristö. Öljytäytteiset muuntajat tuottavat tyypillisesti korkeampaa melutasoa jäähdytyspuhaltimien ja öljynkiertojärjestelmän ansiosta. Vihreissä rakennusprojekteissa, joissa sisäympäristön laatu on etusijalla, Dry Type Transformerin alhainen melu on merkittävä etu.

Kysymys 5: Voidaanko Dry Type Transformer -muuntajaa käyttää ulkona vihreisiin rakennusprojekteihin?

Vastaus: Kyllä, Dry Type Transformer voidaan asentaa ulos sopivalla kotelolla (yleensä IP23 tai korkeampi) sen suojaamiseksi säältä ja ympäristön saastumiselta. Useimmissa vihreissä rakennusprojekteissa muuntaja kuitenkin asennetaan sisätiloihin, missä sen paloturvallisuus- ja ympäristöedut toteutuvat parhaiten.

7. Johtopäätös

Kuivatyyppinen muuntaja ei ole vain sähkökomponentti; se on kestävän kehityksen voimavara. Sen öljytön rakenne eliminoi palovaaran ja ympäristön saastumisen. Sen korkea energiatehokkuus vähentää tyhjäkäyntihäviöitä ja hiilidioksidipäästöjä. Sen kompakti jalanjälki ja sisäasennuksen joustavuus vapauttavat arvokasta rakennustilaa. Ja sen alhaiset huoltotarpeet vähentävät käyttövaikutuksia vuosikymmenien aikana. Rakennusprojekteissa, joissa vaaditaan LEED-, Green Mark- tai muita vihreän rakennuksen sertifikaatteja, nämä ominaisuudet muuttuvat suoraan sertifiointihyvityksiksi ja pitkän aikavälin toiminnallisiksi säästöiksi.

Lugao Power Co., Ltd.:n tehtaallamme on tekninen asiantuntemus ja valmistuskyky toimittaa kuivatyyppisiä muuntajia, jotka täyttävät vaativimmatkin vihreän rakennuksen vaatimukset. Tarjoamme täydellisen dokumentaation sertifiointisovelluksiin, mukaan lukien paloturvallisuustodistukset, energiatehokkuuden testiraportit ja elinkaarianalyysitiedot. Suunnitteletpa uutta LEED Platinum -tornia tai jälkiasennat olemassa olevaa rakennusta ympäristönsuojelun parantamiseksi, tiimimme voi auttaa sinua valitsemaan optimaalisen kuivatyyppisen muuntajan projektiisi.

Ota yhteyttä Lugao Power Co.,Ltd. tänäänkeskustellaksesi vihreiden rakennusten muuntajavaatimuksistasi ja selvittääksesi, kuinka kuivatyyppiset muuntajamme voivat edistää sertifiointitavoitteitasi.
