Kuinka valuhartsi varmistaa paloa hidastavan suorituskyvyn kuivatyyppisissä muuntajissa?

Korkeassa toimistorakennuksessa, sairaalassa tai datakeskuksessa sähkömuuntaja sijaitsee usein lähellä asuttuja tiloja. Toisin kuin ulkosähköasemilla, joissa öljytäytteiset muuntajat voidaan asentaa paloseinien ja räjähdyssuojan taakse, sisäasennukset vaativat muuntajan, joka ei aiheuta tulipaloa. Tämä on Dry Type Transformerin toimialue. Kysymys siitä, kuinka valuhartsi varmistaa paloa hidastavan suorituskyvyn näissä muuntajissa, ei ole vain akateeminen; se on kriittinen turvallisuusnäkökohta, joka määrittää, voidaanko muuntaja asentaa rakennuksen sisälle ilman kalliita palontorjuntajärjestelmiä ja erityisiä paloturvallisia koteloita.

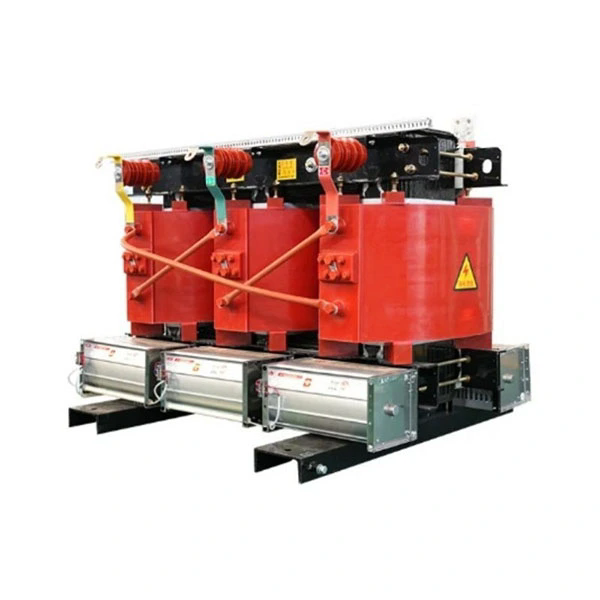

Valetun hartsin palonestokykyKuivatyyppinen muuntajaon seurausta huolellisesti suunnitellusta materiaalijärjestelmästä. Epoksihartsikoostumus, epäorgaaniset täyteaineet ja paloa hidastavat lisäaineet toimivat yhdessä luoden itsestään sammuvan eristemateriaalin, joka kestää syttymistä ja rajoittaa palon leviämistä. Tässä artikkelissa tarkastellaan valuhartsin palonestokemiaa, lämmön vapautumisen ja savunmuodostuksen fysiikkaa sekä näitä ominaisuuksia vahvistavia kansainvälisiä testausstandardeja. Keskustelemme myös siitä, kuinka tehtaamme Lugao Power Co., Ltd:ssä. suunnittelee ja valmistaa valuhartsikuivamuuntajia, jotka täyttävät vaativimmatkin paloturvallisuusvaatimukset.

Sisällysluettelo

• 1. Mikä tekee materiaalista palonsuojaa?
• 2. Valuhartsin kemia: Kuinka lisäaineet muuttavat palamiskäyttäytymistä
• 3. Miksi alhainen lämmön vapautuminen on tärkeää sisäasennuksessa
• 4. Kuinka IEC 60076-11 -testit varmistavat palonestokyvyn
• 5. Lämmönjohtavuuden ja liekinestokyvyn tasapainottaminen
• 6. Usein kysytyt kysymykset (FAQ)
• 7. Johtopäätös

1. Mikä tekee materiaalista palonsuojaa?

Palonsuojaus ei ole yksittäinen ominaisuus; se on joukko käyttäytymismalleja, joita materiaali osoittaa altistuessaan tulelle. Paloa hidastava materiaali vastustaa syttymistä, rajoittaa liekin leviämistä ja sammuu itsestään, kun ulkoinen sytytyslähde poistetaan. Nämä käyttäytymiset saavutetaan kemiallisilla ja fysikaalisilla mekanismeilla, jotka häiritsevät palamisprosessia. Polymeerin palaminen vaatii kolmea alkuainetta: polttoainetta, happea ja lämpöä. Palonestoaineet toimivat häiritsemällä yhtä tai useampaa näistä elementeistä. Jotkut palonestoaineet vapauttavat inerttejä kaasuja, jotka laimentavat happipitoisuutta materiaalin ympärillä. Toiset imevät lämpöä endotermisen hajoamisen kautta ja jäähdyttävät materiaalin syttymislämpötilansa alapuolelle. Toiset taas edistävät suojaavan hiiltykerroksen muodostumista, joka eristää alla olevan materiaalin lämmöltä ja hapelta.

Palonsuoja-aineen tehokkuutta mitataan useilla parametreilla. Rajoitettu happiindeksi (LOI) on hapen vähimmäispitoisuus typpi-happiseoksessa, joka tukee materiaalin palamista. Materiaalia, jolla on korkeampi LOI, on vaikeampi polttaa. Vertailun vuoksi ilman happipitoisuus on noin 21 %. Materiaali, jonka LOI on alle 21 %, palaa helposti ilmassa. Materiaalia, jonka LOI on yli 28 %, pidetään yleensä palonestoaineena. UL 94 -testi on toinen yleinen menetelmä muovien syttyvyyden arvioimiseksi. Se arvioi materiaalin käyttäytymisen pysty- tai vaakasuunnassa, mukaan lukien itsesammumisaika ja tippuminen. Alla olevassa taulukossa on yhteenveto yleisten muuntajien eristysmateriaalien tärkeimmistä syttyvyysparametreista.

kloLugao Power Co., Ltd.Tehtaamme valmistaa valuhartsijärjestelmiä, joiden LOI on 30 % tai enemmän yhdistettynä UL 94 V-0 -luokitukseen. Tämä tarkoittaa, että hartsi ei tue palamista normaaleissa ilmakehän olosuhteissa ja sammuu itsestään nopeasti syttyessään. Nämä ominaisuudet ovat välttämättömiä Dry Type Transformerille, joka asennetaan sisätiloihin, joissa paloturvallisuus on ensisijainen huolenaihe.

2. Valuhartsin kemia: Kuinka lisäaineet muuttavat palamiskäyttäytymistä

Valuhartsimuuntajissa käytetty perusepoksihartsi on lämpökovettuva polymeeri, joka tarjoaa erinomaisen sähköeristyksen, mekaanisen lujuuden ja lämmönkestävyyden. Modifioimattoman epoksihartsin happiindeksi on kuitenkin noin 19-21 %, mikä tarkoittaa, että se palaa ilmassa. Tämän materiaalin muuttamiseksi paloa hidastavaksi eristysjärjestelmäksi hartsissa on täyteaineita ja lisäaineita, jotka muuttavat sen palamiskäyttäytymistä. Kaksi yleisintä lähestymistapaa ovat epäorgaanisten hydroksiditäyteaineiden ja fosforipohjaisten palonestoaineiden käyttö. Lisäaineen valinta ja sen pitoisuus määräävät valuhartsin lopullisen suorituskyvyn.

Alumiinitrihydraatti (ATH), joka tunnetaan myös nimellä alumiinihydroksidi, on yleisimmin käytetty paloa hidastava täyteaine valuhartsimuuntajissa. Kun hartsi altistetaan yli noin 200 °C:n lämpötiloille, ATH käy läpi endotermisen hajoamisreaktion. Tämä reaktio imee huomattavan määrän lämpöä jäähdyttäen ympäröivää materiaalia. Se vapauttaa myös vesihöyryä, joka laimentaa happipitoisuutta liekin läheisyydessä. Reaktion jäännös on alumiinioksidia, joka muodostaa suojaavan keraamisen kerroksen hartsin pinnalle. Tämä kerros toimii lämpöesteenä ja hidastaa lämmön siirtymistä alla olevaan materiaaliin. Alla olevassa taulukossa on yhteenveto ATH:n ja muiden yleisten paloa hidastavien täyteaineiden hajoamisominaisuuksista.

Lugaon tehtaallamme käytämme ATH:n ja piidioksiditäyteaineiden yhdistelmää valuhartsikoostumuksissamme. ATH tarjoaa ensisijaisen palonestotoiminnon, kun taas piidioksidi parantaa hartsin lämmönjohtavuutta ja mekaanista lujuutta. Täyteaineen kokonaispitoisuus voi olla 60-70 painoprosenttia, mikä vähentää merkittävästi palavan orgaanisen materiaalin määrää muuntajassa. Tarjoamme myös fosforipohjaisia ​​palonestovaihtoehtoja sovelluksiin, jotka vaativat entistä korkeampaa paloturvallisuutta. Näillä formulaatioilla saavutetaan korkeampi LOI ja nopeampi itsestään sammumiskäyttäytyminen.

3. Miksi alhainen lämmön vapautuminen on tärkeää sisäasennuksessa

Valuhartsikuivamuuntajan paloa hidastava suorituskyky ei riipu vain siitä, palaako se palamaan; Kyse on myös siitä, kuinka paljon lämpöä ja savua se vapauttaa, jos se palaa. Lämmön vapautumisnopeus (HRR) on paloturvallisuustekniikan kriittinen parametri. Se mittaa nopeutta, jolla materiaali vapauttaa energiaa palaessaan. Materiaali, jonka HRR-arvo on alhainen, edistää vähemmän tulipalon leviämistä, mikä antaa asukkaille enemmän aikaa evakuoida ja palomiehille enemmän aikaa hallita tilannetta. Savun muodostusnopeus on yhtä tärkeä, sillä savu on pääasiallinen kuolinsyy tulipaloissa ja voi peittää poistumisreitit.

Valuhartsimuuntajat on suunniteltu siten, että niiden lämmön vapautumisnopeus on alhainen. Sekä korkea täyteainepitoisuus että ATH:n endoterminen hajoaminen vaikuttavat tähän. Kun hartsi altistetaan tulelle, ATH absorboi lämpöä sen sijaan, että se vapauttaisi sitä. Hajoamisessa vapautuva vesihöyry laimentaa palavat kaasut vähentäen liekin voimakkuutta. Alumiinioksidijäännös muodostaa suojakerroksen, joka eristää jäljellä olevan hartsin. Nettovaikutus on materiaali, joka palaa hitaasti, jos ollenkaan, ja vapauttaa vain vähän lämpöä. Alla olevassa taulukossa verrataan valuhartsin ja muiden muuntajan eristysmateriaalien lämmönluovutusominaisuuksia.

Valuhartsikuivamuuntajien alhainen lämmön vapautuminen ja savuntuotanto mahdollistavat niiden asennuksen sisätiloihin ilman laajoja palontorjuntajärjestelmiä. Tämä alentaa sähköasennuksen kustannuksia ja yksinkertaistaa rakennuksen paloturvallisuussuunnittelua. Projekteissa, joissa muuntaja sijaitsee lähellä asuttuja alueita, kuten sairaalassa tai ostoskeskuksessa, valuhartsimuuntajien alhainen palovaara on kriittinen etu. Lugao Power Co., Ltd.:ssä tehtaamme suunnittelee valuhartsimuuntajamme täyttämään tiukimmat paloturvallisuusstandardit, mukaan lukien IEC 60076-11 F1 -luokituksen.

4. Kuinka IEC 60076-11 -testit varmistavat palonestokyvyn

IEC 60076-11 on kansainvälinen standardi, joka määrittelee kuivatyyppisten muuntajien vaatimukset. Standardi määrittelee palokäyttäytymisluokituksen, joka määritetään testisarjalla, joka simuloi muuntajan altistumista ulkoiselle tulelle. Palokäyttäytymisluokituksessa on kaksi tasoa: F0 ja F1. F0 on perustaso ja F1 korkeampi taso, joka vaatii muuntajan itsestään sammumista ja rajoittamaan lämmön vapautumista ja savun muodostumista testin aikana.

Palokäyttäytymistesti suoritetaan syttämällä tietty määrä polttoainetta (yleensä alkoholia) tietyllä etäisyydellä muuntajasta. Testi mittaa lämpötilaa ja lämpövirtaa muuntajan ympärillä sekä aikaa, jonka muuntaja sammuu itsestään polttoaineen kulutuksen jälkeen. Testillä seurataan myös savun ja myrkyllisten kaasujen muodostumista. F1-luokituksen saavuttamiseksi muuntajan on täytettävä seuraavat kriteerit:

• Muuntajan pinnan huippulämpötilan tulee pysyä tietyn rajan alapuolella.
• Muuntajan on sammuttava itsestään tietyn ajan kuluessa polttoaineen loppumisen jälkeen.
• Lämmön vapautumisnopeuden ja savunmuodostuksen tulee pysyä määriteltyjen kynnysarvojen alapuolella.
• Muuntaja ei saa tuottaa palavia pisaroita, jotka voivat sytyttää viereisiä materiaaleja.
• Muuntajan on säilytettävä eristelujuutensa palotestin jälkeen.

Alla olevassa taulukossa on yhteenveto IEC 60076-11 -standardin mukaisen palokäyttäytymistestin tärkeimmistä parametreista ja Lugao Power Co.,Ltd:n valuhartsimuuntajien tyypillisestä suorituskyvystä.

Tehtaamme Lugaossa testaa valuhartsikuivamuuntajamme IEC 60076-11 -standardin mukaisesti. Ylläpidämme kaikista tuotteistamme testiraportteja, jotka ovat asiakkaiden pyynnöstä saatavilla. Nämä raportit tarjoavat dokumentoitua näyttöä muuntajamme palonestokyvystä, mikä antaa asiakkaillemme luottamusta siihen, että tuote täyttää korkeimmat paloturvallisuusstandardit.

5. Lämmönjohtavuuden ja liekinestokyvyn tasapainottaminen

Kuivatyyppisen muuntajan valuhartsikoostumuksen suunnittelu edellyttää kahden kilpailevan vaatimuksen tasapainottamista: liekinesto ja lämmönjohtavuus. Palonsuojaus saadaan aikaan lisäämällä epäorgaanisia täyteaineita, kuten ATH, jotka vähentävät hartsin palavaa sisältöä. Lämmönjohtavuus on tärkeä muuntajan käämien tuottaman lämmön haihduttamisessa. Korkeampi lämmönjohtavuus mahdollistaa muuntajan toiminnan alhaisemmassa lämpötilassa, mikä lisää sen tehokkuutta ja käyttöikää. Joillakin paloa hidastavilla täyteaineilla on kuitenkin suhteellisen alhainen lämmönjohtavuus, ja niiden pitoisuuden lisääminen voi heikentää hartsin lämpötehoa.

Ratkaisu on korkean lämmönjohtavuuden omaavien täyteaineiden valinta ja täyteaineen hiukkaskokojakauman optimointi. Piidioksidia (SiO2) ja alumiinioksidia (Al2O3) käytetään yleisesti täyteaineina valuhartsimuuntajissa, koska niissä yhdistyy hyvä lämmönjohtavuus ja hyväksyttävät palonestoominaisuudet. Yhdistettynä ATH:n kanssa nämä täyteaineet voivat tarjota sekä palonestokykyä että lämmönjohtavuutta. Myös hiukkaskokojakauma on tärkeä: hyvin lajiteltu karkeiden ja hienojen hiukkasten seos voi saavuttaa korkeamman pakkaustiheyden, mikä parantaa sekä lämmönjohtavuutta että mekaanista lujuutta. Alla olevassa taulukossa on yhteenveto tavallisten valuhartsitäyteaineiden lämmönjohtavuudesta.

Käytämme tehtaallamme patentoitua piidioksidin ja ATH-täyteaineiden sekoitusta saavuttaaksemme tasapainon palonestokyvyn ja lämmönjohtavuuden välillä. Valuhartsikoostumuksemme saavuttaa 1,1-1,5 W/m·K lämmönjohtavuuden säilyttäen samalla 30 %:n tai korkeamman LOI:n. Tämän ansiosta Dry Type Transformers -muuntajamme voivat toimia suurilla kuormilla ylittämättä lämpötilarajoja, samalla kun ne tarjoavat silti sisäasennuksessa vaaditun paloturvallisuuden.

6. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mitä eroa on kuivatyyppisten muuntajien palokäyttäytymisluokituksen F0 ja F1 välillä?

Vastaus: F0 on palokäyttäytymisen perusluokitus ja F1 korkeampi luokitus. F0 edellyttää, että muuntaja on itsestään sammuva, mutta sillä on vähemmän tiukat rajat lämmön vapautumiselle ja savun muodostukselle. F1 edellyttää, että muuntaja täyttää tiukemmat rajat huippulämpötilalle, itsestään sammumisajalle, lämmön vapautumisnopeudelle ja savuntuotannolle. Sisäasennuksille rakennuksissa, joissa on asuttuja tiloja, vaaditaan tyypillisesti F1-luokitus. Lugao Power Co., Ltd.:ssä valuhartsikuivamuuntajamme on suunniteltu täyttämään F1-luokituksen.

Kysymys 2: Tuottaako valuhartsi myrkyllisiä kaasuja palaessaan?

Vastaus: Kuivatyyppisissä muuntajissamme käytetty valuhartsikoostumus on halogeeniton, eli se ei sisällä kloori- tai bromiyhdisteitä, jotka voivat tuottaa myrkyllisiä ja syövyttäviä kaasuja, kuten kloorivetyä tai bromivetyä. Valuhartsimme ensisijaiset hajoamistuotteet ovat vesihöyry, hiilidioksidi ja alumiinioksidi. Tämä tekee valuhartsimuuntajan savusta vähemmän myrkyllistä kuin öljytäytteisen muuntajan savusta, joka voi sisältää monimutkaisen seoksen myrkyllisiä palamistuotteita.

Kysymys 3: Miten valetun hartsin palonestokyky verrattuna nestetäytteisen muuntajan palonestokykyyn?

Vastaus: Valuhartsimuuntajilla on paloturvallisuuden kannalta merkittävä etu nestetäytteisiin muuntajiin verrattuna. Nestetäytteiset muuntajat sisältävät suuren määrän palavaa öljyä, joka voi vuotaa ja aiheuttaa tulipalon. Palavan öljyn lämmön vapautumisnopeus ja savun muodostuminen ovat paljon korkeammat kuin valuhartsin. Valuhartsimuuntajat eivät sisällä nestemäistä polttoainetta ja ne sammuvat itsestään, mikä tekee niistä paljon turvallisempia sisäkäyttöön.

Kysymys 4: Voidaanko valuhartsimuuntaja asentaa huoneeseen ilman palontorjuntaa?

Vastaus: Kyllä, F1-luokituksen mukainen valuhartsikuivamuuntaja voidaan asentaa huoneeseen, jossa ei ole erillisiä palonsammutusjärjestelmiä, mikäli huone täyttää rakennusmääräysten yleiset paloturvallisuusvaatimukset. Valuhartsimuuntajan pieni palovaara tarkoittaa, että se ei vaadi samaa palosuojausta kuin öljytäytteinen muuntaja. Erityisvaatimukset riippuvat kuitenkin paikallisista rakennusmääräyksistä ja toimivaltaisesta viranomaisesta. Tekninen tiimimme voi antaa opastusta projektisi asennusvaatimuksiin.

Kysymys 5: Mitä huoltoa tarvitaan, jotta valuhartsimuuntajan palonestokyky säilyy?

Vastaus: Valuhartsimuuntajan palonestokyky on materiaalille ominaista, eikä se huonone merkittävästi ajan myötä. Säännöllinen huolto on kuitenkin edelleen tarpeen muuntajan yleisen luotettavuuden varmistamiseksi. Tämä sisältää silmämääräisen tarkastuksen halkeamien tai valuhartsin vaurioiden varalta, käämien ja jäähdytyskanavien puhdistamisen pölyn kertymisen estämiseksi sekä eristysvastuksen ja osittaisen purkauksen säännöllisen testauksen. Lugao Power Co., Ltd. tarjoaa huolto-ohjeita ja tukipalveluita kuivatyyppisille muuntajillemme.

7. Johtopäätös

Valuhartsikuivamuuntajan paloa hidastava suorituskyky on seurausta kehittyneestä materiaalijärjestelmästä. Epoksihartsi tarjoaa rakenteellisen ja sähköisen eristyksen, kun taas ATH-täyteaine tarjoaa endotermisen palonestomekanismin. Piidioksiditäyteaine parantaa lämmönjohtavuutta ja mekaanista lujuutta. Yhdessä nämä komponentit muodostavat muuntajan eristemateriaalin, joka kestää syttymistä, sammuu itsestään nopeasti ja vapauttaa vain vähän lämpöä ja savua. Nämä ominaisuudet ovat välttämättömiä sisäasennuksissa, joissa paloturvallisuus on ensisijainen huolenaihe.

Lugao Power Co., Ltd.:ssä tehtaamme suunnittelee ja valmistaa valuhartsikuivamuuntajia, jotka täyttävät korkeimmat paloturvallisuusvaatimukset. Tuotteemme on testattu IEC 60076-11:n mukaisesti ja ne saavuttavat F1-luokituksen. Olemme sitoutuneet tarjoamaan asiakkaillemme luotettavia, turvallisia ja tehokkaita muuntajaratkaisuja. Olitpa suunnittelemassa uutta rakennusta tai päivittämässä olemassa olevaa sähköjärjestelmää, kutsumme sinut ottamaan yhteyttä tekniseen tiimiimme keskustellaksesi tarpeistasi.

Ota yhteyttä Lugao Power Co.,Ltd. tänäänsaadaksesi lisätietoja valuhartsikuivamuuntajistamme ja siitä, kuinka ne voivat täyttää paloturvallisuusvaatimukset.
