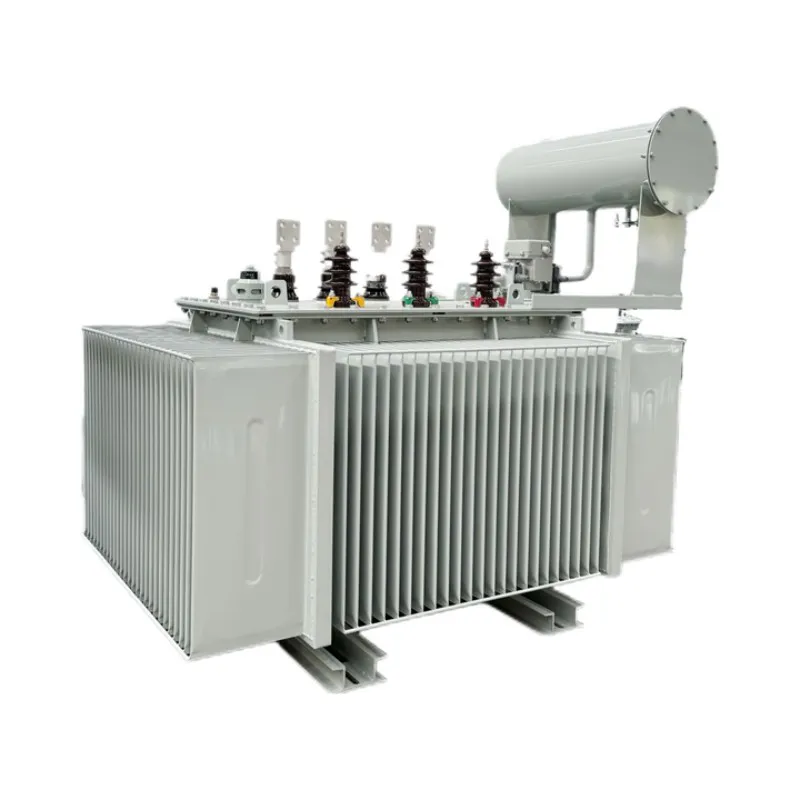

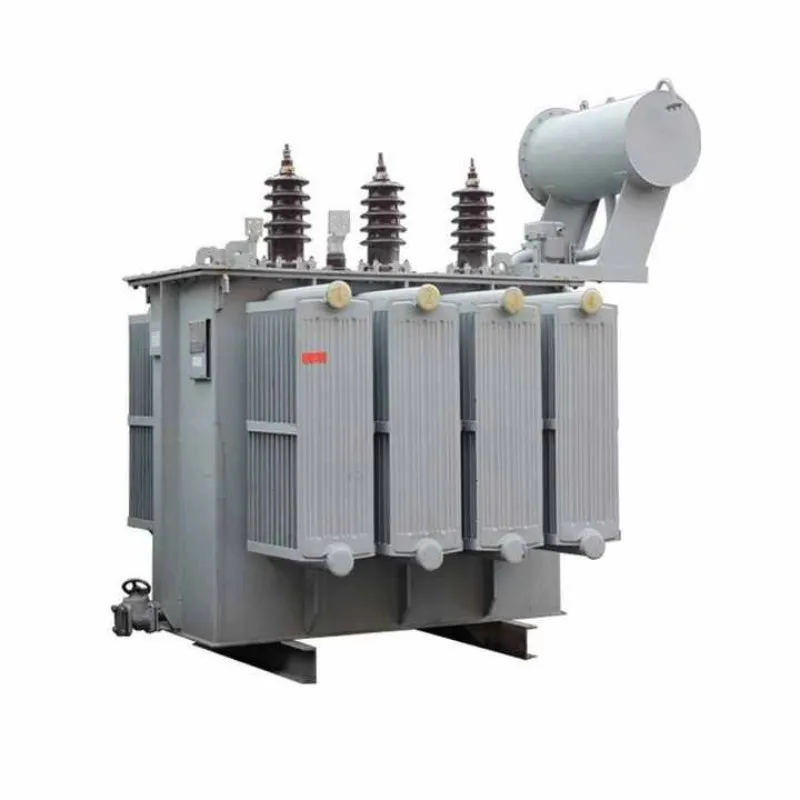

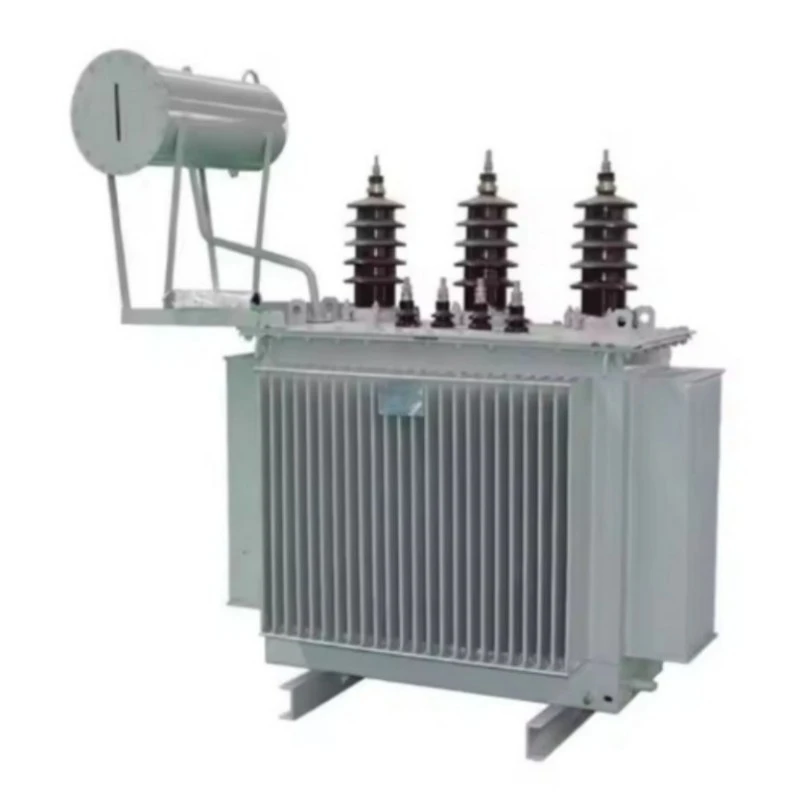

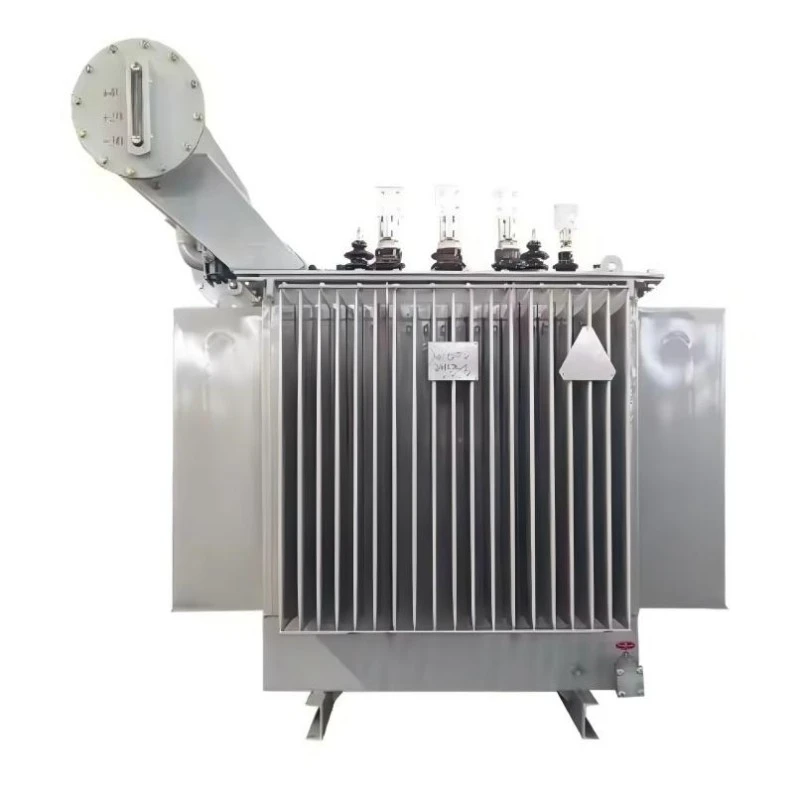

Täysin suljettu kolmivaiheinen energiaa säästävä ulkomuuntaja

Täysin tiivistetty kolmivaiheinen Outdoor Energy Saving Transformer on seuraavan sukupolven jakelulaite, joka on huolellisesti suunniteltu muuntamaan keskijännitesähkö (kuten 10 kV tai 35 kV) turvalliseksi pienjännitesähköksi (400 V/230 V) teollisiin, kaupallisiin ja kotitaloussovelluksiin. Toisin kuin perinteiset muuntajat, jotka vaativat säännöllistä öljynäytteenottoa ja huoltoa, tässä yksikössä on vankka, hermeettisesti suljettu säiliö, joka eristää täysin eristävän öljyn ilmakehästä. Tämä rakenne estää öljyn hapettumisen ja kosteuden sisäänpääsyn, jotka ovat eristeen huononemisen ja rikkoutumisen ensisijaisia ​​syitä.

Tämän muuntajan ytimessä käytetään korkean läpäisevyyden omaavaa kylmävalssattua raeorientoitua piiterästä, jossa on edistynyt porrastettu limitysliitos. Tämä tekniikka minimoi magneettisen hystereesin ja pyörrevirtahäviöt ja saavuttaa tyhjäkäyntihäviön arvot, jotka ylittävät merkittävästi kansalliset energiatehokkuusstandardit. Yksikkö on optimoitu ulkoasennukseen, ja se kestää erinomaisesti äärimmäisiä lämpötiloja, pölyä ja kosteutta, mikä tekee siitä modernin, vähän huoltoa vaativan sähkönjakeluverkon kulmakiven.

Tuotteen ominaisuus ja sovellus

Tärkeimmät ominaisuudet

Huoltovapaa käyttö: Täysin suljettu aaltopahvisäiliö poistaa paisuntasäiliön ja huohottimen tarpeen, mikä estää öljyn vanhenemisen ja pienentää ylläpitokustannuksia.

Poikkeuksellinen energiatehokkuus: Vähentää tyhjäkäyntihäviöitä jopa 20 % verrattuna tavallisiin S11-sarjan muuntajiin optimoidun sydämen ja korkean johtavuuden kuparikäämien ansiosta.

Ylivoimainen ylikuormituskyky:öljyllä upotettu jäähdytysjärjestelmä(ONAN) varmistaa vakaan toiminnan jatkuvassa suurissa kuormituksessa ja huippukysynnän aalloissa.

Kestävä ulkokäyttöön: Rakennettu säänkestävällä pinnoitteella ja IP54-suojauksella, se kestää äärimmäisiä lämpötiloja (-25°C - +40°C), kosteutta ja UV-altistusta.

Korkea oikosulkukestävyys: Mekaanisesti vahvistetut käämit tukevalla kiinnitysjärjestelmällä varmistavat turvallisuuden ja luotettavuuden verkkovikojen aikana.

Pääsovellusskenaariot

Kaupunkien ja maaseudun sähköverkot: Ihanteellinen pienille sähköasemille asuinyhteisöissä, kaupallisissa keskuksissa ja maaseudun sähköistysprojekteissa, joissa luotettavat ja vähän huoltoa vaativat laitteet ovat välttämättömiä. Täysin suljettu kolmivaiheinen energiaa säästävä ulkomuuntaja on erinomainen näissä ympäristöissä.

Teollisuuspuistot ja tehtaat: Tarjoaa vakaata tehoa raskaille koneille, käsittelylinjoille ja tuotantolaitoksille, jotka käsittelevät vaihtuvia kuormia helposti.

Uusiutuvan energian integrointi: Täydellinen aurinko- ja tuulivoimaloihin, joissa kestävyys ulkona ja korkea hyötysuhde ovat kriittisiä verkkoliitäntöjen jännitteen nostamiseksi.

Infrastruktuuriprojektit: Käytetään lentokentillä, metrojärjestelmissä, datakeskuksissa ja sairaaloissa, joissa virransyötön luotettavuudesta ei voida neuvotella.

Väliaikainen ja hätäsähkö: Sen kompakti jalanjälki ja vankka rakenne tekevät siitä ihanteellisen väliaikaisille sähköasemille tai hätäkorjauskohteisiin.

Tuoteparametri (erittely)

Tuotantotiedot

Ydinmateriaali ja valmistusprosessi

Tämän muuntajan ydin on valmistettu erittäin läpäisevästä kylmävalssatusta raeorientoituneesta piiteräksestä. Laminaatiot leikataan tarkasti ja pinotaan 45° porrastetulla limitysliitosprosessilla, mikä varmistaa tiiviin integroidun magneettipiirin. Tämä tekniikka minimoi pyörrevirtahäviöt ja vähentää magnetointivirtaa, mikä muodostaa perustan sen energiansäästökyvylle. Ydin on kiinnitetty puolikuivalla lasiteipillä tärinän vähentämiseksi ja hiljaisen toiminnan varmistamiseksi.

Käämitysrakenne

Sekä suur- että pienjännitekäämit on valmistettu hapettomista kuparijohtimista, jotka on valittu niiden korkean johtavuuden ja pienten resistanssihäviöiden vuoksi. Pienjännitekäämitys käyttää foliokäämitystä pitkittäisillä öljykanavilla, mikä paitsi lisää lämmönpoistoa, myös tarjoaa erinomaisen mekaanisen lujuuden kestämään oikosulkuvoimia.

Säiliö- ja tiivistystekniikka

Tämän muuntajan ominaispiirre on sen täysin suljettu aaltopahvisäiliö. Perinteisistä malleista poiketen aaltopahvipaneelit laajenevat ja supistuvat mukautumaan lämpötilanvaihteluista johtuviin öljymäärän muutoksiin, mikä eliminoi perinteisen paisuntasäiliön tarpeen. Tämä luo täysin suljetun järjestelmän, joka estää eristeöljyä joutumasta kosketuksiin ulkoilman kanssa, mikä eliminoi hapettumisen, kosteuden imeytymisen ja lietteen muodostumisen. Paineenalennusventtiili ja erittäin tarkka öljytason mittari ovat vakiovarusteita.

Eristysjärjestelmä

Täysin suljetussa kolmivaiheisessa ulkona energiaa säästävässä muuntajassa käytetään korkealaatuista mineraalieristysöljyä, joka käy läpi tiukan tyhjiökuivaus- ja öljytäytönprosessin. Tämä varmistaa, että säiliöön ei jää jäännösilmaa tai kosteutta, mikä tarjoaa korkean osittaisen purkauksen aloitusjännitteen ja takaa pitkän aikavälin dielektrisen luotettavuuden.

Laadunvarmistus ja sertifiointi

Sertifikaatit: ISO 9001:2008, CE ja kattavat tyyppitestausraportit kansallisilta muuntajatestauskeskuksilta.

Rutiinitestaus: Jokainen yksikkö käy läpi 100 %:n tehdastestauksen, mukaan lukien tyhjäkäynti-, kuormitushäviö-, oikosulkuimpedanssi-, indusoituneen ylijännitteen kesto- ja osittaisen purkaustestit.

Laadunvalvonta: Valmistusprosessimme sisältää reaaliaikaisen sydämen kokoonpanon, käämityksen ja lopullisen kokoonpanon valvonnan sen varmistamiseksi, että jokainen muuntaja täyttää tiukat laatukriteerimme.

Miksi valita Lugao Power?

Lugao Powerin valinta tarkoittaa investoimista tuotteeseen, joka on suunniteltu pitkäikäiseksi. Asiantuntemuksemme täysin suljetun kolmivaiheisen ulkona toimivan energiaa säästävän muuntajan valmistuksessa varmistaa, että saat yksikön, joka ei ainoastaan ​​täytä sähkövaatimuksiasi, vaan myös auttaa vähentämään hiilidioksidipäästöjä ja käyttöbudjetteja.

Huoltopalvelu

5 vuoden takuu: Takaamme vuotamattoman ja maalin kuoriutumattoman toiminnan. Kaikki normaalikäytössä olevat valmistusvirheet korvataan ilmaisella korjauksella tai vaihdolla.

Elinikäinen huoltotuki: Varaosat ja tekninen tuki ovat saatavilla muuntajan koko käyttöiän ajan.

30 vuoden käyttöikä: Suunniteltu korkealaatuisista materiaaleista takaamaan kolmen vuosikymmenen luotettavan suorituskyvyn.

Nopea vastaus: Laitevian sattuessa tiimimme vastaa tunnin kuluessa ilmoituksesta ja lähettää teknisen henkilöstön paikalle 24 tunnin sisällä kotimaassa.

Pakkaus & Toimitus

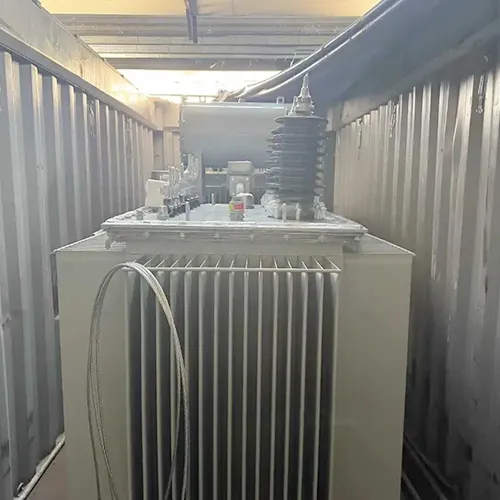

Pakkaus: Täysin suljettu kolmivaiheinen ulkona oleva energiansäästömuuntaja on pakattu turvallisesti säänkestävään puulaatikkoon tai kääritty optimaalisen suojan takaamiseksi kuljetuksen aikana.

Toimitusolosuhteet: Toimitetaan öljyllä täytettynä säiliön ollessa täysin tiivis ja mukana on tehtaan testiraportit, asennusohjeet ja yksityiskohtaiset mittapiirustukset.

Vakiovarusteet: Jokainen yksikkö sisältää öljymäärän mittarin, paineenalennusventtiilin, lämpömittarin, suur- ja pienjänniteholkit, maadoituspultit ja täydellisen laitteistosarjan asennusta varten.

Q&A: Usein kysytyt kysymykset

Kysymys 1: Mikä on täysin suljettu kolmivaiheinen ulkona toimiva energiaa säästävä muuntaja?

A1: Se on jakelumuuntaja, joka on suunniteltu ulkokäyttöön hermeettisesti suljetulla säiliöllä. Toisin kuin perinteiset öljyn paisuntasäiliöllä varustetut yksiköt, tämä rakenne estää eristeöljyä joutumasta kosketuksiin ilman kanssa, mikä eliminoi hapettumisriskin ja kosteuden imeytymisen, mikä vähentää merkittävästi huoltotarvetta ja pidentää sen käyttöikää.

Q2: Kuinka tämä muuntaja säästää energiaa vanhoihin malleihin verrattuna?

A2: Energiansäästöä saavutetaan käyttämällä erittäin läpäisevää raeorientoitua piiterästä ja optimoitua ydinsaumarakennetta. Tämä vähentää tyhjäkäyntiä (hystereesi- ja pyörrevirta) häviöitä yli 15-20 % verrattuna perinteisiin S9- tai S11-sarjan muuntajiin, mikä johtaa huomattaviin sähkölaskujen alenemiseen yksikön käyttöiän aikana.

Q3: Onko tämä muuntaja todella huoltovapaa?

A3: Kyllä, normaaleissa käyttöolosuhteissa. Koska täysin suljetussa kolmivaiheisessa ulkona energiaa säästävässä muuntajassa käytetään aallotettua säiliötä ilman huohotinta, öljy ei koskaan hajoa altistuessaan ilmalle tai kosteudelle. Tämä eliminoi säännöllisen öljyn testauksen, suodatuksen tai vaihdon tarpeen, jota vaaditaan perinteisiltä muuntajilta.

Q4: Voiko tämä muuntaja käsitellä oikosulkutilanteita turvallisesti?

A4: Ehdottomasti. Se on suunniteltu mekaanisesti vahvistetuilla käämeillä käyttämällä kalvokäämiä pienjännitekäämejä ja kestävää kiinnitysjärjestelmää. Kaikille laitteille tehdään tiukat oikosulkutestit tyyppitestausvaiheen aikana sen varmistamiseksi, että ne kestävät verkkoviat ilman vaurioita.
