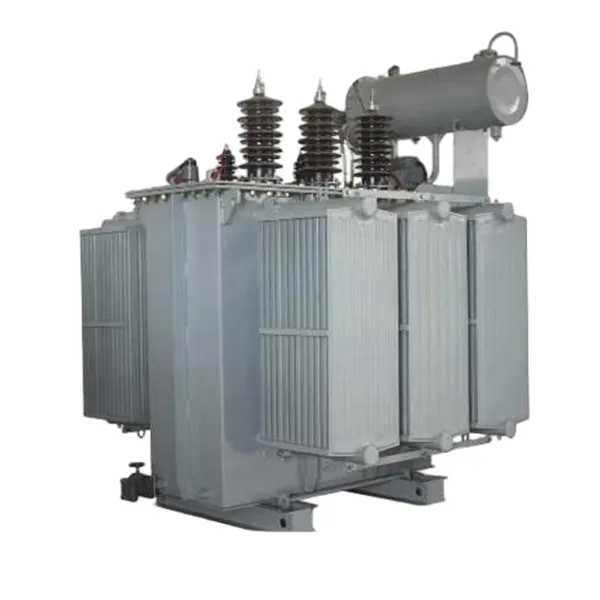

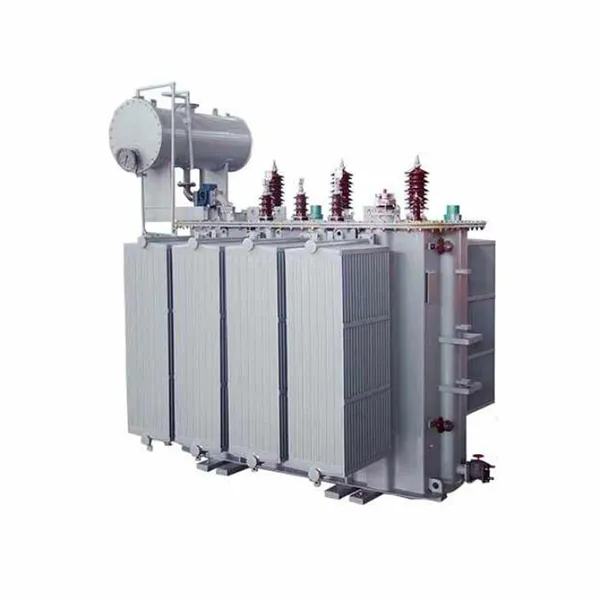

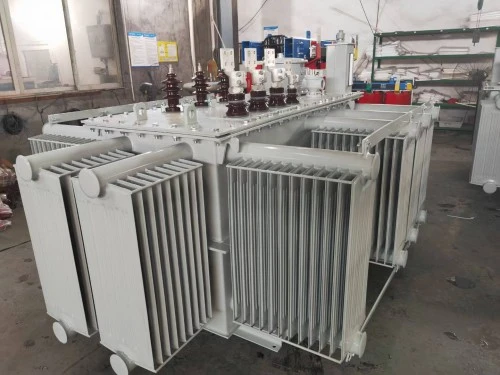

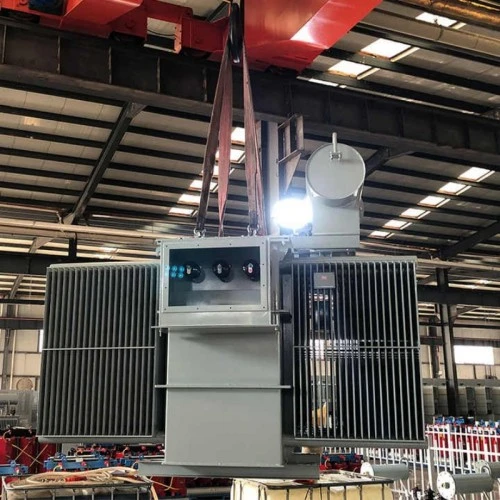

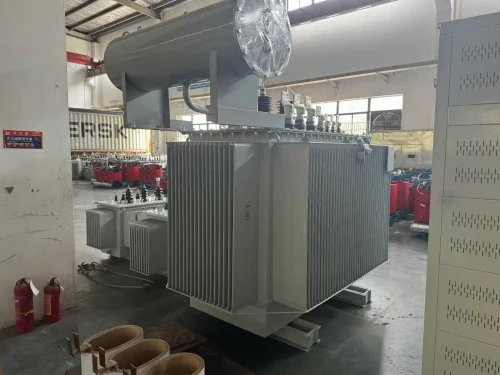

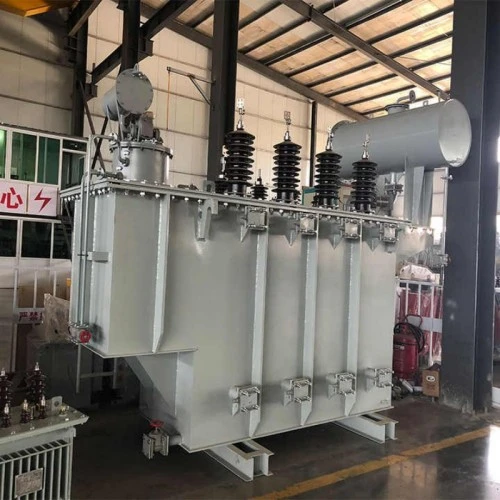

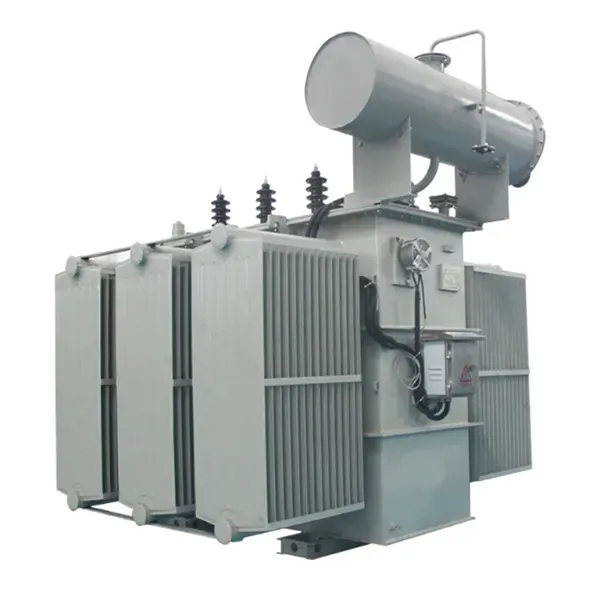

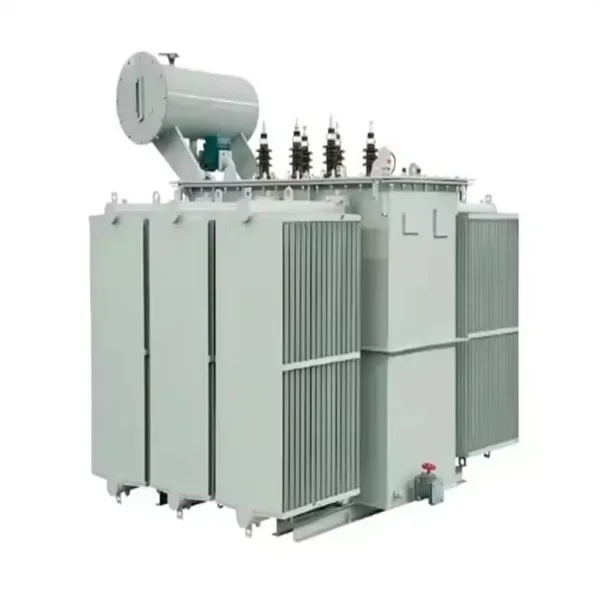

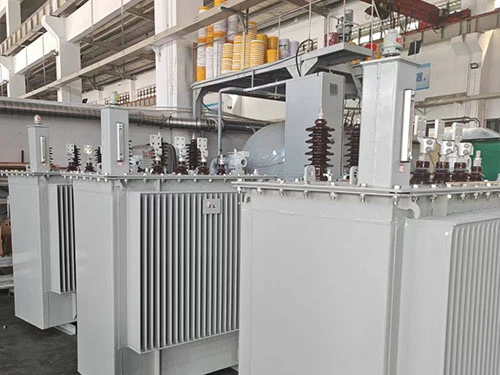

Kaksikäämitys, yksivaiheinen öljyn upotettu ONAN-muuntaja

Kaksikäämininen yksivaiheinen öljyn upotettu ONAN-muuntaja edustaa tavanomaisen mutta erittäin luotettavan tehonmuuntotekniikan huippua. kloLugao Power Co., Ltd.,ymmärrämme, että minkä tahansa sähkönjakeluverkon selkäranka on sen muuntajien kestävyys. Tämä malli on suunniteltu erityisesti pienentämään tai nostamaan jännitettä kahden erillisen sähköpiirin välillä käyttämällä ensiö- ja toisiokäämikokoonpanoa, jotka on erotettu erittäin läpäisevällä piiteräksisellä ytimellä.

"ONAN" (Oil Natural Air Natural) -merkintä tarkoittaa, että tämä laite perustuu luonnolliseen konvektioprosessiin. Eristävä öljy kiertää luonnollisesti lämpeneessään siirtäen lämpöenergiaa säiliön seinämiin, jotka sitten haihtuvat ympäröivään ilmaan. Tämä eliminoi ulkoisten jäähdytystuulettimien tai pumppujen tarpeen, mikä johtaa muuntajaan, joka ei ole vain hiljainen, vaan myös huomattavasti vähemmän altis mekaanisille vioille.

Toisin kuin automaattimuuntajat, kaksikäämitys, yksivaiheinen öljyupotettu ONAN-muuntajamme tarjoaa täydellisen sähköisen eristyksen ensiö- ja toisiopuolen välillä. Tämä galvaaninen eristys on kriittinen turvallisuuden kannalta, se suodattaa tehokkaasti harmonisia yliaaltoja ja suojaa herkkiä alavirran laitteita ohimeneviltä ylijännitteiltä. Käytetäänpä sitä korkeajännitteisissä sähköasemissa tai kaupallisten kompleksien palvelun sisääntulomuuntajana, tämä yksikkö takaa poikkeuksellisen oikosulkukestävyyden ja lämpösuorituskyvyn.

Tuoteparametri (erittely)

Lugao Power Co., Ltd. valmistaa näitä yksiköitä pitkälle räätälöitynä vastaamaan tiettyjä verkkovaatimuksia. Alla on vakiomuotoiset tekniset tiedot:

Tuotteen ominaisuus ja sovellus

K: Miksi valita Two Winding -malli automaattisen muuntajan sijaan?

1. Tarjoaa fyysisen ja sähköisen eristyksen HV- ja LV-piirien välillä.

2. Estää jännitteitä (esim. salaman) siirtymästä toissijaiselle puolelle.

3. Välttämätön turvallisuuden kannalta asuin-, teollisuus- ja lääketieteellisissä tiloissa.

4. Tarjoaa paremman jännitteen säädön vaihtelevien kuormien alla.

K: Miksi käyttää ONAN-jäähdytystä pakkojäähdytyksen sijaan?

1. Ei liikkuvia osia (ei puhaltimia, ei pumppuja) – nolla riskiä apujärjestelmän vioista.

2. Ihanteellinen syrjäisiin paikkoihin, joissa on rajoitettu pääsy huoltoon.

3. Hiljainen toiminta – sopii meluherkkiin ympäristöihin.

4. Elinikä ylittää usein 25 vuotta minimaalisella toimenpiteellä.

K: Kuinka Lugao Power varmistaa ytimen ja käämin laadun?

1. Käyttää CRGO-piiterästä, jossa on step-lap-ydinrakenne.

2. Vähentää tyhjäkäyntihäviöitä lähes 20 % tavallisiin pinottuihin ytimiin verrattuna.

3. Käämit korkean johtavuuden kuparista tai alumiinista, tasaisesti kierretty.

4. Jokaiselle yksikölle tehdään lämpökäyttö- ja ylijännitetestit ennen tehtaalta lähtöä.

Erityiset sovellusskenaariot

1. Maaseudun sähkönjakelu: Sähkölinjojen laajentaminen maatalouspumppuihin ja etätiloihin.

2. Rautatiesignalointi: Luotettavan tehon tarjoaminen radanvarren laitteille.

3. Asuinkompleksit: Keskijännitteen alentaminen 120 V/240 V:iin omakotitaloissa tai kerrostaloissa.

4. Teollisuusvalaistus: Tehoa vaativiin teollisuusvalaistusverkkoihin.

5. Uusiutuva integraatio: Kytkentä aurinkoinverttereillä eristettyjen yksivaiheisten kuormien syöttämiseksi.

Tuotantotiedot

1. Sydän- ja käämitysrakenne

Kaksikäämiisen yksivaiheisen öljyupotetun ONAN-muuntajan sydän on sen ytimessä. Lugao Power käyttää tarkasti leikattua, jiirrettyä ydintä, joka on valmistettu erittäin läpäisevästä CRGO-teräksestä. Tämä muotoilu minimoi ilmavälin ja vähentää merkittävästi magnetointivirtaa ja melua. Käämit on sijoitettu samankeskisesti - LV-käämi on sijoitettu lähemmäksi sydäntä, ja HV-käämi on kiedottu sen ympärille. Tämä järjestely optimoi sähkömagneettisen kytkennän ja mekaanisen lujuuden.

2. Eristys ja säiliö

Käytämme korkealaatuista muuntajaöljyä (mineraaliöljyä tai luonnonesteriä pyynnöstä), joka toimii sekä dielektrisenä eristeenä että jäähdytysväliaineena. Säiliö on valmistettu kestävästä teräksestä, pinnoitettu viisivaiheisella pintakäsittelyprosessilla: rasvanpoisto, fosfatointi, pohjamaalaus, välimaalaus ja viimeinen pintamaali UV-kestävällä maalilla. Tämä varmistaa korroosionkestävyyden rannikolla tai kosteissa ympäristöissä.

3. Laadunvarmistus ja sertifioinnit

Jokainen yksikkö on valmistettu ISO 9001:2015 -standardien mukaisesti. Testausprotokollamme sisältävät:

1. Rutiinitestit: käämivastuksen mittaus, jännitesuhdetesti, tyhjäkäyntihäviön ja virran mittaus, oikosulkuimpedanssi ja dielektriset testit.

2. Tyyppitestit: Lämpötilan nousutesti, salamaimpulssitesti (LI) ja oikosulkukestävyystesti.

3. Meillä on sertifioinnit, jotka täyttävät maailmanlaajuiset standardit, kuten IEC 60076 ja ANSI/IEEE C57.12.00, ja varmistamme, että muuntajamme hyväksytään kansainvälisillä markkinoilla.

Miksi valita Lugao Power? (Kilpailijavertailu)

Kun hankitaan kaksikäämistä yksivaiheista öljyupotettua ONAN-muuntajaa, markkinat ovat täynnä edullisia vaihtoehtoja, jotka vaarantavat materiaalin laadun. Tästä syystä Lugao Power Co., Ltd. erottuu:

Sitoumuksemme: Emme vain myy muuntajia; tarjoamme suunniteltuja ratkaisuja. Tekninen tiimimme auttaa impedanssilaskelmissa, käämikytkimien kokoonpanoissa ja asennusohjeissa. Lugao Powerilla saat kaksikäämiisen yksivaiheisen öljyupotetun ONAN-muuntajan, joka tuottaa jatkuvasti alhaisemmat kokonaiskustannukset (TCO) vähentyneiden huoltotarpeiden ja paremman energiatehokkuuden ansiosta.

Sovellustapaustutkimus: maaseudun sähköistysprojekti

Vuoden 2024 toisella vuosineljänneksellä Kaakkois-Aasian kunnallinen laitos kohtasi usein tuotujen kuivatyyppisten muuntajien vikoja salamajännitteiden vuoksi. He siirtyivät käyttämään Lugao Powerin kaksikäämisiä yksivaiheisia öljy upotettuja ONAN-muuntajayksiköitä (50 kVA, 11 kV/230 V).

Tulokset:

1. Pienempi vikaprosentti: 0 %:n vikaprosentti kahden monsuunikauden aikana.

2. Lämpöteho: ONAN-jäähdytys piti käämityslämpötilat 15°C alempana kuin aikaisemmissa yksiköissä 90 %:n kuormituksella.

3. Huolto: Voimalaitos ilmoitti, ettei huoltotoimenpiteitä ollut tehty vankan öljynsuojajärjestelmän ansiosta.

Pakkaus & Toimitus

Ymmärtäen, että logistiikka voi olla yhtä kriittistä kuin valmistus, Lugao Power varmistaa, että jokainen kaksikäämiinen yksivaiheinen öljyupotettu ONAN-muuntaja on pakattu maailmanlaajuista kuljetusta varten.

Pakkaus: Yksiköt toimitetaan täytettynä korkealaatuisella eristeöljyllä. Käytämme vientiin puisia laatikoita (ISPM 15 sertifioitu) tai teräsrunkoja suojakääreillä. Ylijännitesuojat ja holkit on pakattu erikseen iskuja vaimentavaan vaahtoon kuljetusvaurioiden estämiseksi.

Dokumentaatio: Jokainen lähetys sisältää kattavan käsikirjan, testiraportit ja asennuskaaviot.

Toimitusaika: Vakioyksiköt ovat saatavilla 20--25 työpäivässä. Räätälöidyt tilaukset vaativat 30--35 päivää.

Lastaussatama: Ningbo.

Usein kysytyt kysymykset (FAQ)

Q1: Voidaanko tätä muuntajaa käyttää ulkona äärimmäisissä lämpötiloissa?

V: Ehdottomasti. ONAN-jäähdytysjärjestelmä on suunniteltu kestämään -25°C - +50°C ympäristön lämpötiloja. Äärimmäisissä ympäristöissä (aavikko tai arktinen) Lugao Power voi säätää öljymäärää ja säiliön jäähdyttimen rakennetta vastaavasti. Vankka säiliön pinnoite varmistaa UV- ja kosteudenkestävyyden, mikä tekee kaksikäämitystä yksivaiheisesta öljyn upotettavasta ONAN-muuntajasta ihanteellisen pylväs- tai maanpinnan ulkoasennuksiin.

Q2: Mikä on tämän muuntajan tyypillinen käyttöikä?

V: Oikealla asennuksella ja säännöllisillä öljytesteillä käyttöikä on tyypillisesti 25-30 vuotta. Sydän ja käämit on suunniteltu lämpöluokkaan, joka mahdollistaa 30 vuoden eristeen käyttöiän nimelliskuormitusolosuhteissa. Lugao Power tarjoaa normaalin 5 vuoden valmistustakuun, ja saatavilla on laajennettuja palvelusopimuksia.

Q3: Tarjoatko käämikytkimiä jännitteen säätelyyn?

V: Kyllä. Tarjoamme sekä Off-Circuit Tap Changers (OCTC) että On-Load Tap Changers (OLTC) sovelluksesta riippuen. Vakiojakelua varten integroimme jännitteettömät hanat (+/- 2,5 % tai 5 %) sopeutuaksemme verkon vaihteluihin. Jos olet ostamassa kaksikäämistä yksivaiheista öljyupotettua ONAN-muuntajaa herkille teollisuuslaitteille, jotka vaativat jatkuvaa jännitettä, voimme asentaa OLTC-järjestelmän.

Q5: Mitä eroa on tavallisella muuntajalla ja tarjoamallasi "Heavy Duty" -muuntajalla?

V: Vakioyksikkömme on rakennettu kaupalliseen ja yleiseen asuinkäyttöön. Meidän "Heavy Duty" -versiommeKaksikäämitys, yksivaiheinen öljyn upotettu ONAN-muuntajaSiinä on suurempi kuparipoikkileikkaus, vahvistettu ydinhaarukka ja korkeampi laatuinen eristävä öljy (luonnollinen esteri), joka kestää jopa 150 %:n syklisiä ylikuormituksia lyhytkestoisesti. Tämä on ihanteellinen hitsaussovelluksiin, kaivoslaitteisiin tai maatalouskuormiin, joissa käynnistysvirrat ovat korkeat.

Ota yhteyttä Lugao Power Co., Ltd.:hen jo tänään

Varmista sähköverkkosi jatkuvuus. Valitse kaksikäämitys, yksivaiheinen öljyupotettu ONAN-muuntajamme kestävyys, tehokkuus ja turvallisuus. Tarjouksia, teknisiä piirustuksia tai joukkotilausalennuksia varten käytä alla olevaa kyselylomaketta.
