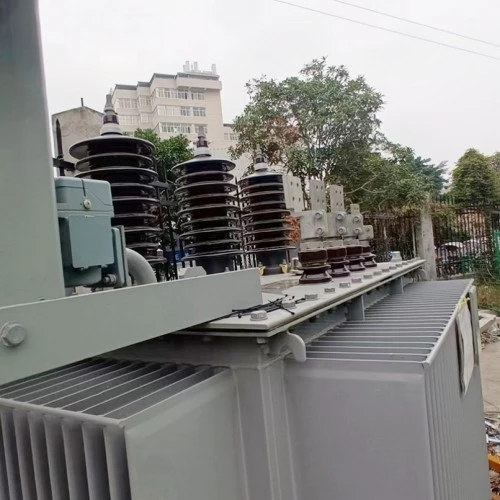

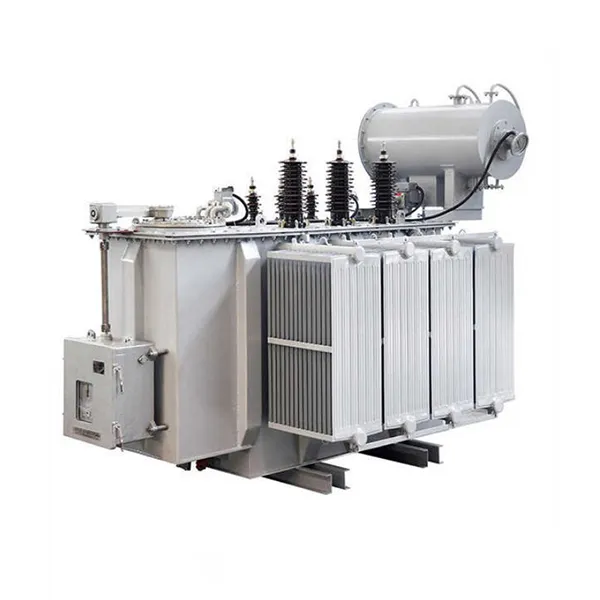

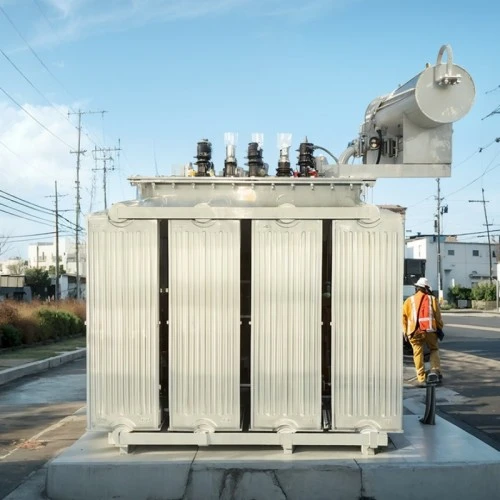

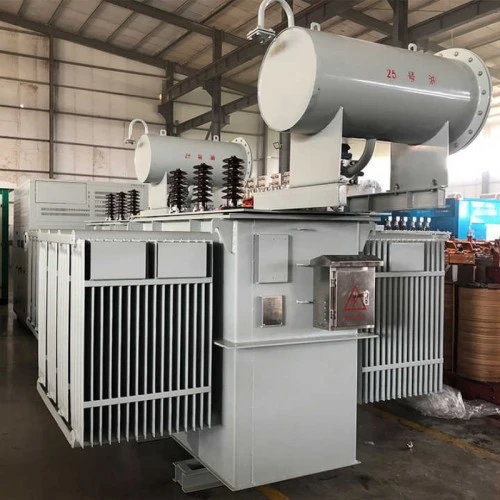

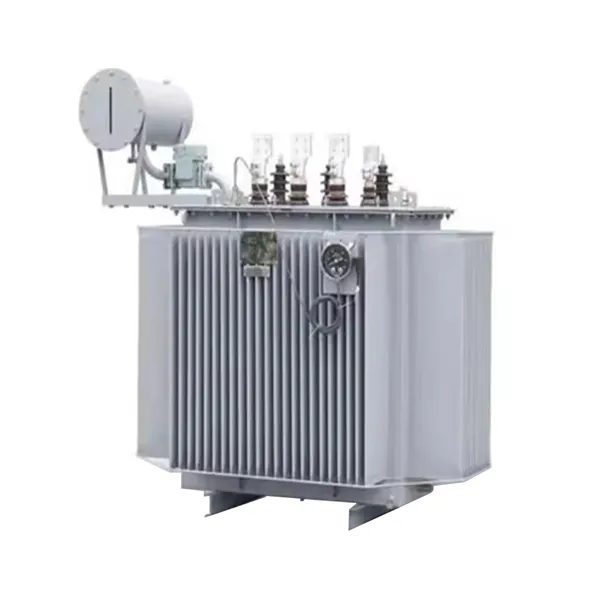

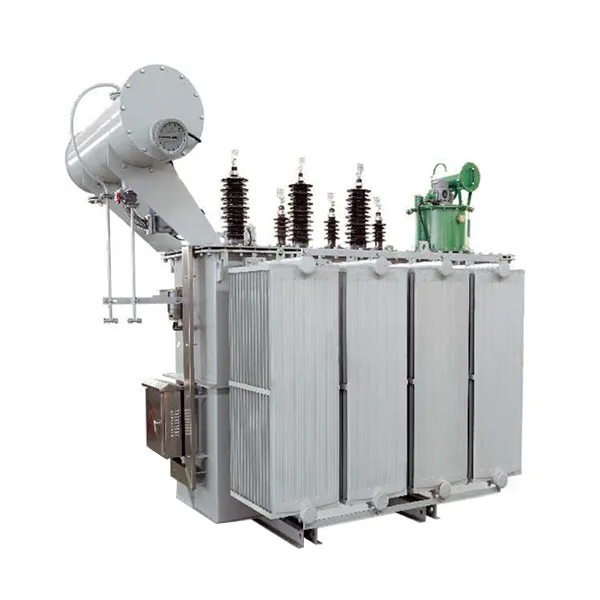

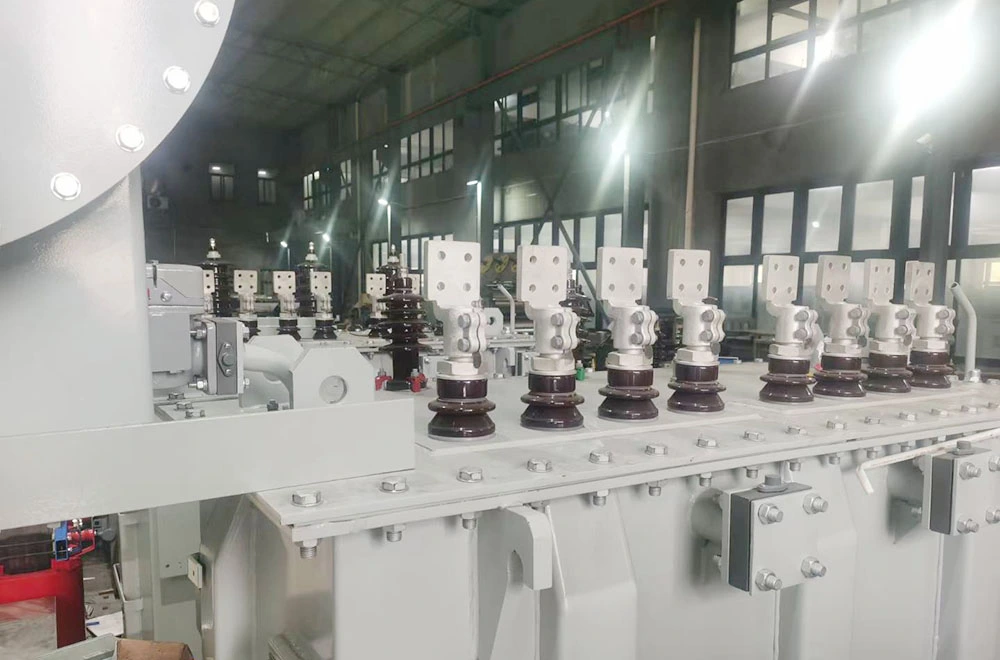

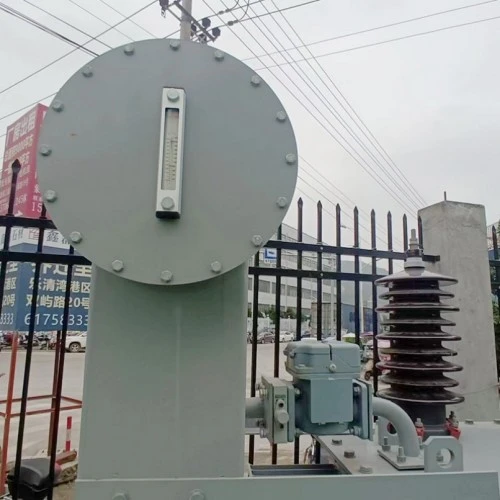

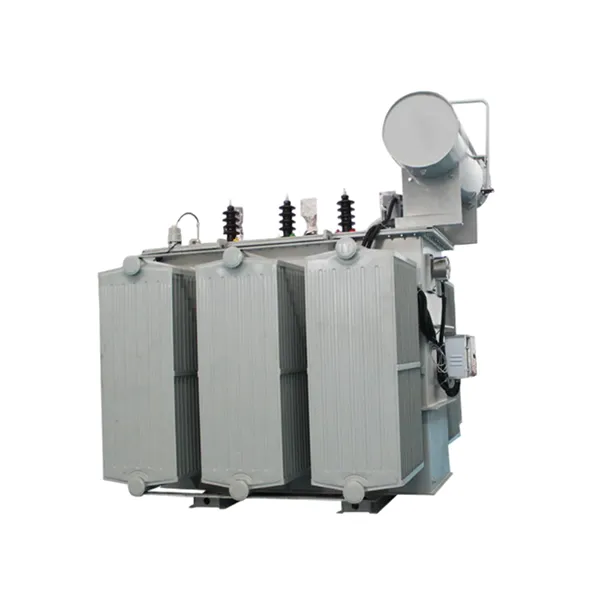

500kva öljyupotettu ulkokäyttöinen korkeajännitemuuntaja

Tämä kolmivaiheinen öljyun upotettu ulkokäyttöinen suurjännitemuuntaja, jonka nimellisarvo on 500 kVA, on suunniteltu alentamaan korkeat jännitteet, kuten 10 kV tai 35 kV, matalajännitetasolle, kuten 0,4 kV, mikä tekee siitä ihanteellisen päätejakelujärjestelmiin. Muuntajassa on ydin, joka on valmistettu erittäin läpäisevästä kylmävalssatusta raeorientoituneesta piiteräksestä, ja siinä on porrastettu limitys, joka vähentää tehokkaasti hystereesiä ja pyörrevirtahäviöitä. Tyhjäkuormitushäviöarvot ylittävät huomattavasti kansalliset standardit.

Sekä korkea- että pienjännitekäämit on valmistettu hapettomista kuparijohtimista. Pienjännitekäämitys käyttää foliokäämitystä pitkittäisillä öljykanavilla, mikä parantaa merkittävästi mekaanista lujuutta ja oikosulkukestävyyttä. Täysin suljettu aallotettu säiliörakenne tarjoaa erinomaisen lämmönpoiston samalla kun se kompensoi automaattisesti öljymäärän muutoksia. Tämä rakenne estää eristävän öljyn ja ympäröivän ilman välisen kosketuksen, eliminoi öljyn hapettumisen ja kosteuden sisäänpääsyn, mikä pidentää käyttöikää.

Öljyllä upotettu muuntaja tukee useita kosketusalueita (±5 %, ±2×2,5 %) verkon jännitteen vaihteluiden huomioon ottamiseksi. Sen kompakti, vankka rakenne sopii pylväisiin, alustaan ​​tai maanpinnan tasoon asennettaviin ulkoasennuksiin, mikä takaa luotettavan suorituskyvyn erilaisissa ilmasto-olosuhteissa.

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

Tärkeimmät ominaisuudet

Korkea energiatehokkuus: Hyödynnä erittäin läpäisevää piiterästä ja optimoitua ydinrakennetta, mikä vähentää tyhjäkäyntihäviötä yli 15 % perinteisiin tuotteisiin verrattuna ja tarjoaa mitattavia energiansäästöjä laitteen elinkaaren aikana.

Täysin tiivis rakenne: Aallotettu säiliörakenne eliminoi paisuntasäiliön tarpeen, mikä estää öljyn hapettumisen ja kosteuden imeytymisen, mikä mahdollistaa huoltovapaan käytön.

Ylivoimainen säänkestävyys: Toimii luotettavasti ympäristön lämpötiloissa -25 °C - +40 °C ja korkeudessa jopa 1000 metrin korkeudessa. IP54-suojaus takaa pölyn ja sateen kestävyyden.

Korkea oikosulkukestävyys: Käämit on mekaanisesti vahvistettu vankalla kiinnitysjärjestelmällä, joka on läpäissyt oikosulkuiskutestit turvallisuuden varmistamiseksi verkkovikojen aikana.

Joustava asennus: Kompaktit mitat tukevat pylväsasennusta, alusta- tai maanpinnan tasoa, mukautuen sekä kaupunkien että maaseudun rajoituksiin.

Pääsovellusskenaariot

Kaupunkien sähkönjakeluverkot: Soveltuvat asuinalueille, liikealueille ja teollisuuspuistoille, joissa tarvitaan luotettavaa päätejakelua.

Teollisuustilat: Tarjoaa vakaata pienjännitevirtaa tuotantolaitoksille, käsittelylinjoille ja raskaille koneille, jotka käsittelevät vaihtelevia kuormia helposti.

Uusiutuvan energian projektit: Käytetään laajasti aurinko- ja tuulivoimantuotantojärjestelmissä tehostus- tai jakelusovelluksiin, ja ne soveltuvat hyvin ulkoympäristöön.

Infrastruktuurirakentaminen: Käytetään lentokentillä, metrojärjestelmissä, sairaaloissa ja datakeskuksissa, joissa korkea virransyötön luotettavuus on kriittistä.

Väliaikainen ja hätävirtalähde: Kompakti ja kuljetettava rakenne tekee siitä ihanteellisen tilapäisiin sähköasemiin tai hätäkorjausskenaarioihin.

Tuotantotiedot

Ydinmateriaali ja valmistusprosessi

Ydin on valmistettu erittäin läpäisevästä kylmävalssatusta rakeorientoituneesta piiteräksestä, jossa on 45° porrastettu limitysrakenne. Ydinlaminaatiot leikataan tarkasti ja pinotaan automaattisesti tiiviiden liitosten ja tasaisten magneettisten kulkureittien varmistamiseksi. Ydin on sidottu tukevasti puolikuivalla lasiteipillä, mikä minimoi tärinän ja melun ja vähentää tyhjäkäyntihäviöitä.

Käämitysrakenne

Sekä korkea- että pienjännitekäämit on kääritty hapettomilla kuparijohtimilla, mikä tarjoaa korkean sähkönjohtavuuden ja alhaiset resistanssihäviöt. Pienjännitekäämissä on foliokäämitys, jossa on tasainen kerrosten välinen eristys ja pitkittäiset öljykanavat, mikä parantaa merkittävästi mekaanista lujuutta ja oikosulkukestävyyttä.

Eristys ja jäähdytysjärjestelmä

Laadukas mineraalieristeöljy toimii sekä dielektrisenä väliaineena että jäähdytysnesteenä tarjoten erinomaisen kemiallisen vakauden ja dielektrisen lujuuden. Öljypaperieristysjärjestelmä käy läpi tiukat tyhjiökuivaus- ja öljytäyttöprosessit jäännöskosteuden ja ilmakuplien poistamiseksi, mikä varmistaa, että osittaisen purkauksen alkujännite ylittää selvästi standardivaatimukset.

Säiliö ja tiivisterakenne

Säiliössä on aallotettu paneelirakenne, joka tarjoaa sekä lämmönpoiston että lämpölaajenemisen kompensoinnin, mikä eliminoi ulkoisen paisuntasäiliön tarpeen. Täysin tiivis rakenne estää öljyn hapettumisen ja kosteuden sisäänpääsyn ja varmistaa huoltovapaan toiminnan koko muuntajan käyttöiän ajan. Paineenalennusventtiili ja öljymäärän mittari ovat vakiovarusteita.

Laadun ja testauksen vakuutus

Jokainen öljyupotettu ulkokäyttöinen korkeajännitemuuntaja se käy läpi kattavat rutiini- ja tyyppitestit ennen toimitusta, mukaan lukien tyhjäkäynti- ja kuormitushäviömittaukset, oikosulkuimpedanssitestit, indusoidun ylijännitteen kestotestit, osapurkaustestit ja salamaimpulssitestit. Kaikki keskeiset suorituskykyindikaattorit ylittävät sekä kansallisten standardien että IEC-spesifikaatioiden vaatimukset, mikä takaa pitkän aikavälin vakaan toiminnan monimutkaisissa kenttäolosuhteissa.

Q&A: Key Product Insights

Q1: Mikä on 500 kVA:n öljyupotettu ulkokäyttöinen korkeajännitemuuntaja ja missä sitä käytetään?

V: Tämä muuntaja alentaa korkeat jännitteet, kuten 10 kV tai 35 kV, matalille jännitetasoille, kuten 0,4 kV, kapasiteetilla 500 kVA. Sitä käytetään laajasti kaupunkien jakeluverkoissa, teollisuuspuistoissa, uusiutuvan energian projekteissa ja infrastruktuurisovelluksissa, joissa ulkoasennus ja pitkäaikainen luotettavuus ovat tärkeitä.

Q2: Mikä tekee tästä muuntajasta energiatehokkaan?

V: Energiatehokkuus saavutetaan käyttämällä erittäin läpäisevää raeorientoitunutta piiterästä ja optimoitua ydinsaumarakennetta. Nämä ominaisuudet vähentävät tyhjäkäyntiä yli 15 % perinteisiin tuotteisiin verrattuna, mikä säästää merkittävästi sähköä muuntajan käyttöiän aikana.

Q3: Mitä etuja täysin suljetusta rakenteesta on?

V: Täysin suljettu aaltopahvisäiliö eliminoi paisunta- ja ilmausjärjestelmän tarpeen. Se estää eristävää öljyä joutumasta kosketuksiin ilmakehän ilman kanssa välttäen hapettumista ja kosteuden imeytymistä. Tämä vähentää huoltotarvetta ja pidentää sekä öljyn että muuntajan käyttöikää.

Q4: Kuinka tämä muuntaja toimii oikosulkuolosuhteissa?

V: 500 kVA:n öljyupotettu ulkokäyttöinen korkeajännitemuuntaja on suunniteltu mekaanisesti vahvistetulla käämirakenteella ja tukevalla kiinnitysjärjestelmällä. Se on läpäissyt oikosulkuiskutestit kansallisesti tunnustetuissa testauslaboratorioissa, mikä takaa luotettavan suorituskyvyn ja turvallisuuden verkkovikojen aikana.

Q5: Mitä takuuta ja myynnin jälkeistä tukea tarjotaan?

V: Tarjoamme 5 vuoden takuun, joka kattaa valmistusvirheet normaalikäytössä. Tarjolla on elinikäinen tekninen tuki ja varaosien saatavuus. Vian sattuessa vastaamme tunnin kuluessa ilmoituksesta ja lähetämme teknisen henkilöstön 24 tunnin sisällä kotimaassa. Muuntaja on suunniteltu vähintään 30 vuoden käyttöikään.

Miksi valita Lugao Power?

Sertifiointi ja laadunvarmistus

ISO 9001:2008 laatujärjestelmä sertifioitu

CE-merkitty

Tyyppitestiraportit National Transformer Quality Supervision and Testing Centeristä

100 % rutiinitestaus ennen toimitusta: tyhjäkäyntihäviö, kuormitushäviö, oikosulkuimpedanssi, indusoitu ylijännite, osittainen purkaus, salamaimpulssi ja paljon muuta

Pakkaus ja toimitus

Pakkaus: Puinen laatikko tai säänkestävä kääritty pakkaus, joka soveltuu meri-, maa- tai rautatiekuljetukseen

Toimitustila: Öljyllä täytetty, sinetöity, mukana tehtaan testiraportit, käyttöohjeet ja asennuspiirustukset

Vakiovarusteet: öljymäärän mittari, paineenalennusventtiili, lämpömittari, holkit, maadoituspultit ja täydellinen laitteistosarja

Sitoumus huoltopalveluun

5 vuoden takuu: Ilmainen korjaus tai vaihto laatuongelmiin, jotka ilmenevät normaalikäytössä käyttöönoton jälkeen.

Elinikäinen huoltotuki: Tekninen tuki ja varaosien saatavuus tuotteen koko elinkaaren ajan.

30 vuoden suunnitteluikä: Valmistettu korkealaatuisista materiaaleista pitkän aikavälin luotettavuuden varmistamiseksi.

Hätätoimet: Reagoi tunnin sisällä vian ilmoittamisesta; kotimainen paikan päällä palvelu 24 tunnin sisällä.
