Miksi osittaisen purkauksen ohjaus on kriittinen laatikkotyyppisessä muuntaja-ala-asemassa?

Asuinalueelle asennetussa kompaktissa laatikkotyyppisessä muuntaja-asemassa korkeajänniteosaston läheltä voi joskus kuulua heikkoa rätisevää ääntä. Suurin osa ohikulkijoista ei huomaisi sitä. Mutta koulutetulle huoltoinsinöörille tämä ääni on varoitus: osittainen purkautuminen. Osittainen purkaus on paikallinen sähköpurkaus, joka ei täysin silta johtimien välistä eristystä. Se on oire eristyksen huonontumisesta, ja jos sitä ei valvota, se kuluttaa eristystä vähitellen, kunnes tapahtuu täydellinen hajoaminen. Vuonna alaatikkotyyppinen muuntaja, jos laite on suljettu kompaktiin, tiiviiseen koteloon, osittainen purkaminen on erityisen vaarallista. Ahdas tila vaikeuttaa tarkastusta, ja vian seuraukset ovat vakavia: tulipalo, räjähdys ja sähkökatkos kokonaisilta kaupunginosilta.

Tämä artikkeli selittää, miksi osittainen purkausohjaus on kriittinen laatikkotyyppisissä muuntaja-asemissa. Selvitämme osapurkauksen syitä, laatikkotyyppisten sähköasemien erityisen haavoittuvia olosuhteita, osittaispurkauksen havaitsemiseen ja valvontaan käytettäviä menetelmiä sekä sitä estäviä suunnittelu- ja valmistuskäytäntöjä. Toimitamme myös yksityiskohtaiset tekniset tiedot Box-type Transformer Substation -tuotteillemme tehtaalta osoitteessaLugao Power Co., Ltd.,korostaa ominaisuuksia, jotka takaavat luotettavan eristyksen. Olitpa laitosinsinööri, laitospäällikkö tai hankintaasiantuntija, tämä artikkeli tarjoaa tekniset tiedot, joita tarvitset ymmärtääksesi osittaisen purkauksen haasteet pienikokoisissa sähköasemaympäristöissä ja ratkaistaksesi ne.

Sisällysluettelo

• 1. Mikä on osittainen purkautuminen ja miksi se tapahtuu?
• 2. Miksi laatikkotyyppiset muuntaja-asemat ovat erityisen haavoittuvia?
• 3. Mitkä ovat hallitsemattoman osittaisen purkauksen seuraukset?
• 4. Miten osittainen purkautuminen havaitaan ja valvotaan?
• 5. Mitkä suunnittelu- ja valmistuskäytännöt estävät osittaisen purkauksen?
• 6. Mitkä ovat laatikkotyyppisen muuntajan ala-asemamme tärkeimmät tiedot?
• 7. Usein kysytyt kysymykset (FAQ)
• 8. Johtopäätös

1. Mikä on osittainen purkautuminen ja miksi se tapahtuu?

Osittainen purkaus on paikallinen sähköpurkaus, joka tapahtuu eristysjärjestelmässä, mutta ei täysin silta kahden johtimen välistä rakoa. Se on eristyksen osittainen rikkoutuminen, joka tapahtuu heikkouskohdassa. Purkaus on tyypillisesti pieni kipinä tai sarja kipinöitä, jotka esiintyvät ontelossa, halkeamassa tai eristeen sisällä olevaa pintaa pitkin. Osittainen purkaus voi tapahtua kiinteässä eristeessä, nesteeristeessä tai kaasueristeessä. Se on oire eristysjärjestelmän viasta tai jännityskeskittymisestä. Purkaus itsessään ei aiheuta välittömästi vikaa, mutta se synnyttää lämpöä, kemiallisia sivutuotteita ja mekaanista eroosiota, jotka asteittain huonontavat eristystä. Ajan myötä eristys heikkenee siihen pisteeseen, jossa tapahtuu täydellinen rikkoutuminen.

Osittainen purkautumisen syyt voidaan ryhmitellä kolmeen kategoriaan: eristemateriaalin viat, valmistusprosessin viat ja käytön aikana syntyvät viat. Eristysmateriaalin vikoja ovat tyhjiöt, epäpuhtaudet ja epäjohdonmukaisuudet dielektrisissä ominaisuuksissa. Valmistusprosessin vikoja ovat huono kyllästys, epätäydellinen kovettuminen ja vauriot kokoonpanon aikana. Käytön aikana syntyviä vikoja ovat lämpövanheneminen, mekaaninen rasitus ja kosteuden sisäänpääsy. Kotelotyyppisessä muuntaja-asemassa voi esiintyä kaikkia kolmea vikaluokkaa. Kompakti rakenne, tiivis kotelo ja suuri sähköinen jännitys pienessä tilassa luovat olosuhteet, jotka ovat suotuisat osittaiselle purkaukselle. Alla olevassa taulukossa on yhteenveto osittaisen vuodon yleisistä syistä ja sitä edistävistä olosuhteista.

Lugao Power Co., Ltd.:ssä ymmärrämme osittaisen purkauksen syyt ja suunnittelemme Box-type Transformer Substation -tuotteemme riskin minimoimiseksi. Käytämme korkealaatuisia eristysmateriaaleja, noudatamme tiukkoja valmistusprosesseja ja testaamme jokaisen yksikön osittaisen purkauksen varalta ennen kuin se lähtee tehtaalta.

2. Miksi laatikkotyyppiset muuntaja-asemat ovat erityisen haavoittuvia?

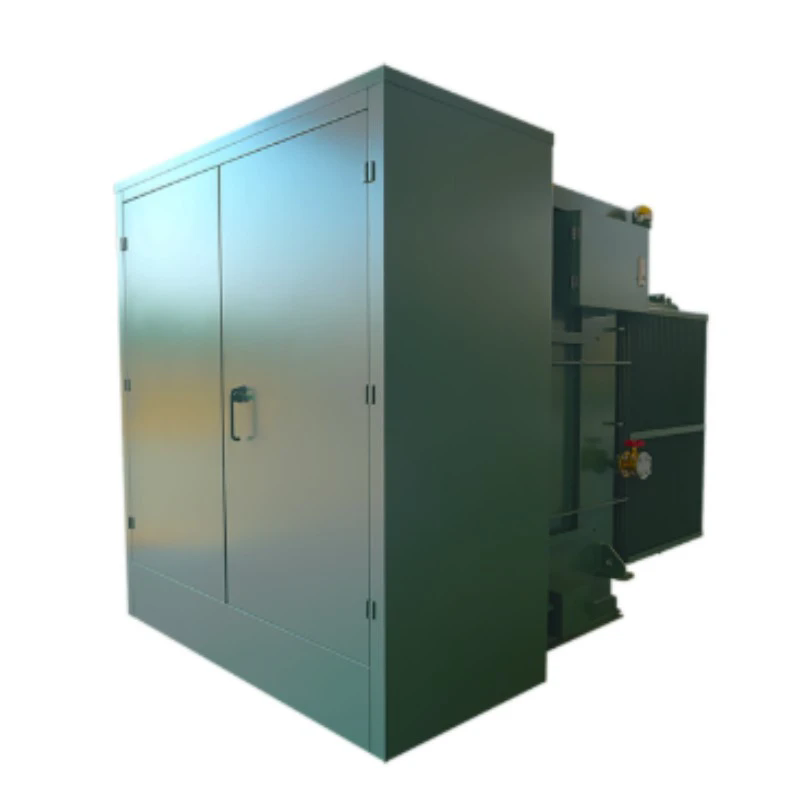

Kotelotyyppiset muuntaja-asemat ovat kompakteja esivalmistettuja yksiköitä, joissa on muuntaja, suurjännitekojeisto, pienjännitejakelulaitteet ja ohjausjärjestelmät samassa kotelossa. Niitä käytetään laajalti asuinalueilla, kaupallisissa kohteissa ja teollisuuspuistoissa, koska ne ovat kompakteja, helppoja asentaa ja esteettisesti huomaamattomia. Niiden kompakti muotoilu ja tiivis rakenne luovat kuitenkin erityisiä haasteita osittaisen purkauksen hallinnassa. Ensimmäinen haaste on korkea sähköinen rasitus. Kompaktissa sähköasemassa johtimien ja maadoitettujen osien väliset etäisyydet pienenevät, mikä lisää sähkökentän voimakkuutta. Suurempi sähkökentän voimakkuus lisää osittaisen purkauksen todennäköisyyttä erityisesti geometristen epäjatkuvuuden kohdissa, kuten terävissä reunoissa, kulmissa ja ulkonemissa. Toinen haaste on rajallinen ympäristö. Suljettu kotelo sitoo lämpöä ja kosteutta, mikä voi nopeuttaa eristeen ikääntymistä ja edistää osittaista purkausta. Kolmas haaste on tarkastuksen ja huollon vaikeus. Koska laitteisto on suljettu, eristystä on vaikea tarkastaa visuaalisesti rappeutumisen varalta. Tämä tarkoittaa, että osittainen purkaus voi jäädä havaitsematta pitkiä aikoja, mikä johtaa odottamattomiin vioihin.

Alla olevassa taulukossa on yhteenveto laatikkotyyppisten muuntaja-asemien erityisistä haavoittuvuuksista verrattuna perinteisiin ulkoilma-asemiin.

Tehtaallamme korjaamme nämä haavoittuvuudet huolellisen suunnittelun avulla. Käytämme optimoitua sähkökentän jakautumista, tehokasta lämmönhallintaa ja vahvaa kosteudenhallintaa osittaisen purkauksen riskin minimoimiseksi. Integroimme myös osittaisen purkauksen valvontajärjestelmät sähköasemillemme varoittamaan eristyksen heikkenemisestä varhaisessa vaiheessa.

3. Mitkä ovat hallitsemattoman osittaisen purkauksen seuraukset?

Hallitsemattoman osittaisen purkauksen seuraukset laatikkotyyppisellä muuntaja-asemalla voivat olla vakavia. Osittainen purkautuminen on etenevä ilmiö. Se alkaa pienenä, paikallisena purkautuneena ja kuluttaa vähitellen eristystä. Eroosio luo johtavan polun, joka lopulta johtaa täydelliseen hajoamiseen, joka tunnetaan nimellä flashover. Muuntaja-asemalla tapahtuva räjähdys voi aiheuttaa räjähdyksen, tulipalon ja laitteiston täydellisen menetyksen. Seuraukset ulottuvat itse sähköaseman ulkopuolelle. Vika voi aiheuttaa sähkökatkon koko sähköaseman palvelemalla alueella ja vaikuttaa koteihin, yrityksiin ja kriittiseen infrastruktuuriin. Korjaus- tai vaihtokustannukset voivat olla huomattavat, ja menetettyjen tulojen ja tuottavuuden kustannukset voivat olla vielä korkeammat. Alla olevassa taulukossa on yhteenveto osittaisen purkauksen etenemisestä ja seurauksista kussakin vaiheessa.

Lugao Power Co., Ltd.:ssä otamme osittaisen purkamisen uhan vakavasti. Box-type Transformer Substation -tuotteemme on suunniteltu ja testattu minimoimaan osittaisen purkauksen riski ja tarjoamaan luotettavaa suorituskykyä koko käyttöiän ajan. Tarjoamme myös osittaisen purkauksen valvontajärjestelmiä, jotka varoittavat eristyksen heikkenemisestä varhaisessa vaiheessa, jolloin huolto voidaan ajoittaa ennen vian ilmenemistä.

4. Miten osittainen purkautuminen havaitaan ja valvotaan?

Osittainen purkaus voidaan havaita useilla menetelmillä, joista jokaisella on omat etunsa ja rajoituksensa. Yleisimmät menetelmät ovat sähköinen, akustinen ja kemiallinen ilmaisu. Sähköinen ilmaisin mittaa suurtaajuisia virtapulsseja, jotka syntyvät osittaisen purkauksen seurauksena. Tämä menetelmä on erittäin herkkä ja pystyy havaitsemaan erittäin pienet päästöt. Sitä käytetään tyypillisesti online-valvontaan, jossa anturit on asennettu kiinteästi laitteisiin. Akustinen ilmaisu käyttää ultraääniantureita osittaisen purkauksen synnyttämien ääniaaltojen havaitsemiseen. Tämä menetelmä on hyödyllinen purkauslähteen paikallistamiseksi. Kemiallinen ilmaisu analysoi osapurkauksen sivutuotteita, kuten otsonia tai typen oksideja, laitteistoa ympäröivässä kaasussa. Tämä menetelmä on vähemmän herkkä, mutta se voi antaa yksinkertaisen osoituksen purkausaktiivisuudesta. Alla olevassa taulukossa vertaillaan eri tunnistusmenetelmiä.

Käytämme tehtaallamme sähköisiä tunnistusmenetelmiä Box-type Transformer Substation -tuotteemme testaamiseen valmistuksen aikana. Tarjoamme myös valinnaisia ​​online-valvontajärjestelmiä, jotka voidaan integroida sähköasemaan jatkuvan osittaisen purkauksen seurantaa varten. Nämä järjestelmät käyttävät HFCT-antureita purkaustoiminnan havaitsemiseen ja hälytyksen antamiseen, jos taso ylittää esiasetetun kynnyksen. Näin käyttäjä voi ryhtyä korjaaviin toimiin ennen kuin vika ilmenee.

5. Mitkä suunnittelu- ja valmistuskäytännöt estävät osittaisen purkauksen?

Osittaisen purkauksen estäminen laatikkotyyppisessä muuntaja-ala-asemassa vaatii huolellisen suunnittelun, korkealaatuisten materiaalien ja tiukkojen valmistusprosessien yhdistelmän. Suunnittelussa on varmistettava, että sähkökenttä jakautuu tasaisesti ja ettei siinä ole suuria jännitteitä. Tämä saavutetaan käyttämällä pyöristettyjä johtimia, välttämällä teräviä reunoja ja pitämällä riittävät välykset. Eristysmateriaaleissa ei saa olla tyhjiä aineita ja epäpuhtauksia. Valmistusprosessin on varmistettava, että eriste on asianmukaisesti kyllästetty ja kovettunut. Alla olevassa taulukossa on yhteenveto tärkeimmistä suunnittelu- ja valmistuskäytännöistä, jotka estävät osittaisen purkauksen.

Toteutamme kaikki nämä käytännöt tehtaallamme Box-type Transformer Substation -tuotteidemme tuotannossa. Käytämme epoksikomponenteissamme tyhjiövalua tyhjiötilanteiden poistamiseksi ja tasaisen eristerakenteen varmistamiseksi. Säädämme tuotantoalueemme kosteutta estääksemme kosteuden jäämisen eristeeseen. Ja testaamme jokaisen sähköaseman osittaisen purkauksen ennen kuin se lähtee tehtaaltamme. Testaamme IEC 62271-200:n ja muiden asiaankuuluvien standardien mukaisesti, ja toimitamme testiraportit jokaisen laitteen mukana.

6. Mitkä ovat laatikkotyyppisen muuntajan ala-asemamme tärkeimmät tiedot?

Seuraavassa taulukossa on Box-type Transformer Substation -tuotteidemme keskeiset tekniset tiedot. Nämä tekniset tiedot on suunniteltu varmistamaan luotettava suorituskyky ja minimaalinen osittaisen purkauksen riski vaativimmissakin sovelluksissa.

Valmistamme Lugao Power Co., Ltd.:ssä laatikkotyyppisiä muuntaja-muuntajatuotteita, jotka täyttävät nämä vaatimukset ja paljon muuta. Voimme räätälöidä sähköaseman vastaamaan erityisiä projektin vaatimuksia, mukaan lukien erikoisjännitteet, erityiset suojaustasot ja erityiset valvontajärjestelmät. Tehtaallamme on asiantuntemus ja laitteet tuottaa korkealaatuisia sähköasemia vaativimpiin sovelluksiin.

7. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mikä on hyväksyttävä osapurkaustaso laatikkotyyppiselle muuntaja-asemalle?

Vastaus: Hyväksyttävä osapurkaustaso riippuu jänniteluokasta ja sovellettavista standardeista. 12 kV laatikkotyyppiselle sähköasemalle tyypillinen vaatimus on alle 5 pC 1,1 kertaa nimellisjännitteellä. Korkeammilla jännitteillä vaatimus voi olla alle 10 pC. Lugao Power Co., Ltd.:ssä sähköasemamme on testattu täyttämään tai ylittämään nämä vaatimukset, ja toimitamme testiraportit jokaisen yksikön mukana.

Kysymys 2: Kuinka usein osittainen purkaustesti tulee suorittaa?

Vastaus: Osittainen purkaustesti tulee suorittaa valmistuksen aikana, käyttöönoton aikana ja ajoittain käytön aikana. Online-seurantaan suositellaan jatkuvaa valvontaa kriittisillä sähköasemilla. Jaksottaista testausta varten suosittelemme vuosittaista testiä useimmille sovelluksille. Taajuutta voidaan lisätä vanhemmilla sähköasemilla tai niillä, joilla on ollut osittaisia ​​purkautumisongelmia.

Kysymys 3: Mikä aiheuttaa osittaisen purkauksen laatikkotyyppisessä muuntaja-asemassa?

Vastaus: Osittainen purkaus johtuu eristysjärjestelmän vioista, kuten tyhjiöistä, epäpuhtauksista tai vaurioista. Nämä viat voivat ilmaantua valmistuksen aikana tai ne voivat kehittyä käytön aikana lämmön vanhenemisen, mekaanisen rasituksen tai kosteuden sisäänpääsyn vuoksi. Kotelotyyppisen sähköaseman kompakti rakenne ja tiivis kotelointi voivat lisätä osittaisen purkauksen riskiä lisäämällä sähköjännitystä ja sitomalla kosteutta.

Kysymys 4: Voidaanko osittaista purkausta korjata vai pitääkö sähköasema vaihtaa?

Vastaus: Joissakin tapauksissa osittainen purkaus voidaan korjata vaihtamalla vahingoittunut eristekomponentti. Jos purkaus on kuitenkin aiheuttanut merkittävää huononemista, koko sähköasema saattaa olla tarpeen vaihtaa. Paras tapa on havaita osittainen purkaus varhaisessa vaiheessa, ennen kuin merkittäviä vahinkoja tapahtuu, ja ryhtyä korjaaviin toimiin. Tarjoamme tehtaallamme korjaus- ja vaihtopalveluita Box-type Transformer Substation -tuotteillemme.

Kysymys 5: Mitä eroa on osittaisella purkauksella ja koronapurkauksella?

Vastaus: Osittainen purkaus ja koronapurkaus ovat toisiinsa liittyviä ilmiöitä. Koronapurkaus on eräänlainen osapurkaus, joka tapahtuu kaasun tai nesteen johtimen pinnalla. Sille on ominaista näkyvä hehku ja sihisevä ääni. Osittainen purkautuminen on laajempi termi, joka sisältää koronapurkauksen sekä purkauksen, joka tapahtuu tyhjien osien sisällä tai kiinteän eristeen pintoja pitkin. Kotelotyyppisen muuntaja-aseman yhteydessä osittaispurkaus on merkityksellisempi termi, koska se sisältää purkauksen kiinteässä eristyksessä, mikä on ensisijainen huolenaihe.

8. Johtopäätös

Osittainen purkausohjaus on kriittinen laatikkotyyppisillä muuntaja-asemilla, koska kompakti rakenne ja tiivis kotelo luovat olosuhteet, jotka ovat suotuisat eristyksen huonontumiselle. Hallitsematon osittainen purkautuminen voi johtaa täydelliseen vaurioitumiseen, mikä voi aiheuttaa tulipalon, räjähdyksen ja sähkökatkoksia. Osittaisen purkauksen estäminen edellyttää huolellisen suunnittelun, korkealaatuisten materiaalien ja tiukkojen valmistusprosessien yhdistelmää. Se edellyttää myös tehokasta havaitsemista ja seurantaa, jotta voidaan havaita varhaiset hajoamisen merkit ja ryhtyä korjaaviin toimiin ennen kuin vika ilmenee. Lugao Power Co., Ltd.:n tehdas on sitoutunut valmistamaan Box-type Transformer Substation -tuotteita, jotka täyttävät korkeimmat eristyksen luotettavuusvaatimukset. Käytämme tyhjiövalettua epoksieristystä, optimoitua sähkökenttäsuunnittelua ja tiukkaa osapurkaustestausta varmistaaksemme, että sähköasemamme toimivat luotettavasti koko käyttöikänsä ajan.

Suunnitteletpa uutta sähköasemaa, päivität olemassa olevaa sähköasemaa tai etsit luotettavaa kumppania seuraavaan projektiisi, kutsumme sinut ottamaan yhteyttä tekniseen tiimiimme keskustellaksemme tarpeistasi. Voimme tarjota yksityiskohtaisia ​​tuotespesifikaatioita, osittaisen purkauksen testiraportteja ja sovellustukea. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotettavan kumppanin sähkönjakeluprojekteissa ympäri maailmaa.

Ota yhteyttä Lugao Power Co.,Ltd. tänäänkeskustellaksesi laatikkotyyppisten muuntaja-ala-asemasi vaatimuksista ja selvittääksesi, kuinka tuotteemme voivat varmistaa sähkönjakelujärjestelmäsi luotettavan, osittaisen purkauksen vapaan toiminnan.
