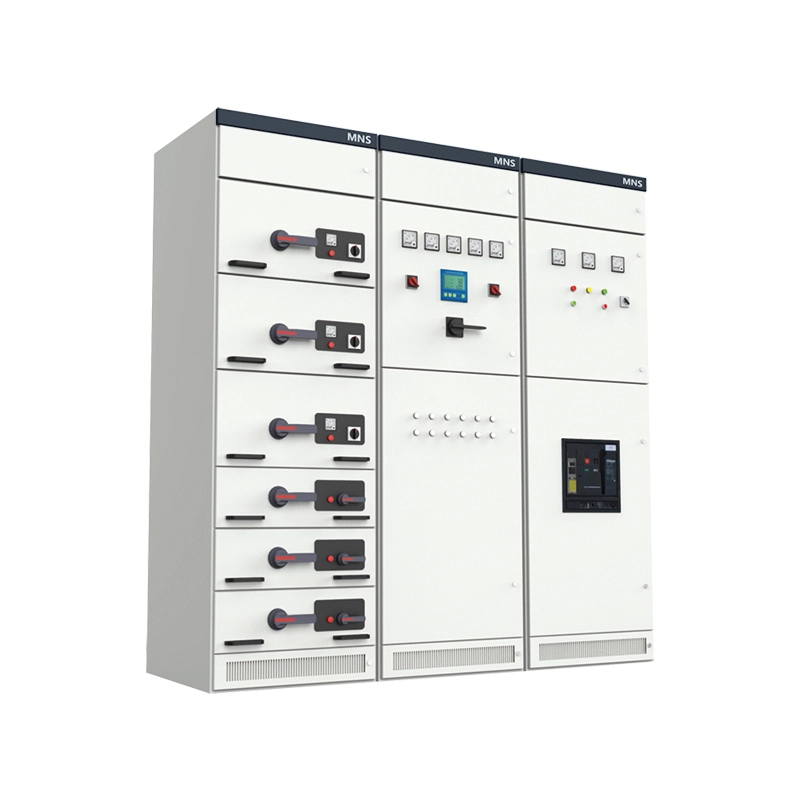

MNS Modularisointi Vetotyyppinen kytkinkaappi

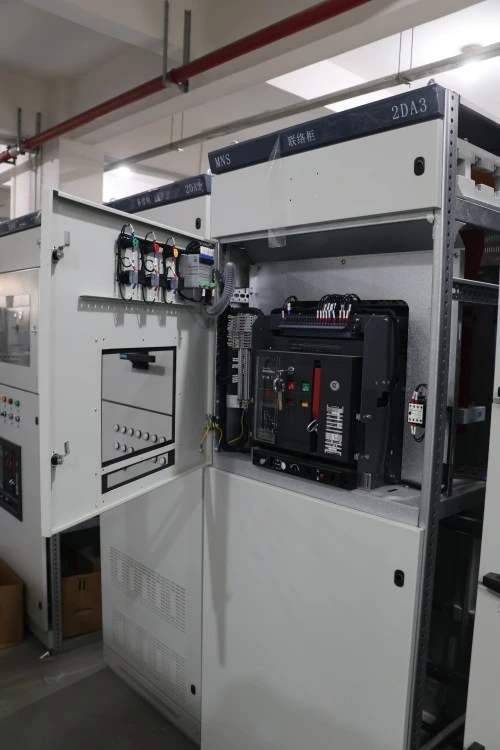

MNS Modularisation Draw-out -tyyppinen kytkinkaappi on aPienjännitteiset (690 V asti) koteloidut kojeistotMNS (Modular Network System) -kehyksen mukaan suunniteltu kokoonpano. Jokainen toiminnallinen yksikkö – kuten moottorin käynnistin, syöttökatkaisin tai virtalähdemoduuli – on sijoitettu yksittäiseen ulosvetokasettiin, joka voidaan asettaa sisään, vetää ulos tai vaihtaa ilman koko järjestelmän sammuttamista. Kaappi palvelee kolmea päätoimintoa: virranjakelu (usean alipiirin syöttö), moottorin ohjaus (käynnistys, pysäytys, moottoreiden suojaus) ja järjestelmän suojaus (oikosulku, ylikuormitus ja maasulun eristys). Lyhyesti sanottuna se on plug and play -virranhallintakeskus teollisuus- ja kaupallisiin tiloihin.

Tuotteen edut

Tuotteen ominaisuudet

Toisin kuin yleiset ulos vedettävät kaapit, MNS Modularisation Draw-out -tyyppisessä kytkinkaappissa on seuraavat erityisominaisuudet:

Tuoteparametrit

Tuotesovellus (skenaariot)

MNS Modularisation Draw-out -tyyppistä kytkinkaappia käytetään laajalti:

● Teollisuuslaitokset: Autojen kokoonpanolinjat, elintarvikkeiden ja juomien tuotanto, kemiallinen eräkäsittely

● Kaupalliset kompleksit: ostoskeskukset, korkeat toimistorakennukset, sairaalat

● Infrastruktuuri: Vedenkäsittelylaitokset, pumppuasemat, lentokentän matkatavaroiden käsittelyjärjestelmät

● Datakeskukset: Pienjännitepääjakotaulu (LVMDB) ja etävirtakeskukset (RPP)

● Uusiutuva energia: aurinkoenergian invertterit, tuuliturbiinien apuvirtalähde

● Meri ja offshore: Laivojen sähkönjakelu

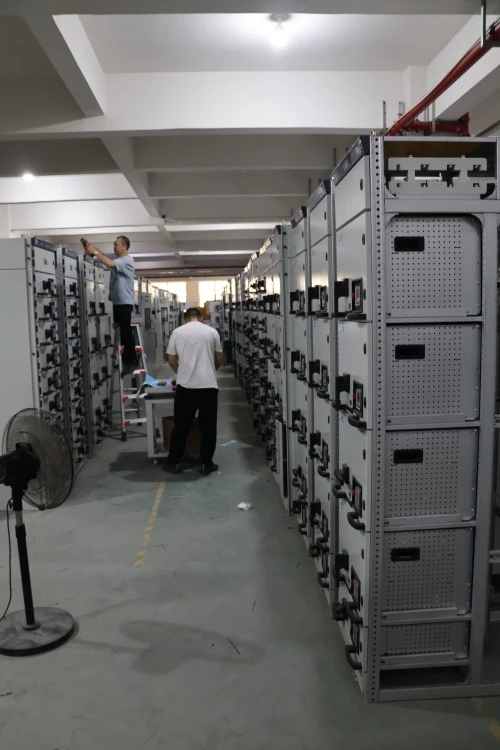

Tuotantotiedot

● Lugao Power Co., Ltd.valmistaa jokaisen MNS Modularisointi Draw-out -tyyppisen kytkinkaapin tarkasti:

● Kotelon materiaali: 2,0 mm paksu kylmävalssattu teräs, täysin hitsattu runko IP40-standardilla (IP54 valinnainen). Jauhemaalin paksuus ≥80μm, RAL 7035 vaaleanharmaa.

● Virtakiskojärjestelmä: Suorakaiteen muotoiset kuparitangot (98 % IACS-johtavuus) tinastetuilla liitoksilla. Kaikki virtakiskot on täysin eristetty lämpökutistuvilla hihoilla (punainen, keltainen, sininen, harmaa neutraalille).

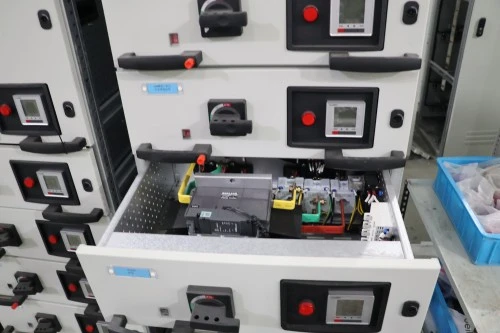

● Laatikon teline: Valmistettu 2,5 mm:n sinkitystä teräksestä itsevoitelevilla nailonteloilla. Laatikon sisään-/poistovoima ≤150N 500 jakson jälkeen.

● Kiinteät koskettimet: Hopeaseoskärjet, jousikuormitettu rakenne. Arvioitu 2 000 lisäykselle ilman suorituskyvyn heikkenemistä.

● Toissijaiset koskettimet: 24-nastaiset hopeoidut pistokeliittimet. Suunniteltu 10 000 paritusjaksoon.

● Laatikon tunniste: Laserkaiverrettu tarrateline jokaisen laatikon etupuolella. QR-koodi valinnainen digitaalisen omaisuuden seurantaan.

● Tehdastestaus: Jokaiselle toiminnalliselle yksikölle suoritetaan täydellinen johdotustarkastus, dielektrisyystesti (2,5 kV 1 minuutin ajan) ja lämpötilan nousutesti (1,1-kertaisella nimellisvirralla). Testausraportit ovat toimituksen mukana.

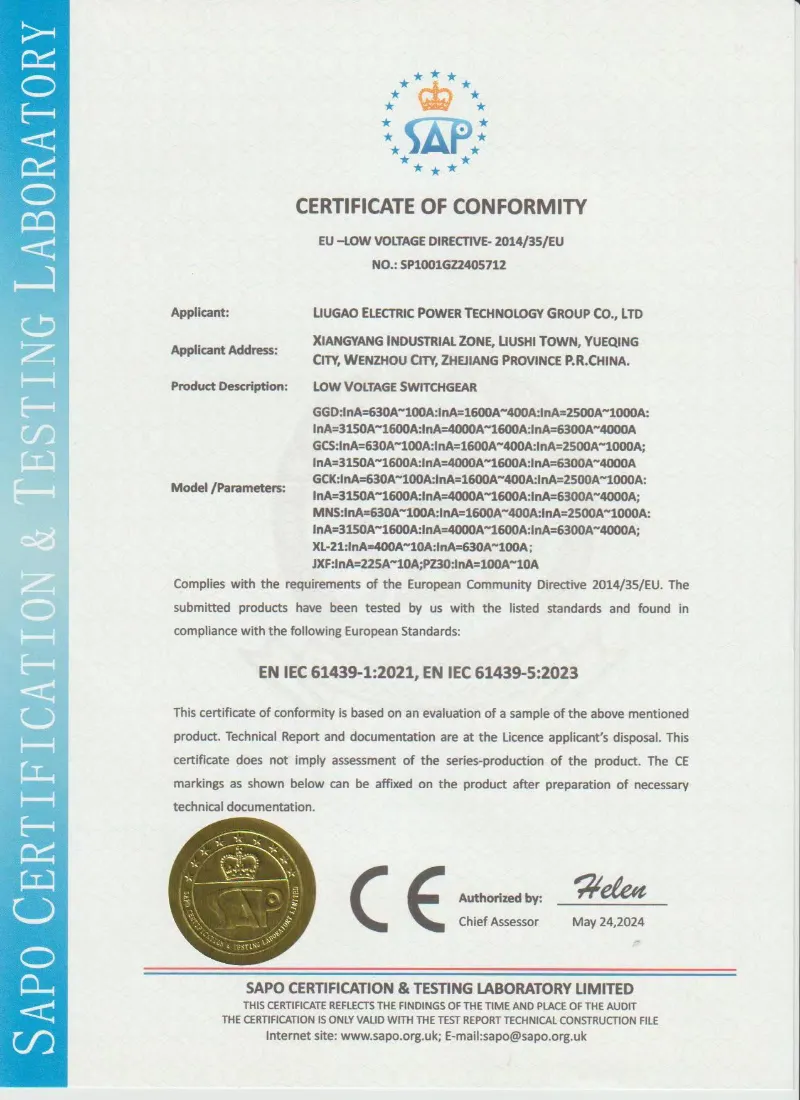

Sertifiointi ja laadunvarmistus

Lugao noudattaa ISO-pohjaisia ​​laadunhallintamenettelyjä kytkinlaitteiden valmistuksessa. Projektitilauksia varten voimme toimittaa tarkastusasiakirjat, rutiinitestiraportit ja tuotekuvat ennen toimitusta vahvistetun teknisen sopimuksen mukaisesti.

• ISO 9001 laatujärjestelmä
• ISO 14001 ympäristöjärjestelmä
• IEC 61439-1/2 -pohjainen suunnittelu ja testaus
• Rutiinitestiraportti ennen lähetystä
• Tehdastarkastuskuvia saatavilla pyynnöstä

Pakkaus, toimitus ja jälkimyynti

Pakkaus & Toimitus

● Yksittäisten laatikoiden pakkaus: Antistaattinen kuplamuovi aaltopahvilaatikon sisällä, jossa on piirikaavio ja arvo.

● Main cabinet packaging: Stretch film + VCI paper + plywood export crate (15mm thickness). All crate bases are fitted with forklift pockets.

● Toimitusaika: FOB Ningbo, CIF-suuret satamat tai EXW.

● Toimitusaika: 20 työpäivää vakiokokoonpanoissa.

Huoltopalvelu

● Takuuaika: 12 kuukautta käyttöönottopäivästä (enintään 18 kuukautta toimituksesta).

● Ilmainen tekninen etätuki videopuhelun tai sähköpostin kautta (vastaus 4 arkitunnin kuluessa).

UKK:

K1: Mitä eroa on 8E/2-, 8E- ja 16E-laatikoilla?

V: Nämä koskevat laatikon korkeusmoduuleja: 8E/2 = 100 mm (puolimoduuli), 8E = 200 mm (täysi moduuli), 16E = 400 mm (kaksoismoduuli). Mitä suurempi laatikko, sitä suurempi on sallittu virta ja enemmän toisioliittimiä.

Q2: Voinko vaihtaa laatikon katkaisematta syöttöä?

V: Kyllä. Tämä on MNS Modularization Draw-out -tyyppisen kytkinkaapin ydinominaisuus. Siirrä laatikko eristettyyn asentoon (valkoinen kahva), avaa lukitus ja vedä se ulos. Pääbussi pysyy jännitteisenä. Irrota kuitenkin aina ensin kuormapuoli.

Q3: Onko kaapissa lämpötilanvalvontajärjestelmä?

V: Vakioyksiköt eivät sisällä valvontaa, mutta tarjoamme valinnaisia ​​älykkäitä laatikoita, joissa on upotetut PT100-anturit ja keskusnäyttöyksikkö, joka näyttää virtakiskojen ja laatikoiden lämpötilat.

Q4: Voidaanko kaappia laajentaa myöhemmin ilman olemassa olevien osien vaihtamista?

V: Kyllä. Jokainen pystysuora osa on mekaanisesti ja sähköisesti suunniteltu sivuliitäntää varten. Voit pultata ylimääräisen kennon kumpaankin päähän ja kytkeä virtakiskot mukana toimitetuilla laajennussarjoilla.
