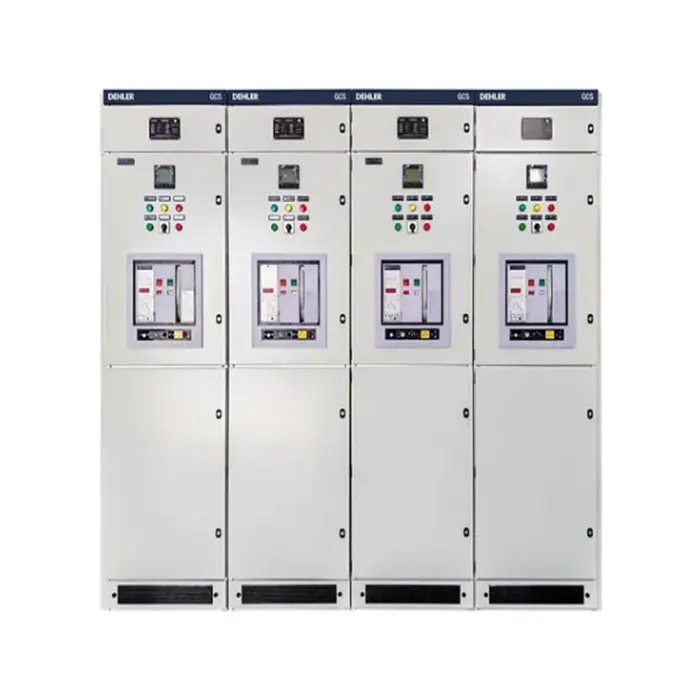

GCS Draw-out -tyyppinen pienjännitepaneelikytkinlaite

GCS Draw-out -tyyppinen Low Voltage Panel Switchgear on edistyksellinen suljettu kytkinlaitekokoonpano, joka on huolellisesti suunniteltu tehon vastaanottoon, jakeluun ja älykkääseen moottorin ohjaukseen kolmivaiheisissa AC-teollisuuden järjestelmissä, jotka toimivat nimellisjännitteillä jopa 400 V (eristysarvot 1000 V asti) ja vaakasuuntaisilla päävirtakiskojen nimellisvirroilla jopa 400 0 A asti. Tämä GCS Draw-out -tyyppinen pienjännitepaneelikytkinlaite on nykyaikaisten pienjännitteisten tehonjakelukeskusten ydin, joka integroi kattavan sarjan ensiö- ja toissijaisia ​​komponentteja, mukaan lukien ilmakatkaisijat (ACB:t), kotelokatkaisijat (MCCB:t), kontaktorit, lämpöylikuormitusreleet, ohjelmoitavat logiikkaohjaimet (PLC) ja monitoimisiksi, täysin vaihdettaviin digitaalisiin mittareihin.

Tuoteparametri (erittely)

Alla on tekninen taulukko standardin GCS Draw-out -tyyppiselle pienjännitepaneelikojeistolle.

Nimellistaajuus 50 Hz / 60 Hz Sovellettavat standardit IEC 61439-1/2, GB/T 7251 Asennus Sisään, lattialla seisova laatikon asento Kytketty, testattu, irrotettu ja vedetty ulos asennot Kaapelin sisäänvienti Ylä- tai alajohdon läpivienti Virtakisko Materiaali Kupari tai alumiini, projektikohtaisen konfiguraation mukaan Ambient +5°C, projektikohtaisesti 4-0°C olosuhteet Korkeus ≤2000m standardi, suurempi korkeus saatavilla suunnitteluvahvistuksen mukaan.

Tuotteen ominaisuus ja sovellus

Kysymys 1: Mitkä ovat tämän GCS Draw-out -tyyppisen pienjännitepaneelikytkinlaitteen toiminnalliset ominaisuudet?

V: GCS Draw-out -tyyppiselle pienjännitepaneelikojeistolle on ominaista korkea vaihdettavuus ja turvallisuus. Saman luokan toiminnalliset laatikot ovat täysin vaihdettavissa, mikä eliminoi johdotusvirheet hätävaihdon aikana. It also features a precise mechanical interlock mechanism that strictly enforces "Off-Position-Test-On" sequencing, preventing operators from connecting or disconnecting circuits under load. Lisäksi edistyksellinen ilmanvaihtorakenne varmistaa tehokkaan lämmönpoiston suurvirtapiireissä.

Q2: Mitkä skenaariot sopivat parhaiten tälle kojeistolle?

V: Tämä GCS Draw-out -tyyppinen pienjännitepaneelikytkinlaite sopii ihanteellisesti aloille, jotka vaativat keskeytymätöntä tehoa ja nopeaa vianpalautusta. Tyypillisiä käyttökohteita ovat petrokemian jalostamot (pumppu- ja kompressoriohjaus), suuret tuotantolaitokset (automatisoidut tuotantolinjat), voimalaitosten apujärjestelmät, kaupunkien rautatieliikenne ja kaupalliset tornisähköasemat. Sen ulosvedettävä muotoilu tekee siitä parhaan vaihtoehdon mihin tahansa kriittiseen ympäristöön, jossa seisokit on minimoitava.

Tuotantotiedot

1. Kaapin rungon valmistus – tarkkuussuunniteltu rakenne

Lugao Powerin GCS Draw-out -tyyppisen pienjännitepaneelikojeiston kotelo alkaa korkealaatuisista kylmävalssatuista teräslevyistä, jotka on valittu erinomaisen tasaisuuden ja rakenteellisen eheyden vuoksi. Kaikki teräspaneelit käsitellään tuotujen CNC-revolverilävistys- ja taivutuskeskusten kautta, jolloin taivutuskulman tarkkuus on ±0,5° ja reiän asennon tarkkuus ±0,1 mm. Muotoilun jälkeen runko läpikäy monivaiheisen pintakäsittelyn: rasvanpoiston, happopeittauksen, fosfatoinnin ja sähköstaattisen epoksijauhemaalauksen, jonka jälkeen se paistetaan 180–200 °C:ssa, jolloin muodostuu kova, korroosionkestävä pinta. Koottu kaappi saavuttaa IP30-IP40-suojauksen, mikä suojaa sisäosat tehokkaasti pölyltä, kosteudelta ja tahattomalta kosketukselta.

2. Virtakiskojärjestelmä – korkean johtavuuden kupariydin

Kaikki pää-, pysty- ja haarakiskot on valmistettu 99,95 % puhtaasta elektrolyyttisestä kuparista (T2-laatu), mikä varmistaa johtavuuden ≥ 98 % IACS. Kiskojen pinnat käsitellään monikerroksisesti – joko tinattu, hopeoitu tai peitetty korkeajännitelaatuisella lämpökutistuvalla eristysholkilla – hapettumisen estämiseksi ja lämmön haihtumisen lisäämiseksi. Jokainen virtakiskoliitos on kiristetty kalibroiduilla momenttityökaluilla ja merkitty jäljitettävyyttä varten, mikä eliminoi paikalliset kuumat kohdat, jotka voivat vaarantaa pitkän aikavälin luotettavuuden.

3. Drawer Assembly – The "Three-Pass" Tuning Procedure

Jokainen ulosvedettävä toiminnallinen yksikkö käy läpi ainutlaatuisen kolmivaiheisen liukuvirityksen:

1: Ohjainkiskot asennetaan ja säädetään manuaalisesti alkuperäistä kohdistusta varten.

2: Laatikko asetetaan sisään ja vedetään ulos kuormittamattomissa olosuhteissa mekaanisen sileyden ja salvan kiinnittymisen varmistamiseksi.

3: Sähkön jatkuvuuden testauksessa laatikkoa ajetaan useita kertoja samalla kun valvotaan ensisijaisen ja toissijaisen pistokekontaktin vastusta. Vain yksiköt, jotka täyttävät sujuvan toiminnan kynnyksemme, hyväksytään.

Tämä tiukka menettely varmistaa, että jokainen laatikko liukuu vaivattomasti ja säilyttää täydellisen sähkökontaktin koko matka-alueellaan.

4. Kilpailuedut – Tiukemmat toleranssit ja erinomaiset kontaktit

Tavallisiin markkinavaihtoehtoihin verrattuna Lugao Powerin valmistusedut ovat konkreettisia ja mitattavissa:

Ohjausradan toleranssin hallinta: Pidämme laatikon mekanismin rakon ±0,5 mm:ssä (teollisuudessa yleinen on ≥±1,0 mm). Tämä tiukempi toleranssi estää laatikkoa tärisemästä tai painumasta käytön aikana, mikä eliminoi suoraan pääkoskettimen kulumisen ja ylikuumenemisen tärkeimmän syyn.

Hopeapinnoitetut pääliittimet: Kaikki pistokeliittimet on valmistettu kupariseoksesta ja viimeistelty hopeapinnoituskerroksella, jonka paksuus on ≥6 μm. Hopean matalampi kosketusvastus ja erinomaiset hapettumisenesto-ominaisuudet vähentävät merkittävästi tehohäviöitä liitäntäpisteissä, mikä parantaa koko GCS Draw-out -tyyppisen pienjännitepaneelikojeiston pitkäaikaista lämpöstabiilisuutta ja energiatehokkuutta.

Sertifiointi ja laadunvarmistus

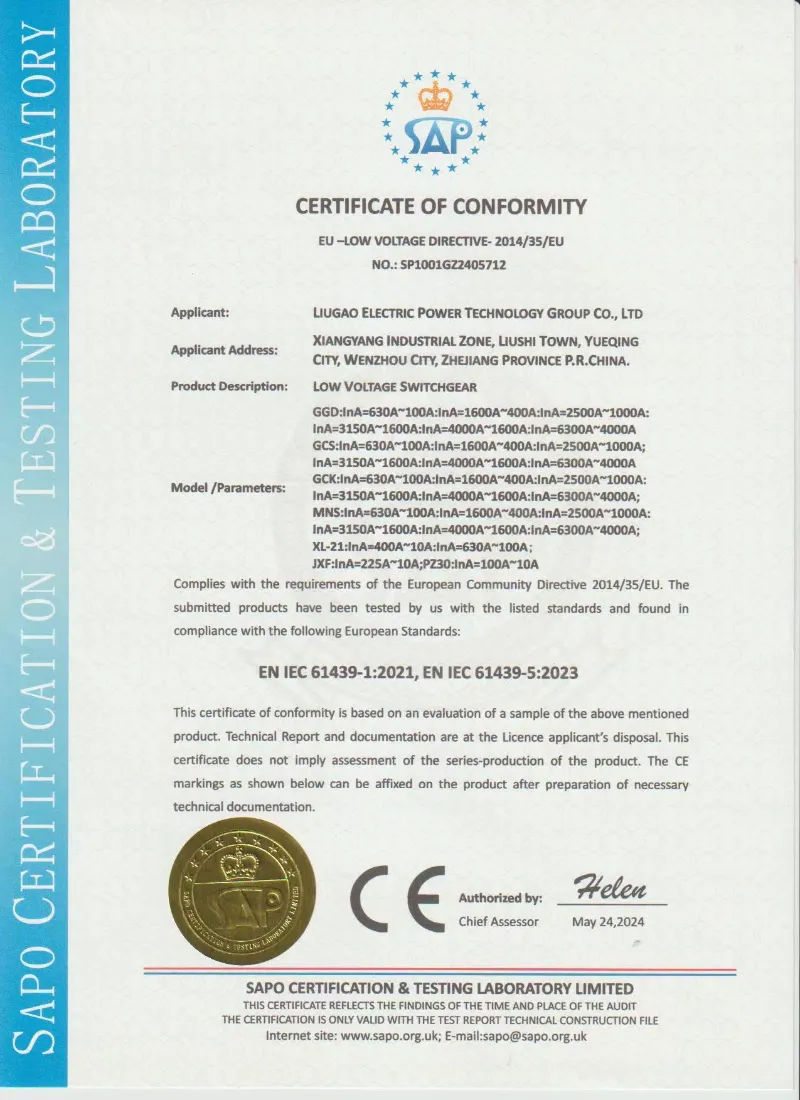

Lugao valmistaa GCS-vetotyyppisiä pienjännitekojeistoja projektin teknisten vaatimusten ja sovellettavien pienjännitekojeistostandardien, kuten IEC 61439-1/2 ja GB/T 7251, mukaisesti. Rutiinitarkastus- ja testiraportit voidaan toimittaa ennen toimitusta vahvistetun teknisen sopimuksen mukaisesti.

• IEC 61439-1/2 -pohjainen suunnittelu ja testaus
• GB/T 7251 -pohjainen valmistus ja tarkastus
• Tehon taajuuden kestotesti
• Eristysresistanssitesti
• Laatikoiden mekaaninen toimintatesti
• Lukitustoimintojen tarkastus
• Toissijainen johdotus ja toimintatesti
• Kiskojen liitännän vääntömomentin tarkastus
• Rutiinitestiraportti ennen lähetystä
• Tehdastarkastuskuvia saatavilla pyynnöstä



Pakkaus, toimitus ja huoltopalvelu

Pakkaus ja toimitus:

Jokainen GCS Draw-out -tyyppinen pienjännitepaneelikytkin kääritään ensin PE-kalvolla kosteuden ja pölyn hylkimiseksi, minkä jälkeen ne koteloidaan kaasutettuihin, raskaaseen käyttöön tarkoitettuihin puulaatikoihin, jotka on vahvistettu teräsnauhoilla. Käytämme herkkien elektronisten komponenttien tyhjiöpakkauksia ja täysin kapseloituja suojakulmia kuljetusvaurioiden estämiseksi. Normaali toimitus tapahtuu 20GP/40HQ-konttien kautta, ja lähetykset ovat maailman johtavien merivakuutusyhtiöiden vakuuttamia sijoituksesi suojaamiseksi.




Myynnin jälkeinen palvelu:

Lugao Power Co., Ltd. tarjoaa kattavan 12 kuukauden takuun käyttöönottopäivästä (tai 18 kuukauden toimituspäivästä sen mukaan, kumpi tulee ensin). Palvelumme sisältää 24/7 teknisen hotline-tuen, etävideo-opastuksen ja tarvittaessa sertifioitujen insinöörien palvelun paikan päällä. Jos toimintahäiriöitä esiintyy normaaleissa käyttöolosuhteissa, tarjoamme korjaus- tai varaosat ilmaiseksi.




Asiakkaiden kysymykset ja vastaukset

K: Onko GCS Draw-out -tyyppinen pienjännitepaneelikytkinlaite yhteensopiva nykyisen väyläjärjestelmäni kanssa?

V: Kyllä, yhteensopivuutta noudatetaan tiukasti. Konfiguroimme tämän GCS Draw-out -tyyppisen pienjännitepaneelikojeiston liitäntänostolaipat linjaamaan täydellisesti ylävirran muuntajan ja alavirran väyläliitäntöjen kanssa. Ole hyvä ja toimita paikan päällä olevat kojeistosi kaaviopiirustukset teknisen vahvistuksen aikana, jotta voimme mukauttaa liitäntäpisteitä.




K: Mitä tapahtuu, jos laatikko epäonnistuu käytön aikana? Voinko korjata sen ilman täydellistä sammutusta?

V: Nimenomaan nopea hot-swapping on sen ydinetu. Kytket vain kyseisen lokeron katkaisijan "Off"-asentoon, vedät viallisen yksikön pois ja työnnät samanarvoisen varaosan. Loput tuosta GCS Draw-out -tyyppisestä pienjännitepaneelikojeistosta jatkaa toimintaansa palauttaen virran minuuteissa.




K: Miten vältät valokaaren välähdyksen virtakiskokammion huollon aikana?

V: Turvallisuus on tärkeintä. Pää- ja haarakiskoosastot ovat täysin lokeroituja. Asennamme kaarenkestävät esteet ulosvetoyksikön kammion ja pystysuoran virtakiskokammion väliin. Kun virtakiskoosaan päästään, kaikki viereiset toiminnalliset yksiköt voidaan lukita turvallisesti riippulukkoon "Katkaistu/testattu"-asentoon.
