XL-21 kiinteä tehonjakokotelon kytkinlaite

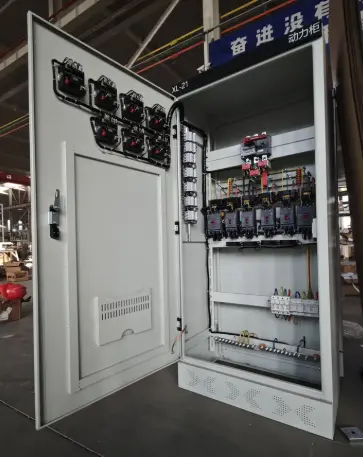

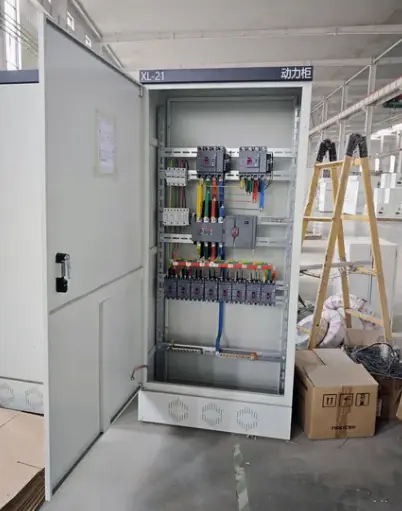

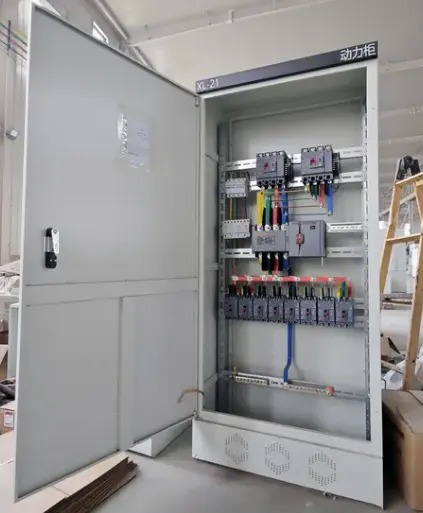

XL-21 kiinteä virranjakokaappi on seinään kiinnitettävä tai lattialle seisova koteloitu pienjännitteinen virranjakokaappi, jonka teho on tyypillisesti jopa 630 A. Siinä on kiinteä tyyppinen sisäinen asennusrakenne – mikä tarkoittaa, että kaikki katkaisijat, kontaktorit, mittarit ja liittimet on asennettu pysyvästi sisäkiskoille tai asennuslevyille sen sijaan, että ne olisivat irrotettavia.

Mitä tämä tuote tekee?

● Vastaanottaa ja jakaa sähkövirtaa päätulolähteestä useisiin lähteviin haarapiireihin

● Tarjoaa ylivirta- ja oikosulkusuojauksen loppupään laitteille, joissa käytetään koteloituja katkaisijoita (MCCB) tai minikatkaisijoita (MCB).

● Mahdollistaa moottoreiden, valaistuspiirien ja muiden kuormien paikallisen ohjauksen oveen asennettujen painikkeiden tai valintakytkimien avulla.

● Talojen mittaus- ja valvontalaitteet, kuten ampeerimittarit, volttimittarit ja digitaaliset tehomittarit

● Eristää piirit turvallista huoltoa varten pääkytkimellä tai katkaisijalla

Tekniset parametrit

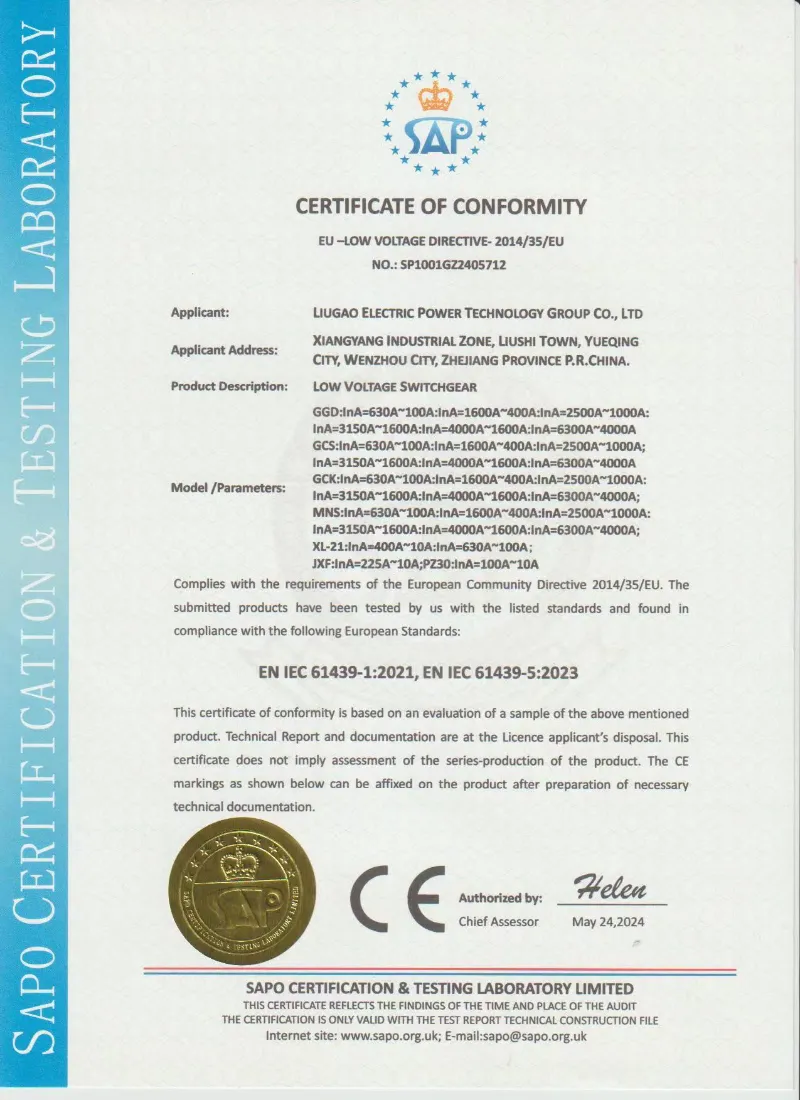

Standardit ja sertifioinnit

XL-21 kiinteän tehonjakokotelon kytkinlaitteet voidaan valmistaa IEC 61439, GB/T 7251 ja projektikohtaisten teknisten vaatimusten mukaisesti. Lugao Power tukee tehtaan rutiinitestejä ennen toimitusta, mukaan lukien eristysvastustesti, tehon taajuuden kestojännitetesti, johdotuksen tarkastus, mekaaninen toimintatesti ja visuaalinen tarkastus.

• IEC 61439 pienjännitekojeisto- ja ohjauslaitekokoonpanot
• ISO tehtaan laatujärjestelmä
• Rutiinitestiraportti saatavilla ennen toimitusta
• Kolmannen osapuolen tarkastus tuetaan pyynnöstä
• OEM- ja projektikohtainen räätälöinti saatavilla

Toisin kuin isommat irrotettavatkytkinlaitteet, XL-21 on suunniteltu sovelluksiin, joissa piirien vaihdot ovat harvinaisia ​​ja yksinkertaisuus arvostetaan modulaarisen joustavuuden edelle. Sen kiinteä rakenne tarjoaa alhaisemmat alkukustannukset, pienemmän jalanjäljen ja helpomman asennuksen. Pohjimmiltaan XL-21-jakokaappi on pienten ja keskisuurten tehonjakelun työhevonen – luotettava, mutkaton ja taloudellinen.

Tuotteen edut

XL-21 kiinteän virranjakelulaatikon kytkinlaite tarjoaa useita vakuuttavia etuja, jotka tekevät siitä ensisijaisen valinnan kiinteisiin jakelusovelluksiin.

Tuotteen ominaisuudet

Pienjännitteisessä tehonjakelupaneelissa on seuraavat ominaispiirteet, jotka erottavat sen kilpailevista kiinteistä jakelulaatikoista.

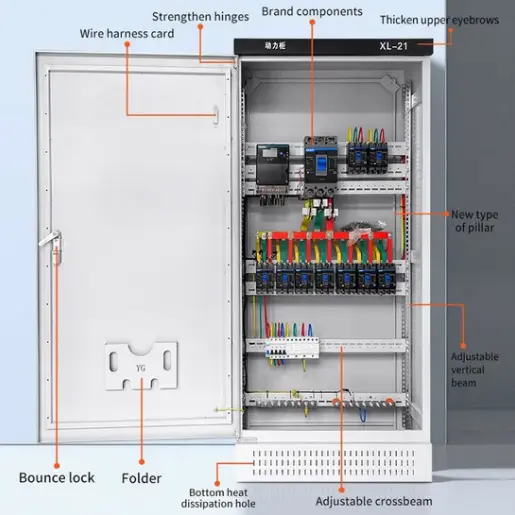

Hitsattu runko kaksoispinnoitteella: Päärunko on valmistettu 1,5–2,0 mm kylmävalssatusta teräksestä, jossa on jatkuva CO₂-suojattu kaarihitsaus kaikissa liitoksissa. Hitsauksen jälkeen koko kotelo läpikäy rasvanpoiston, fosfatoinnin ja sähköstaattisen jauhemaalauksen (vähintään 70 μm) RAL 7035 -standardin mukaisesti. Tämä kaksikerroksinen suojaus ylittää merkittävästi niitatut tai pulteilla asennetut laatikot syövyttävissä ympäristöissä.

Saranaovi 130° avautuvalla: Etuovi on varustettu kestävillä ruostumattomasta teräksestä valmistetuilla saranoilla, jotka mahdollistavat 130° avautumisen, sekä kolmipistelukitusmekanismin (ylhäällä, keskellä, alhaalla) DIN-standardin mukaisella kahvalla. Läpinäkyvä mittausikkuna on varustettu mittarin lukemista varten ilman oven avaamista.

Irrotettavat sivu- ja takapaneelit: Molemmat sivupaneelit ja takapaneeli voidaan irrottaa tavallisella kuusioavaimella. Tämä mahdollistaa 360° pääsyn sisäisiin komponentteihin asennuksen tai huollon aikana – ominaisuus, jota harvoin löytyy edullisista jakelulaatikoista.

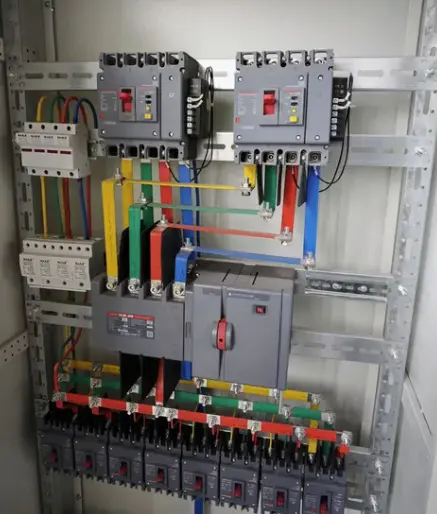

Yleiskiinnityskiskot: Kaappi on varustettu sisältä sekä rei'itetyillä kiinnityslevyillä (ruuvikiinnitettäville laitteille) että silppureilla DIN-kiskoilla (napsautuslaitteille). Tämä kaksoisjärjestelmärakenne sopii kaikenmerkkisiin MCCB-, MCB-, kontaktoreihin tai riviliittimiin.

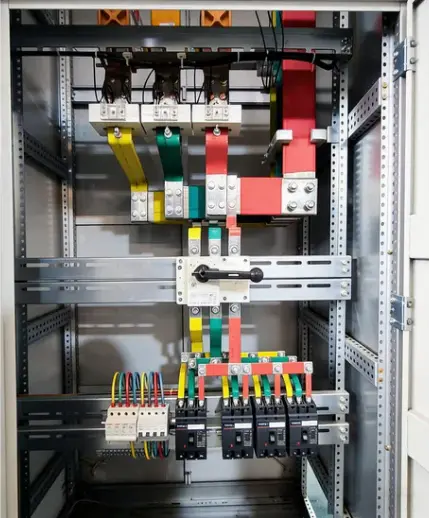

Integroidut nolla- ja maadoituskiskot: Tehdasasennettu kuparinen nollakisko (täysi kapasiteetti) ja maadoituskisko (puolikapasiteetti) kulkevat koko kotelon korkeudella, esiporatuilla liitäntäpisteillä 50 mm välein. Erillisiä virtakiskoja ei tarvitse lisätä paikan päällä.

Kaapelinhallintajärjestelmä: Pystysuorat kaapelikourut sekä vasemmalla että oikealla puolella, kummassakin irrotettava kansi. Kaapelin sisään- ja ulostuloaukot ovat ylä-, ala- ja molemmissa sivuseinissä. Erillinen ohjausjohdotuskanava erottaa pienjännitejohdot tehokaapeleista.

Sisääntulon eristyskytkin oven lukituksella: Päätulokytkimen kahva on mekaanisesti lukittu etuoven kanssa — ovea ei voi avata, ellei pääkytkin ole OFF-asennossa. Tämä turvaominaisuus estää tahattoman kosketuksen jännitteisten osien kanssa.

Silkkisuojattu piirimerkintä: Jokainen piirin sijainti on merkitty selkeästi sisempään asennuslevyyn käyttämällä kulutusta kestävää silkkipainatusta. Tarrat eivät haalistu tai irtoa kuten tarrat.

Tuotesovellus

XL-21 kiinteää tehonjakolaatikkokytkinlaitetta käytetään laajalti seuraavilla aloilla:

● Teollisuuslaitokset – Konepajat, kokoonpanolinjat, materiaalinkäsittelylaitteet, hitsausasemat (yleensä 100A–630A syöttölaitteet)

● Liikerakennukset – ostoskeskukset, toimistokerrokset, vähittäiskaupat, ravintolat (valaistus ja yleinen sähkönjakelu)

● Asuinkompleksit – Kerrostalojen kerrosjako, yhteisötilat, parkkipaikan valaistus

● Infrastruktuuri – Tunnelivalaistus, tiemaksuaseman sähköt, katuvalaistuksen ohjauskaapit

● LVI-järjestelmät – Pääjakelu jäähdytyslaitoksiin, ilmankäsittelykoneisiin, pumppuhuoneisiin

● Väliaikainen työmaavoima – Rakennusperävaunut, tapahtumasähkönjako, elokuvatuotantosarjat

Kaikissa näissä skenaarioissa sähkönjakelukaappi tarjoaa kustannusten, luotettavuuden ja huollon helppouden tasapainon, jota monimutkaisemmat kytkinlaitteet eivät pysty vastaamaan.

FAQ

Mikä on XL-21 kojeiston nimellisvirta-alue?

XL-21 kiinteä tehonjakelurasia voidaan yleensä konfiguroida välillä 100A - 630A projektin kuorman ja piirisuunnittelun mukaan.

Voiko Lugao mukauttaa sisäisten komponenttien asettelua?

Kyllä. Voimme räätälöidä MCCB:iden, MCB:iden, kontaktorien, mittarien, liittimien, virtakiskojen ja kaapeliläpivientien sijoittelun yksirivisen kaaviosi mukaan.

Mitä tietoja minun tulee antaa tarjousta varten?

Ilmoita nimellisjännite, nimellisvirta, tulo- ja lähtöpiirien lukumäärä, katkaisijan tekniset tiedot, suojausluokka, asennustyyppi, määrä ja kohdeportti.

Voitko toimittaa kytkentäkaavioita ennen tuotantoa?

Kyllä. Lugao voi toimittaa asettelupiirroksia, kytkentäkaavioita ja teknisiä vahvistusasiakirjoja ennen tuotantoa asiakkaan hyväksyntää varten.

Sopiiko XL-21-kaappi ulkokäyttöön?

Standard XL-21 -kaappeja käytetään pääasiassa sisätiloissa. Ulkokäyttöön voimme räätälöidä korkeamman IP-suojauksen, sateenkestävän rakenteen ja korroosionestopinnoitteen.

Pakkaus, toimitus, huolto ja usein kysytyt kysymykset

Pakkaus & Toimitus

Yksittäinen pakkaus:Jokainen kaappi kääritään VCI-ruosteenestopaperiin, sitten kuplamuoviin, sitten venytyskalvoon ja sijoitetaan lopuksi 10 mm:n vanerilaatikkoon, jossa on teräsreunasuojat.

Toimitusehdot:FOB Ningbo, CIF-suuret satamat tai tehtaalla.

Toimitusaika:15 työpäivää vakiokokoonpanoille (jopa 10 yksikköä).

Huoltopalvelu – 1 vuoden takuu

●Takuuaika:12 kuukautta käyttöönotosta tai 18 kuukautta toimituksesta sen mukaan, kumpi tulee ensin.

●Kattavuus:Valmistusvirheet, mukaan lukien rungon hitsaushalkeilu, pinnoitteen vika (ei hankaava), viallinen oven lukitus ja johdotusvirheet.

● Poikkeukset:Virheellisen asennuksen, nimellisvirran ylittävän ylikuormituksen, fysikaalisen vaikutuksen, määrittämättömien kemikaalien aiheuttaman korroosion tai ylivoimaisen esteen aiheuttamat vauriot.
