Ammattimainen öljyn upotettujen muuntajien valmistaja luotettavia tehoratkaisuja varten

Kuinka valita optimaalinen öljyupotettu muuntaja verkkoosi?

Arvioidessaan päteviä Power Transformer -toimittajia insinööritiimit pohtivat usein: Pitäisikö meidän ensisijaisesti asettaa öljy- vai kuivatyyppinen tekniikka ensisijaiselle sähköasemallemme? Valinta riippuu vikavirtatasoista, huoltoprotokollasta ja paikan olosuhteista. Öljyupotetut muuntajat korkealla lämpökapasiteetilla ja erinomaisella dielektrisellä lujuudellaan ovat kiistattomia työhevosia hyötymittakaavassa nosto-/alasovelluksissa. Niiden suorituskyky riippuu kuitenkin suuresti sisäisen eristysjärjestelmän eheydestä ja säiliön kyvystä kestää sisäistä valokaaren painetta.

Lugaon öljyyn upotetut yksiköt on rakennettu menestymään tässä mekaanisessa ja sähköisessä paineessa. Patentoidut sydämen kiinnitys- ja käämitekniikkamme varmistavat, että jopa äkillisen 2,5 %:n reaktanssipoikkeaman aikana vian aikana käämit pysyvät täydellisesti kohdakkain. Tämä mekaaninen kestävyys, joka on vahvistettu tiukoilla oikosulkusuojatesteillä (yli 20 kA RMS), erottaa kestävän tehomuuntajan vastuusta.

Kuinka Lugaon metallurgia ja käämitystekniikka ehkäisevät katastrofaaliset epäonnistumiset?

Toisin kuin tavallisia jakomuuntajia, jotka käsittelevät kohtalaista kuormaa, korkeajännitteisen öljyupotetun muuntajan on hallittava jatkuvien kuormitusvirtojen synnyttämää voimakasta lämpöä. Syklisen kuormituksen vaihtelut aiheuttavat paikallista ylikuumenemista sydänliitoksissa ja käämitysjohtimissa, mikä nopeuttaa öljyn hajoamista ja paperin eristeen haurastumista. Lugao poistaa tämän haavoittuvuuden tietyn materiaalin valinnan ja käsittelyn avulla.

Muuntajamme sisältävät korkealaatuista kylmävalssattua raeorientoitunutta piiterästä (27QG120), jossa on porrasliitokset ja jännityksenpoistohehkutus. Tämä metallurginen tarkkuus varmistaa, että tyhjäkäyntihäviöt pysyvät tiukasti IEC 60076 -standardien sisällä. Käämityksissä käytämme hapettomia kuparijohtimia, jotka on kääritty korkealuokkaiseen voimapaperiin jatkuvalla kierukkakäämitystekniikalla. Tätä seuraa tiukka tyhjiökuivausprosessi, joka poistaa jäännöskosteuden ja eliminoi tehokkaasti osittaisen purkauksen (PD) riskit, jotka yleensä vaivaavat huonompia yksiköitä.

Mitkä rakenne- ja ympäristönsuojelut ovat vakiona?

Säälle, pölylle ja mahdollisille vaikutuksille alttiina säiliörakenne toimii ensisijaisena suojana. Lugaon öljyupotetut tehomuuntajat saavuttavat IP44-suojausluokituksen korroosionestopintakäsittelyillä, jotka kestävät rannikon suolasumua ja äärimmäisiä ympäristön lämpötiloja. Raskaaseen käyttöön tarkoitettu säiliö (Q345R) on robottihitsattu ja painetestattu 0,3 MPa:n paineella, mikä takaa vuotottoman ja rakenteellisen eheyden vuosikymmeniä.

Mitä kapasiteetti-, jännite- ja jäähdytyskokoonpanoja Lugao voi toimittaa?

Lugaon SGS-sertifioitu laitos tukee täysitehoisia testialueita ja ammattimaisia ​​hylsynleikkauslinjoja, jotka valmistetaan tiukasti IEC-, GB-, CE- ja CCC-standardien mukaisesti.

Jänniteluokat ja kapasiteettialueet:

· 132 kV / 110 kV nouseva/asentava muuntaja:Suunniteltu sähköasemille ja voimalaitosten verkkoliitäntään. ONAN- tai ONAF-jäähdytyksellä varustettu vankka öljyllä upotettu säiliö, jossa on poikkeuksellisen alhainen osapurkaus (≤ 5 pC) ja erinomainen oikosulkukestävyys.

· 33kV / 35kV tehomuuntaja:Ihanteellinen tuulipuistojen keräysjärjestelmiin ja raskaaseen teollisuusalueeseen. Tasapainottaa korkean hyötysuhteen ja pienen jalanjäljen tarjoamalla joustavia jäähdytysvaihtoehtoja ja mukautettavat jännitehanat.

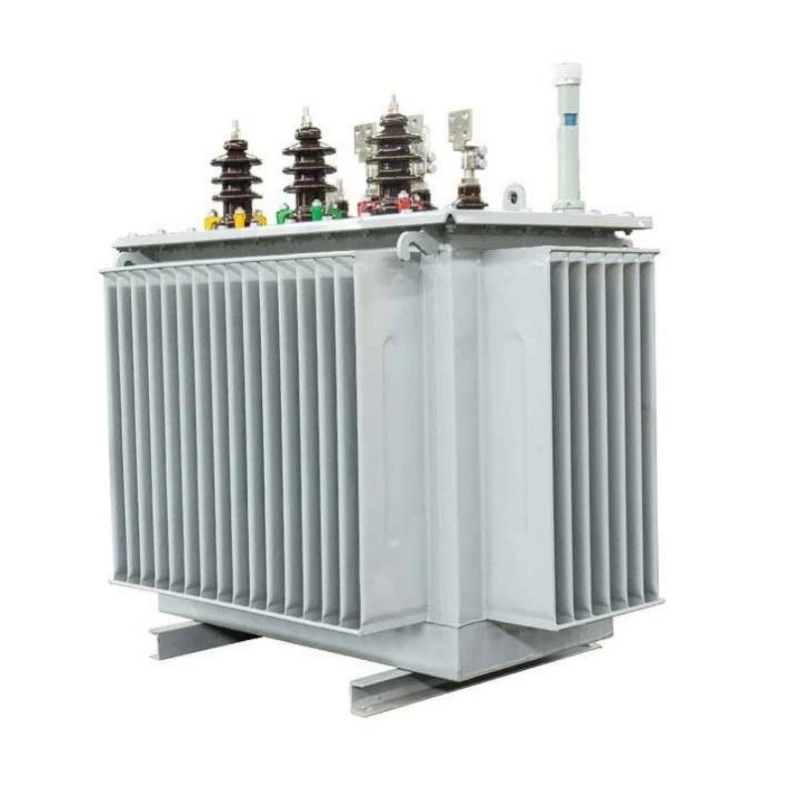

· 11 kV:n jakelumuuntaja:Soveltuu kaupallisiin komplekseihin ja maaseudun sähköistykseen. Siinä on aallotettu öljysäiliörakenne, joka eliminoi paisuntasäiliön tarpeen ja varmistaa luotettavan toiminnan ankarissa ulkoympäristöissä.

Jäähdytysmenetelmän vaihtoehdot:

· ONAN:Luottaa luonnolliseen konvektioon kohtalaisen kuormituksen sovelluksissa.

· ONAF:Tehostaa öljyn luonnollista kiertoa paineilmapuhaltimilla, mikä lisää ylikuormituskapasiteettia noin 30 %.

· OFAF:Käyttää pakotettua öljynkiertoa pakotetuilla ilmalämmönvaihtimilla maksimaalisen lämmön haihdutuksen saavuttamiseksi.

Kuinka valita öljyyn upotettu yksikkö ahtaissa tiloissa?

Suurissa sähköasemissa perinteiset yksiköt, joissa on ulkoiset lämpöpatterit, toimivat parhaiten. Kuitenkin kaupunkien maanalaisille sähköasemille Lugao tarjoaa räätälöidyn jalanjäljen optimoinnin, mikä vähentää lattiapinta-alan kokonaisvaatimuksia käyttämällä integroituja patteripaneeleja tinkimättä jäähdytystehokkuudesta.
