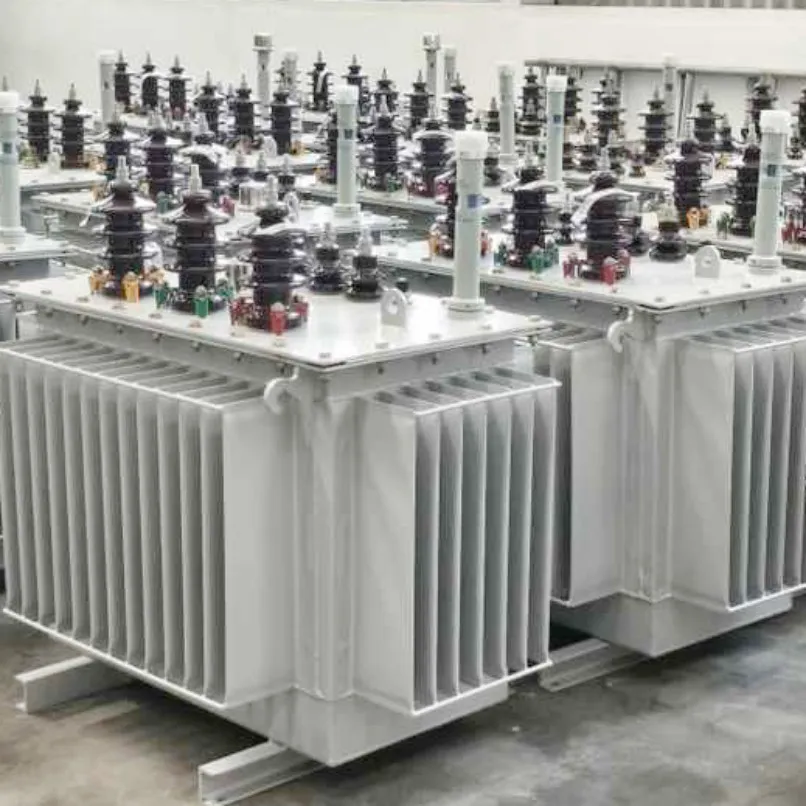

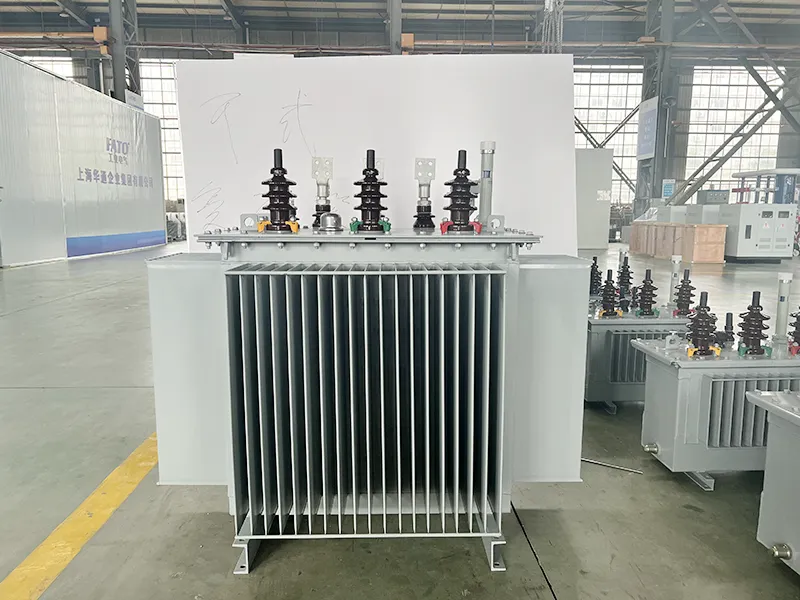

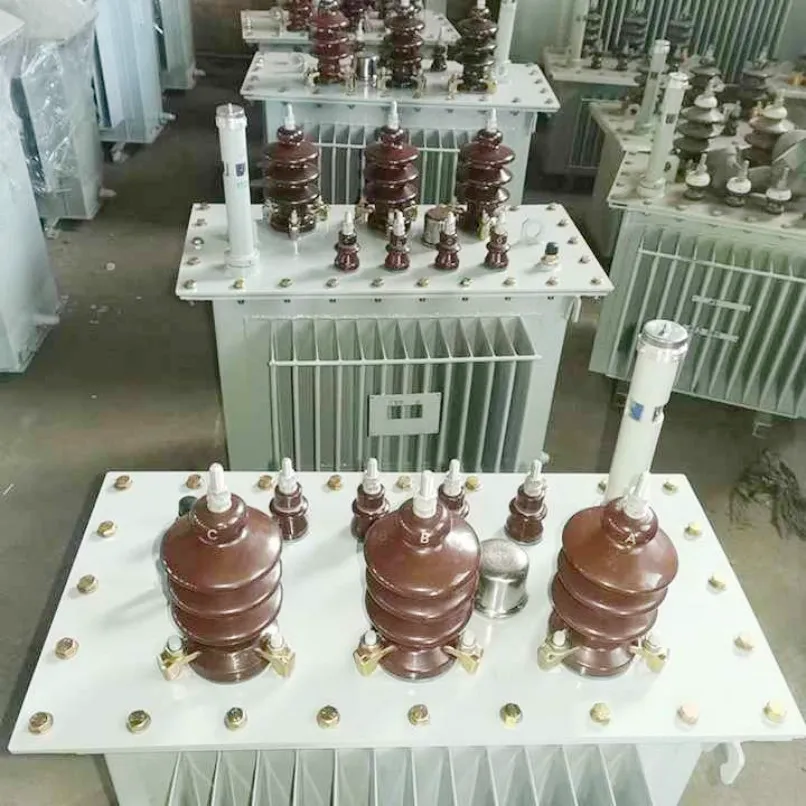

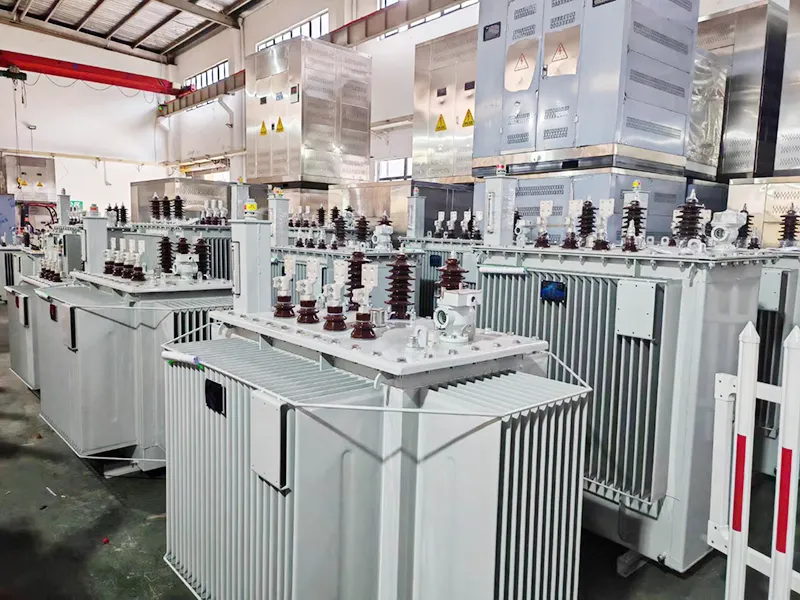

Step Down Öljyllä upotettu tehonjakomuuntaja

Öljyupotettu tehonjakelumuuntajamme on suunniteltu muuntamaan keski- tai korkeajännitesähkö (kuten 11 kV, 22 kV tai 33 kV) standardoiduksi pienjännitelähdöksi (kuten 400 V tai 230 V), joka sopii loppukäyttäjien kulutukseen. Tämä tuote on ihanteellinen sähkönjakeluverkkoihin, jotka vaativat luotettavaa jännitteen säätöä, suurta ylikuormituskapasiteettia ja pitkäkestoista kestävyyttä.

Themuuntajasiinä on pienihäviöinen rakeinen piiteräsydin ja korkean johtavuuden kuparikäämit, jotka vähentävät merkittävästi tyhjäkäynti- ja kuormitushäviöitä. Öljyllä upotettu jäähdytysjärjestelmä varmistaa tehokkaan lämmönpoiston, kun taas täysin tiivis rakenne estää kosteuden sisäänpääsyn ja öljyn hapettumisen, mikä vähentää huoltotarvetta ja pidentää käyttöikää.

Tuotteen ominaisuus ja sovellus

Ominaisuudet

1. Täyttää tai ylittää IEC-, ANSI-, GB- ja SANS-standardit

2. Täysin tiivis rakenne, jossa aallotettu säiliörakenne

3. Suuri ylikuormituskyky ja lämpöstabiilius

4. Matalainen toiminta ja korkea hyötysuhde

5. Kompakti rakenne, joka sopii pylväisiin tai maahan asennettaviin asennuksiin

6. Vankka oikosulkukestävyys

7. Helppo asennus ja vähän huoltoa vaativa

8. Pitkä käyttöikä ja elinikäinen palvelutuki

9. Saatavilla useilla kosketusalueilla jännitteen säätöön

10. Ympäristöystävällisiä eristysöljyvaihtoehtoja saatavilla

K&V: Tärkeimmät öljyupotetut tehonjakelumuuntajat Insights

K: Mikä on Step Down Transformer?

V: Asennusmuuntaja on eräänlainen sähkömuuntaja, joka pienentää korkean tulojännitteen pienemmäksi lähtöjännitteeksi. Siinä on enemmän kierroksia ensiökäämissä ja vähemmän kierroksia toisiokäämissä. Tämän tyyppinentehoa muuntajaon välttämätöntä sähkönjakelujärjestelmissä, jotta käyttökelpoiset jännitetasot toimitetaan turvallisesti teollisuuslaitteisiin, liikerakennuksiin ja asuinalueisiin.

K: Mikä tekee tästä alennusmuuntajasta energiatehokkaan?

V: Muuntajamme käyttää erittäin läpäisevää kylmävalssattua raeorientoitunutta piiterästä ja optimoituja sydänliitosrakenteita, jotka vähentävät merkittävästi hystereesiä ja pyörrevirtahäviöitä. Tämä johtaa pienempiin tyhjäkäynti- ja kuormitushäviöihin verrattuna perinteisiin muuntajiin, mikä vähentää suoraan käyttökustannuksia.

K: Kuinka öljyinen jäähdytysjärjestelmä parantaa suorituskykyä?

V: Eristävä öljy toimii sekä dielektrisenä väliaineena että jäähdytysnesteenä. Se siirtää lämpöä tehokkaasti pois sydämestä ja käämeistä säiliön pinnalle, jossa se haihtuu ympäröivään ympäristöön. Tämä varmistaa vakaan toiminnan myös jatkuvassa suuressa kuormituksessa tai korkeissa lämpötiloissa.

K: Sopiiko tämä muuntaja ulkokäyttöön?

V: Kyllä. Täysin suljettu aaltopahvisäiliörakenne suojaa sisäosia kosteudelta, pölyltä ja syövyttävältä ympäristöltä. Se on ihanteellinen ulkoasennuksiin, kuten sähköasemille, teollisuuspihoille ja maaseudun sähkönjakeluverkkoihin.

Pääsovellusskenaariot

Teollisuustilat:Tarjoaa luotettavaa pienjännitevirtaa tehtaille, käsittelylaitoksille ja raskaille koneille.

Liikerakennukset:Käytetään ostoskeskuksissa, toimistokeskuksissa ja hotelleissa keskijännitteen alentamiseksi turvalliselle tasolle.

Sähkönjakelu asuinalueella:Asennettu yhteisön sähköasemille tai pylväisiin asennettuihin kokoonpanoihin kotitalouksien syöttöä varten.

Uusiutuvat energiajärjestelmät:Integroituu aurinkopuistojen ja tuulivoimaloiden kanssa jännitteen säätelyä ja verkkoliitäntää varten.

Infrastruktuuriprojektit:Sopii lentokentille, rautateille, sairaaloihin ja datakeskuksiin, jotka vaativat suurta luotettavuutta.

Tuoteparametri (erittely)

Taulukko: Öljyupotettu muuntaja – tyypilliset tekniset tiedot (11kV / 0,4kV)

Öljyupotettu vs kuivatyyppinen muuntaja

Valitse anöljyllä upotettu muuntajaseuraavissa tilanteissa:kun tarvitaan ulkoasennus; kun tarvitaan parempaa energiatehokkuutta;kun tarvitaan suurempaa ylikuormituskapasiteettia; kun tarvitaan keskikokoista tai suurta kapasiteettia; tai kun etsit kustannustehokasta sähkönjakeluratkaisua.

Valitse kuivatyyppinen muuntaja seuraavissa tilanteissa:kun muuntaja on asennettu sisätiloihin; kun paloturvallisuus on kriittistä;kun öljypohjaisten välineiden käyttö on kielletty paikan päällä; tai kun projekti koskee sairaaloita, ostoskeskuksia, datakeskuksia tai korkeita rakennuksia.

Yhteenveto:Öljyupotetut muuntajat soveltuvat paremmin ulkokäyttöön, teollisuuteen ja julkiseen sähköverkkoon.Kuivatyyppiset muuntajatsoveltuvat paremmin sisäkäyttöön ja paikkoihin, joissa on tiukat paloturvallisuusvaatimukset.

Tuotantotiedot

Ydinmateriaali ja prosessi

Ydin on valmistettu erittäin läpäisevästä kylmävalssatusta rakeorientoituneesta piiteräksestä, jossa on porrastettu limitysrakenne, mikä minimoi tyhjäkäynnin häviöt ja vähentää magnetointivirtaa. Ydin on sidottu puolikuivalla lasiteipillä rakenteen eheyden ja alhaisen melutason varmistamiseksi.

Käämitysrakenne

Korkea- ja pienjännitekäämit on valmistettu hapettomista kuparijohtimista. Pienjännitekäämissä on kalvo- tai kierrerakenne pitkittäisillä öljykanavilla, mikä parantaa mekaanista lujuutta ja oikosulkukestävyyttä.

Eristys ja jäähdytysjärjestelmä

Käytetään korkealaatuista mineraaliöljyä tai ympäristöystävällistä korkean palopisteen eristysnestettä. Öljypaperieristejärjestelmä läpikäy tyhjiökuivauksen ja öljytäytön poistamaan jäännöskosteutta ja -ilmaa, mikä varmistaa korkean dielektrisen lujuuden ja pitkän aikavälin luotettavuuden.

Säiliö ja tiiviste

Aallotettu säiliörakenne kompensoi lämpölaajenemista ilman paisuntasäiliön tarvetta. Täysin suljettu rakenne estää öljyn hapettumisen ja kosteuden sisäänpääsyn, mikä vähentää huoltotiheyttä ja pidentää öljyn käyttöikää.

Vakiovarusteisiin kuuluu

1. Öljytason mittari ja matalan tason hälytin

2. Paineenalennusventtiili

3. Valitse lämpömittari hälytyskoskettimilla

4. Valinnainen kaasurele vian havaitsemiseen

Miksi valita Lugao Step Down Transformer

Lugaon öljyupotettu muuntaja on suunniteltu vähentämään keski- tai korkea jännite, kuten 11 kV, 22 kV, 33 kV, matalaksi jännitteeksi, kuten 400 V tai 230 V, turvallisen virranjakelun takaamiseksi.

Korkea tehokkuus:Pienihäviöinen piiteräsydin vähentää tyhjäkäyntihäviöitä ja säästää energiaa.

Vakaa suorituskyky:Kuparikäämit ja optimoitu rakenne takaavat vakaan jännitelähdön.

Vahva jäähdytyskyky:Öljyupotettu jäähdytysjärjestelmä tarjoaa erinomaisen lämmönpoiston ja tukee pitkäkestoista käyttöä.

Täysin suljettu säiliö:Estää kosteuden, pölyn ja öljyn hapettumisen vähentäen huoltoa.

Suuri oikosulkulujuus:Vahva käämitys ja kiristysrakenne parantavat turvallisuutta verkkovikojen aikana.

Ulkokäyttöön:Soveltuu sähköasemille, tehtaille, maaseudun verkkoihin, liikerakennuksiin ja uusiutuvan energian projekteihin.

Räätälöity design saatavana:Jännite, kapasiteetti, vektoriryhmä, väliottoalue, jäähdytysmenetelmä ja säiliötyyppi voidaan mukauttaa.

Tiukka testaus ennen toimitusta:Jokainen muuntaja testataan jännitesuhteen, käämitysvastuksen, eristyksen, kuormittamattoman häviön, kuormitushäviön, impedanssin ja öljyvuotojen suhteen.

Lugao tarjoaa OEM- ja ODM-muuntajaratkaisuja luotettavalla laadulla, nopealla toimituksella ja ammattimaisella teknisellä tuella.

Tuotteen huoltopalvelu

1. Ilmainen korjaus tai vaihto vuoden sisällä valmistusvirheistä johtuviin laatuongelmiin.

2. Takuu ei kata inhimillisen virheen tai ylivoimaisen esteen aiheuttamia vaurioita (salamanisku, tulva, tulipalo jne.).
