Kuinka valita oikea laatikkotyyppinen sähköasema projektillesi

A Laatikkotyyppinen ala-asemaon kompakti virranjakeluratkaisu, joka yhdistää suurjännitekojeistot, muuntaja, pienjännitejakelulaitteet ja suojalaitteet yhteen esivalmistettuun koteloon. Sitä käytetään laajasti teollisuuspuistoissa, kaupallisissa rakennuksissa, asuinyhteisöissä, uusiutuvan energian projekteissa, kaivoskohteet ja väliaikaiset sähkönsyöttöjärjestelmät.

Voimansiirto- ja jakelulaitteiden valmistajana Lugao toimittaa muuntajia, kytkinlaitteita, katkaisijat, erottimet, ukkossuojat, CT/PT/VT ja räätälöidyt OEM/ODM-ratkaisut hyötykäyttöön, teollisuus- ja infrastruktuurihankkeet. Projektin vaatimusten perusteella Lugao voi tukea asiakkaita tekninen konfigurointi, tuotevalikoima ja räätälöidyt sähköasemaratkaisut.

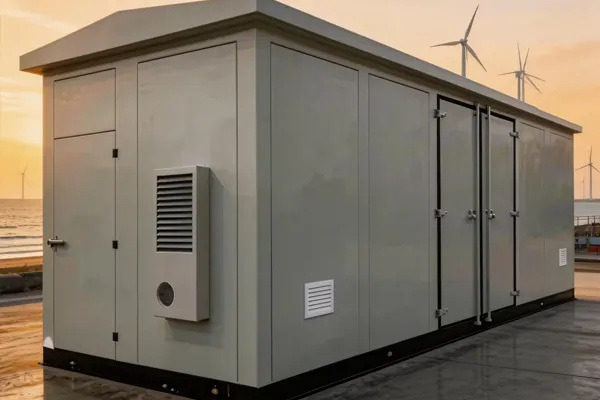

Mikä on laatikkotyyppinen ala-asema?

Box-Type-sähköasema tunnetaan myös esivalmistettuna sähköasemana tai kompaktina sähköasemana. Se on suunniteltu vastaanottaa keskijännitetehoa, muuntaa sen matalajännitteiseksi ja jakaa sähköä turvallisesti loppukäyttäjille.

Pääkomponentit

• Korkeajänniteyksikkö:Käytetään tulevan tehon ohjaukseen, suojaukseen ja kytkemiseen.
• Muuntajayksikkö:Muuntaa jännitteen vastaamaan projektin jakeluvaatimuksia.
• Pienjänniteyksikkö:Jakaa tehon sähkökuormille ja loppupiireille.
• Kotelo:Suojaa sisäisiä laitteita säältä, pölyltä ja ulkoisilta vaikutuksilta.
• Suojalaitteet:Auta varmistamaan turvallinen käyttö ylikuormituksen, oikosulun tai vikatilanteen aikana.

Miksi projektin omistajat valitsevat laatikkotyyppiset ala-asemat

• Kompakti rakenne:Säästää asennustilaa perinteisiin sähköasemiin verrattuna.
• Nopea asennus:Tehdasasennettu suunnittelu vähentää rakennusaikaa työmaalla.
• Joustava sovellus:Soveltuu teollisiin, kaupallisiin, kunnallisiin ja uusiutuvan energian hankkeisiin.
• Luotettava suoja:Suljettu rakenne parantaa laitteiden turvallisuutta ja toiminnan vakautta.
• Mukautettu kokoonpano:Voidaan suunnitella jännitetason, kapasiteetin, sijoittelun ja työpaikan olosuhteiden mukaan.

Tärkeimmät tekijät laatikkotyyppistä sähköasemaa valittaessa

1. Vahvista jännitetaso

Jännitetason tulee vastata projektin verkkoliitäntä- ja kuormitusvaatimuksia. Yleiset kokoonpanot sisältää keskijännitetulon ja pienjännitelähdön jakeluverkkoja varten.

• Tarkista tulevan verkon jännite.
• Varmista loppukäyttölaitteiden tarvittava lähtöjännite.
• Varmista, että noudatetaan paikallisia sähköstandardeja ja projektin eritelmiä.

2. Laske muuntajan kapasiteetti

Muuntajan kapasiteetti on yksi tärkeimmistä valintatekijöistä. Alimitoitettu kapasiteetti voi aiheuttaa ylikuormitusta, kun taas ylimitoitettu kapasiteetti voi lisätä investointeja ja energiahäviöitä.

• Laske liitetyn kokonaiskuorma.
• Harkitse kuormituksen kasvua tulevaa laajentamista varten.
• Arvioi huippukysynnän ja jatkuvan toiminnan vaatimukset.
• Valitse muuntajatyyppi tehokkuuden, ympäristön ja huoltotarpeiden perusteella.

3. Arvioi asennusympäristö

Työpaikan olosuhteet vaikuttavat suoraan kotelon suunnitteluun, eristystasoon, ilmanvaihtoon ja suojausluokkaan.

• Ulkoasennus:Vaatii säänkestävän, korroosionesto- ja ilmanvaihtorakenteen.
• Korkean lämpötilan alueet:Tarvitsee kunnollisen lämmönpoiston ja muuntajan jäähdytyksen.
• Pölyinen tai kostea ympäristö:Edellyttää korkeampaa kotelon suojausta ja tiivistystehoa.
• Kohteet korkealla:Saattaa vaatia erityistä eristyssuunnittelua ja teknistä säätöä.

4. Valitse oikea asettelu

Sisäisen layoutin tulee tukea turvallista käyttöä, helppoa huoltoa ja tehokasta kaapeliliitäntää.

• Eurooppalaistyylinen asettelu:Käytetään yleisesti kompakteissa ja integroiduissa jakelujärjestelmissä.
• Amerikkalainen asettelu:Käytetään usein, kun muuntaja- ja kytkentätoiminnot ovat tiiviisti integroituja.
• Mukautettu asettelu:Soveltuu projekteihin, joissa on erityisiä tila-, kaapelisuunta- tai toimintavaatimuksia.

5. Tarkista suojaus- ja turvallisuusvaatimukset

Turvallisuussuunnittelun tulee kattaa sähkösuojaus, mekaaninen suojaus ja käyttäjän turvallisuus.

• Ylikuormitus- ja oikosulkusuojaus
• Maadoitusjärjestelmän suunnittelu
• Lukitus- ja käyttöturvallisuustoimenpiteet
• Valokaarisuojaus ja vianeristysvaihtoehdot
• Selkeät varoitustarrat ja pääsy huoltoon

Laatikkotyyppisten ala-asemien valintataulukko

Valintatekijä	Mitä tarkistaa	Miksi sillä on merkitystä	Suositeltu toimenpide
Jännitteen taso	Tulo- ja lähtöjännite	Varmistaa yhteensopivuuden verkon ja sähkökuormien kanssa	Vahvista projektipiirustukset ja paikalliset verkkovaatimukset ennen valintaa
Muuntajan kapasiteetti	Kokonaiskuormitus, huippukysyntä ja tuleva laajentuminen	Estää ylikuormituksen ja välttää turhat investoinnit	Valitse kapasiteetti todellisen kuormituslaskelman ja varamarginaalin perusteella
Asennusympäristö	Ulko/sisätyömaa, lämpötila, kosteus, pöly ja korkeus	Vaikuttaa kotelon suojaukseen, eristykseen ja jäähdytystehoon	Valitse sopiva suojausluokka, ilmanvaihto ja korroosionestorakenne
Kojeiston kokoonpano	Tulokaappi, lähtökaappi, mittaus- ja suojayksiköt	Määrittää tehonsäädön, suojauksen ja toiminnan joustavuuden	Konfiguroi jakelukaavion ja huoltovaatimusten mukaan
Turvallisuussuojaus	Maadoitus-, lukitus-, vikasuoja- ja varoitusjärjestelmät	Parantaa käyttäjän turvallisuutta ja järjestelmän luotettavuutta	Noudata soveltuvia sähköstandardeja ja projektin turvallisuusmääräyksiä
Räätälöintitarpeet	Mitat, väri, asettelu, kaapelin läpivienti ja OEM/ODM-vaatimukset	Auttaa laitteita sopimaan projektipaikan ja tuotemerkin vaatimuksiin	Työskentele kokeneen valmistajan, kuten Lugaon, kanssa räätälöityä suunnittelua varten

Yleiset sovellusskenaariot

Teollisuusprojektit

• Tehtaat ja tuotantolinjat
• Kaivos- ja raskaan teollisuuden kohteet
• Teollisuuspuistot ja tuotantolaitokset

Kaupalliset ja julkiset tilat

• Kauppakeskukset ja toimistorakennukset
• Sairaalat, koulut ja kunnalliset laitokset
• Asuinyhteisöt ja kaupunkien jakeluverkot

Uusiutuvan energian hankkeet

• Aurinkovoimalat
• Tuulivoiman keräysjärjestelmät
• Energian varastointi- ja hajautettu tuotantoprojektit

Miksi valita LugaoLaatikkotyyppinen ala-asema Solutionsille?

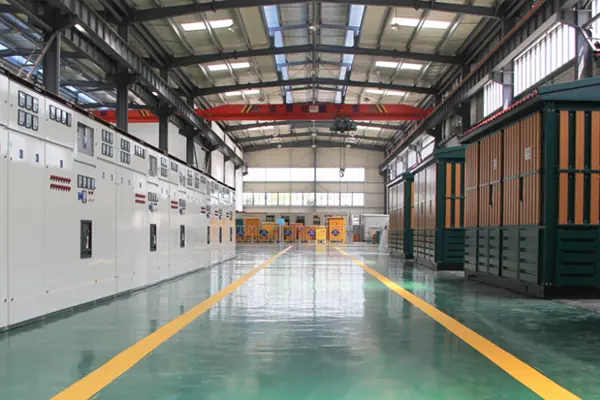

Oikean toimittajan valinta on yhtä tärkeää kuin oikean laitteen valinta. Lugao tukee globaalia valtaa projekteja, joissa on valmistuskokemus, laaja tuotevalikoima ja suunnittelusuuntautunut palvelu.

Lugaon edut

• Kokemusta voimansiirto- ja jakelulaitteiden valmistuksesta
• Tuotevalikoima kattaa muuntajat, kytkinlaitteet ja niihin liittyvät suojalaitteet
• Räätälöidyt OEM/ODM-ratkaisut erilaisiin projektispesifikaatioihin
• Tuki sähkö-, teollisuus-, infrastruktuuri- ja uusiutuvan energian sovelluksille
• Tekninen tuki konfiguroinnissa, asettelussa ja laitteiden valinnassa

Johtopäätös

OikeaLaatikkotyyppinen ala-asematulee valita jännitetason, muuntajan kapasiteetin, asennusympäristö, suojausvaatimukset ja tulevat laajennustarpeet. Työskentelemällä kokeneen kanssa valmistaja, kuten Lugao, projektin omistajat voivat parantaa asennuksen tehokkuutta, järjestelmän turvallisuutta ja pitkällä aikavälillä sähkönjakelun luotettavuus.
