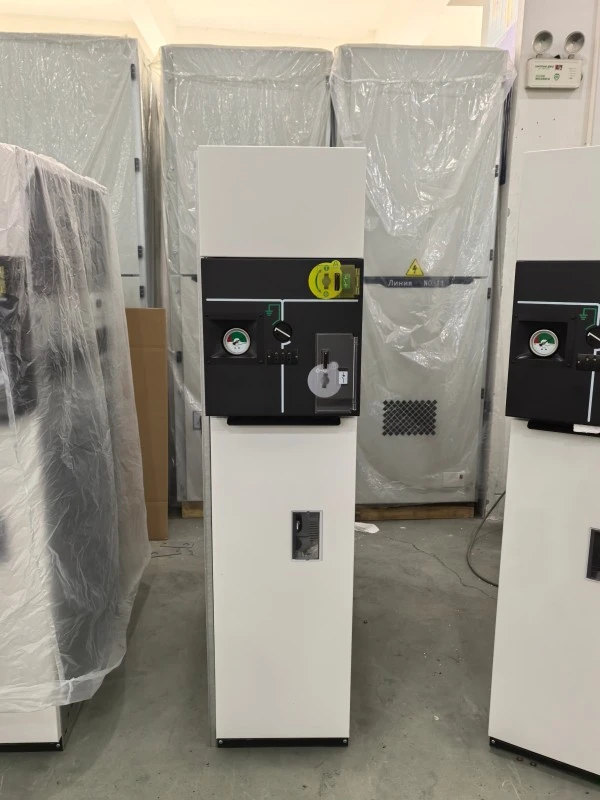

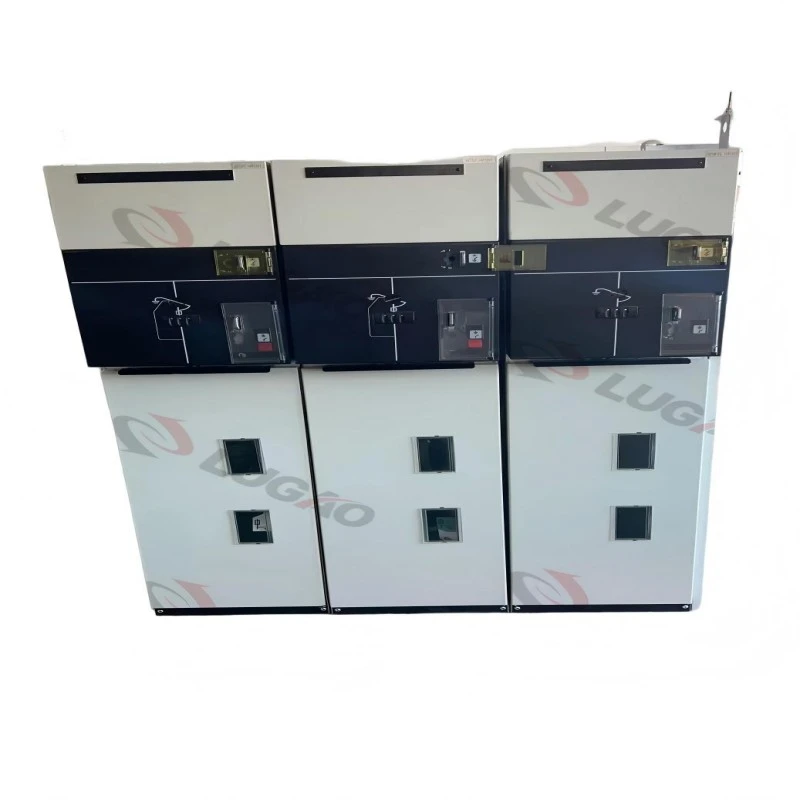

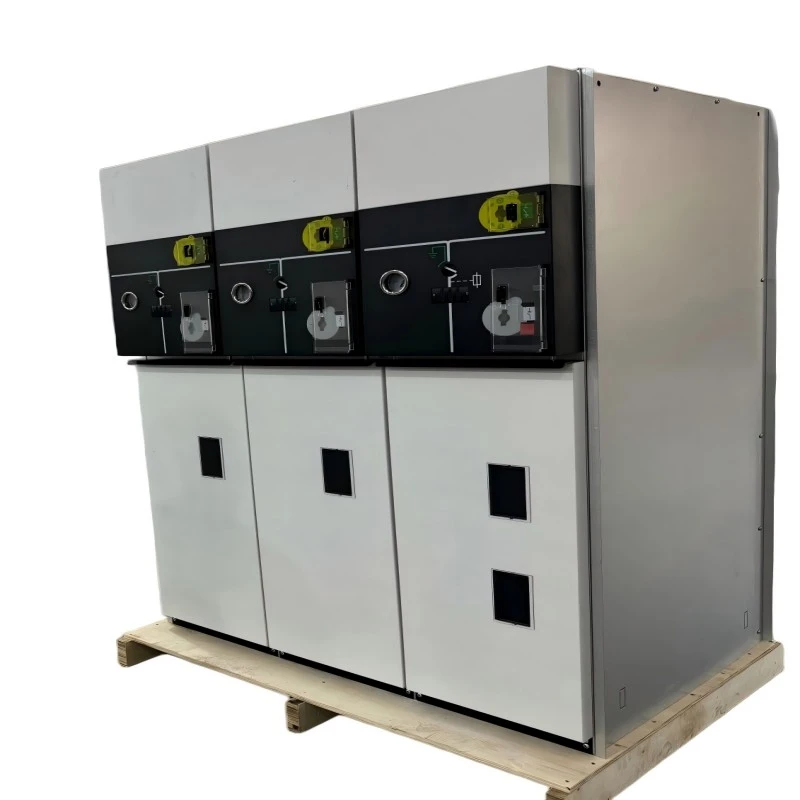

Low Gas Interlock System metallikoteloitu RMU

Low Gas Interlock System metallikoteloitu RMU (Ring-pääyksikkö) on tehtaalla koottu, tyyppitestattu kojeisto, joka on suunniteltu keskijännitejakeluverkkoihin (24 kV asti). Siinä yhdistyvät SF6-eristetty tai SF6-vapaa kaasutekniikka mekaaniseen ja sähköiseen matalan kaasunpaineen lukitusjärjestelmään.

Mitä se tekee:

RMU yhdistää, eristää ja suojaa turvallisesti muuntajia ja kaapelipiirejä rengasverkoissa. "Low Gas Interlock System" estää automaattisesti toiminnan (sulkemisen tai maadoituksen), kun kaasun sisäinen paine laskee alle turvallisten kynnysarvojen, mikä eliminoi riittämättömästä dielektrisen lujuuden aiheuttaman sisäisen valokaaren riskin. Metallikoteloitu rakenne tarjoaa vankan fyysisen suojan ja sähkömagneettisen suojauksen.

Tärkeimmät toiminnot:

● Kuorman teko/murto

● Maadoituskytkimen toiminta lukituksella

● Vikavirtasuojaus (sulakkeella tai releellä)

● Matala kaasunpainehälytys ja lukitus

● Näkyvä eristys metallikotelon alla

Jokainen Low Gas Interlock System metallikoteloitu RMU Lugao Powerilta täyttää IEC 62271-200- ja GB/T 3906 -standardit, mikä varmistaa saumattoman integroinnin älykkäisiin verkkoihin.

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

Ydinominaisuudet (K&A-osion kanssa)

Ominaisuus 1: Matalakaasun paineen lukitusmekanismi

Estää sulkemisen tai maadoituksen, kun kaasun tiheys ei ole riittävä.

Mekaaninen lukko + apukoskettimen palaute RTU:hun.

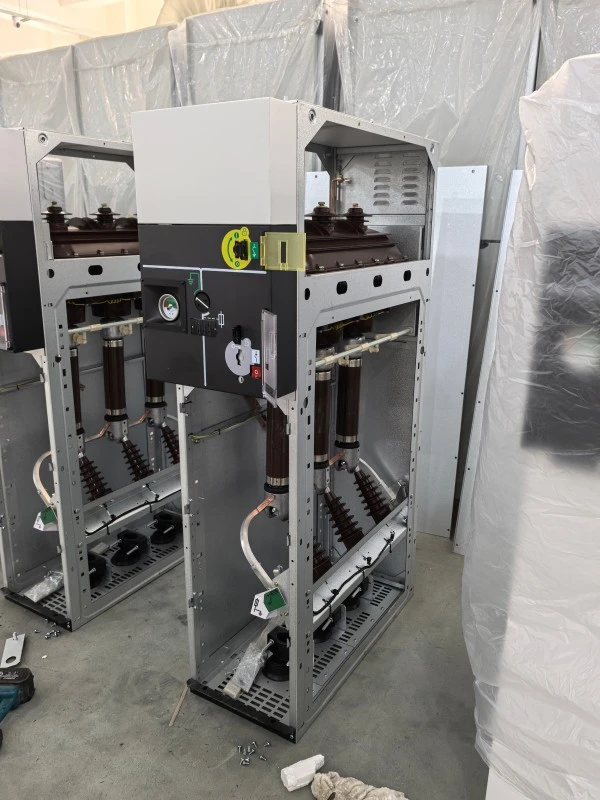

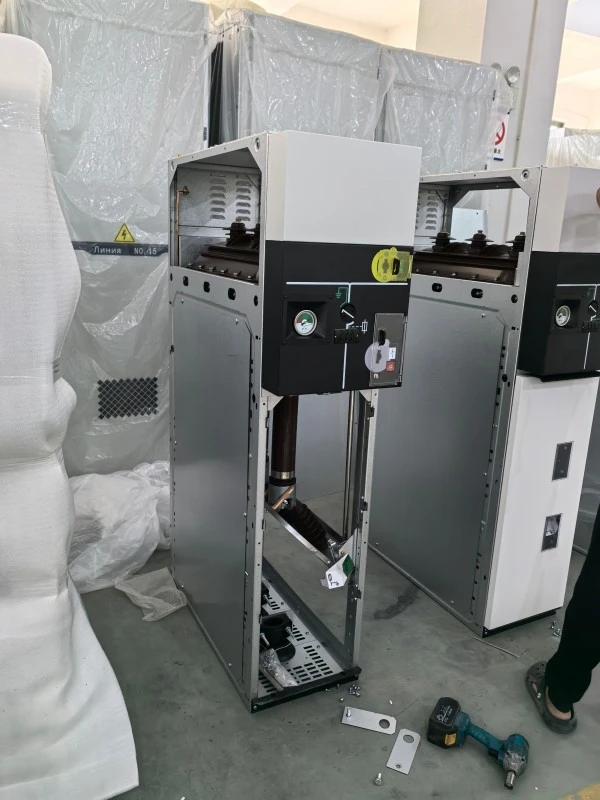

Ominaisuus 2: Metallikoteloitu, täysin tiivistetty säiliö

Ruostumattomasta teräksestä valmistettu säiliö laserhitsauksella.

Ei ulkoisia näkyviä jännitteisiä osia.

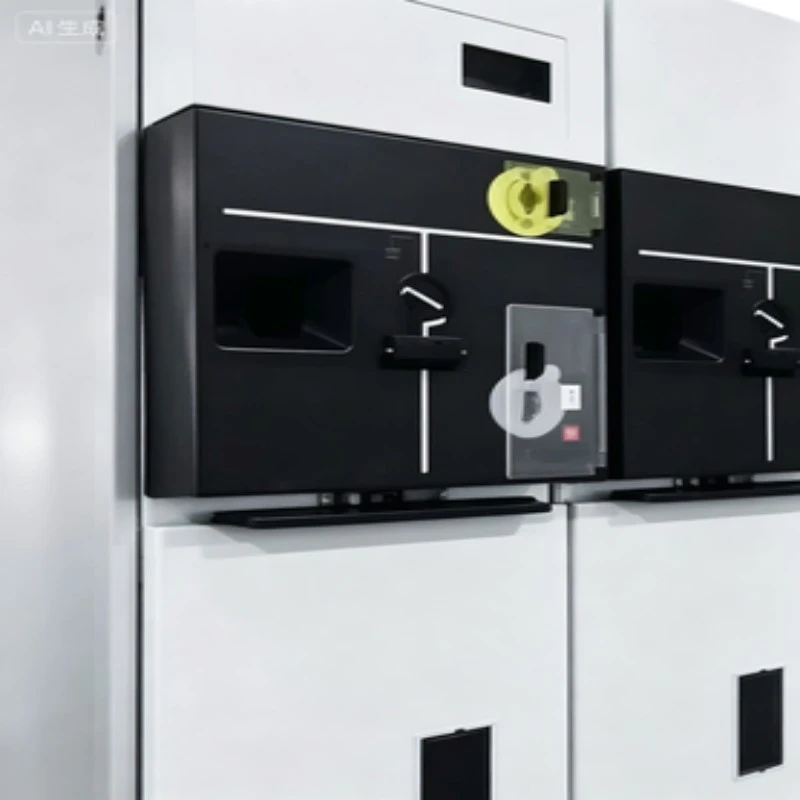

Ominaisuus 3: Integroidut mekaaniset/sähköiset lukitukset

●Kuormakytkin – maadoituskytkin – etukannen lukitusketju.

Avainlukko- ja riippulukkosäännökset.

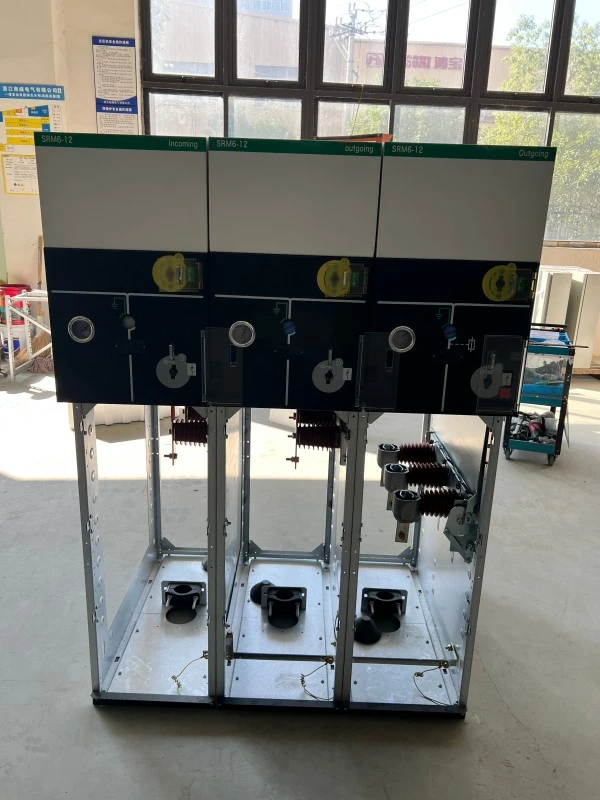

Ominaisuus 4: Kompakti ja modulaarinen muotoilu

Leveys jopa 375 mm yksikköä kohti.

Expandable on both sides.

Ominaisuus 5: Huoltoystävällinen kaasujärjestelmä

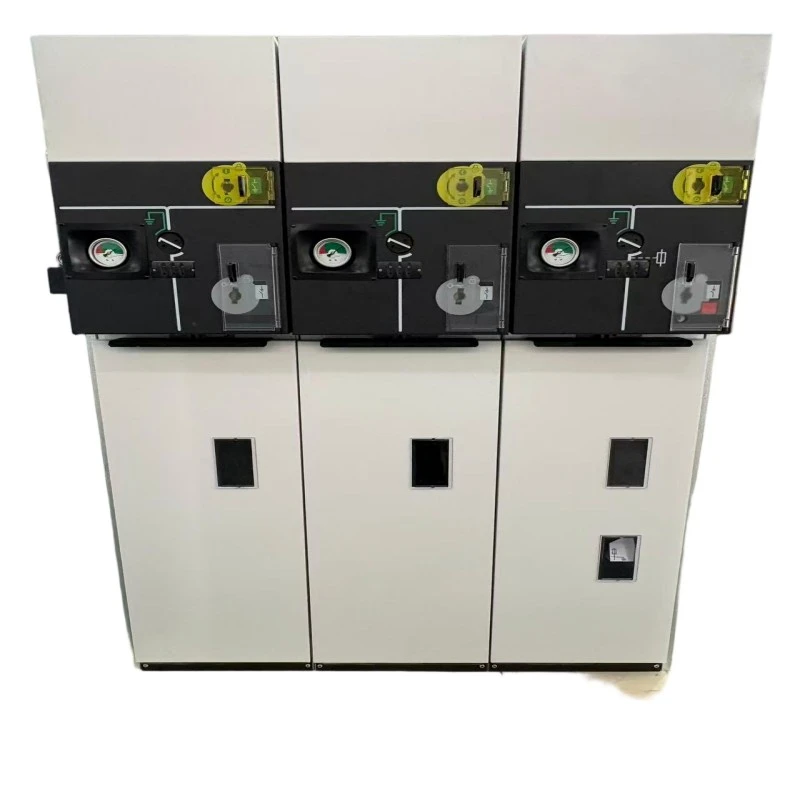

Itsesulkeutuvat venttiilit; kaasun painemittari, jossa matalapainevyöhyke on merkitty punaisella.

Sovellukset

1. Toissijaiset jakeluverkot (asuin- ja kaupalliset kompleksit)

2. Tuuli-/aurinkovoiman keräysasemat (ympäristösopeutuvuus)

3. Sähköajoneuvojen latauskeskuksen kojeistohuoneet

4. Datakeskuksen varasyöttölaitteet

5. Teollisuuslaitosten rengasverkot

Q&A --- Tuoteominaisuus Deep Dive

Q1: Vaikuttaako alhainen kaasulukitus normaaliin toimintanopeuteen?

V: Ei. Normaalipaineessa lukitus on läpinäkyvä. Ainoastaan ​​kaasuvuotojen yhteydessä (esim. tiivisteen ikääntymisen vuoksi) lukko kytkeytyy --- tyypillisesti yli 10 vuoden kuluttua. Se lisää nollaviivettä rutiininomaisen kytkennän aikana.

Q2: Mikä on tyypillinen kaasun täyttöväli?

V: SF6-versiolle > 20 vuotta normaaleissa olosuhteissa. Matala kaasun lukitus laukaisee hälytyksen hyvissä ajoin ennen kriittistä tasoa, mikä mahdollistaa suunnitellun huollon.

Kysymys 3: Soveltuuko Low Gas Interlock System metallikoteloitu RMU älykkään verkon automatisointiin?

V: Ehdottomasti. Jokaisessa yksikössä on apukoskettimet alhaisen kaasun hälytykselle, lukitustilalle ja kytkimen asennolle --- yhteensopiva IEC 61850:n kanssa RTU:n kautta.

Tuotantotiedot

Valmistusprosessi

●Lugao Power Co., Ltd. valmistaa jokaista Low Gas Interlock System -metalliaRMUluokan 100 000 puhdastilassa kaasutäyttöä varten. Tärkeimmät tuotantovaiheet:

1. Säiliön laserleikkaus ja robottihitsaus --- heliumvuototesti (<1×10⁻⁶ mbar·L/s).

2. Tyhjiökuivaus ja kaasunpoisto --- kosteuspitoisuus ≤10 ppm.

3. Mekaaninen lukituskokoonpano --- 5000 syklin kestotesti.

4. Matalakaasulukituskalibrointi --- käyttämällä tarkkoja painekytkimiä ja nokkamekanismeja.

5. Lopullinen sähkötesti --- tehotaajuuden kesto (42kV/1min 12kV:n yksiköille).

6. Ainutlaatuinen sarjanumero --- jäljitettävissä raaka-ainetodistuksiin.

Laadunvalvonta

Jokainen RMU käy läpi 100 %:n tehdashyväksyntätestin (FAT) IEC:n mukaan.

●ow kaasun lukitustoiminto tarkastettu kolmessa painepisteessä: normaali, hälytys, lukitus.

Osittainen purkausmittaus <5pC 1,2Ur:lla.

Sertifikaatit ja laadunvarmistus

Miksi valita Lugao Power Co., Ltd.?

● 15+ vuotta keskijännitekojeistossa.

● Elinkaarituki – varaosille 10 vuoden takuu.

● Räätälöity suunnittelu – lisää matalan kaasun etävalvonta, lämmitin tai CT:t.

"Kun ostat Low Gas Interlock System -metallisuljetun RMU:n Lugaosta, saat paitsi tuotteen myös kumppanin verkkoturvallisuudesta."

Pakkaus & Toimitus

Pakkaus

1. Yksittäinen RMU: Suljettu antistaattiseen PE-pussiin + kuivausaineeseen.

2. Pehmustus: 30 mm EPE-vaahto puulaatikon sisällä.

3. Ulkolaatikko: Lämpökäsitelty vaneri (ISPM-15 yhteensopiva vientiin).

4. Merkintä: Hauras, painopiste, kaasutäytteinen tarra, lukitusvaroitus.

Toimitus

1. Satama: Shanghai / Ningbo.

2. Toimitusaika: 25 työpäivää tavallisille 630A-yksiköille (näytetilaus 15 päivää).

3. Lähetysasiakirjat: Pakkausluettelo, kauppalasku, konossementti, testiraportit, lukituksen kalibrointitodistus.

Kaasun kuljetusilmoitus

SF6- tai ekokaasutäytteiset yksiköt toimitetaan "ei-vaarallisena tavarana" UN 3166:n (kaasulla toimivat koneet) mukaisesti. Kaikki venttiilit suljettu ja suojattu.

FAQ

Q1: Mikä on Low Gas Interlock System -metallisuljetun RMU:n takuuaika?

V: Lugao Power tarjoaa 12 kuukautta käyttöönottopäivästä tai 18 kuukautta toimituksesta (sen mukaan kumpi aikaisempi). Matalakaasun lukitusmekanismi on suojattu 5 vuodeksi.

Kysymys 2: Voidaanko matalakaasun lukitus ohittaa hätätilanteessa?

V: Ei suunnittelusta. Ohitus tuhoaisi turvallisuuden. Sen sijaan tarjoamme tilapäisen kaasun täyttösarjan paineen palauttamiseksi 30 minuutissa. Noudata aina lockout-tagoutia.

Q3: Tarjoatko asennuskoulutusta?

V: Kyllä. Tarjoamme maksutonta etävideoopastusta ja paikan päällä tapahtuvaa koulutusta yli 10 kpl tilauksille.

Q4: Kuinka varmistan alhaisen kaasun lukituksen toiminnan ennen asennusta?

V: Käytä kaasutiheysmittarin testiporttia. Vapauta kaasua hitaasti – hälytysrajalla (0,03 MPa) kuulet hälytysreleen; lukituskynnyksellä (0,02 MPa) kytkimen toimintaakseli lukkiutuu mekaanisesti. Tämä näkyy tehdasvideossamme.

Q5: Onko tämä RMU yhteensopiva SF6-vapaan kaasun kanssa?

V: Kyllä. Lugao Power tarjoaa Low Gas Interlock System -järjestelmän metallisuljetun RMU:n N2/SF6-sekoituksella (70 %/30 %) tai C4-FN-pohjaisella kaasulla. (Kaasun väliaine- ja lukituskynnykset konfiguroidaan valitun eristysjärjestelmän mukaan.) Lukituspaineen kynnysarvot lasketaan uudelleen jokaiselle kaasutyypille.
