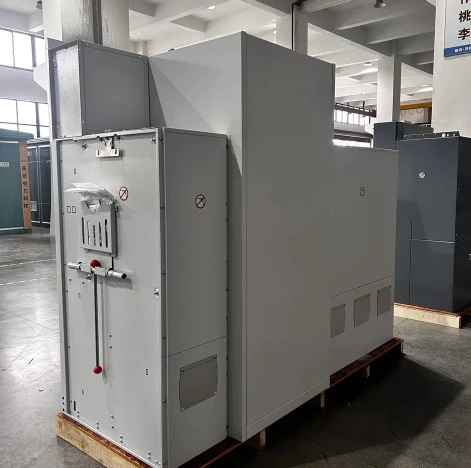

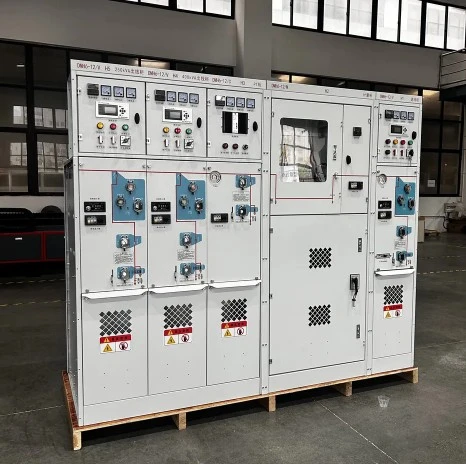

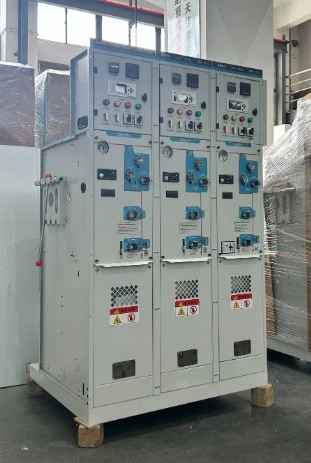

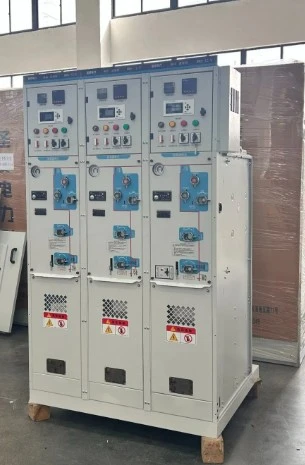

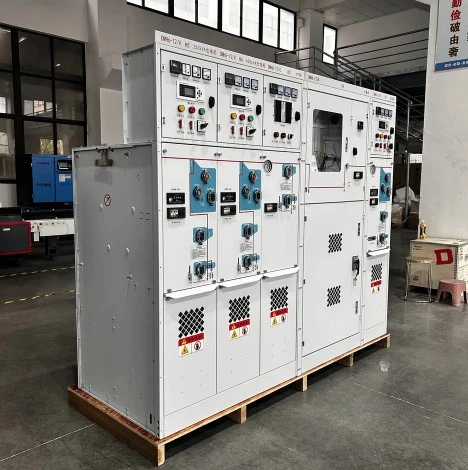

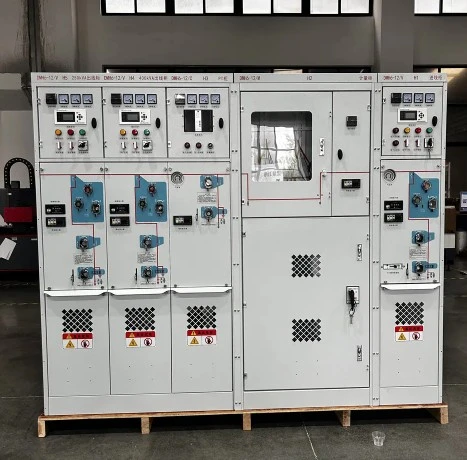

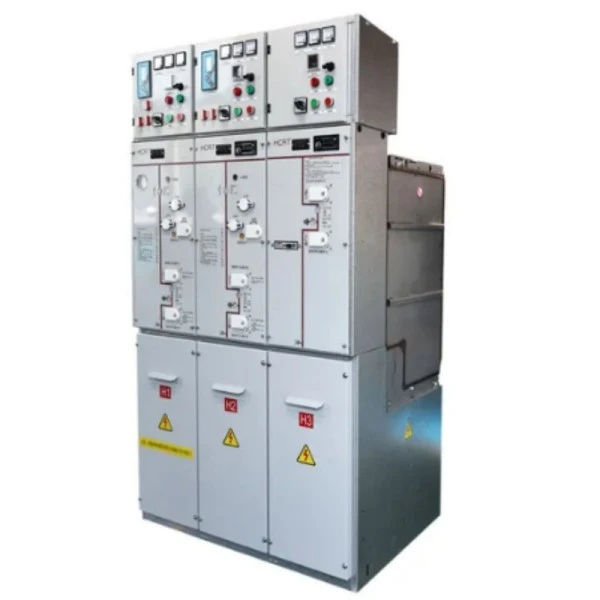

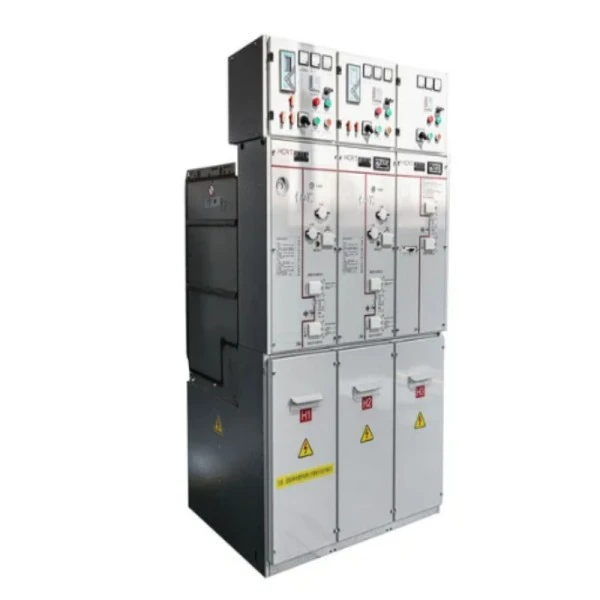

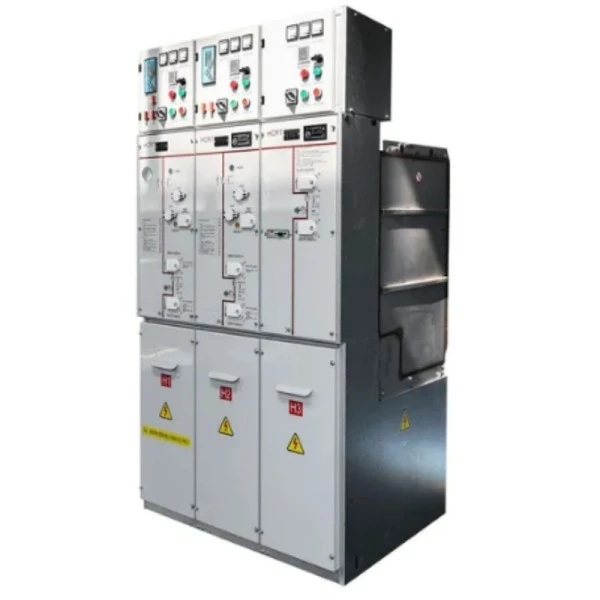

35kv keskijännite Sf6 suljettu kytkinlaite

35 kV:n keskijännitesuljettu SF6-kytkinlaite on tehtaalla koottu metallikoteloitu sähkölaite, joka käyttää rikkiheksafluoridikaasua (SF6) sekä eristävänä että valokaaren sammutusaineena. Toisin kuin perinteiset avoimen tyyppiset kojeistot, kaikki jännitteiset osat --- mukaan lukien katkaisija, erotin ja maadoituskytkin - on suljettu hermeettisesti ruostumattomasta teräksestä valmistettuun säiliöön, joka on täytetty SF6-kaasulla valvotussa paineessa.

Mitä se voi tehdä?

Ensisijaisesti tämä 35kV keskijännite SF6-suljettu kojeisto vastaa sähköenergian vastaanottamisesta, jakelusta ja ohjaamisesta 35kV sähköverkoissa. Se suojaa muuntajia, moottoreita ja syöttölaitteita ylikuormituksilta, oikosuluilta ja ohimeneviltä ylijännitteiltä. Vian ilmetessä SF6-katkaisija sammuttaa valokaaren millisekunnissa, mikä varmistaa minimaalisen vaurion loppupään laitteille. Lisäksi se mahdollistaa etäkytkentätoiminnot ja reaaliaikaisen tilanvalvonnan, joten se on nykyaikaisten älyverkkojen ydinkomponentti. Pohjimmiltaan se korvaa tilaa vievät ilmaeristetyt kytkinlaitteet (AIS) sovelluksissa, joissa tilaa on rajoitetusti tai ympäristöolosuhteet ovat ankarat.

Tuotteen edut

Arvioitaessa 35 kV keskijännitteellä SF6-suljettuja kojeistoja, Lugao Powerin ratkaisu erottuu viidellä suurella edulla:

1. Erittäin korkea luotettavuus: Koska SF6-kaasu tarjoaa erinomaisen dielektrisen lujuuden (noin 3 kertaa ilmaan verrattuna), sisäiset komponentit ovat immuuneja pölylle, kosteudelle, suolasumulle ja saasteille. Tämä johtaa erittäin alhaiseen vikaantumisprosenttiin – alle 0,1 % kymmenen käyttövuoden aikana.

2. Kompakti jalanjälki: Tiivistetty rakenne vähentää merkittävästi vaiheiden välisiä ja vaiheiden välisiä välyksiä. Tyypillinen Lugaon 35 kV SF6-rengaspääyksikkö vie vain 1,2 m² syöttölaitetta kohti, kun taas AIS:n 3,5 m². Tämä mahdollistaa laitosten ja teollisuuslaitosten jälkiasentamisen tai laajentamisen olemassa olevien rakennusten sisällä.

3. Huoltovapaa käyttö: Koska kaikki liikkuvat osat toimivat kuivassa, suljetussa SF6-ympäristössä, säännöllistä puhdistusta, koskettimien säätöä tai eristysvastustestausta ei tarvita. Ainoa suositeltava tarkistus on kaasunpainemittarin lukema kuuden kuukauden välein. 20 vuoden käyttöiän aikana tämä säästää jopa 70 % käyttökustannuksissa.

4. Parannettu henkilöstön turvallisuus: Metallikoteloitu, hitsattu säiliö on suunniteltu suojaamaan sisäisiä kaarivikoja (IAC) 50 kA/1s asti. Jopa sisäisen vian aikana paineenalennusventtiili ohjaa kuumat kaasut turvalliseen poistokanavaan – ei koskaan käyttäjää kohti. Kaikki lukitukset ovat standardin IEC 62271-200 mukaisia.

5. Suorituskyky joka säässä: -40°C:sta alppien sähköasemilla +55°C:seen autiomaassa aurinkovoimaloilla tämä 35kV:n keskijännitteellä toimiva SF6-suljettu kytkinlaite toimii ilman alenemista. Kotelon sisällä ei tarvita jälkilämmitystä tai ilmastointia.

Tuotteen ominaisuudet

● Lugao Powerin 35 kV:n keskijännitteisessä SF6-suljetussa kojeistossa on seuraavat erityiset tekniset ominaisuudet:

1. Hitsattu ruostumattomasta teräksestä valmistettu säiliö: 3 mm paksu, luokka 316L, heliumvuototestattu alle 0,1 % vuodessa. Ei tiivisteitä tai O-renkaita alttiiksi ilmakehille.

2. Kolmiasentoinen kytkin: Integroitu kuorman katkaisin, erotin ja maadoituskytkin yhdessä mekanismissa. Mekaaninen lukitus estää virheelliset sekvenssitoiminnot.

3. SF6-painemittari (lämpötilakompensoitu): Antaa todellisen painelukeman ympäristön lämpötilasta riippumatta. Vihreä vyöhyke = 0,12–0,14 MPa (absoluuttinen). Matalapainehälytyskoskettimet saatavilla etävalvontaan.

4. Vacuum Circuit Breaker Vaihtoehto: Syöttölaitteen suojaamiseksi sisäänrakennettu tyhjiökatkaisin, jossa on ulkoinen SF6-eristys, yhdistää alipaineen suuren katkaisukyvyn SF6:n eristyslujuuteen. Nimellinen oikosulkuvirta: 31,5 kA.

5. Kaapelilokero: Suuri, irrotettava etukansi mahdollistaa helpon pääsyn kaapelikenkäasennukseen. Soveltuu yksijohtimisille kupari- tai alumiinikaapeleille 500 mm² asti.

6. Magneettinen tai jousitoimilaite: Saatavana joko magneettisena toimilaitteena (100 000 mekaanista toimintoa varten) tai varastoitua energiaa käyttävänä jousimekanismina (kustannusherkille projekteille).

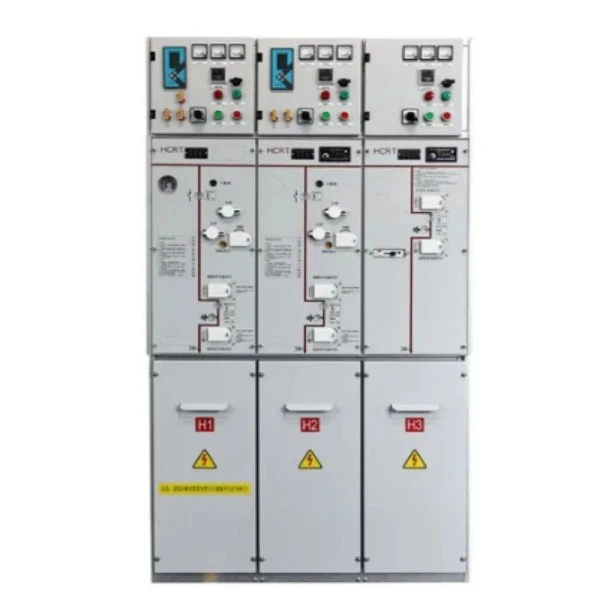

7. Etupaneelin jäljittelevä väylä: Selkeä, kaiverrettu yksirivinen kaavio, jossa LED-ilmaisimet kytkimen asennosta, maadoitustilasta ja SF6-paineesta.

8. Apukoskettimet: 6NO + 6NC, mitoitettu 220 V DC:lle, ohjataan suoraan pääakselista (ei luistavia nokkeja).

Tuotesovellus

35kV:n SF6-suljetun keskijännitekojeiston monipuolisuus tekee siitä sopivan seuraaviin sovelluksiin:

1. Tuulipuistot: Käytetään jokaisen turbiinin tornin pohjassa tai offshore-alustan keräysrenkaissa. Kestää tärinää, suolasuihkua ja ahtaita tiloja.

2. Aurinkosähkövoimalaitokset: Asennettu yhdyslaatikon lähtöihin ja porrasmuuntajan ensiöpuolelle. Suljettu rakenne estää pölyn pääsyn aavikkoympäristöihin.

3. Teollisuuden sähköasemat: Terästehtaat, sementtitehtaat ja petrokemian laitokset, joissa jatkuva tuotanto vaatii pitkää käyttöaikaa. SF6-kytkinlaitteisto syöttää suuria moottoreita (3MW–10MW) ja kaariuuneja.

4. Datakeskukset: Tarjoaa luotettavan 35 kV:n syöttöjännitteen varageneraattoreille ja UPS-järjestelmille. Sen kompakti koko jättää enemmän lattiatilaa IT-telineille.

5. Rautatieliikenteen sähköasemat: Sähköistetyille rautateille 27,5 kV tai 35 kV järjestelmillä. TheSF6 kojeistokestää toistuvan vaihdon (jopa 5000 toimintoa/vuosi) ilman koskettimien kulumista.

6. Maanalaiset ala-asemat: Kaupunkien keskustoissa tai kaupallisissa komplekseissa, joissa maa on kohtuuttoman kallista. Kojeisto voidaan pinota kahteen kerrokseen 2,5 m korkean holvin sisällä.

7. Toissijainen sähkönjakelu: RMU:na (RMU) asuinkortteleiden tai pienten teollisuuspuistojen syöttämiseen 35 kV:n silmukasta.

Standardit, joita noudatamme

Lugao Powerin 35 kV:n keskijännitteiset SF6-suljetut kytkinlaitteet on suunniteltu ja valmistettu kansainvälisten ja alan standardien mukaisesti turvallisuuden, luotettavuuden ja pitkän käyttöiän varmistamiseksi.

Tuotantotiedot

Jokainen Lugao Powerin 35 kV:n keskijännitteisen SF6-kytkinlaitteen yksikkö käy läpi tiukat valmistusvaiheet:

● Säiliön valmistus: Laserleikatut 316L ruostumattomat teräslevyt robottihitsataan jigissä. Kaikki hitsit tarkastetaan tunkeutuvalla väriaineella ja röntgensäteellä reikien varalta. Jokainen säiliö painetestataan sitten 0,3 MPa:lla (2* käyttöpaine) 24 tunnin ajan.

● Pintakäsittely: Ulkopinta on fosfatoitu ja päällystetty RAL 7035 -epoksipolyesterijauheella (paksuus vähintään 80 μm). Suolasumun kestävyys: 1000 tuntia.

● SF6-kaasun käsittely: Kun kaikki sisäiset komponentit (holkit, koskettimet, toimilaitteet) on asennettu, säiliö tyhjennetään < 10 Pa:iin. Sitten SF6-kaasu, jonka puhtaus on >99,97 %, täytetään 0,12 MPa:n absoluuttiseen paineeseen. Kastepiste varmistetaan < -50°C:ssa.

● Mekaaninen kestävyystesti: Jokaista toimintamekanismia ajetaan 500 kertaa (auki/kiinni/maa) testipenkissä ennen lopullista kokoonpanoa.

● Korkeajännitetesti: 70kV/1min tehotaajuuden kestojännite (kuiva) ja 110kV/1.2/50μs salamaimpulssitesti.

● Osittaispurkauksen mittaus: Alle 5 pC 1,1× nimellisjännitteellä (38,5 kV). Mitattu laajakaistaisella PD-ilmaisimella.

● Vuodon tunnistus: Haistaja-anturi (halogeenitunnistin) skannaa jokaisen hitsisauman ja holkin laipan. Taattu vuotoaste < 0,1 % vuodessa.

● Jäljitettävyys: Jokainen kojeisto saa yksilöllisen QR-koodin. QR-koodi linkittää tehtaan testiraporttiin, joka sisältää painetestikäyrät, PD-tasot ja kaasun täyttöpäivämäärän.

SF6 suljettu kytkinlaite vs ilmaeristetty kytkinlaite (AIS)

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Kuinka usein 35 kV:n keskijännitteellä oleva SF6-suljettu kojeisto on täytettävä?

V: Normaaleissa olosuhteissa vuotoaste on alle 0,1 % vuodessa. Alkutäyttöpaineella 0,12 MPa kestäisi yli 20 vuotta pudota hälytysrajalle (0,10 MPa). Suosittelemme tarkistamaan painemittarin 6 kuukauden välein. Täyttöä ei tavallisesti tarvita yhden vuoden takuuajan kuluessa, ellei tiiviste ole viallinen.

Q2: Onko SF6-kaasu ympäristölle haitallista? Ja tarjoaako Lugao vaihtoehtoja?

V: SF6:lla on korkea ilmaston lämpenemispotentiaali (GWP = 23 500). Kuitenkin Lugaon 35 kV:n keskijännitteellä SF6-suljetut kytkinlaitteet kuluttavat alle 2 kg yksikköä kohden, ja suljettu säiliörakenne käytännössä eliminoi päästöt. Vihreäkaasua vaativiin projekteihin tarjoamme valinnaisen "Green Gas" (C5-FK) -täytön 99 % alhaisemmalla GWP:llä, vaikkakin hieman alhaisemmalla eristysarvolla.

Q3: Voiko tämäkytkinlaitteetvoidaan käyttää ulkona ilman lisäkoteloa?

V: Kyllä, itse 35 kV:n keskijännitteellä SF6-suljettu kytkinlaite on IP67-luokiteltu suljetulle säiliölle ja IP4X pienjänniteosastolle. Suoraan ulkoasennukseen suosittelemme kuitenkin "säänkestävän hupun" tilaamista (lisää IP54-luokituksen koko kaappiin). Muussa tapauksessa asenna se peruskioski- tai sähköasemarakennukseen.

Q4: Kattaako yhden vuoden takuu itse SF6-kaasun?

V: Kyllä, jos vuoto vahvistetaan (käyttämällä saippuakuplaa tai ilmaisintestiä) takuuaikana, Lugao toimittaa vaihtokaasupullon ja tiivistää liittimen uudelleen veloituksetta. Jos vuoto kuitenkin johtuu fyysisestä vauriosta (esim. trukin osuminen säiliöön), korjaus on laskutettava.

Kysymys 5: Voinko jälkiasentaa SCADA-etäliitännän tähän kojeistoon?

V: Kaikissa laitteissa on vakiona 6NO+6NC-apukoskettimet, jotka ovat valmiita liitettäviksi RTU:hun tai PLC:hen. Edistyksellistä valvontaa varten tarjoamme valinnaisen plug-in-moduulin Modbus RTU (RS485)- tai IEC 61850 (Ethernet) -lähdöillä, jotka tarjoavat reaaliaikaisia ​​SF6-paine-, kytkimien asento- ja toimintalaskuritietoja.
