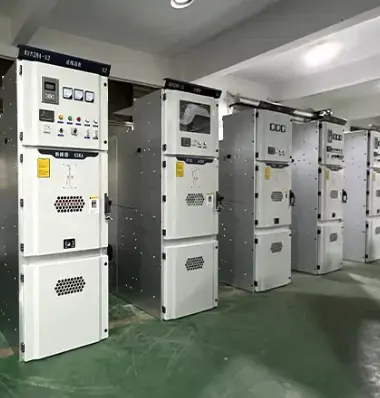

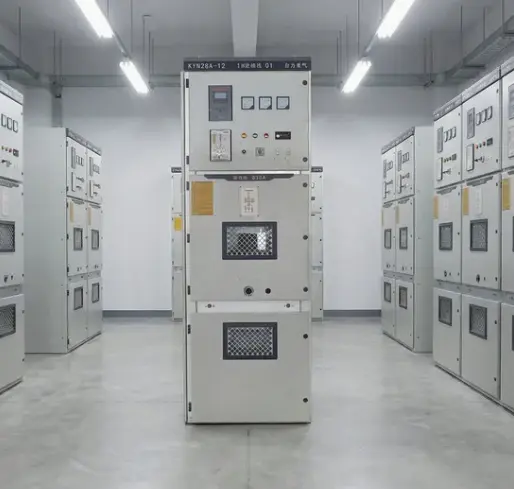

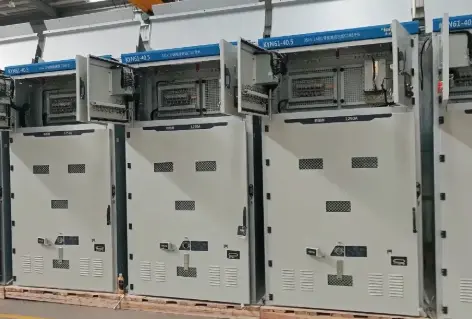

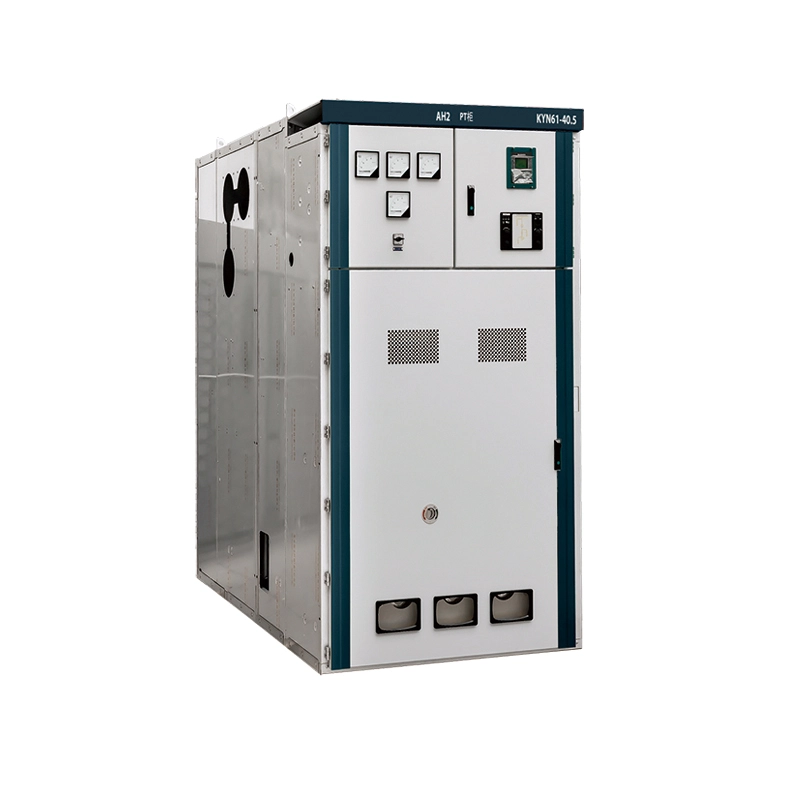

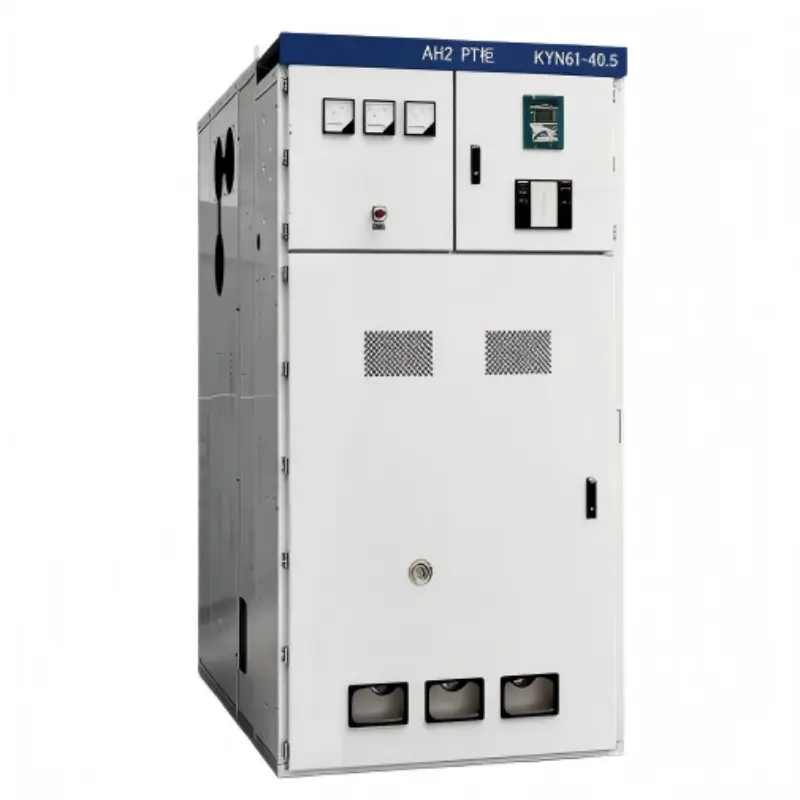

KYN High Voltage Air-eristetty paneelikytkinlaite

Mikä on KYN-korkeajännite-ilmaeristetty paneelikytkinlaite?

Switchgear on metallipäällysteinen, ilmaeristetty, sisäkäyttöinen keskijännitekojeisto, joka on suunniteltu kolmivaiheisiin vaihtovirtajärjestelmiin, jotka toimivat 3,6 kV - 40,5 kV, 50 Hz tai 60 Hz.

"KYN"-nimitys noudattaa Kiinan kansallista standardinimeämistä

K – metallipäällysteinen

Y – käsikärrytyyppi

N – sisätiloissa

Toisin kuin kaasueristetyt kytkinlaitteet (GIS), jotka käyttävät SF6:ta, KYN-sarja luottaa ilmakehän ilmaan ensisijaisena dielektrisenä väliaineena jännitteisten osien ja maan välillä.

Mitä se voi tehdä?

Tämä KYN-korkeajännite-ilmaeristetty paneelikytkinlaite toimii keskuskeskittimenä suurjännitesähkölaitteiden ohjaamiseen, suojaamiseen ja eristämiseen. Sen ydintoimintoihin kuuluvat:

1. Vastaanota ja jakaa sähkötehoa – Päävirtakisko vastaanottaa tulevan tehon muuntajalta tai generaattorilta ja jakaa sen sitten useille lähteville syöttöjohdoille. Jokainen syöttölaite voidaan kytkeä itsenäisesti.

2. Suojaa sähkövikoja vastaan ​​– Integroidut tyhjiökatkaisijat (joka on sijoitettu irrotettavaan käsikärryyn) laukeavat automaattisesti millisekunnissa havaitessaan ylikuormituksen, oikosulun tai maasulkutilanteen. Virtamuuntajat tunnistavat vian; suojareleet käynnistävät laukaisukäskyn.

3. Eristä laitteet huoltoa varten – Käsikärry voidaan nostaa "irrotettuun" asentoon, jolloin katkaisijan ja kiinteiden pääkoskettimien väliin muodostuu näkyvä ilmarako. Sälekaihtimet sulkeutuvat automaattisesti jännitteisten kiinteiden koskettimien yli, mikä mahdollistaa katkaisijan turvallisen tarkastuksen ilman, että koko virtakisko katkeaa.

4. Tarjoa reaaliaikainen mittaus ja valvonta – Kaapeliosastoon asennetut virtamuuntajat (CT:t) ja jännitemuuntajat (VT:t) syöttävät signaaleja ampeerimittareihin, volttimittareihin, virranlaadun analysaattoreihin ja etäpääteyksiköihin (RTU).

5. Ota turvallinen maadoitus käyttöön – Käsin toimiva maadoituskytkin, joka on mekaanisesti lukittu käsikärryasentoon, mahdollistaa kaapelipuolen turvallisen maadoituksen ennen huoltotöiden aloittamista.

6. Koordinoi suojareleiden kanssa – Nykyaikaiset mikroprosessoripohjaiset releet (valinnainen) tarjoavat suunnatun ylivirta-, differentiaali-, rajoitetun maasulkusuojan ja katkaisijavikasuojan. Tiedonsiirto Modbus- tai IEC 61850 -standardin kautta mahdollistaa integroinnin SCADA-järjestelmiin.

Pohjimmiltaan KYN High Voltage Air-eristed Panel Switchgear on keskijänniteverkkojen työhevonen – vankka, läpinäkyvä (ilmaeristetty, jotta näet mitä tapahtuu) ja taloudellinen sisäasennuksiin.

Tuoteparametrit

Tuotteen edut

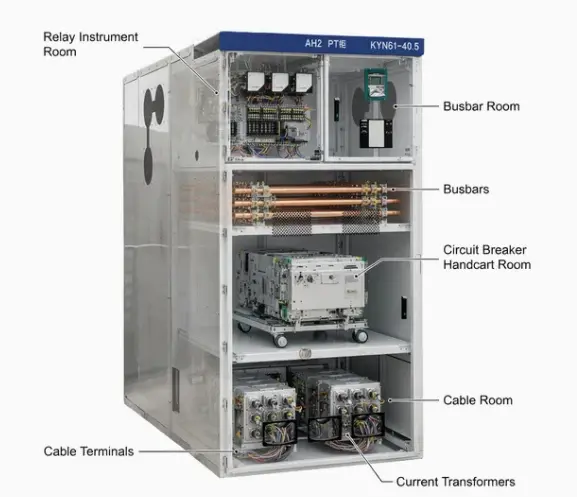

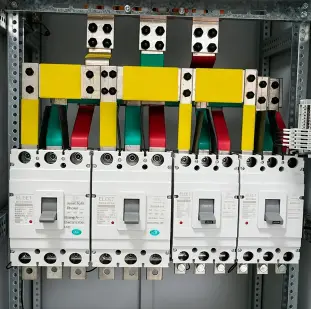

1. Todellinen metallipäällysteinen rakenne lokeroitumalla

KYN-kytkinlaitteistomme jakaa paneelin neljään täysin erotettuun osastoon:

● Virtakiskotila (takana ylhäällä)

● Breaker-käsikärryosasto (keskellä edessä)

● Kaapelilokero (takana alaosassa)

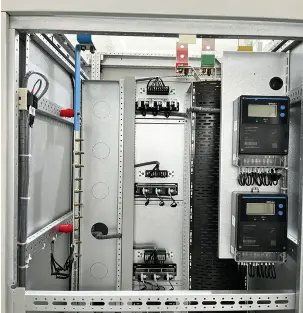

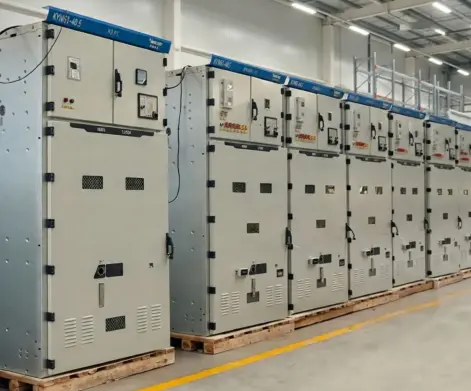

● Pienjännitekojeisto (ylhäällä edessä)

Jokainen osasto on erotettu 3 mm paksuilla galvanoiduilla teräspuilla, joissa on pultattu pääsy kansiin. Tällä erottelulla saavutetaan:

● Vian suojaus – Jos sisäinen kaari syntyy yhdessä osastossa, se ei voi levitä viereisiin osastoihin. Suunnittelumme on läpäissyt IAC AFLR -testauksen 40 kA asti 1 sekunnin ajan.

● Henkilöstön turvallisuus – Käyttäjät voivat avata katkaisijatilan oven käsikärryille pääsyä varten, kun virtakiskot pysyvät jännitteinä, mutta täysin suljettuina kiinteiden teräspuomien takana.

● Rinnakkaishuolto – Kaapelin päättäminen voi jatkua katkaisijatilan huollon aikana.

2. Automaattiset sulkimet kosketussuojaukseen

Kun käsikärry siirtyy kytketystä testiasennosta, ruostumattomasta teräksestä valmistetut ikkunaluukut liukuvat automaattisesti kiinteiden ensiökytketinten yli (linja- ja kuormapuoli). Tärkeimmät ominaisuudet:

● Materiaali – 3 mm paksu ruostumaton teräs (ei alumiinia tai muovia)

● Toiminta – Jousikäyttöinen, vikaturvallinen (ikkunaluukut sulkeutuvat, vaikka mekanismin jousi katkeaa – painovoima auttaa)

● Lukitus – Sälekaihtimia ei voi avata manuaalisesti, ellei käsikärryä ole poistettu ja erityistä lukituksen avaustyökalua (estää luvattoman käytön)

● Eristys – Ikkunaluukut on päällystetty 2 mm:n eristävällä epoksilla takapuolelta indusoituneiden jännitteiden estämiseksi

3. Ilmaeristys – ei SF6-kaasua

Toisin kuin kaasueristetyt kytkinlaitteet (GIS), KYN High Voltage Air-insulated Panel Switchgear käyttää vain ilmakehän ilmaa eristävänä väliaineena. Tämä tarjoaa useita etuja:

● Nolla kasvihuonekaasupäästöjä – SF6:lla on 23 500 kertaa hiilidioksidin lämmityspotentiaali. EU:n ja monien Yhdysvaltojen osavaltioiden sääntelyviranomaiset rajoittavat SF6:n käyttöä. Ilmaeristetty KYN on tulevaisuuden varma valinta.

● Kaasunkäsittelylaitteita ei tarvita – GIS tarvitsee kalliita kaasukärryjä, painemittareita, vuodonilmaisimia ja sertifioituja teknikkoja täyttöä varten. KYN ei tarvitse mitään näistä.

● Visuaalisesti tarkistettavat ilmaraot – Käyttäjät voivat nähdä avoimet koskettimet tai raon käsikärryn ja kiinteiden koskettimien välillä. SF6-laitteet piilottavat kaiken suljettujen koteloiden taakse.

● Pienemmät elinkaarikustannukset – ei kaasun täyttöjä, ei määräaikaista kosteustestausta, ei tiivisteen vaihtoa. Ilma on ilmaista.

5. Korkea oikosulkukestävyys

MeidänKYN kojeistosaavuttaa:

● Nimellinen lyhytkestoinen kestovirta – Jopa 50 kA 3 sekunnin ajan

● Nimellishuippukestävyysvirta – Jopa 125 kA

● Sisäinen kaariluokitus – IAC AFLR 40kA/1s (pääsy edestä, sivulta, takaa)

Nämä arvot ylittävät tyypilliset käyttötarpeet (yleensä 25 kA tai 31,5 kA 3 sekunnin ajan). Korkea kestävyys on peräisin:

● Kaksoistaitetut 2,5 mm:n virtakiskokannattimet

● Hopeapinnoitetut kuparikiskot vähintään 70 Nm:n pulttien vääntömomentilla

● Eristetyt virtakiskoholkit estävät vaiheiden väliset välähdykset tärinän vaikutuksesta.

Tuotteen ominaisuudet

Tuotantotiedot

Runko ja kotelo

1. Material: 2.5mm cold-rolled steel frame; 3.0mm compartment barriers

2. Muotoilu: Laserleikattu, CNC-rei'itetty, robotti-MIG-hitsattu

3. Pinnoitus: Yhdeksänvaiheinen prosessi – E-coat primer + polyesterijauhemaali, paksuus 100-120μm. Suolasuihku > 1000 tuntia

4. Väri: RAL 7035 (vaaleanharmaa) standardi

Väyläjärjestelmä

1. Kupari: 99,95 % E-Cu, johtavuus ≥58 MS/m

2. Liitokset: hopeoitu (10 μm) + Belleville aluslevyt, kiristetty 70 Nm punaisella maalimerkinnällä

3. Eristys: lämpökutistuvat, palosuojatut holkit, osittainen purkaus <5pC 15kV

4. Tukieristeet: Epoksi piidioksidilla, ryömintä ≥20mm/kV

Käsikärryjen valmistus

1. Runko: jauhemaalattu musta; neljä MoS2-nailonrullaa (kukin kantavuus 500kg)

2. Teline: Acme-johtoruuvi, 10 kierrosta testataan kytkettynä, vääntömomentti <15 Nm

3. Katkaisijan kiinnitys: Suora pulttikiinnitys Lugao VCB:lle tai ABB VD4:lle/Siemens 3AH:lle

4. Apukoskettimet: 8NO+8NC, hopea-nikkeli, 10A 250V AC

Pakkaus, toimitus ja huoltopalvelu

Pakkaus ja toimitus

Jokainen KYN-ilmaeristetty metallipäällysteinen kojeistokaappi on suojattu kosteudenkestävällä kalvolla, vaahtomuovilla tai kulmasuojilla ja pakattu vientipuukoteloihin tai vahvistettuihin kuormalavoihin lähetysvaatimusten mukaan. Tyhjiökatkaisijakärryt, instrumentit ja lisävarusteet voidaan kiinnittää tai suojata erikseen kuljetuksen aikana liikkumisen vähentämiseksi. Toimitus voidaan järjestää meri- tai maakuljetuksella projektin kohteen mukaan.

After-sales Service

Lugaotarjoaa teknistä tukea asennuksessa, käyttöönotossa ja käytössä vahvistetun tilaussopimuksen mukaisesti. Sähköpiirustukset, toissijaiset kytkentäkaaviot, käyttöohjeet ja rutiinitestiraportit voidaan toimittaa ennen toimitusta. Takuuehdot ja varaosatuki tarjotaan sopimuksen ja vahvistetun teknisen sopimuksen mukaisesti.
