Korkeajännitteinen kiinteä AC metallikoteloitu kytkinlaite

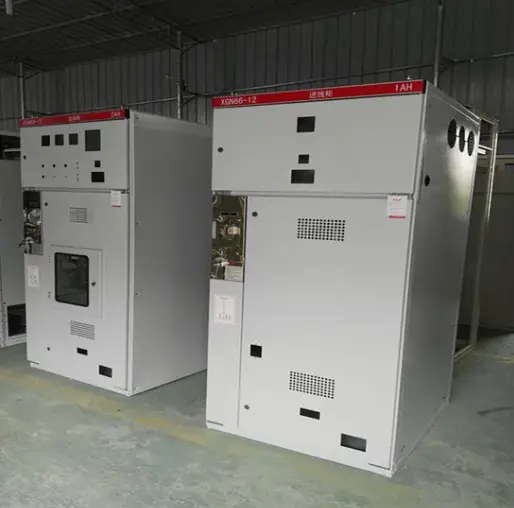

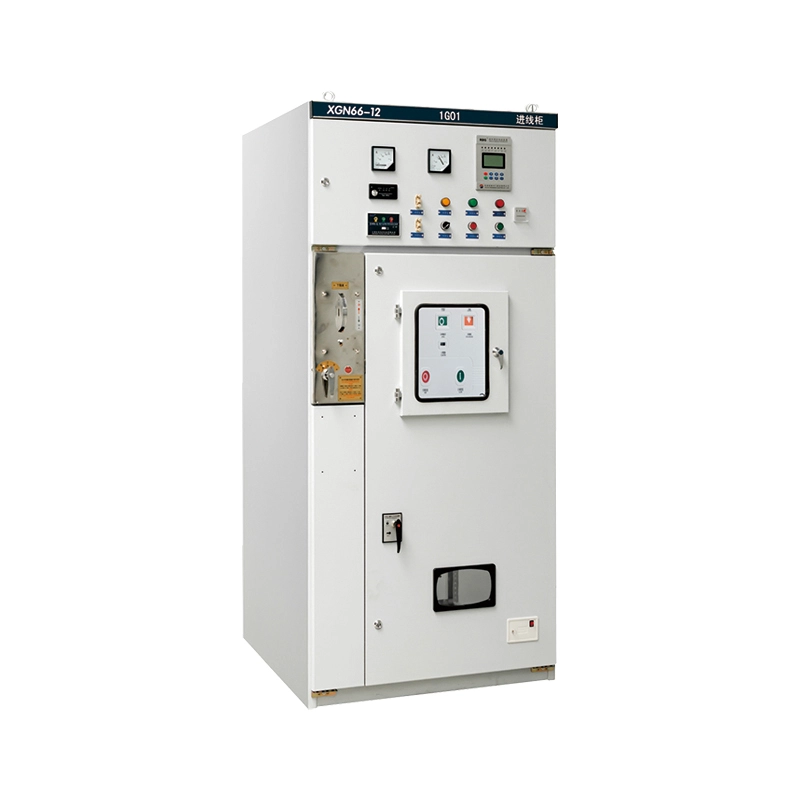

Korkeajännitekiinteä AC metallikoteloitu kytkinlaite (malli: XGN66-12) on sisätiloissa oleva, ilmaeristetty täydellinen kojeistosarja. Se on suunniteltu kolmivaiheisiin AC 50/60 Hz tehojärjestelmiin, jotka toimivat 3,6 kV, 7,2 kV ja 12 kV nimellisjännitteillä.

Toisin kuin vedettävät versiot, tämä kiinteä AC metallikoteloitu kytkinlaite käyttää kiinteästi asennettua tyhjiökatkaisijaa ja rakenteellista eristysjärjestelmää. Tämä suunnittelufilosofia yksinkertaistaa pääpiirien kytkentöjä, parantaa mekaanista vakautta ja tarjoaa kustannustehokkaan ratkaisun turvallisuudesta tinkimättä. Kotelo on valmistettu erittäin lujista kylmävalssatuista teräslevyistä, jotka on hitsattu ja pultattu muodostamaan vankka rakenteen, joka kestää muodonmuutoksia kuljetuksen ja käytön aikana. Se toimii kriittisenä rajapintana sähköenergian vastaanottamiseksi verkosta ja sen jakamiseksi muuntajille, moottoreille ja muille suurjännitekuormille. Se tarjoaa integroidut ohjaus-, mittaus- ja suojatoiminnot yhdellä, kompaktilla jalanjäljellä.

Tuotteen ominaisuus ja sovellus

Tärkeimmät ominaisuudet (K&A-tyyli)

K: Mikä tekee tämän korkeajännitteisen kiinteän AC metallikoteloitujen kytkinlaitteiden "kiinteästä" suunnittelusta paremman kuin ulos vedettävät tyypit?

V: Yksinkertaisuus ja vahvuus. Koska pääkomponentit ovat kiinteitä, ensiöpiirin liitännät ovat kestävämpiä ja vähemmän alttiita liikkuviin käsikärryihin liittyville koskettimien kulumisongelmille. Tämä muotoilu mahdollistaa pienemmän kaappitilavuuden (lähes 50 % pienempi kuin perinteiset mallit), joten se sopii täydellisesti rajoitetusti sisätiloihin. Se tarjoaa myös yleensä alhaisemmat hankintakustannukset, samalla kun se säilyttää "viiden varman" lukitusmekanismin väärinkäytösten estämiseksi.

K: Miten Lugao Power varmistaa käyttöhenkilöstön turvallisuuden?

V: Turvallisuus on sisällytetty mekaniikkaan. Thekytkinlaitteeton varustettu pakollisella mekaanisella lukitusjärjestelmällä pääkytkimen, erottimen ja kaapin ovien välillä. Korkeajännitteisessä kiinteässä AC metallikoteloidussa kytkinlaitteessa on näkyvä murtumiskohta (eristyskytkin), jonka avulla käyttäjät voivat visuaalisesti varmistaa, että virta on katkaistu ennen huoltoa maailmanlaajuisten sähköturvallisuusstandardien mukaisesti. Lisäksi komponentit, kuten GN30-12-erotin, ovat täysin koteloituja valokaaren salamavalotuksen estämiseksi.

K: Missä ympäristöissä tätä tuotetta voidaan käyttää?

V: Tämä tuote on suunniteltu vaativiin teollisuusympäristöihin. Se toimii luotettavasti lämpötiloissa -25 °C - +40 °C ja korkeuksissa 1000 metriin asti (muokattavissa suurempia korkeuksia varten). Sitä käytetään laajasti:

1. Voimalaitokset ja sähköasemat: Pääasiallisena saapuvana/lähtevänä yksikkönä.

2. Teollisuus- ja kaivosyritykset: Raskaiden koneiden ja muuntajien ohjaukseen.

3. Korkeat rakennukset: Sähkönjakelutiloihin kellareissa tai teknisissä kerroksissa.

4. Uusiutuva energia: Synkronointipisteenä tuuli- tai aurinkopuistoille.

K: Tukeeko tämä korkeajännitteinen kiinteä AC metallikoteloitu kytkinlaite helppoa huoltoa?

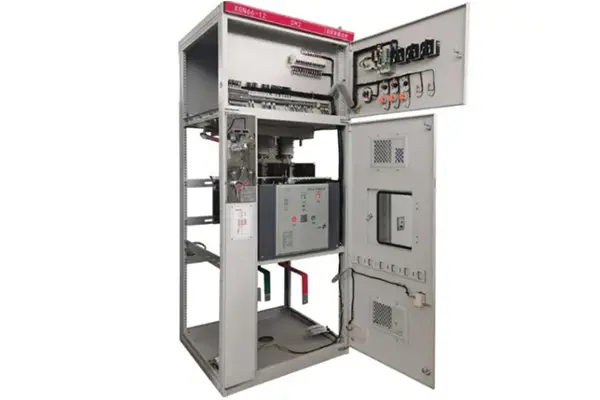

V: Ehdottomasti. Huolimatta siitä, että se on "korjattu", huolto on yksinkertaista. Etupaneelista pääsee helposti katkaisijatilaan, ja virtakiskokammio on eristetty ylhäältä. Sulakkeen vaihto (sulakeyhdistelmissä) on yksinkertaista ja turvallista.

Tuotantotiedot ja laadunvarmistus

Tekninen käsityötaito

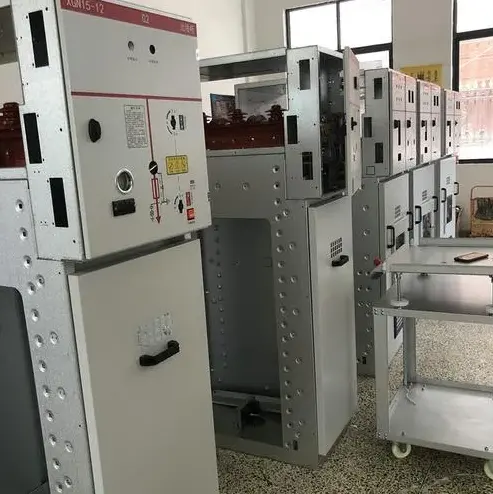

● Advanced Manufacturing: Metallikoteloa käsitellään CNC-lävistys-, taivutus- ja leikkauskoneilla, mikä varmistaa korkean tarkkuuden ja vaihdettavuuden. Runko on koottu erittäin lujilla pulteilla, mikä eliminoi hitsausmuodonmuutoksen.

● Eristyksen suorituskyky: Järjestelmä käyttää ilmaa ensisijaisena eristysaineena. Kuitenkin optimoidun virtakiskon vaihevälin ja korkean ryömintätason eristeiden käytön ansiosta korkeajännitekiinteä AC metallikoteloitu kytkinlaite läpäisee helposti 42 kV tehotaajuuden kestojännitetestin.

● Lukitusmekanismi: Käytämme luotettavaa "viiden estomekanismin" lukitusjärjestelmää:

1. Estää katkaisijan sulkeutumisen, jos maadoituskytkin on kiinni.

2. Estää maadoituskytkimen sulkeutumisen, jos katkaisija on kiinni.

3. Estää etu-/takapaneelien avaamisen, jos katkaisin on jännitteinen.

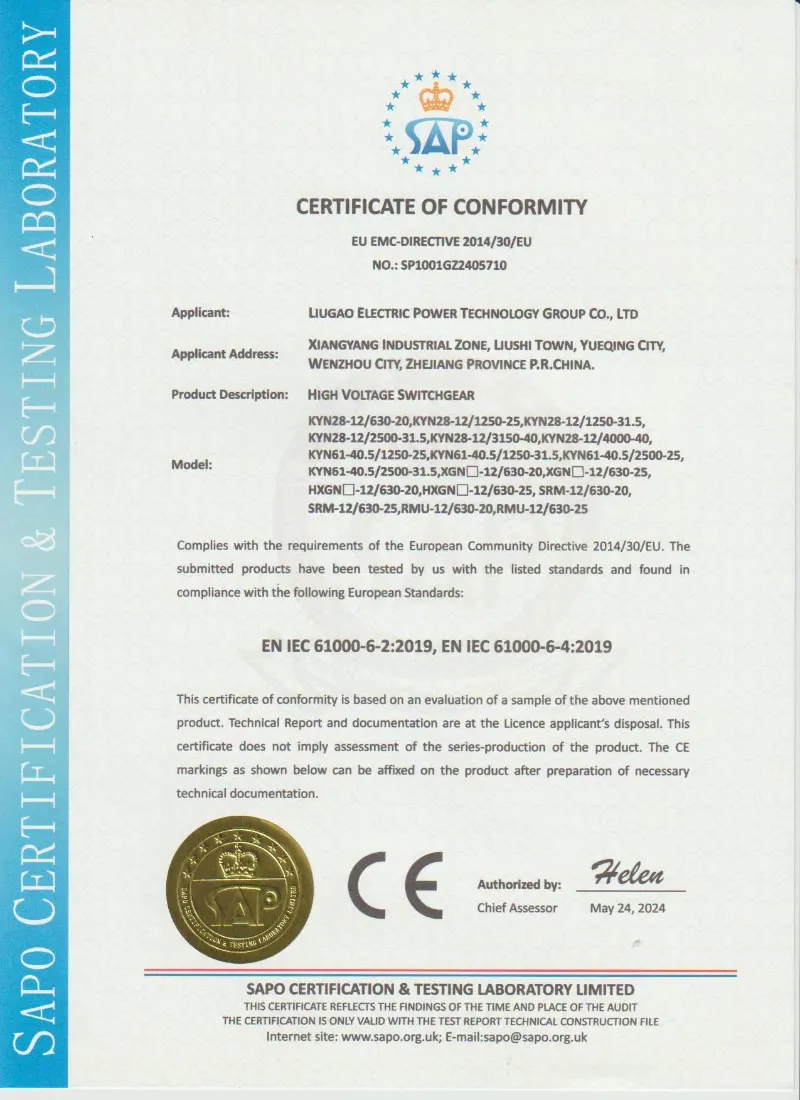

Sertifikaatit

● Lugao Power Co., Ltd.noudattaa tiukkoja kansainvälisiä ohjeita. XGN66-12-sarjamme on täysin tyyppitestattu ja täyttää IEC 62271-200 -standardin (AC-metallikoteloitu kytkin- ja ohjauslaitteisto) . Meillä on myös ISO 9001 -sertifikaatit tuotantolaitoksellamme, mikä takaa tasaisen laadun.

Tuoteparametri (erittely)

Oikean arvosanan valitseminen on tärkeää. 1000 kVA:n muuntajalle 12 kV:lla suosittelemme 630 A:n nimellisvirtaa, jonka lyhytkestoisuus on 25 kA, jotta mahdolliset vikavirrat voidaan käsitellä tehokkaasti. Kysy insinööreiltämme kuormakohtaisia ​​laskelmia.

Miksi valita Lugao Power Co., Ltd.?

Todistettu vientiosaaminen:Yli 500 yksikköä on otettu menestyksekkäästi käyttöön Filippiineillä, Vietnamissa, Saudi-Arabiassa ja Nigeriassa viimeisen 5 vuoden aikana, joten pakkausratkaisumme (mukaan lukien vahvistetut teräslaatikot ja VCI-korroosionestokalvo) on testattu pitkän matkan merirahtikuljetuksessa ja kosteassa satamassa.

Todellinen räätälöinti:RAL-värien sovituksen lisäksi tarjoamme räätälöityjä CT/VT-suhteita ja apukoskettimia, jotka sopivat olemassa oleviin suojarelejärjestelmiisi (ABB/Siemens/Schneider-yhteensopiva).

Ketterä toimitusketju:Hyödyntämällä paikallista komponenttiekosysteemiämme, takaamme 15–20 päivän läpimenoajan, huomattavasti nopeammin kuin eurooppalaiset vastineet, tinkimättä avainkomponenttien laadusta (VS1/ZN63 tyhjökatkaisijat).

Myynnin jälkeinen vastaus

Hotline:Teknisiin kysymyksiin vastattiin 2 tunnin sisällä (24/7).

Varaosien logistiikka:Kriittiset varaosat toimitetaan DHL/FedExin kautta 48 tunnin sisällä.

Digitaalinen dokumentaatio:Tarjoamme täydelliset englanninkieliset kytkentäkaaviot, SLD:t ja käyttöoppaat pilvilinkin kautta ennen aluksen lähtöä, jotta työmaatiimisi voi valmistautua etukäteen.
