Kun kaupunkisuunnittelijat kohtaavat maan niukkuuden ja räjähdysmäisesti nousevat kiinteistökustannukset asuinyhteisöissä, he kysyvät: mikä sähköasemakokoonpano tarjoaa pienimmän jalanjäljen tinkimättä ulkojakeluverkkojen luotettavuudesta? Lugao Power Co., Ltd. vastaa tähän American Type Substation -ratkaisuillamme, jotka on suunniteltu erottuvalla kolmiosastoisella rakenteella – muuntaja-, suur- ja pienjänniteosat – ja niissä on täysin suljettu öljyllä upotettu muuntajayksikkö, joka vie noin kolmanneksen tai viidenneksen kaupunkitilasta, mikä tekee itcon-tyyppisestä jakelusta äärimmäisen vastaavan ratkaisun eurooppalaisen jakelun tilavuudesta.
Arvioidessaan päteviä Box-Type Transformer Substation -toimittajia suunnitteluhankintatiimit kysyvät usein: Pitäisikö meidän määrittää amerikkalaiset vai eurooppalaiset suunnittelustandardit jakeluverkostollemme? Vastaus riippuu käytettävissä olevasta alueesta, alueellisista verkkoasetuksista ja asennusympäristöstä.
Amerikkalaistyyppisissä sähköasemissa on erottuva kolmiosastoinen rakenne – muuntaja, suurjännite- ja pienjänniteosat – ja muuntajaosastossa käytetään tyypillisesti täysin suljettua, öljyyn upotettua yksikköä. Tämä muotoilu korostaa kompaktia jalanjälkeä ja tarjoaa noin kolmanneksen - viidesosan vastaavan kapasiteetin eurooppalaistyyppisistä yksiköistä. Pienentynyt tilavuus tekee siitä erityisen sopivan ulkoasennuksiin asuinyhteisöissä, kaupunkien jakeluverkoissa ja ahtaissa pihoissa, joissa maakustannukset ovat kohtuuttomat.
Toisin kuin huonepohjaisessa eurooppalaisessa suunnittelussa, joka priorisoi palvelun pääsyn, amerikkalaistyyppinen kokoonpano on optimoitu tiheyden mukaan. Suljetun säiliön rakenne eliminoi laajojen huoltokäytävien tarpeen, mikä mahdollistaa asennuksen ahtaisiin tiloihin, kuten tienvarsien reunoihin, pieniin tontteihin tai asuinalueisiin. Tämä tilatehokkuus merkitsee suoraan merkittäviä maanhankintakustannussäästöjä rakentajille ja laitoksille.
Kuinka Lugao varmistaa dielektrisen eheyden kompaktissa kotelossa?
Amerikkalaisen tyyppisten sähköasemien on kestettävä salamapiikit, kytkentäylijännitteet ja jatkuva kuormituksen aiheuttama lämpörasitus merkittävästi pienemmällä tilavuudella.LugaoAmerican Type Substations on suunniteltu korkeadielektrisillä perustuksilla, jotka on validoitu tiukoilla testauksilla: tehotaajuuden kesto 42 kV:lla minuutin ajan ja salamaimpulssin kesto 75 kV:lla suurjännitepuolella. Nämä kynnysarvot täyttävät tai ylittävät sekä amerikkalaiset (ANSI/IEEE) että kansainväliset standardit ja suojaavat muuntajien sisäisiä käämiä ja kytkinlaitteiden komponentteja verkkohäiriöiltä.
Kompakti rakenne vaatii erinomaista lämmönhallintaa. Täyden kuormituksen lämpötilan nousumme – noin 45,1 K suurjännitekäämeillä ja 52,9 K pienjännitekäämeillä – pysyvät jatkuvasti IEEE:n määräämien rajojen sisällä. Kotelon rakenne sisältää optimoidut tuuletusreitit ja lämmönpoistopinnat, jotka kanavoivat aktiivisesti lämmön pois kriittisistä komponenteista, estäen paikallisia kuumia kohtia, jotka heikentävät paperin eristystä ja nopeuttavat öljyn vanhenemista suljetussa säiliöympäristössä.
Mitkä rakenne- ja ympäristönsuojelut on integroitu?
Exposed to weather, dust, and accidental impacts, the compact substation enclosure serves as the first defense against environmental degradation. Lugao American-type substations achieve IP44 protection ratings, providing effective resistance against solid particle ingress and water splashes, making them ideal for open-yard installations exposed to the elements. Korroosionkestävästä teräksestä ja korroosionestopintakäsittelyillä valmistettu kotelo kestää äärimmäisiä ympäristön lämpötiloja, korkeaa kosteutta ja syövyttäviä rannikkoympäristöjä, mikä takaa rakenteellisen eheyden vuosikymmenien ajan.
The fully sealed transformer compartment provides an additional layer of environmental protection. Toisin kuin perinteiset öljytäytteiset yksiköt, jotka vaativat paisuntasäiliöitä ja silikageelihuohottimia, Lugaon amerikkalaistyyppisissä yksiköissä on täysin tiivis rakenne, joka estää kosteuden sisäänpääsyn ja öljyn hapettumisen, mikä eliminoi huohottimen vaihtamiseen ja öljyn lisäämiseen liittyvän huollon.
Kuinka Lugao vahvistaa oikosulkukestävyyden kompakteissa malleissa?
Jakeluverkoissa esiintyy väistämättä vikavirtoja. Sähköaseman kyky selviytyä näistä tapahtumista ilman sisäistä muodonmuutosta tai virtakiskovaurioita on kiistaton. Lugao American Type -sähköasemat on testattu oikosulkukestävyyden suhteen – esimerkkiarvot sisältävät 20 kA RMS suurjännitteen puolella – ja testauksen jälkeiset tarkastukset vahvistavat virtakiskoliitoksen eheyden ja nollan rakenteellisia muodonmuutoksia. Kompakti, jäykkä säiliörakenne itse asiassa parantaa mekaanista lujuutta minimoimalla sisäiset jännevälit, jotka voivat taipua sähkömagneettisten voimien vaikutuksesta. Näin projektiinsinöörit varmistavat, että sähköasemamme säilyttävät järjestelmän vakauden vaativimmissakin vikatilanteissa.
Mitä kapasiteetti-, jännite- ja kokoonpanovaihtoehtoja Lugao voi toimittaa?

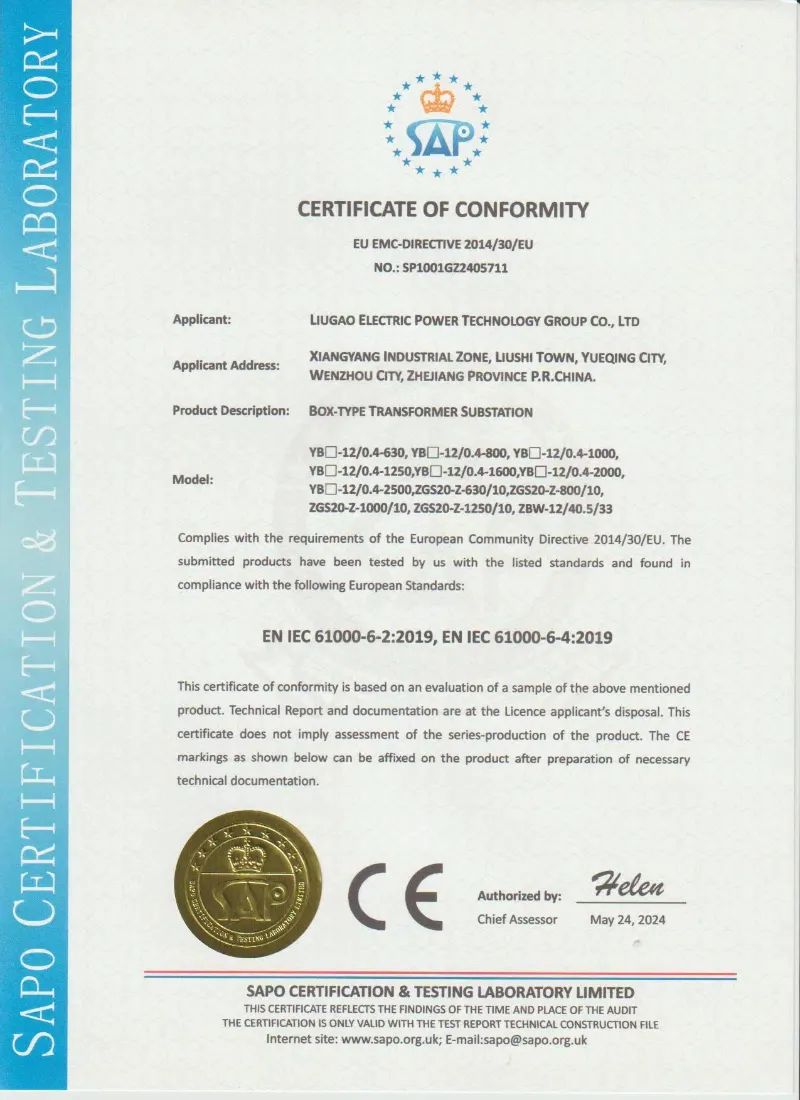

Lugaon ISO9001- ja SGS-sertifioitu tuotantopaja, joka on varustettu ammattimaisilla kokoonpanolinjoilla ja täysitehoisilla testipaikoilla, valmistaa amerikkalaisia sähköasemia tiukasti kansainvälisten ANSI-, IEEE-, GB-, CE- ja CCC-standardien mukaisesti, mikä tukee suoraa plug-and-play -käyttöönottoa ilman kalliita työpaikan muutoksia.
Jänniteluokat ja kapasiteettialueet
30kV / 35kV Amerikkalainen ala-asema:Suunniteltu sähkönjakeluasemille, tuulipuistojen keruujärjestelmille ja raskaalle teollisuusalueille, jotka vaativat keskijännitemuunnoksen vahvalla oikosulkusuojalla ja alhaisella osapurkaustasolla. Sisältää kompaktin kolmen lokeron ulkoasun, joka on optimoitu ulkoasennukseen. 24kV (20kV) Smart/Compact Box-sähköasema：Varustettu älykkäillä moduuleilla sekä HV- että LV-puolella, mikä mahdollistaa kauko-ohjauksen, tunnistuksen, signaloinnin ja säätelyn tilaverkon automaatiosovelluksia varten. Soveltuu kaupunkien kerrostaloihin, asuintaloihin ja kunnalliseen infrastruktuuriin. 11kV / 10kV jakeluasema:Ihanteellinen kaupallisiin komplekseihin, asuinyhteisöihin ja maaseudun sähköistysprojekteihin. Siinä on aallotettu säiliörakenne tai kuivatyyppiset muuntajat, jotka eliminoivat paisuntasäiliön huoltovaatimukset ja varmistavat luotettavan toiminnan ankarissa ulkoympäristöissä.
Muuntaja- ja kytkinlaitteet
Lugao tarjoaa joustavia sisäisiä kokoonpanoja vastaamaan tiettyjä projektivaatimuksia:
· Muuntajan tyyppi:Täysin suljettu öljyyn upotettu(S9, S11, S13, SH15) tai kuivatyyppiset (SCB10, SCB11, SCBH15) vaihtoehdot paloturvallisuus- ja ympäristömieltymysten mukaan. Suljetun säiliön rakenne eliminoi öljyn paisuntasäiliön ja huohottimen huollon tarpeen.
· Korkeajännitekytkinlaitteet:XGN15-, HXGN17- tai KYN28A-kaapit, joissa on kuormakytkin- tai tyhjökatkaisijakokoonpanot, jotka tukevat rengasverkko-, pääte- tai kaksoisvirtalähdetilaa.
· Pienjännitejakelu:GGD-, GCS- tai MNS-kojeistot, joissa on tulo-, lähtö- ja reaktiiviset kompensointitoiminnot, jotka tukevat paneelityyppisiä tai kaappiin asennettuja rakenteita.
Kuinka valita ihanteellinen amerikkalaistyyppinen sähköasema ahtaille kaupunkialueille?
Perinteisille sähköasemille, joissa on runsaasti lattiatilaa, perinteiset rakennustyyppiset asennukset ovat edelleen mahdollisia. Kuitenkin kaupunkien asuinyhteisöt, ruuhkaiset liikealueet ja tienvarsiasennukset vaativat tilaoptimoituja ratkaisuja. Amerikkalaiset sähköasemat soveltuvat pienikokoisina tilavuuksineen (kolmasosa - viidesosa eurooppalaisen tyyppisistä vastaavista) erityisesti näihin sovelluksiin, joissa maakustannukset ovat kohtuuttomat. Lugao tarjoaa räätälöityjä jalanjäljen optimointeja, jotka vähentävät maa-alueen kokonaisvaatimuksia käyttämällä suuritiheyksisiä kytkinlaitteita ja integroituja muuntajamalleja. Pienempi jalanjälki mahdollistaa asennuksen pienille tonteille, asuinalueille tai tien varrelle häiritsemättä olemassa olevaa infrastruktuuria.

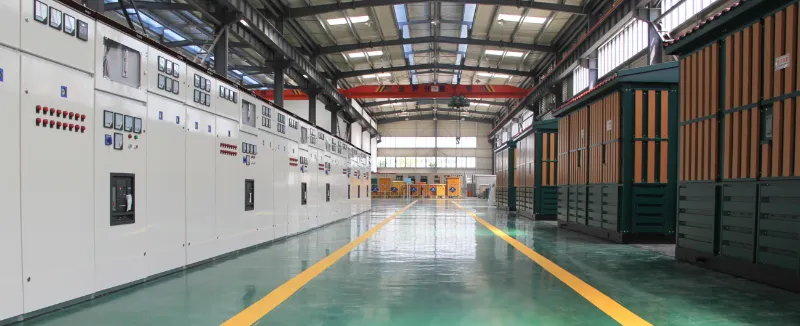

Katso tuotantolinjaammeVideo
Koe Lugaon American Type Substation valmistuksen huippuosaamista omakohtaisesti:

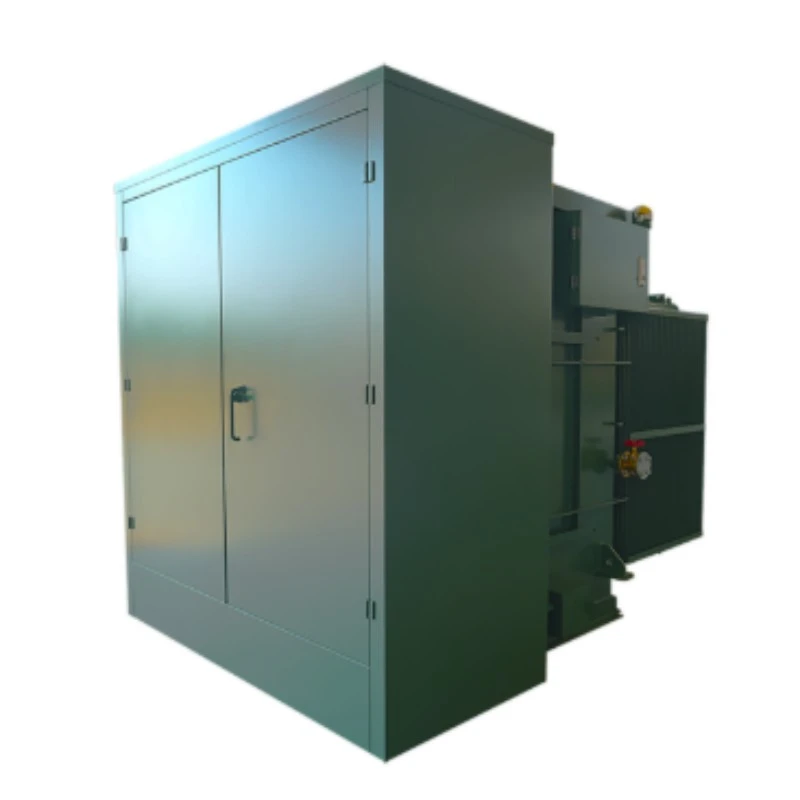

Lugao Power Co., Ltd. kutsuu sinut investoimaan verkon luotettavuuden tulevaisuuteen. Muuntajaöljyeristeemme Box-Type Compact amerikkalaistyyppinen alaasemamme yhdistää silmukkaverkkoyksikön ja öljyllä upotetun muuntajan säänkestävään koteloon. Ostamalla tämän sähköaseman saat 40 % pienemmän asennuksen jalanjäljen, erinomaisen lämmönpoiston ja 25 vuoden käyttöiän, mikä takaa jakeluprojektiesi maksimaalisen sijoitetun pääoman tuottoprosentin.

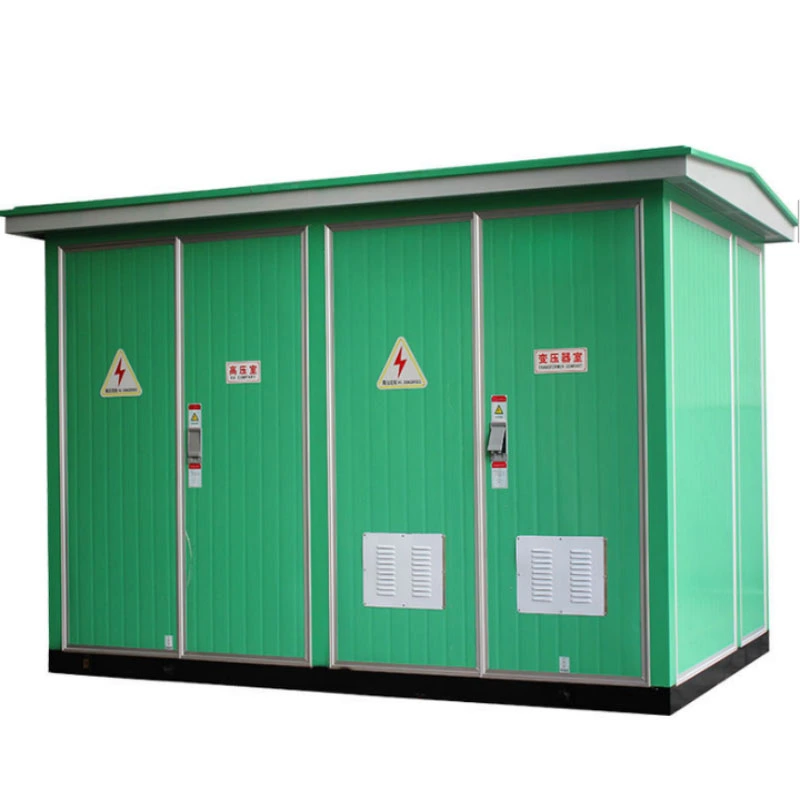

Lugao Power Co., Ltd. kutsuu sinut tutustumaan YB-24 Intelligent Prefabricated Outdoor Box-Type -alaasemaan --- kompaktiin, täysin integroituun virranjakeluratkaisuun, joka on suunniteltu nykyaikaisiin ulkokäyttöön. Älykäs valvonta, öljytön turvallisuus, plug and play -asennus ja 30 vuoden rakenteen käyttöikä. Päivitä verkkosi Lugaon älykkäällä, tilaa säästävällä ja kustannustehokkaalla sähköasemalla jo tänään.
Lugao on ammattimainen Amerikkalainen ala-asema valmistaja ja toimittaja Kiinassa. Räätälöityjen teknisten ratkaisujen, OEM/ODM-tuen, tehdastestauksen ja teknisen tuen avulla Lugao Power auttaa asiakkaita rakentamaan luotettavia ja tehokkaita sähkönjakelujärjestelmiä projekteihin maailmanlaajuisesti.
