Älykäs esivalmistettu Outdoor Box-tyyppinen sähköasema

Mikä tämä laite on?

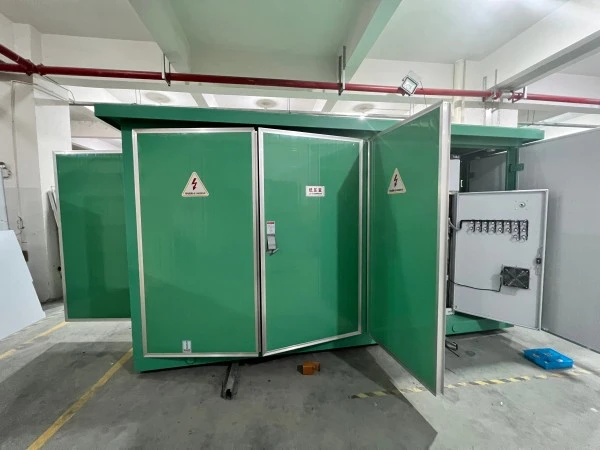

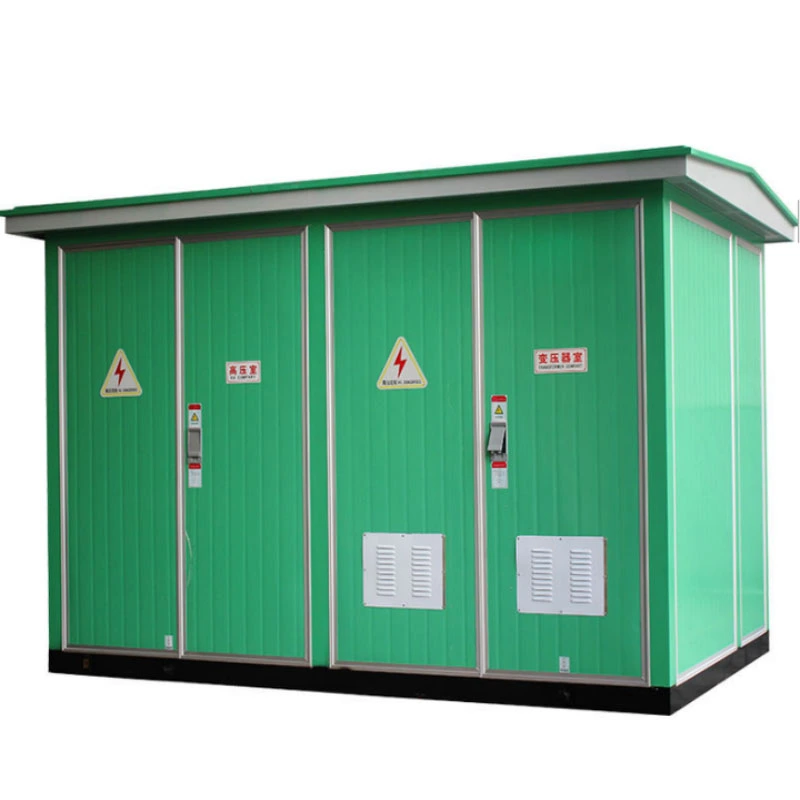

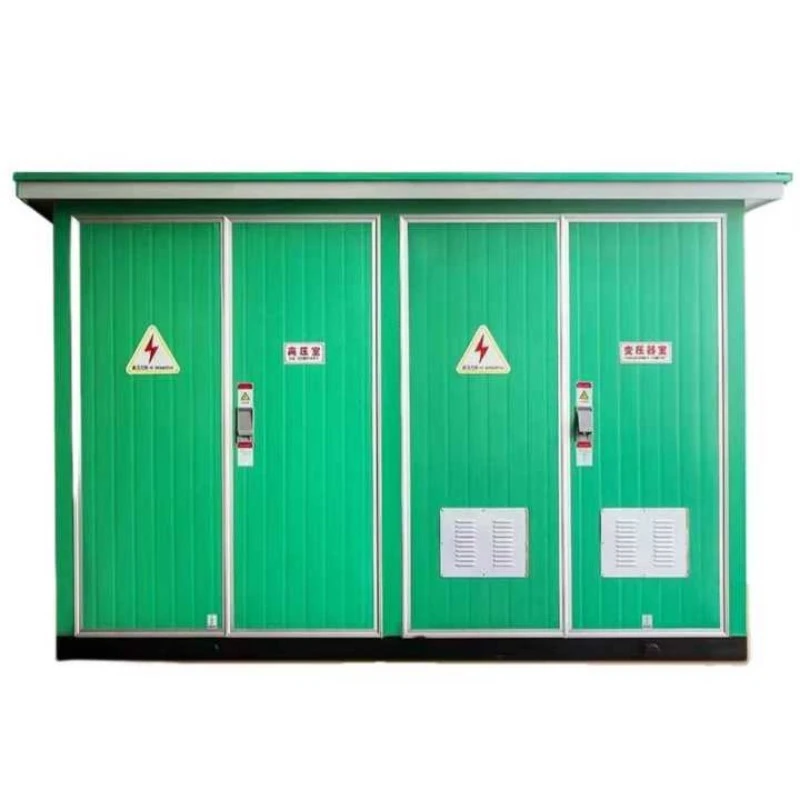

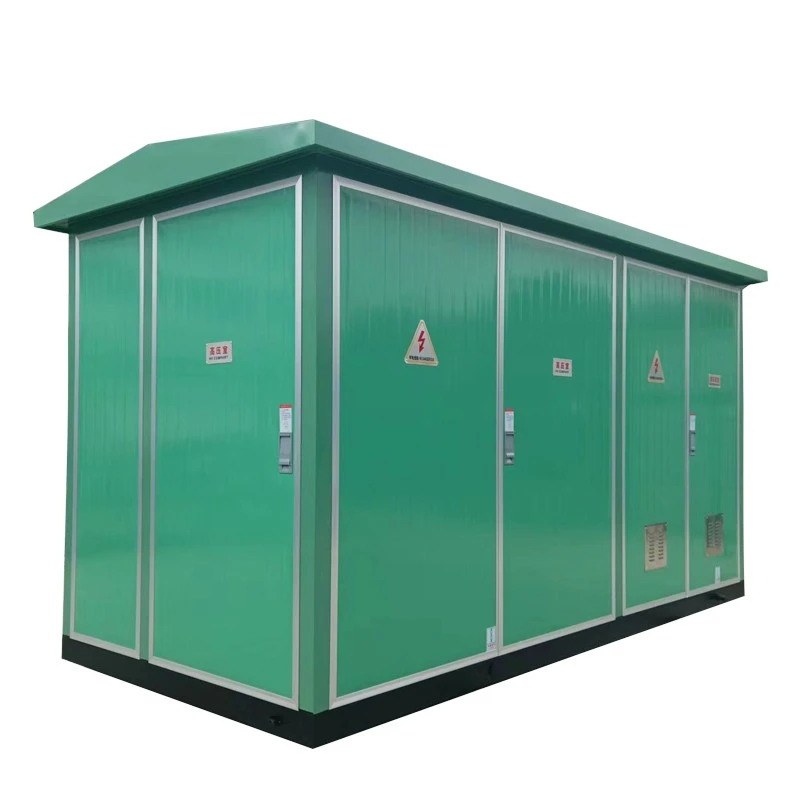

YB-24 älykäs esivalmistettu ulkolaatikkotyyppinen alaasema on tehtaalla koottu, kompakti virranjakeluyksikkö, joka integroikorkeajännitekojeistot, tehomuuntaja ja pienjännitejakelulaitteet yhteen säänkestävään koteloon. Se kuuluu esivalmistettujen sähköasemien perheeseen, joka tunnetaan myös nimellä "kompakti sähköasema" tai "pakattu sähköasema".

Mallikoodin erittely:

YB — Esivalmistettu laatikkotyyppinen ala-asema

24 — Suunnittelusarjakoodi, joka edustaa älykästä ohjausta ja modulaarista konfiguraatiota

Mitä se tekee?

Tämän laitteen ydintoiminto on vastaanottaa korkeajännitteistä sähköenergiaa (tyypillisesti 10 kV tai 35 kV), laskea se matalajännitteiseksi (400 V/380 V) integroidun muuntajan kautta ja jakaa se turvallisesti loppukäyttäjien kuormille, kuten asuinalueille, kaupallisille aukioille, tehtaille tai sähköautojen latausasemille.

Toisin kuin perinteiset siviilikäyttöiset sähköasemat, YB-24 ei vaadi yksittäisten komponenttien asennusta paikan päällä. Se on täysin esijohdotettu, esitestattu ja toimitetaan yhtenä yksikkönä. Se käyttää öljytöntä kuivatyyppistä tai biohajoavaa öljytäytteistä muuntajaa (valinnainen) ja luottaa luonnolliseen tai pakotettuun ilmajäähdytykseen. Älykäs ohjausjärjestelmä mahdollistaa tiedon etäkeruun, vikahälytyksen ja automaattisen kytkennän, joten se on ihanteellinen älyverkkosovelluksiin.

Tuotteen edut

YB-24 älykäs esivalmistettu ulkokäyttöinen laatikkotyyppinen ala-asema tarjoaa selkeitä etuja perinteisiin sähköasemiin verrattuna:

1. Tilaa säästävä ja nopea asennus

Se vie vain 40 % perinteisen siviilisähköaseman jalanjäljestä

Voidaan asentaa yksinkertaiselle betonilevylle 2-3 päivässä

Erillisiä laitehuoneita tai ilmanvaihtokuiluja ei tarvita

2. Korkea älykkyys

Vakiovarusteena RTU (Remote Terminal Unit)

Tukee 4G/5G- tai kuituviestintää

Jännitteen, virran, tehokertoimen, lämpötilan ja oven tilan reaaliaikainen seuranta

Kaukolaukaisu/sulkeminen ja parametrien säätö

3. Turvallisuus ja ympäristönsuojelu

Öljytön malli valinnainen (kuivamuuntaja)

Kaarenkestävä suurjänniteosasto

IP54-suojausluokka estää pölyn ja veden pääsyn sisään

Kaapelin läpivienti alhaalta eliminoi paljaat jännitteiset osat

4. Kustannustehokas elinkaari

30–40 % pienempi alkuinvestointi kuin siviilisähköasemilla

60% reduction in civil engineering costs

Pienemmät ylläpitokustannukset modulaaristen komponenttien vaihdon ansiosta

5. Sopeutuvuus ankariin ympäristöihin

Käyttölämpötila-alue: -25°C - +55°C

Korroosionestopinnoite rannikko- tai teollisuusalueille

Sisäinen lämmitysjärjestelmä valinnainen kylmille alueille

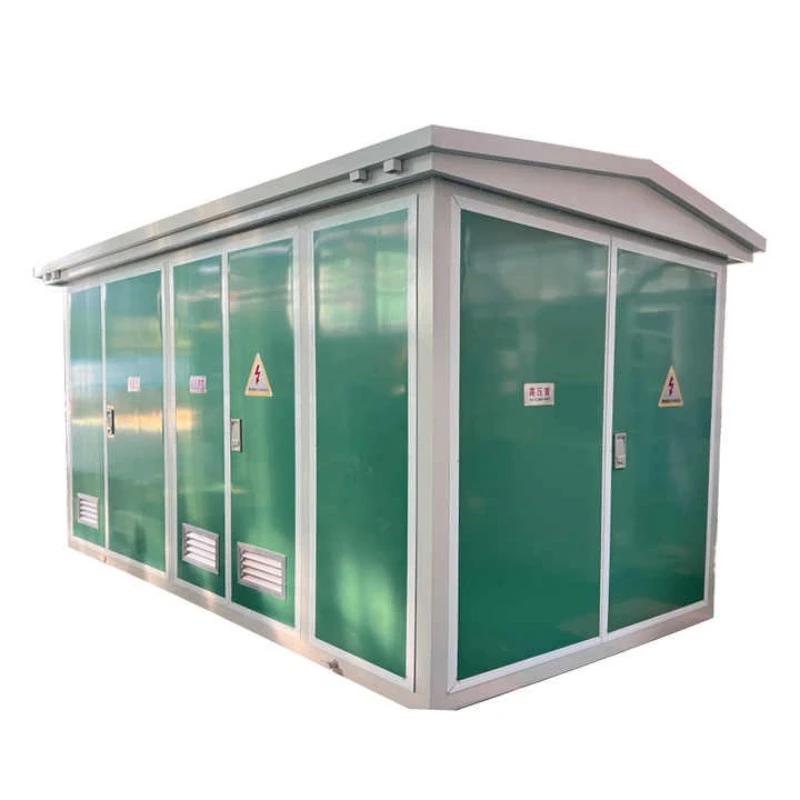

Tuotteen ominaisuus

Tuotesovellus

YB-24 älykäs esivalmistettu ulkolaatikkotyyppinen ala-asema soveltuu monenlaisiin tilanteisiin, joissa vaaditaan nopeaa käyttöönottoa, pientä tilaa ja älykästä toimintaa.

Tuotantotiedot

1. Kotelon valmistus

CNC-lävistys, taivutus ja hitsaus korkeaan tarkkuuteen

Kaksikerroksinen jauhemaalaus (sinkkirikas pohjamaali + polyesteripintamaali) ≥80μm

Suolasumutesti ≥500 tuntia

Katto 5° kaltevalla veden kerääntymisen estämiseksi

2. Sisäinen asettelu

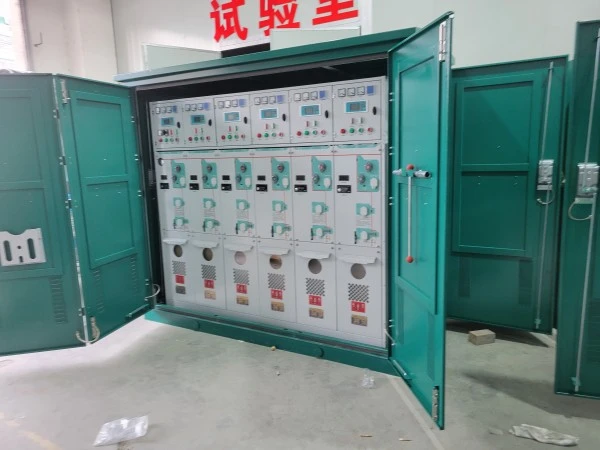

HV-osasto: SF6-rengas pääyksikkö tai kuorman katkaisija, ukkossuoja, suurjännitesulake

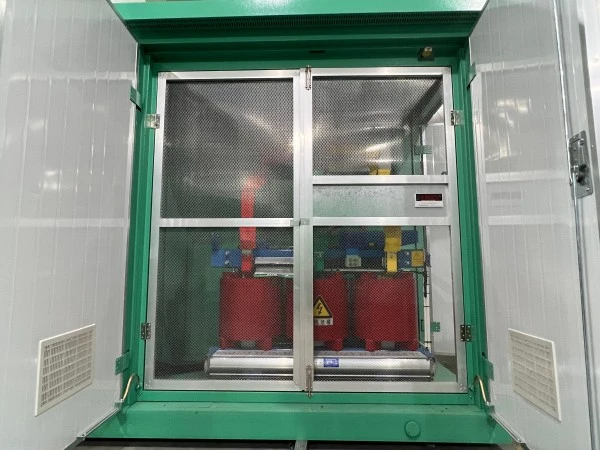

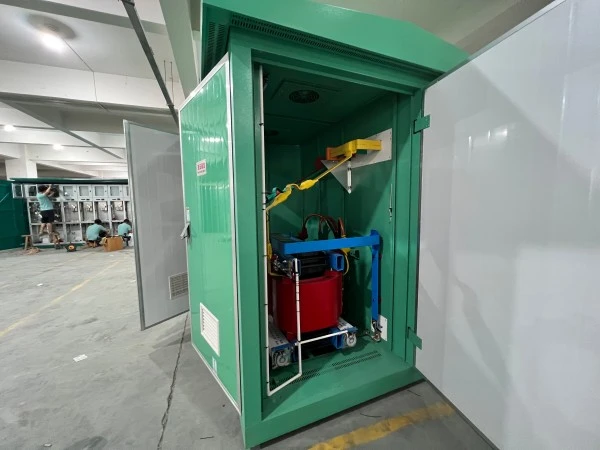

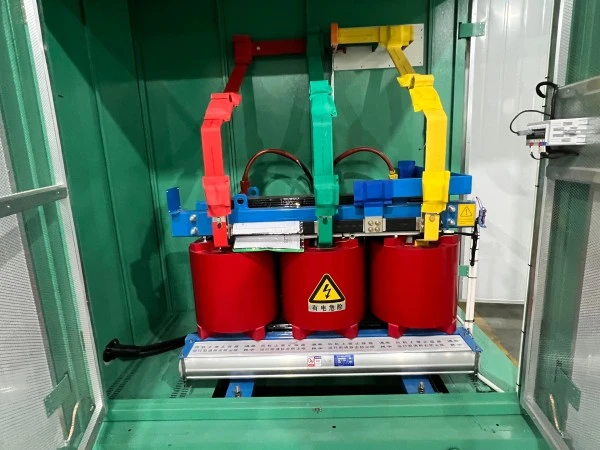

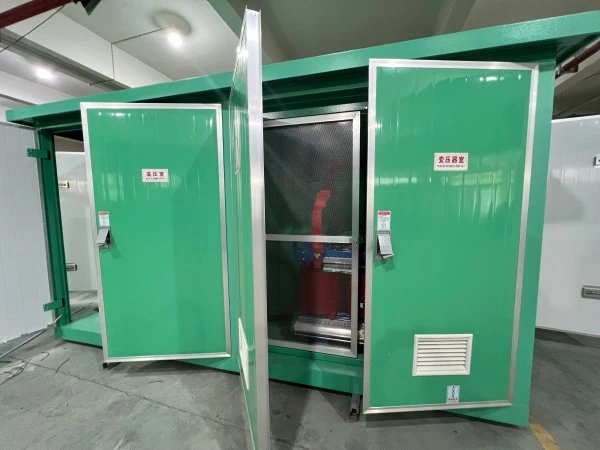

Muuntajalokero: Muuntaja asennettu rullille, irrotettava etupaneeli helpottaa huoltoa

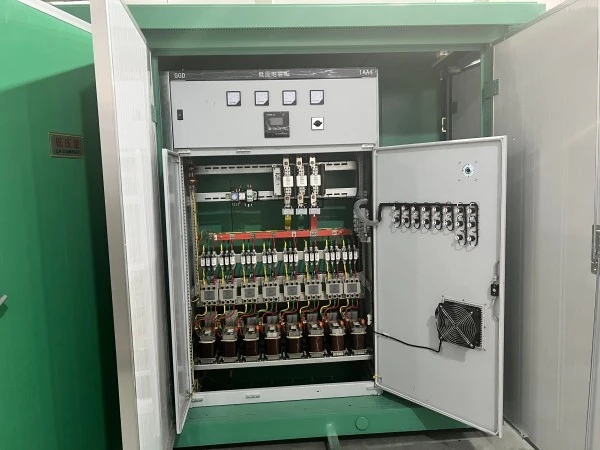

LV-osasto: Pääkatkaisija, haarakatkaisijat, automaattinen kondensaattoripankki, älykäs valvontapääte

Kaikki paloturvallisilla metalliseinillä erotetut osastot (luokka A)

3. Älykäs järjestelmätiedot

Lämpötilan valvonta: PT100-anturit muuntajan käämeissä ja kotelon sisällä

Oven tila: Magneettinen kosketinkytkin hälytyksellä pilveen

Energy metering: Class 1 or 0.5S bidirectional meter

Kaukosäädin: Tukee IEC 60870-5-101/104, DNP3.0

Paikallinen ohjaus: Salasanalla suojattu käyttöliittymä tapahtumalokiin

4. Cable Entry & Grounding

Pohja kaapeliläpivienti kumitiivisteillä (IP54-luokitus säilyy)

Erillinen kuparinen maadoituskisko (40×4mm) kaikissa osastoissa

Maadoitusvastus ≤4Ω

5. Laadun testaus ennen toimitusta

Tehotaajuuden jännitteenkestävyystesti (35kV HV-puolella, 2,5kV LV-puolella)

Muuntajan kääntösuhde ja kuormittamaton häviötesti

Älykäs järjestelmäviestintätesti (30 minuutin jatkuva ping)

Sadetesti (simuloitu 10 mm/min 1 tunnin ajan)

Pakkaus ja huoltopalvelu

Pakkaus

Koko yksikkö kääritty stretch-kalvoon + aaltopahvin kulmat

Puinen lavajalusta trukin aukoilla

Kuivausainepussit kotelon sisällä estämään kosteuden kuljetuksen aikana

Kaikki ulkoiset aukot on suljettu vedenpitävällä teipillä

Sitoumus huoltopalveluun

Takuuaika: 12 kuukautta toimituspäivästä (pidennettävissä 24 tai 36 kuukauteen maksullisella palvelusopimuksella)

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Soveltuuko YB-24 älykäs esivalmistettu ulkokäyttöön tarkoitettu laatikkotyyppinen ala-asema rannikkoalueille, joilla on korkea suolapitoisuus?

V: Kyllä. Vakiokotelossa käytetään korroosionestojauhemaalausta, jonka paksuus on ≥80 μm, ja se läpäisee 500 tunnin suolasuihkutestin. Erittäin syövyttävissä ympäristöissä (esim. satamat, kemiantehtaat) tarjoamme ruostumattomasta teräksestä valmistettuja 304/316 koteloita ja lisäpinnoitteita sisäkisoissa.

Q2: Voidaanko muuntaja vaihtaa vaihtamatta koko sähköasemaa?

V: Kyllä. Muuntajaosasto on suunniteltu irrotettavilla sivupaneeleilla ja rullakiskoilla. Muuntaja voidaan vetää ulos edestä tai sivulta, ja korvaava yksikkö voidaan asettaa häiritsemättä HV- tai LV-osastoa. Tämä modulaarisuus on YB-24:n suunnittelun avainominaisuus.

Q3: Tukeeko älykäs järjestelmä yhteyttä kolmannen osapuolen SCADA-järjestelmään?

V: Kyllä. Vakioohjain tukee Modbus RTU over RS485 ja Modbus TCP over Ethernet. Se voidaan myös määrittää IEC 60870-5-101/104- tai DNP3.0-protokollia varten. Tarjoamme täydellisen rekisterikartan järjestelmäintegraatiota varten.

Q4: Saako YB-24 sijoittaa asuinrakennusten lähelle melurajojen vuoksi?

V: Kyllä. Kuivamuuntajalla melutaso on ≤55 dB 1 metrin etäisyydellä, mikä täyttää asuinrajat. Öljyllä upotettuihin muuntajiin lisäämme tärinänvaimennustyynyt ja akustisen kotelon muuntajaosaston sisään, mikä vähentää melun arvoon ≤48 dB.

Q5: Mikä on normaali toimitusaika?

V: Vakiokokoonpanoissa (800kVA tai alle, IP54, teräskotelo, rengaspääyksikkö) toimitus on 15---20 työpäivää tilausvahvistuksesta. Räätälöidyt projektit (ruostumaton teräs, erikoisväri, lisäkorkeus ilmajohdon sisääntuloa varten) vaativat 25---30 työpäivää.

Q6: Mitä muuntajatyyppejä on saatavana YB-24:lle?

V: YB-24 voidaan konfiguroidaöljyllä upotetut muuntajatkuten S13/S20 tai epoksihartsivaletut kuivatyyppiset muuntajat, kuten SCB13/SCB14, riippuen projektin vaatimuksista, asennusympäristöstä, paloturvallisuusvaatimuksista ja paikallisista standardeista.
