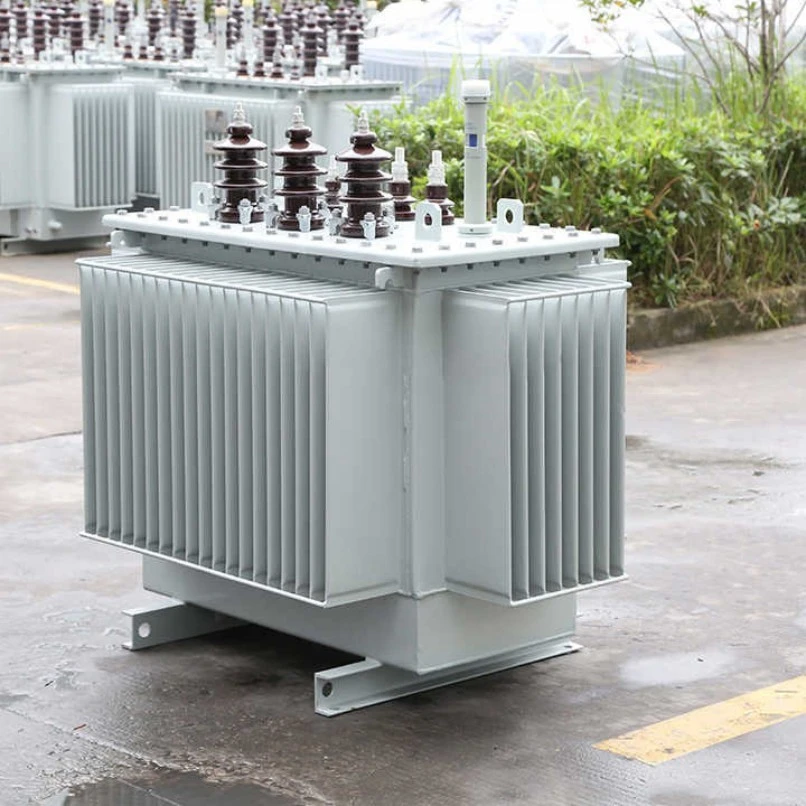

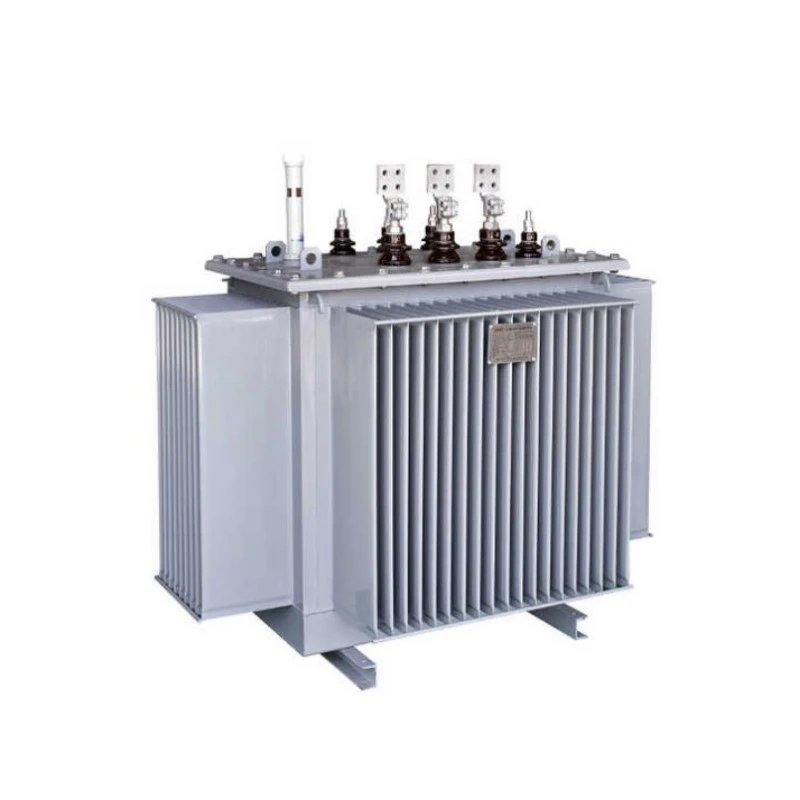

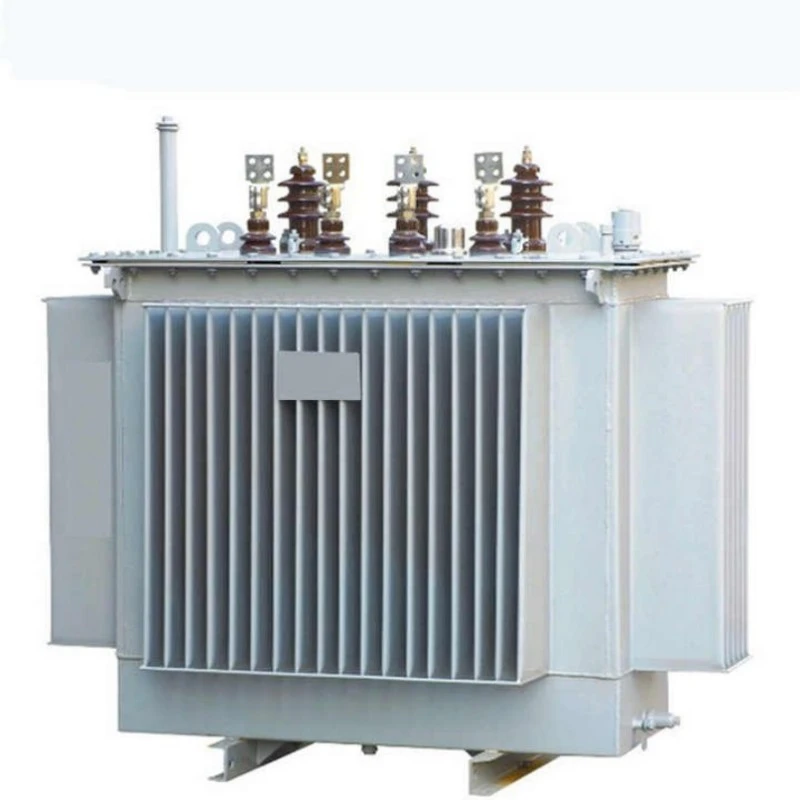

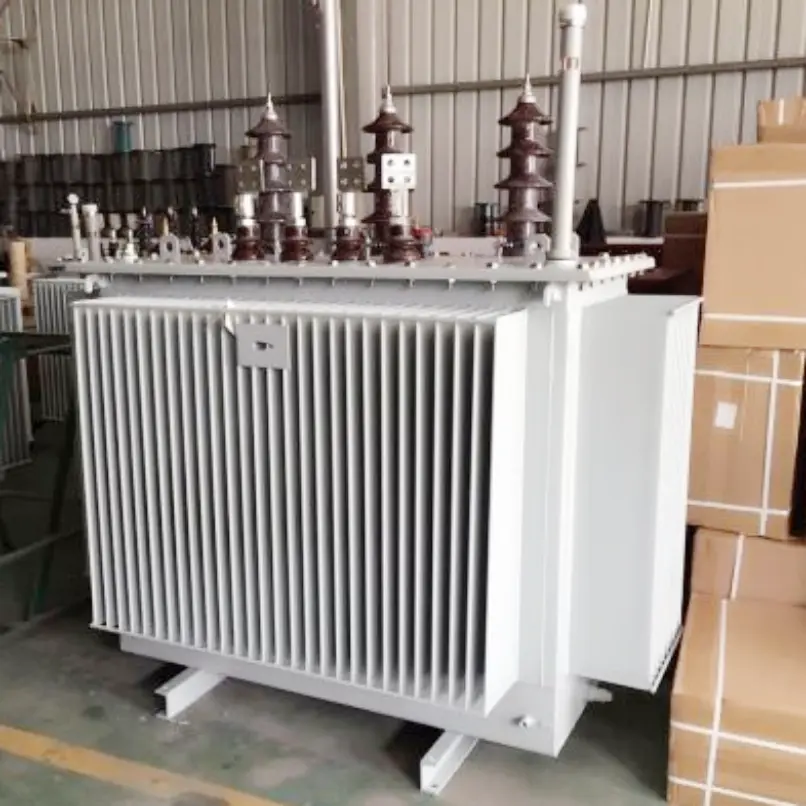

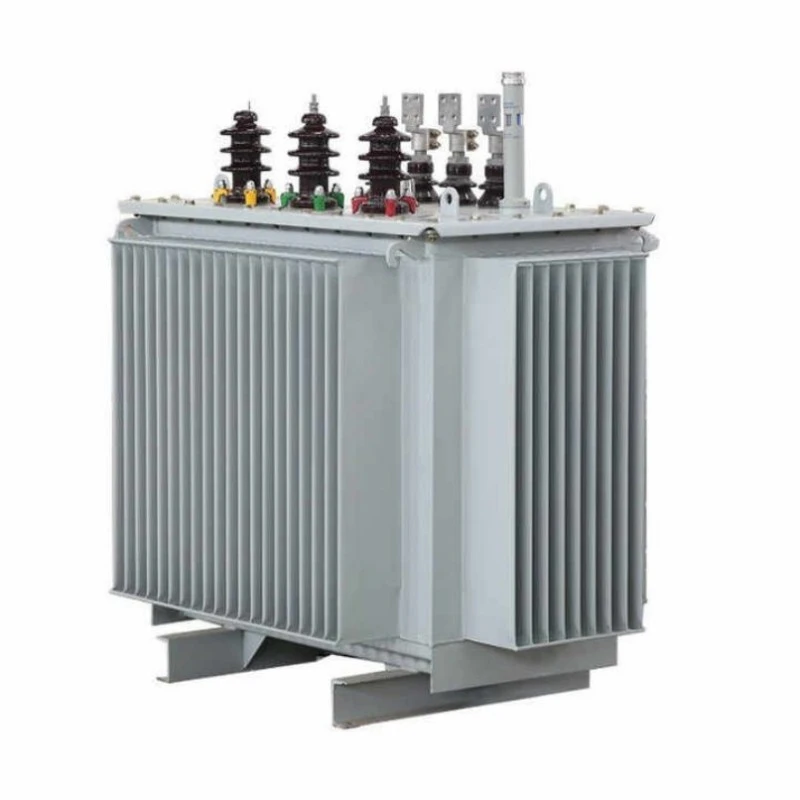

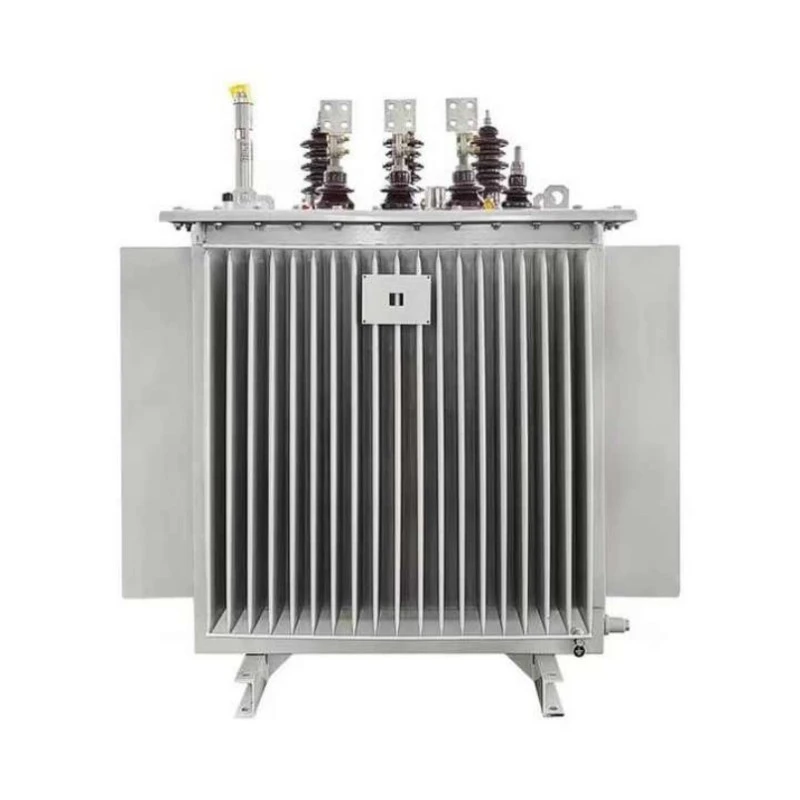

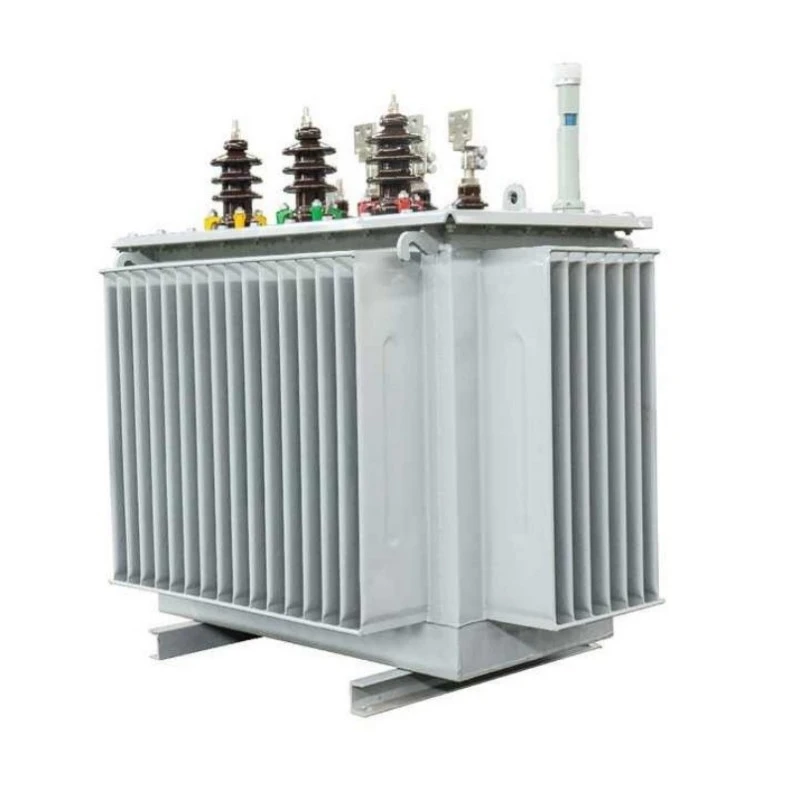

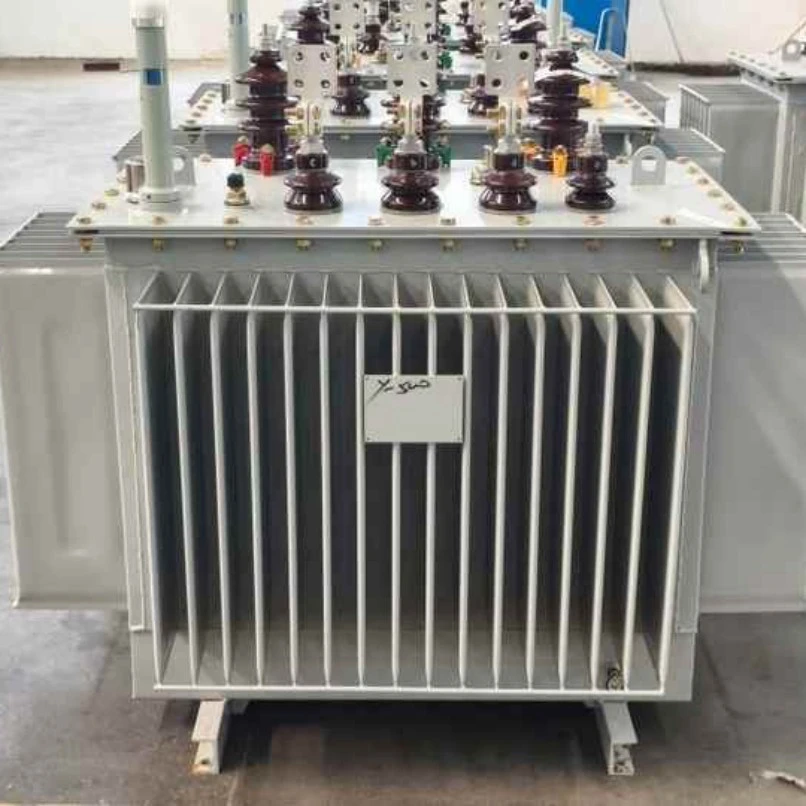

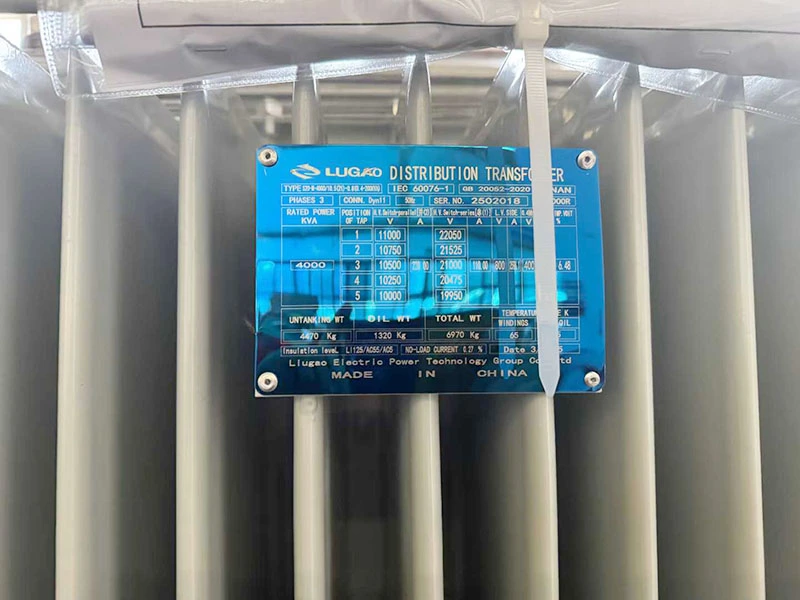

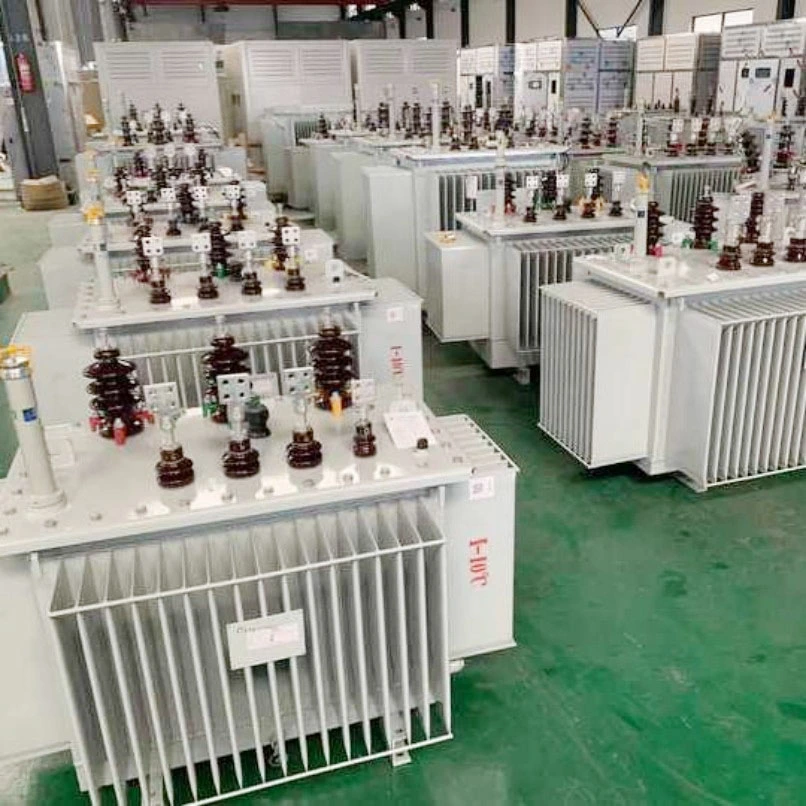

S11 Kompakti sähköaseman öljyn upotettu muuntaja

Yrityksemme S11 Compact Substation Electrical Oil Immersed Transformer on erittäin tehokas ja energiaa säästävä ratkaisu, joka on suunniteltu erityisesti nykyaikaisiin sähkönjakeluverkkoihin. Ostamalla tämän tuotteen saat integroidun yksikön, joka yhdistää muuntajan,korkeajännitekojeistot, ja pienjännitejakelulaitteet, mikä säästää merkittävästi asennustilaa ja rakennuskustannuksia.

Tässä tuotteessa käytetään pienihäviöistä piiteräsydintä ja korkean johtavuuden kuparikäämiä, mikä johtaa merkittävästi kansallisia standardeja pienemmiin tyhjäkäyntihäviöihin, mikä vähentää merkittävästi energiankulutusta pitkällä aikavälillä. Öljyllä upotettu jäähdytysjärjestelmä varmistaa erinomaisen lämmönpoiston ja ylläpitää vakaan toiminnan jopa korkeissa lämpötiloissa ja suuressa kuormituksessa. Sen kompakti modulaarinen rakenne helpottaa kuljetusta ja asennusta sekä parantaa huoltoturvallisuutta paikan päällä.

Tuotteen ominaisuus ja sovellus

Ominaisuudet

1. Täyttää tai ylittää ANSI.IEC.GB.SANS.Standards

2. Turvallinen käsittely, asennus ja käyttö.

3. Viehättävä, moderni ulkonäkö

4. Kohtuullinen rakenne

5. Täysin suljettu

6. Parempi järjestelmän luotettavuus

7. Korkea turvallisuus ja luotettavuus käytössä

8. Korkea ylikuormituskyky ja tehokkuus

9. Vankka rakenne, jolla on erinomaiset oikosulku- ja lämmönkestävyysominaisuudet

10. Muuntajat ovat tehokkaampia vähentämällä tyhjäkäyntihäviöitä ja pienempiä kuormitushäviöitä

S11 Compact -sähköaseman öljy-uppomuuntajalla on neljä keskeistä etua:

Korkea hyötysuhde ja energiansäästö:Hyödyntämällä pienihäviöistä piiterästä ja optimoitua ydinrakennetta, sekä tyhjäkäyntihäviö että kuormitushäviö ovat huomattavasti pienemmät kuin perinteisillä tuotteilla, mikä vastaa kansallisia energiansäästöohjeita ja alentaa merkittävästi käyttökustannuksia pitkällä aikavälillä.

Erinomainen lämmönpoisto- ja ylikuormituskapasiteetti:kuten anöljyupotettu muuntaja, se käyttää jäähdytys- ja eristysväliaineena tehokasta eristävää öljyä, joka tarjoaa korkean lämmönpoistotehokkuuden ja ylläpitää vakaan toiminnan jopa korkeissa lämpötiloissa, raskaassa kuormituksessa tai ankarissa olosuhteissa, mikä pidentää tehokkaasti laitteen käyttöikää.

Kompakti rakennesuunnittelu:S11 Compact Substation Electrical Oil Immersed Transformers -muuntajat on suunniteltu räätälöityjä kompakteja sähköasemia varten, ja niissä on pieni koko ja kompakti rakenne, joka helpottaa asennusta ja huoltoa. Ne sopivat erityisen hyvin sisä- tai ulkotiloihin, joissa tilaa on vähän.

Korkea luotettavuus ja turvallisuus:täysin suljettu rakenne estää tehokkaasti öljyn hapettumisen ja kosteuden sisäänpääsyn, mikä tarjoaa erinomaisen eristyskyvyn ja oikosulkukestävyyden, mikä takaa pitkän aikavälin turvallisen ja vakaan toiminnan monimutkaisissa verkkoolosuhteissa.

Sovellus

Muuntajan normaalit käyttöolosuhteet

1. Korkeus merenpinnan yläpuolella on alle 1000 m;

2. Ympäristön lämpötila;

3. Korkein ilman lämpötila +40°C;

4. Korkein vuorokauden keskilämpötila +30°C;

5. Korkein vuotuinen keskilämpötila +20°C;

6. Alin ulkoilman lämpötila -25°C;

Pääsovellusskenaariot

Kaupunkien sähkönjakeluverkot:Soveltuu kompakteille sähköasemille asuinalueille, liikealueille ja teollisuuspuistoille, jotka täyttävät tiheän tehontarpeen.

Uusia energiahankkeita:S11-kompaktia sähköaseman öljy-upotettuja muuntajia käytetään laajalti aurinko- ja tuulivoimantuotantojärjestelmien tehostamis- tai jakeluvaiheissa, ja ne kestävät ankaria ulkoilmaolosuhteita.

Infrastruktuurin rakentaminen:Soveltuu paikkoihin, joissa on korkeat virransyötön luotettavuusvaatimukset, kuten lentokentille, metroihin, sairaaloihin ja datakeskuksiin.

Väliaikainen ja hätävirtalähde:Kompakti rakenne, helppo kuljettaa, sopii tilapäisiin sähköasemiin tai hätäkorjausskenaarioihin.

Tuoteparametri (erittely)

S11 VS S13 muuntajan vertailu

Oikean jakelumuuntajan valinta riippuu projektisi energiatehokkuustavoitteista, budjetista ja pitkän aikavälin käyttökustannuksista. Sekä S11- että S13-öljyupotettuja muuntajia käytetään laajalti sähkönjakelujärjestelmissä, mutta ne on suunniteltu erilaisiin suorituskykyprioriteettiin.

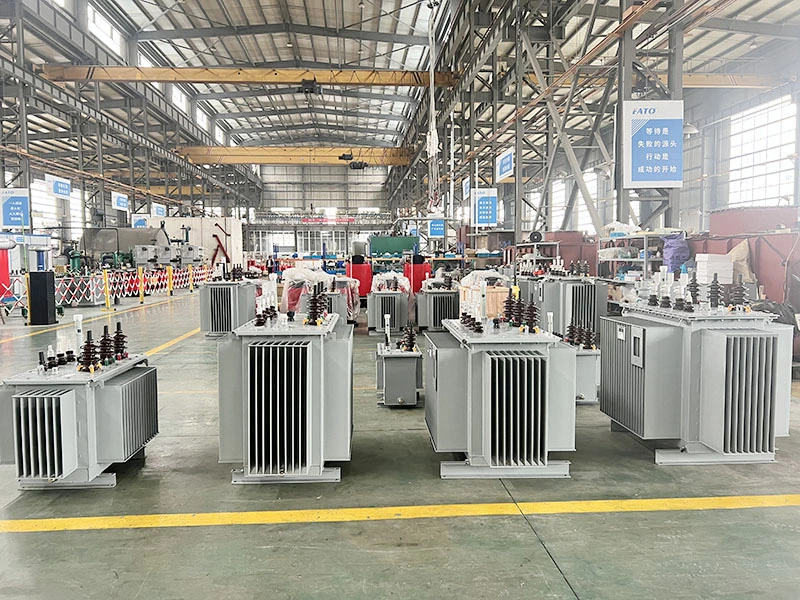

Tuotantotiedot

Ydinmateriaali ja prosessi

S11 Compact Substation Electrical Oil Immersed Transformers -sydän on valmistettu erittäin läpäisevästä kylmävalssatusta rakeorientoituneesta piiteräksestä. Ytimen laminointi on tarkasti leikattu ja pinottu automaattisesti, jotta varmistetaan tiiviit liitokset ja tasaiset magneettiradat, mikä minimoi olennaisesti tyhjäkäynnin ja hajahäviöt.

Käämitysrakenne

Sekä korkea- että pienjännitekäämissä käytetään hapettomia kuparijohtimia korkean sähkönjohtavuuden ja alhaisten resistanssihäviöiden saavuttamiseksi. Lisäksi pienjännitekäämissä on foliokäämitys, jossa on tasainen kerrosten välinen eristys, mikä parantaa merkittävästi oikosulkukestävyyttä.

Eristysjärjestelmä

Korkealaatuista mineraalieristysöljyä tai valinnaisesti ympäristöystävällistä korkean palopisteen eristysnestettä käytetään erinomaisen dielektrisen lujuuden ja kemiallisen stabiilisuuden saavuttamiseksi. Öljypaperieristysjärjestelmä käy läpi tiukat tyhjiökuivaus- ja öljytäyttöprosessit, jotta varmistetaan, ettei jäännösilmakuplia jää jäljelle, jolloin saavutetaan osittaisen purkauksen aloitusjännite, joka ylittää selvästi standardivaatimukset, mikä varmistaa pitkän aikavälin toimintavarmuuden.

Rakennesuunnittelun yksityiskohdat

Säiliö ja tiivisterakenne

Säiliössä on aallotettu paneeli tai integroitu evätyyppinen jäähdytin, joka täyttää jäähdytysvaatimukset ja tarjoaa samalla joustavaa joustavuutta, jotta se mukautuu automaattisesti öljymäärän vaihteluihin. Täysin tiivistetty rakenne on varustettu paineenalennusventtiilillä ja öljytason osoittimella, joka estää öljyn ja ulkoilman välisen kosketuksen, välttäen näin hapettumisen ja kosteuden imeytymisen sekä pidentäen öljynvaihtovälejä.

Kompakti integroitu muotoilu

Kompakteihin sähköasemasovelluksiin optimoidut S11 Compact Substation Electrical Oil Immersed Transformers -muuntajat mahdollistavat esiasennetun integroinnin suurjännitekojeiston ja pienjännitejakopaneelien kanssa. Ulkomitat on laskettu tarkasti jalanjäljen minimoimiseksi täyttäen samalla sähkövälys- ja eristysetäisyysvaatimukset. Nostokorvakkeet, pohjan kiinnitysreiät ja kaapelin läpivientimenetelmät on standardoitu nopean paikan päällä tapahtuvan asennuksen ja liittämisen helpottamiseksi.

Suojaus- ja ohjauskokoonpano

Lämpötilan valvonta ja suojaus

Öljyn lämpötilamittari ja käämin lämpötilan osoitin toimitetaan vakiona, mikä mahdollistaa reaaliaikaisen lämpötilan seurannan ja tarjoaa konfiguroitavia hälytys- ja laukaisukoskettimia. Suurikapasiteettisille muuntajille valinnainen kuituoptinen lämpötilanmittausjärjestelmä mahdollistaa käämityspisteiden lämpötilan tarkan seurannan ja tarjoaa datatukea dynaamiseen kuormituksen hallintaan.

Paineen ja öljytason suojaus

Paineenalennusventtiili on asennettu vapauttamaan paineen automaattisesti, jos säiliön sisäinen paine on epänormaali, mikä estää muodonmuutoksen tai repeämisen. Öljytason mittarissa on alhaisen öljytason hälytystoiminto, joka mahdollistaa oikea-aikaiset huoltotoimenpiteet tai vuotojen havaitsemisen.

Laadun ja testauksen vakuutus

Jokaiselle muuntajalle suoritetaan kattavat tyyppitestit ja rutiinitestit ennen toimitusta, mukaan lukien tyhjäkäynti- ja kuormitushäviötestit, oikosulkuimpedanssitestit, indusoidun ylijännitteen kestotestit, osapurkaustestit ja salamaimpulssitestit. Kaikki keskeiset suorituskykyindikaattorit ylittävät sekä kansallisten standardien että IEC-spesifikaatioiden vaatimukset, mikä takaa pitkän aikavälin vakaan toiminnan monimutkaisissa kenttäolosuhteissa.

Miksi valita Lugao Power?

Edistyneiden valmistusominaisuuksien ja tiukan laadunhallintajärjestelmän ansiosta Lugao Power tarjoaa luotettavia sähkönjakelulaitteistoratkaisuja asiakkaille ympäri maailmaa.

Erikoistunut valmistaja— Lugaolla on yli 10 vuoden kokemus voimansiirto- ja jakelulaitteiden alalla, ja se on erikoistunut öljypohjaisten muuntajien suunnitteluun ja valmistukseen,kuivatyyppiset muuntajat, esivalmistetut sähköasemat sekä keski- ja suurjännitekojeistot.

Tiukka laadunvalvonta— Jokainen S11-sarjan öljyllä upotettu muuntaja käy läpi kattavat rutiinitestaukset ennen tehtaalta lähtöä, mukaan lukien tyhjäkäynti- ja kuormitushäviötestit, eristysresistanssitestit, käämivastusmittaukset, dielektrisen kestävyyden testit ja tehtaan hyväksymistarkastukset, jotta varmistetaan luotettavuus paikan päällä tapahtuvan käytön aikana.

Räätälöidyt suunnitteluratkaisut— Tarjoamme räätälöityjä jännitearvojen, kapasiteetin, kytkentäryhmien, jäähdytysmenetelmien, kotelointisuunnittelun ja asennuskokoonpanojen räätälöintipalveluita eri sektoreiden tarpeisiin, mukaan lukien sähkölaitokset, teollisuus, uusiutuva energia ja infrastruktuurihankkeet.

Energiatehokas muotoilu— Muuntajamme valmistetaan korkealaatuisista kylmävalssatuista rakeistettuja piiteräslevyistä ja korkean johtavuuden kuparikäämeistä, jotka on suunniteltu vähentämään energiankulutusta, parantamaan toiminnan tehokkuutta ja alentamaan kokonaiskustannuksia koko elinkaaren aikana.

Kansainvälisten standardien noudattaminen—— Tuotteemme valmistetaan ISO-sertifioidun laatujärjestelmän mukaisesti ja ovat IEC:n, GB:n ja muiden asiaankuuluvien kansainvälisten standardien mukaisia. Tyyppitestiraportit ja tekniset asiakirjat ovat saatavilla pyynnöstä.

Luotettava maailmanlaajuinen tarjonta—— Kokeneen suunnittelu- ja vientitiimin tukemana Lugao tarjoaa maailmanlaajuisille asiakkaille teknistä konsultointia, nopeat tarjoukset, joustavia OEM/ODM-palveluita, turvallisen pakkauksen ja reagoivan myynnin jälkeisen tuen.

Tuotteen myynnin jälkeinen palvelu

1. Kun muuntaja on asennettu ja otettu käyttöön paikan päällä, se on taatusti vuotamaton, eikä maali taatusti kuoriudu tai haalistu. Tarjolla on 5 vuoden takuu; kaikki laatuongelmat, jotka ilmenevät normaalissa käytössä takuuaikana, kuuluvat takuun piiriin.

2. Kaikki S11 Compact Substation Electrical Oil Upload Transformers -muuntajat kuuluvat elinikäisen palvelun piiriin, mikä varmistaa tuotetarvikkeiden täydellisyyden.

3. Käyttöikä on vähintään 30 vuotta.

4. Laitevian sattuessa toimittaja vastaa tunnin kuluessa ostajan ilmoituksen vastaanottamisesta ja lähettää teknisen henkilöstön toimipaikalle 24 tunnin sisällä kotimaassa.

Palvelusitoumus

1. S11 Compact Substation Electrical Oil Upload Transformer on valmistettu tiukasti ISO 9001-2008 -laatujärjestelmän vaatimusten mukaisesti, mikä varmistaa, että tuote täyttää 100 % laatustandardit ennen tehtaalta lähtöä.

2. Yrityksemme tarjoaa kattavan ennakkomyynti-, myynti- ja myynnin jälkeisen palvelun asiakastyytyväisyyden varmistamiseksi.

2. Yrityksemme tarjoaa 60 kuukauden takuun. Mikäli laatuongelmia ilmenee, korjaamme tai vaihdamme tuotteen veloituksetta, mikä takaa 100 %:n asiakastyytyväisyyden.

Muuntajien suunnittelussa ja testauksessa on noudatettava seuraavia standardeja:

GB1094.1-2-1996, GB1094.3-2003, GB1094.5-2008 《Tehomuuntajat》

GB/T6451-2015 《Öljyupotettujen tehomuuntajien tiedot ja tekniset vaatimukset》

JB/T3837-2010 《Menetelmä muuntajatuotteiden tyyppimerkintöjen laatimiseksi》

GB/T311.1-3.11-97 《Eristyksen koordinointi ja suurjännitetestaustekniikat suurjännitesiirto- ja muunnoslaitteistoille》

GB10237-88 《Tehomuuntajien eristystasot ja dielektriset testit – ulkoisen eristyksen ilmavälykset》

GB7595-87 《Laatustandardi muuntajaöljylle käytössä》

GB7328-87 《Muuntajien äänentason mittaus》

GB7534-87 《Osittaisen purkauksen mittaus》

GB/T15164-94 《Öljyupotettujen tehomuuntajien latausopas》

DL/T586-95 《Tekninen opas teholaitteiden käyttäjien valmistuksen valvontaan》

GB/T311.1-3.11-97 《Eristyksen koordinointi ja suurjännitetestaustekniikat suurjännitesiirto- ja muunnoslaitteistoille》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Öljyupotettujen tehomuuntajien tuotteiden laatuluokitus》

ZBK41005-89 《6-220KV muuntajien äänitaso》
