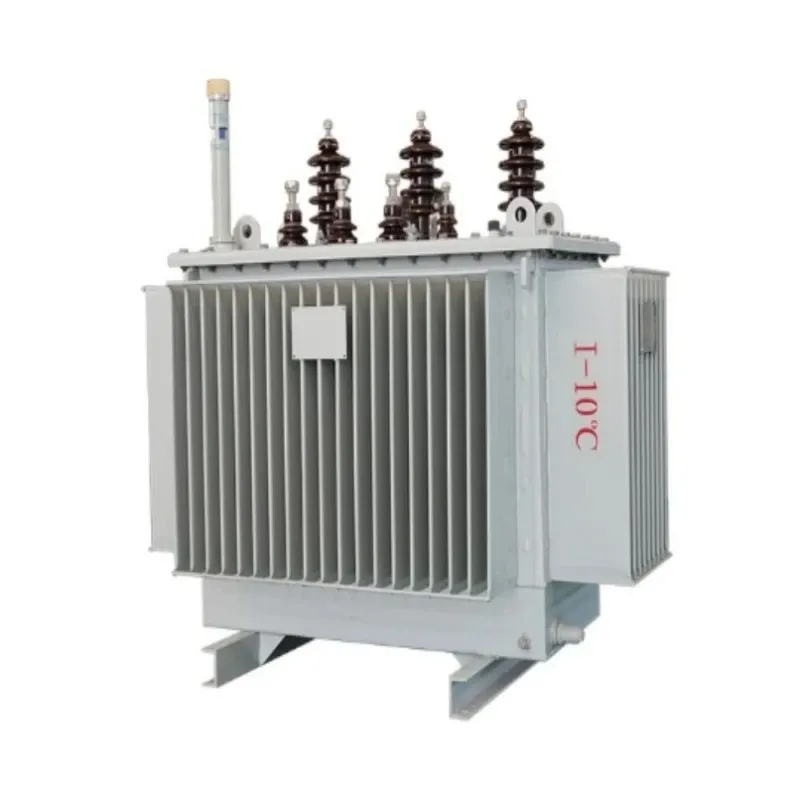

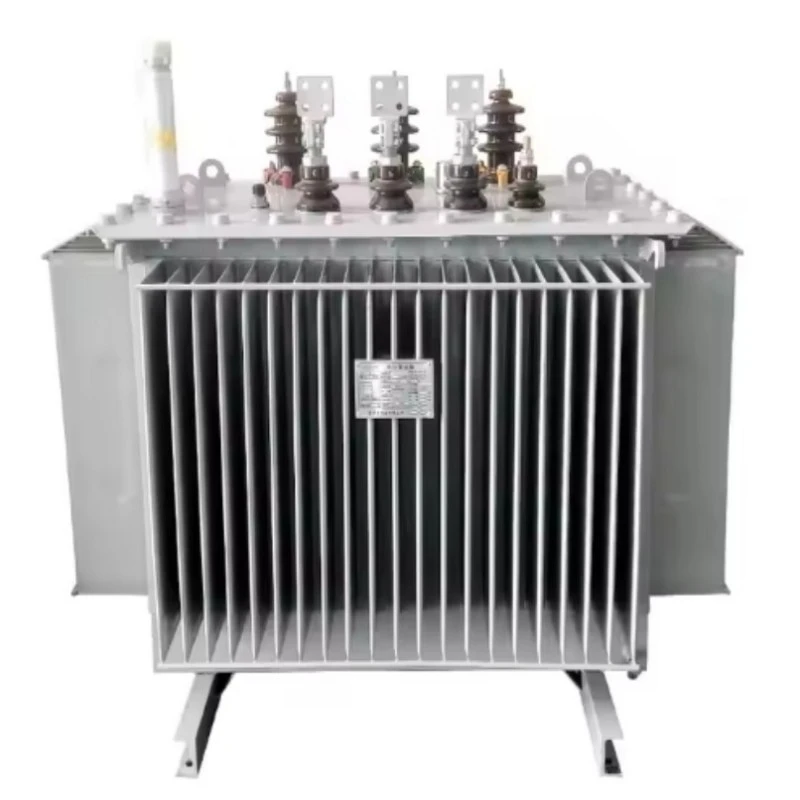

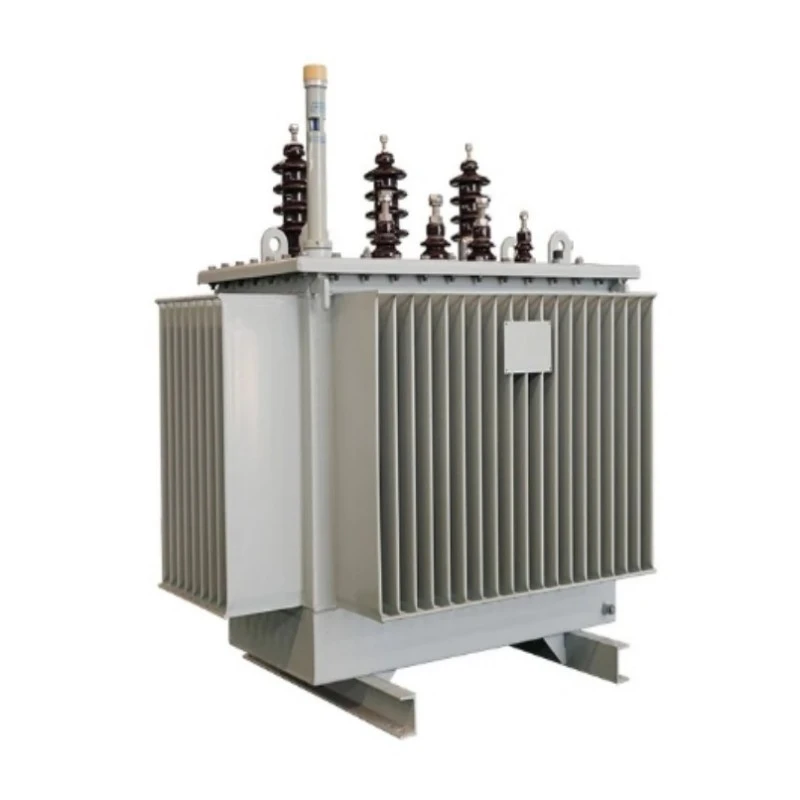

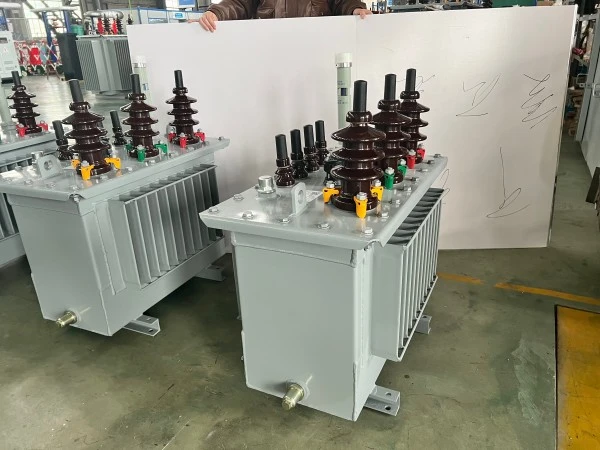

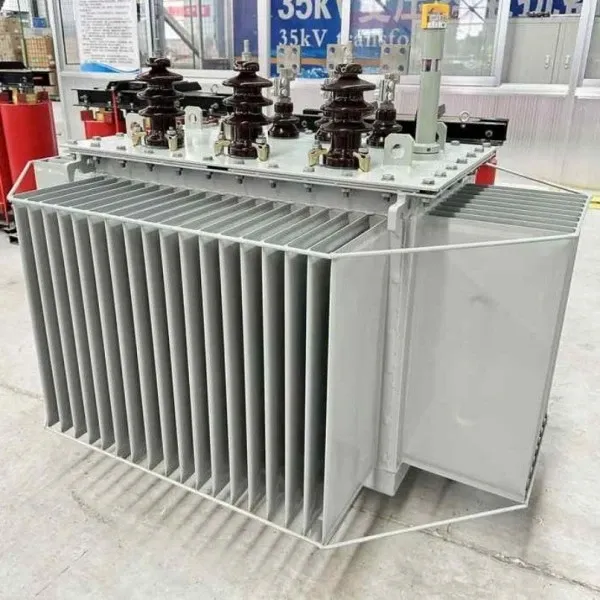

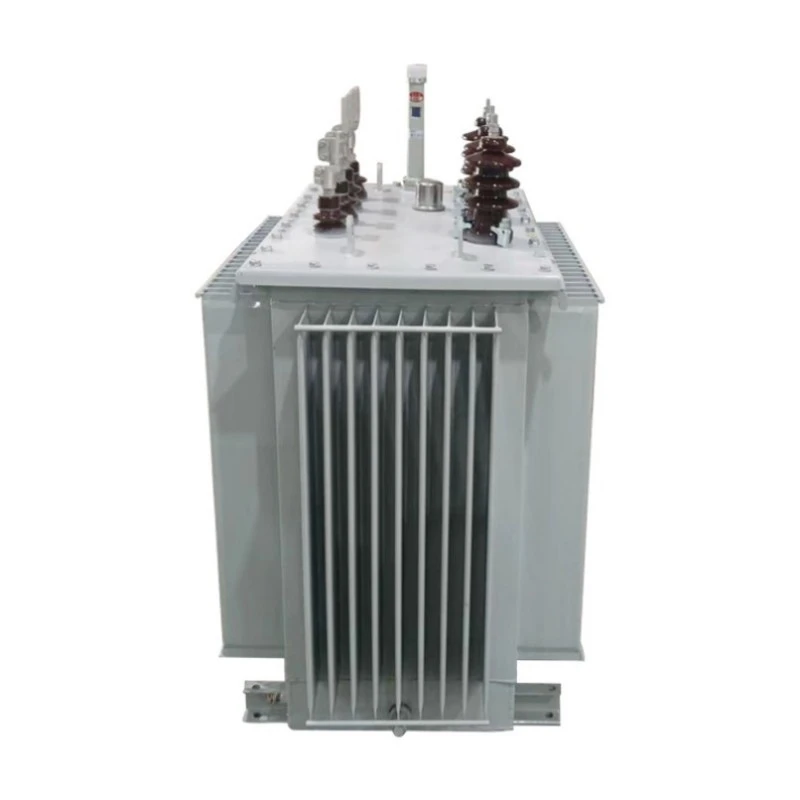

S13 yksivaiheinen öljyupotettu sähkömuuntaja

Yksivaiheinen öljyupotettu sähkömuuntaja S13 on suunniteltu erityisesti yksivaiheisiin tehonsyöttösovelluksiin, kuten maaseudun sähköistykseen, pylväisiin asennettavaan asuntojen jakeluun ja kevyeen kaupalliseen käyttöön. Tämän tuotteen ostaminen antaa sinulle erittäin tehokkaan, pienihäviöisen muuntajan, joka vähentää merkittävästi tyhjäkäyntihäviöitä verrattuna perinteiseenS9jaS11 sarja, joka tuottaa mitattavissa olevia energiansäästöjä koko elinkaarensa aikana.

Tässä muuntajassa on erittäin läpäisevä rakeinen piiterässydän, jossa on porrastettu limitysliitos, tai valinnaisesti amorfinen metalliseossydän vielä pienempiä häviöitä varten. Öljyllä upotettu jäähdytysjärjestelmä varmistaa erinomaisen lämmönhallinnan, kun taas täysin tiivis aallotettu säiliörakenne estää öljyn hapettumisen ja kosteuden sisäänpääsyn, mikä vähentää merkittävästi huoltotarvetta. Sen kompakti, kevyt muotoilu helpottaa pylväsasennusta ja -kuljetusta.

Tuotteen ominaisuus ja sovellus

Ominaisuudet

Täyttää tai ylittää IEC-, ANSI-, GB- ja SANS-standardit

Erittäin pieni tyhjäkäyntihäviö, jopa 30 % pienempi kuin S11-sarja

Täysin suljettu aaltopahvisäiliörakenne ilman paisuntasäiliötä

Suuri ylikuormituskyky ja erinomainen lämmönkestävyys

Hiljainen toiminta, ihanteellinen asuinalueille

Erinomainen oikosulkukestävyys

Kompakti ja kevyt pylväs- tai alustaasennuksiin

Laaja jännitteenottoalue verkon joustavuutta varten

Saatavilla ympäristöystävällisiä eristysöljyvaihtoehtoja

Huoltovapaa toiminta normaaleissa käyttöolosuhteissa

Q&A: Key Product Insights

K: Mikä on yksivaiheinen öljyupotettu muuntaja?

V: Ayksivaiheinen öljyupotettu muuntaja on eräänlainen jakelumuuntaja, joka käyttää eristeöljyä jäähdytykseen ja eristykseen ja on suunniteltu toimimaan yksivaiheisissa sähköjärjestelmissä. Sitä käytetään yleisesti asuinalueilla, maaseudun sähkönjakelussa ja kevyissä kaupallisissa sovelluksissa, joissa ei tarvita kolmivaiheista tehoa. Öljyimmersio tarjoaa erinomaisen lämmönpoiston ja suojaa sisäosia ympäristötekijöiltä.

K: Miten S13-sarja saavuttaa paremman energiatehokkuuden kuin aikaisemmat mallit?

V: S13-sarja saavuttaa paremman tehokkuuden kahdella keskeisellä edistyksellä: Ensinnäkin erittäin läpäisevän kylmävalssatun rakeisen piiteräksen käyttö porrastetun limitysliitoksen ydinrakenteella vähentää merkittävästi hystereesiä ja pyörrevirtahäviöitä. Toiseksi valinnaiset amorfiset metalliseosytimet vähentävät edelleen tyhjäkäyntihäviöitä jopa 50 % verrattuna perinteiseen piiteräkseen. Nämä parannukset johtavat tyhjäkäyntihäviöarvoihin, jotka ovat 30 % pienemmät kuin S11-sarjassa ja paljon kansallisia energiastandardeja pienemmät.

K: Miksi täysin suljettu rakenne on tärkeä yksivaihemuuntajille?

V: Yksivaiheiset muuntajat asennetaan usein ulkotiloihin, joissa sääolosuhteet vaihtelevat. Täysin suljettu aaltopahvisäiliö eliminoi paisuntasäiliön tarpeen ja estää suoran kosketuksen eristävän öljyn ja ilmailman välillä. Tämä estää kosteuden imeytymisen ja öljyn hapettumisen, jotka ovat eristeen huonontumisen ensisijaisia ​​syitä. Tämän seurauksena muuntaja ei tarvitse öljynvaihtoa tai huoltoa käyttöikänsä aikana, mikä vähentää huomattavasti käyttökustannuksia.

K: Voidaanko tätä muuntajaa käyttää uusiutuvan energian sovelluksissa?

V: Kyllä. Yksivaiheinen öljyupotettu S13-muuntaja sopii hyvin pienimuotoisiin uusiutuvan energian järjestelmiin, kuten katolla oleviin aurinkosähköjärjestelmiin, mikrovesiprojekteihin ja asuinrakentamisen energian varastointijärjestelmiin. Sen korkea hyötysuhde ja kyky käsitellä jännitteen vaihteluita tekevät siitä ihanteellisen tehon lisäämiseen tai vähentämiseen hajautetuissa tuotantojärjestelmissä.

Pääsovellusskenaariot

Maaseudun sähköistys:Tarjoaa luotettavaa yksivaihevirtaa syrjäisille kylille, maatiloille ja maataloustoiminnoille minimaalisilla häviöillä.

Asuin pylväisiin asennettu jakelu:Ihanteellinen asuinyhteisöille, joissa yksivaiheinen syöttö on vakiona. Se tarjoaa kompaktin koon ja hiljaisen.

Kevyet liikerakennukset:Käytetään pienissä myymälöissä, toimistoissa ja maaseudun kauppakeskuksissa, jotka vaativat tehokasta sähkönjakoa.

Uusiutuvan energian integrointi:Soveltuu jännitteen nostamiseen asuinrakennusten aurinkosähköjärjestelmistä tai pienentämiseen miniverkoista.

Väliaikainen rakennusvoima:Kevyt rakenne mahdollistaa helpon käyttöönoton väliaikaisiin sähkötarpeisiin rakennustyömailla.

Tuoteparametri (erittely)

Taulukko: Yksivaiheinen öljyupotettu S13-muuntaja – tyypilliset tekniset tiedot (11kV / 0,23kV tai 0,4kV)*

Tuotantotiedot

Ydinmateriaali ja prosessi

Yksivaiheinen öljyupotettu S13-sähkömuuntajan ydin on valmistettu erittäin läpäisevästä kylmävalssatusta rakeisesta piiteräksestä, jossa on 45° porrastettu kiertoliitos. Korkeinta tehokkuutta vaativiin sovelluksiin on saatavana amorfinen metalliseosydin, joka vähentää tyhjäkäyntihäviöitä jopa 50 % perinteiseen piiteräkseen verrattuna. Ydin on tarkasti leikattu ja pinottu puolikuivalla lasiteipillä tärinän ja melun minimoimiseksi.

Käämitysrakenne

Both high-voltage and low-voltage windings are wound from oxygen-free copper conductors, ensuring high conductivity and minimal resistive losses. The low-voltage winding adopts a foil or helical structure with longitudinal oil ducts, significantly improving mechanical strength and short-circuit withstand capability.

Eristys ja jäähdytysjärjestelmä

Vakiojäähdytys- ja dielektrisenä väliaineena käytetään korkealaatuista mineraalieristysöljyä. Ympäristöystävällisiä korkean palopisteen eristysnesteitä on saatavilla pyynnöstä. Öljypaperieristysjärjestelmä käy läpi tiukat tyhjiökuivaus- ja öljytäyttöprosessit, mikä poistaa jäännöskosteuden ja ilmakuplat ja varmistaa, että osittaisen purkauksen aloitusjännite ylittää selvästi standardivaatimukset.

Säiliö ja tiiviste

Säiliössä on aallotettu paneelirakenne, joka tarjoaa sekä lämmönpoiston että lämpölaajenemisen kompensoinnin, mikä eliminoi ulkoisen paisuntasäiliön tarpeen. Täysin tiivis rakenne estää öljyn hapettumisen ja kosteuden sisäänpääsyn, mikä varmistaa huoltovapaan toiminnan muuntajan käyttöiän ajan. Paineenalennusventtiili ja öljymäärän mittari ovat vakiovarusteita.

Q&A: Tuotanto ja laatu

K: Mitä laatutestejä kullekin muuntajalle suoritetaan?

V: Jokainen yksivaiheinen S13-muuntaja käy läpi kattavan sarjan rutiini- ja tyyppitestejä ennen toimitusta, mukaan lukien tyhjäkäynti- ja kuormitushäviömittaukset, oikosulkuimpedanssitestit, indusoidun ylijännitteen kestotestit, osapurkaustestit ja salamaimpulssitestit. Kaikki testitulokset on dokumentoitu ja jäljitettävissä.

K: Miten aaltopahvisäiliön rakenne edistää luotettavuutta?

V: Aallotetun säiliön rakenne palvelee kolmea kriittistä tehtävää: se lisää pinta-alaa tehokkaan lämmön haihduttamiseksi, tarjoaa joustavan paisuntakapasiteetin mukautumaan öljyn tilavuuden vaihteluihin lämpötilan mukaan ja luo täysin suljetun ympäristön, joka eristää öljyn ulkoisista epäpuhtauksista. Tämä eliminoi öljyn paisuntasäiliön ja tuuletusjärjestelmän tarpeen, mikä vähentää mahdollisia vikakohtia ja yksinkertaistaa huoltoa.

K: Mikä on tämän muuntajan odotettu käyttöikä?

V: Normaaleissa käyttöolosuhteissa yksivaiheinen öljyupotettu sähkömuuntaja S13 on suunniteltu vähintään 30 vuoden käyttöikään. Täysin tiivistetty rakenne ja laadukkaat materiaalit takaavat pitkän aikavälin luotettavuuden ilman öljynvaihtoa tai ytimen huoltoa.

Valmistuskyky

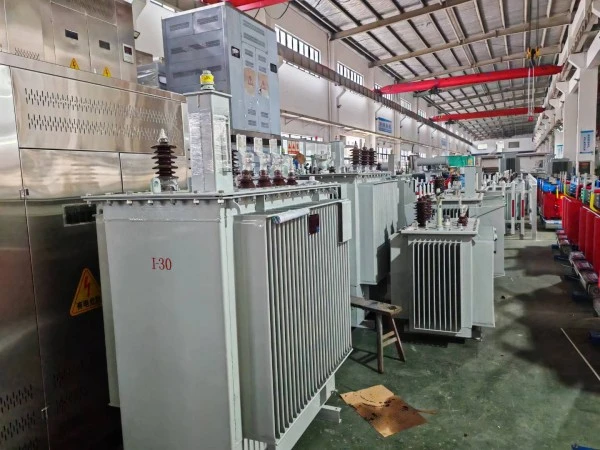

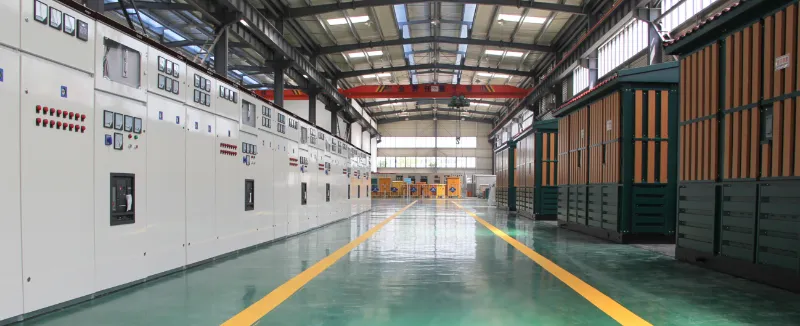

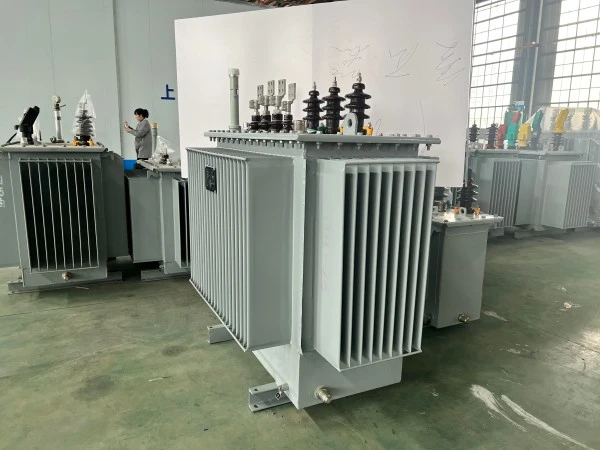

Lugaon voima käyttää moderneja muuntajien tuotantolinjoja, jotka on varustettu edistyneillä käämitys-, sydämenleikkaus-, tyhjökuivaus- ja testauslaitteilla. Tuemme OEM- ja ODM-valmistusta ja tarjoamme räätälöityjä ratkaisuja jännitteelle, kapasiteetille, taajuudelle ja kansainvälisille standardeille, mikä varmistaa vakaan laadun ja luotettavan toimituksen.

Tuotteen huoltopalvelu

Kun muuntaja on asennettu ja otettu käyttöön, se on taatusti tiivis, eikä maali taatusti kuoriudu tai haalistu. Tarjolla on 5 vuoden takuu ja elinikäinen tekninen tuki; kaikki normaalikäytössä takuuaikana ilmenevät laatuongelmat korvataan.

Kaikki S13-yksivaihemuuntajat kuuluvat elinikäisen huoltotuen piiriin, mikä varmistaa varaosien ja teknisen tuen pitkäaikaisen saatavuuden.

Käyttöikä on vähintään 30 vuotta tietyissä käyttöolosuhteissa.

Laitevian sattuessa toimittaja vastaa tunnin kuluessa ostajan ilmoituksen vastaanottamisesta ja lähettää teknisen henkilöstön toimipaikalle 24 tunnin sisällä kotimaassa.

Palvelusitoumus

Yksivaiheinen öljyupotettu sähkömuuntaja S13 on valmistettu tiukasti ISO 9001:2015/2018 laatujärjestelmän vaatimusten mukaisesti varmistaen, että tuote täyttää 100 % laatustandardit ennen tehtaalta lähtöä.

Yrityksemme tarjoaa kattavat ennakkomyynti-, myynti- ja jälkimyyntipalvelut varmistaakseen asiakastyytyväisyyden.

Yrityksemme tarjoaa 5 vuoden takuun ja elinikäisen teknisen tuen. Mikäli laatuongelmia ilmenee, korjaamme tai vaihdamme tuotteen veloituksetta, mikä takaa 100 %:n asiakastyytyväisyyden.

Tehtaan vahvuus

Vuosien kokemuksella voimansiirto- ja jakelulaitteiden valmistuksesta,Lugaon voimaon perustanut ammattimaisen tuotantokannan, joka on omistautunut toimittamaan luotettavia muuntajaratkaisuja maailmanlaajuisille sähköyhtiöille, EPC-urakoitsijoille, teollisuuslaitoksille ja uusiutuvan energian projekteille.

Miksi globaalit asiakkaat valitsevat Lugaon?

✔ Ammattimainen muuntajan valmistaja

✔ Nykyaikaiset tuotantopajat

✔ Kokenut suunnittelu- ja tuotekehitystiimi

✔ Tiukka ISO 9001 -laatujärjestelmä

✔ Täydelliset rutiini- ja tyyppitestausominaisuudet

✔ IEC-, ANSI-, IEEE- ja GB-standardien yhteensopivuus

✔ OEM- ja ODM-räätälöinti saatavilla

✔ Vakaa toimitusketju ja nopea toimitus

✔ Vie kokemusta useille kansainvälisille markkinoille

✔ Ammattimainen tekninen tuki ennen ja jälkeen myynnin
