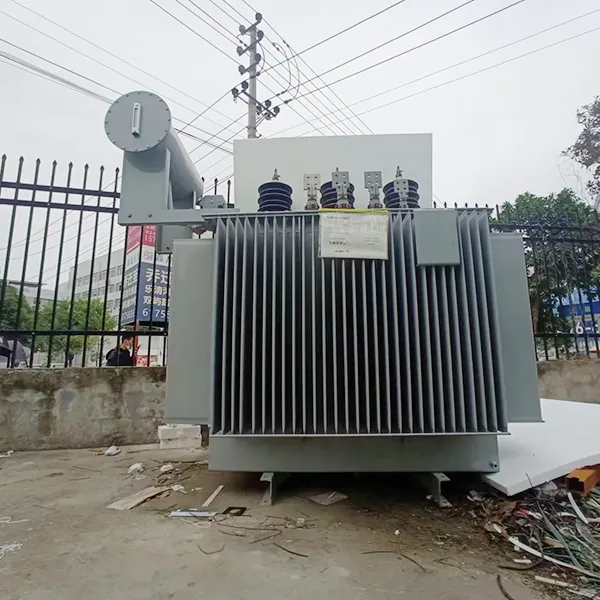

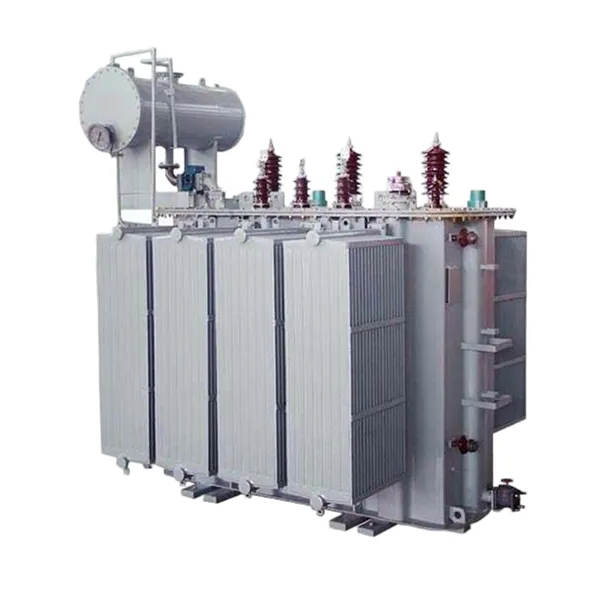

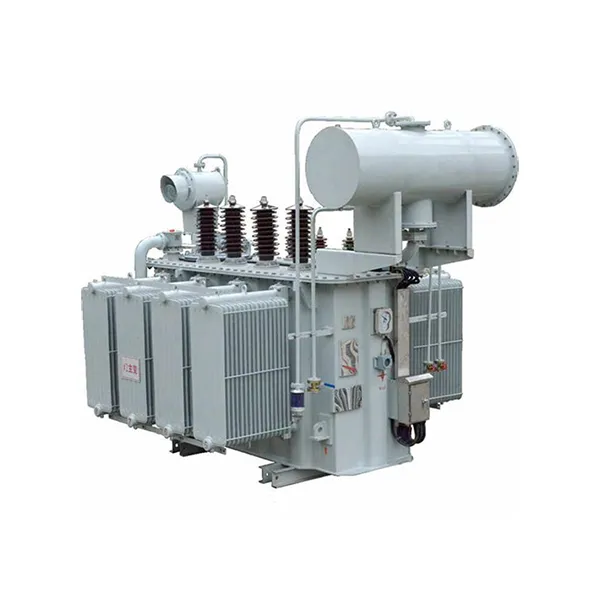

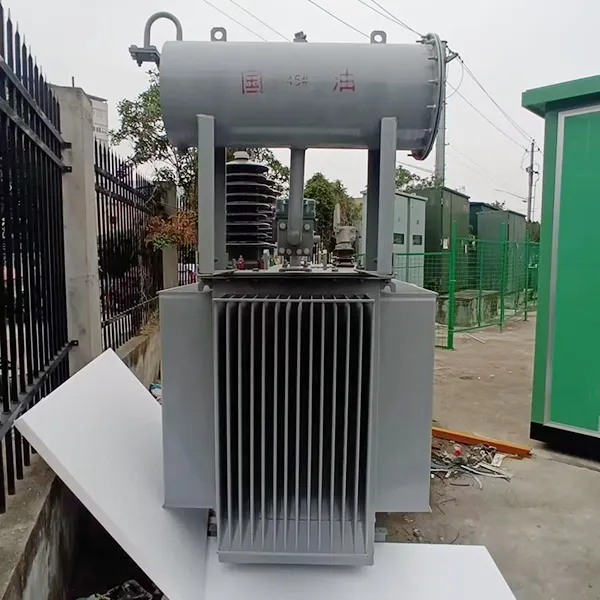

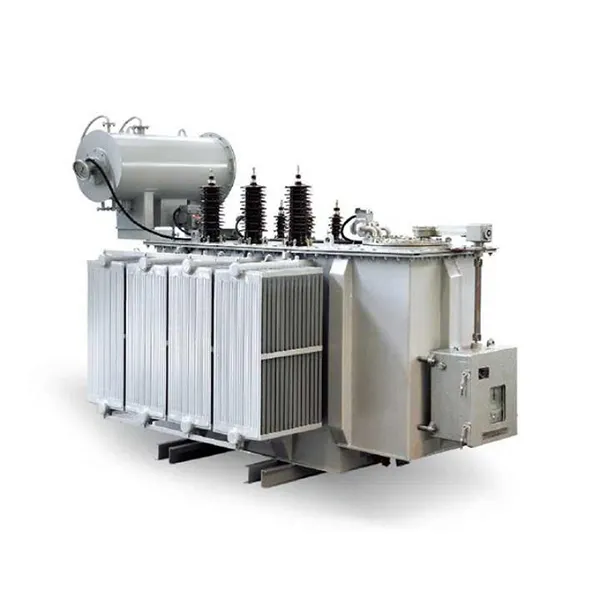

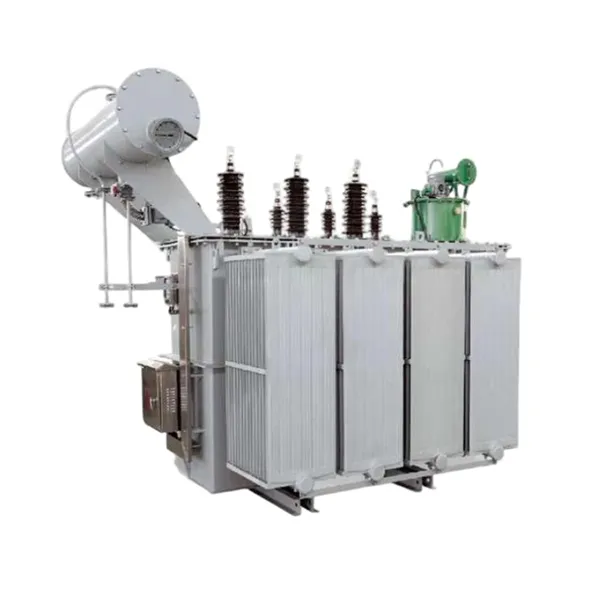

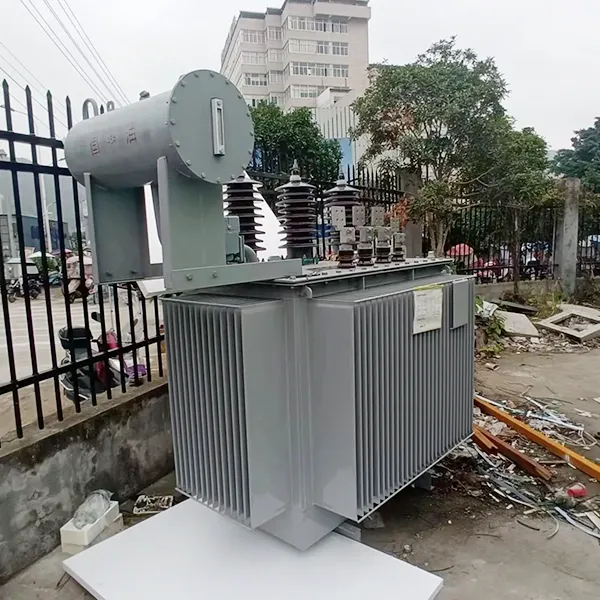

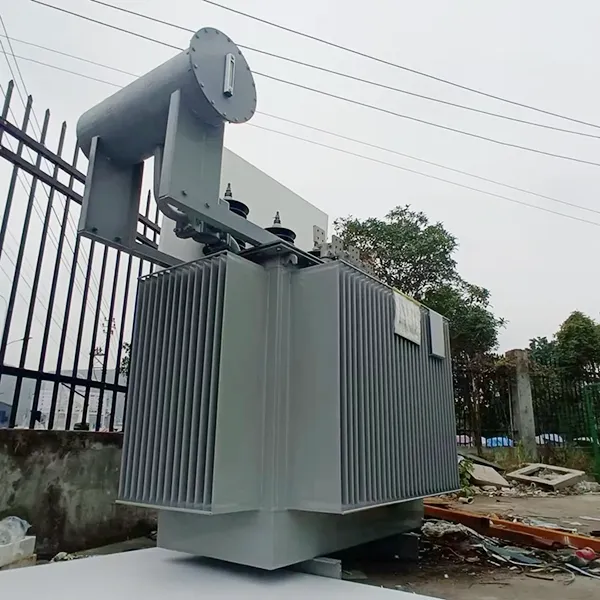

Step Up Kolmivaiheinen keskijännitesähkömuuntaja

Kolmivaiheinen keskijännitemuuntajamme on suunniteltu muuttamaan pienjänniteteho (kuten 0,4 kV) keskijännitteeksi (kuten 11 kV, 22 kV tai 33 kV), mikä mahdollistaa tehokkaan siirron pitkiä matkoja tai integroinnin jakeluverkkoihin. Tämä tuote on välttämätön uusiutuvan energian projekteissa, teollisuuslaitoksissa ja voimalaitoksissa, jotka vaativat luotettavaa jännitteenkorotusta.

Muuntajassa on erittäin läpäisevä rakeinen piiteräsydin ja happivapaat kuparikäämit, jotka takaavat minimaaliset häviöt ja korkean lämpöstabiilisuuden. Theöljyllä upotettu jäähdytysjärjestelmätarjoaa erinomaisen lämmönpoiston, kun taas täysin tiivis rakenne suojaa ympäristön epäpuhtauksilta, vähentää huoltotarvetta ja pidentää käyttöikää.

Tuoteparametri (erittely)

Step Up Kolmivaiheinen öljyupotettu muuntaja - Tyypilliset tekniset tiedot (0,4 kV / 11 kV)

Vakiovarusteet sisältävät

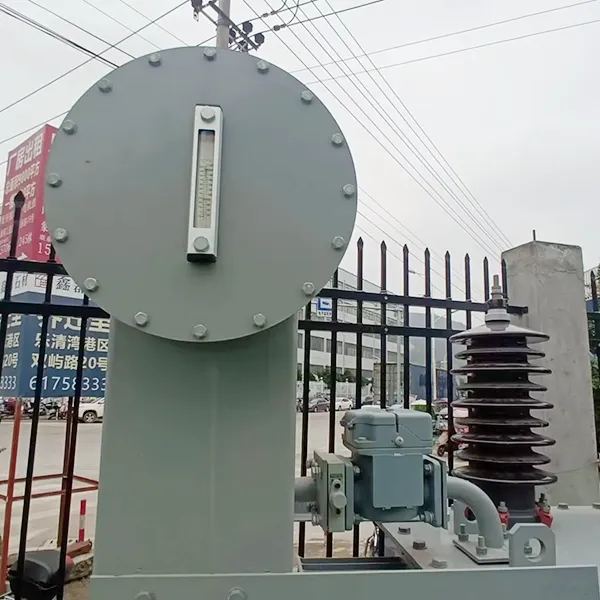

1. Öljytason mittari ja matalan tason hälytin

2. Paineenalennusventtiili

3. Valitse lämpömittari hälytyskoskettimilla

4. Valinnainen kaasurele vian havaitsemiseen

Tuotteen ominaisuus ja sovellus

Ominaisuudet

tehostaa kolmivaiheiset keskijännitemuuntajat täyttävät tai ylittävät kansainväliset standardit - IEC 60076, ANSI C57.12, GB1094 ja SANS 780 mukaiset, mikä varmistaa maailmanlaajuisen sovellettavuuden ja luotettavuuden.

Täysin tiivis aaltopahvisäiliörakenne – eliminoi paisuntasäiliön tarpeen, estää öljyn hapettumisen ja kosteuden sisäänpääsyn, mikä mahdollistaa huoltovapaan käytön pitkiä aikoja.

Suuri ylikuormituskyky ja lämmönkestävyys - Öljyllä upotettu jäähdytysjärjestelmä varmistaa vakaan suorituskyvyn myös jatkuvassa suuressa kuormituksessa tai vaihtelevissa tulojännitteissä.

Vähämeluinen toiminta - Optimoitu ydinnivelrakenne ja tärinää vaimentava rakenne vähentävät käyttömelua, mikä sopii asuin- tai meluherkkään ympäristöön.

Kompakti rakenne joustavaan asennukseen – Modulaarinen rakenne mahdollistaa pylväs-, alusta- tai sähköasemakokoonpanot, jotka mukautuvat ahtaisiin tiloihin tai ulkotiloihin.

Vankka oikosulkukestävyys - Foliotyyppiset pienjännitekäämit ja jäykät käämien tukirakenteet varmistavat mekaanisen eheyden äkillisissä vikatilanteissa.

Helppo asennus ja vähän huoltoa vaativat standardit nostokorvakkeet, pohjan kiinnitysreiät ja kaapeliläpiviennivaihtoehdot yksinkertaistavat asennusta paikan päällä; täysin suljettu rakenne minimoi rutiinihuollon.

Pitkä käyttöikä ja elinikäinen tuki – Suunniteltu vähintään 30 vuoden käyttöikään, tukena elinikäinen tekninen tuki ja varaosien saatavuus.

Useita kosketusalueita jännitteen säätöön - Tarjoaa ±5 %, ±2 × 2,5 % väliottovaihtoehtoja, mikä mahdollistaa tarkan jännitteen säätämisen verkon tai kuormituksen vaihteluiden mukaan.

Ympäristöystävälliset eristysnesteet - Saatavana luonnonestereillä (kasviöljy) tai korkean palopisteen eristysnesteillä ympäristötietoisiin sovelluksiin.

K&V: Key Step Up Transformer Insights

K: Mikä on Step Up -muuntaja?

V: Tehostettu muuntaja nostaa matalan tulojännitteen korkeammaksi lähtöjännitteeksi. Siinä on vähemmän kierroksia ensiökäämissä ja enemmän kierroksia toisiokäämissä. Tämäntyyppinen muuntaja on kriittinen uusiutuvan energian järjestelmissä, kuten aurinkovoimaloissa ja tuulivoimaloissa, joissa tuotettua pienjännitetehoa on tehostettava verkkosiirtoa varten.

K: Kuinka tämä tehostettu muuntaja parantaa energiatehokkuutta?

V: Muuntajamme käyttää korkean läpäisevyyden kylmävalssattua rakepohjaista piiterästä, jossa on porrastettu limityssydänrakenne. Tämä vähentää merkittävästi hystereesi- ja pyörrevirtahäviöitä ja pienentää tyhjäkäynti- ja kuormitushäviöitä perinteisiin muuntajiin verrattuna, mikä vähentää suoraan käyttökustannuksia.

K: Miksi öljyllä upotettu jäähdytysjärjestelmä on tärkeä tehostettaville sovelluksille?

V: Eristävä öljy tarjoaa sekä dielektrisen lujuuden että tehokkaan lämmönpoiston. Se siirtää lämpöä sydämestä ja käämeistä säiliön pintaan varmistaen vakaan toiminnan myös jatkuvassa suuressa kuormituksessa tai korkeissa lämpötiloissa, jotka ovat tyypillisiä tehostettaville sovelluksille.

K: Voiko tätä kolmivaiheista keskijännitemuuntajaa käyttää ulkona?

V: Kyllä. Täysin suljettu aaltopahvisäiliörakenne suojaa sisäosia kosteudelta, pölyltä ja syövyttävältä ympäristöltä, mikä tekee siitä ihanteellisen ulkoasennuksiin, kuten aurinkovoimaloihin, tuulipuistoihin ja teollisuussähköasemille.

Ominaisuuksien edut

Huomattavasti pienemmät käyttökustannukset: Optimoitu magneettipiiri ja vähähäviöiset materiaalit vähentävät energiahäviöitä ja alentavat sähkökustannuksia muuntajan käyttöiän aikana.

Korkea toimintavarmuus: Edistyksellinen oikosulkusuojaus ja parannetut eristysjärjestelmät varmistavat vakaan toiminnan myös verkon vaihteluissa tai vikatilanteissa.

Matalat huoltovaatimukset: Täysin tiivistetty rakenne eliminoi öljynvaihdon tarpeen ja vähentää tarkastustiheyttä, minimoiden seisokit ja huoltokustannukset.

Kompakti ja mukautuva rakenne: Modulaarinen rakenne mahdollistaa joustavan asennuksen rajallisiin ympäristöihin, kun taas standardoidut liitännät yksinkertaistavat integrointia kojeisto- ja ohjausjärjestelmiin.

Tuotteet mukautuvat ympäristöön

Sovellusskenaariot

Uusiutuvat energiajärjestelmät: Ihanteellinen aurinko- ja tuulivoimalaitoksille tuotetun pienjännitetehon nostamiseksi keskijännitetasolle verkkoliitäntää varten.

Teollisuustilat: Käytetään tuotantolaitoksissa ja raskaassa teollisuudessa, joissa generaattoreiden tai inverttereiden pienjännitetehoa on nostettava jakelua varten.

Infrastruktuuriprojektit: Soveltuu lentokentille, rautateille ja datakeskuksiin, jotka vaativat luotettavaa jännitteenkorotusta vara- tai päävirtajärjestelmille.

Voimalaitokset: Käytetään pienimuotoisissa voimalaitoksissa, joissa jännitettä on lisättävä pitkien etäisyyksien siirtoa varten.

Tuotantotiedot

Ydinmateriaali ja prosessi

Step up -muuntajien sydän on valmistettu erittäin läpäisevästä kylmävalssatusta raeorientoituneesta piiteräksestä, jossa on porrastettu limitys. Ydin on tarkasti leikattu ja pinottu automaattisesti tasaisen magneettivuon jakautumisen varmistamiseksi, minimoiden tyhjäkäyntihäviöt ja magnetointivirran.

Käämitysrakenne

Sekä korkea- että pienjännitekäämit on käämitty hapettomilla kuparijohtimilla. Pienjännitekäämissä käytetään kalvo- tai kierukkarakennetta pitkittäisillä öljykanavilla, mikä parantaa mekaanista lujuutta ja oikosulkukestävyyttä.

Eristys ja jäähdytysjärjestelmä

Käytetään korkealaatuista mineraaliöljyä tai ympäristöystävällistä korkean palopisteen eristysnestettä. Öljypaperieristejärjestelmä läpikäy tyhjiökuivauksen ja öljytäytön poistamaan jäännöskosteutta ja -ilmaa, mikä varmistaa korkean dielektrisen lujuuden ja pitkän aikavälin luotettavuuden.

Säiliö ja tiiviste

Aallotettu säiliörakenne kompensoi lämpölaajenemista ilman paisuntasäiliön tarvetta. Täysin suljettu rakenne estää öljyn hapettumisen ja kosteuden sisäänpääsyn, mikä vähentää huoltotiheyttä ja pidentää öljyn käyttöikää.

Q&A: Tuotanto ja laadunvarmistus

K: Kuinka varmistat kolmivaiheisen öljyupotetun muuntajan oikosulkukestävyyden?

V: Muuntajamme käyvät läpi oikosulkutestauksen kansallisesti tunnustetuissa laboratorioissa. Foliokäämien, jäykkien kelatukien ja itselukittuvien kiinnikkeiden yhdistelmä varmistaa, että rakenne pysyy ehjänä äkillisissä vikatilanteissa.

K: Mitä laatustandardeja noudatat?

V: Kaikki tuotteet on suunniteltu, valmistettu ja testattu standardien IEC 60076, GB1094 ja ISO 9001:2015 mukaisesti. Jokainen yksikkö käy läpi kattavat rutiini- ja tyyppitestit ennen toimitusta.

Muuntajien suunnittelussa ja testauksessa on noudatettava seuraavia standardeja:

GB1094.1-2-1996, GB1094.3-2003, GB1094.5-2008 《Tehomuuntajat》

GB/T6451-2015 《Öljyupotettujen tehomuuntajien tekniset tiedot ja tekniset vaatimukset》

JB/T3837-2010 《Menetelmä muuntajatuotteiden tyyppimerkintöjen laatimiseksi》

GB/T311.1-3.11-97 《Eristyksen koordinointi ja suurjännitetestaustekniikat suurjännitesiirto- ja muunnoslaitteistoille》

GB10237-88 《Tehomuuntajien eristystasot ja dielektriset testit – ulkoisen eristyksen ilmavälykset》

GB7595-87 《Laatustandardi muuntajaöljylle käytössä》

GB7328-87 《Muuntajien äänentason mittaus》

GB7534-87 《Osittaisen purkauksen mittaus》

GB/T15164-94 《Öljyupotettujen tehomuuntajien latausopas》

DL/T586-95 《Tekninen opas teholaitteiden käyttäjien valmistuksen valvontaan》

GB/T311.1-3.11-97 《Eristyksen koordinointi ja suurjännitetestaustekniikat suurjännitesiirto- ja muunnoslaitteistoille》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Öljyupotettujen tehomuuntajien tuotteiden laatuluokitus》

ZBK41005-89 《6-220KV muuntajien äänitaso》
