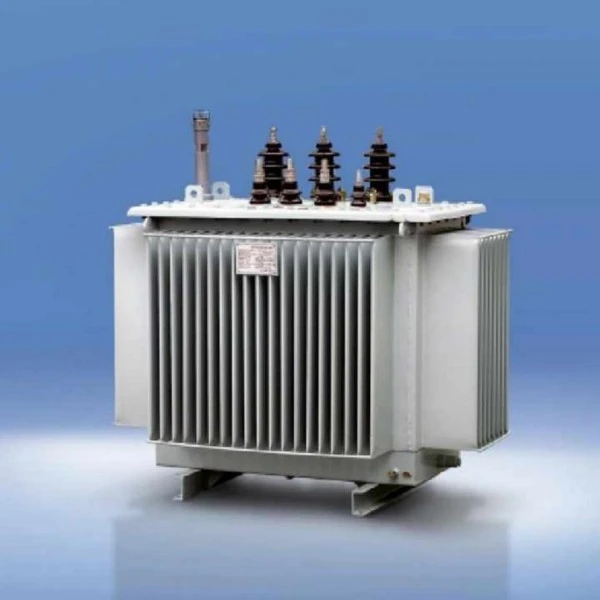

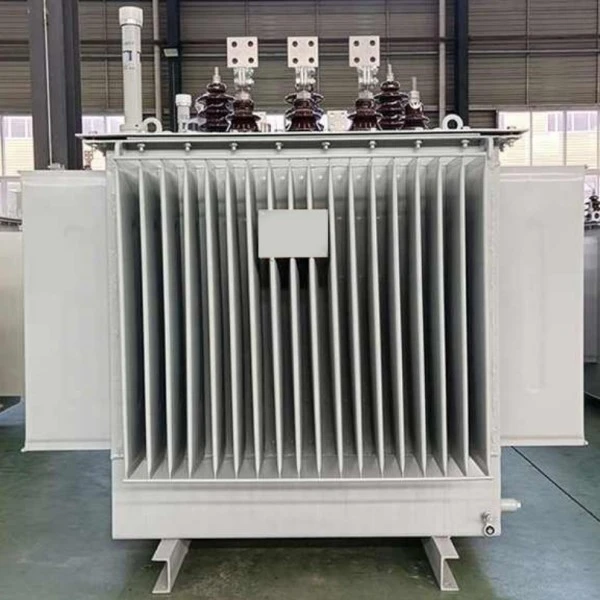

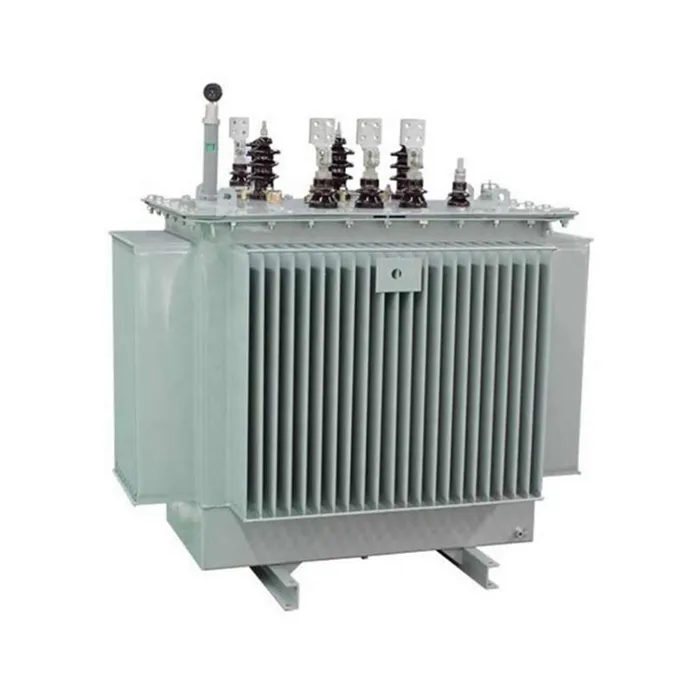

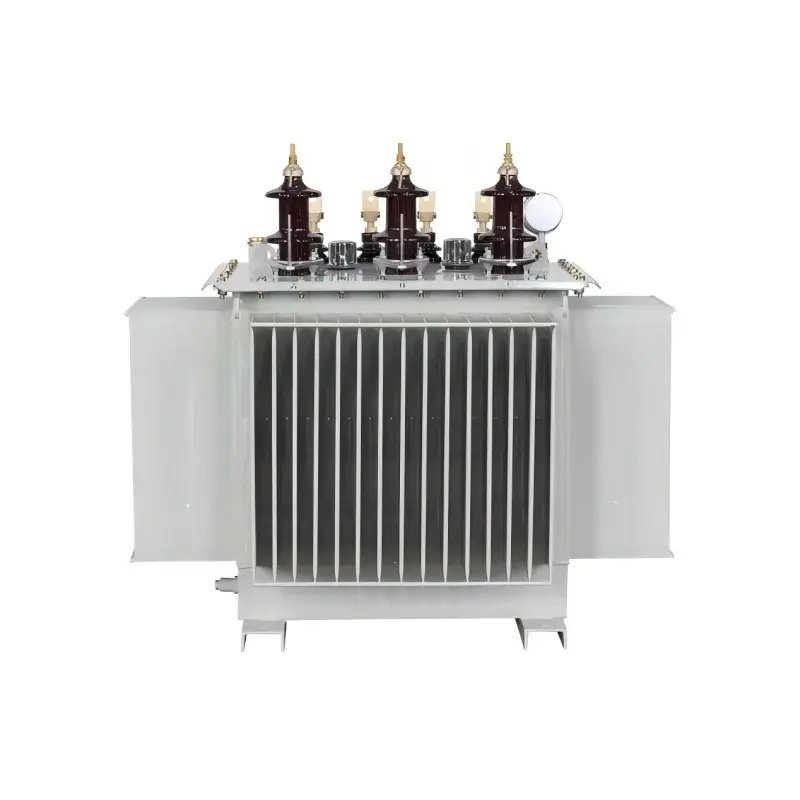

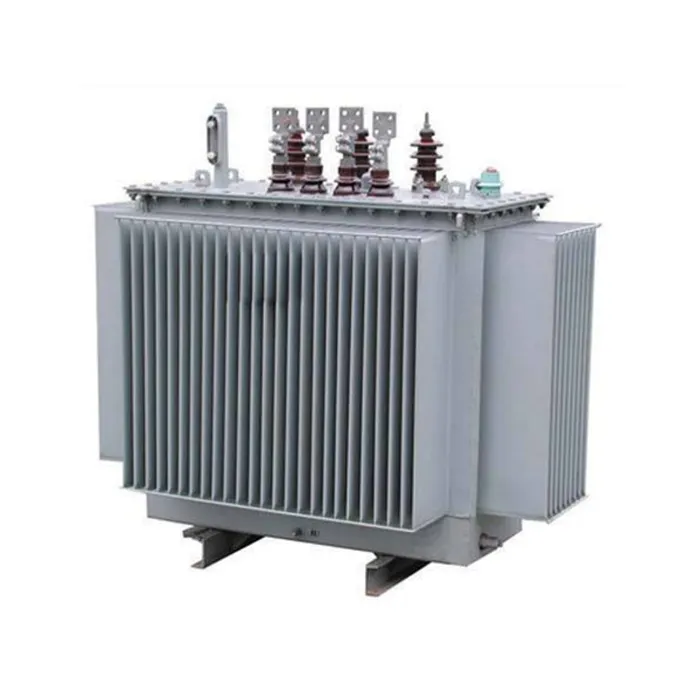

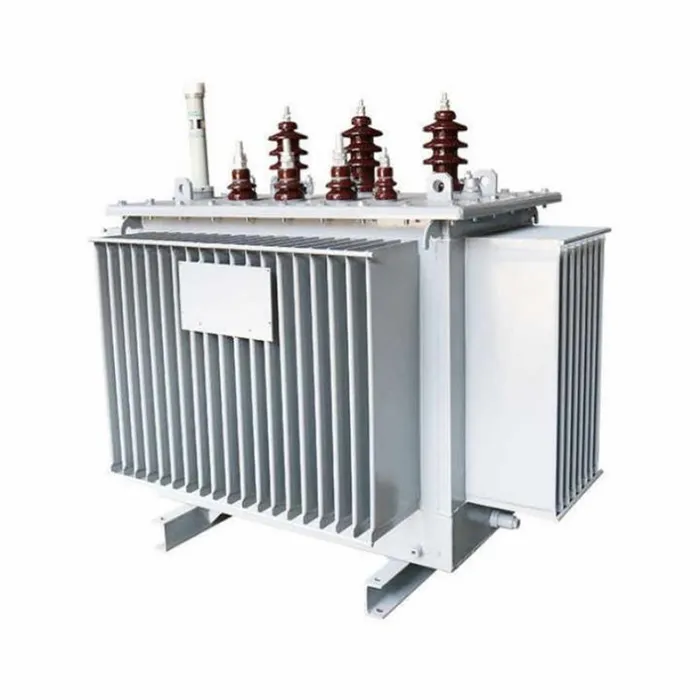

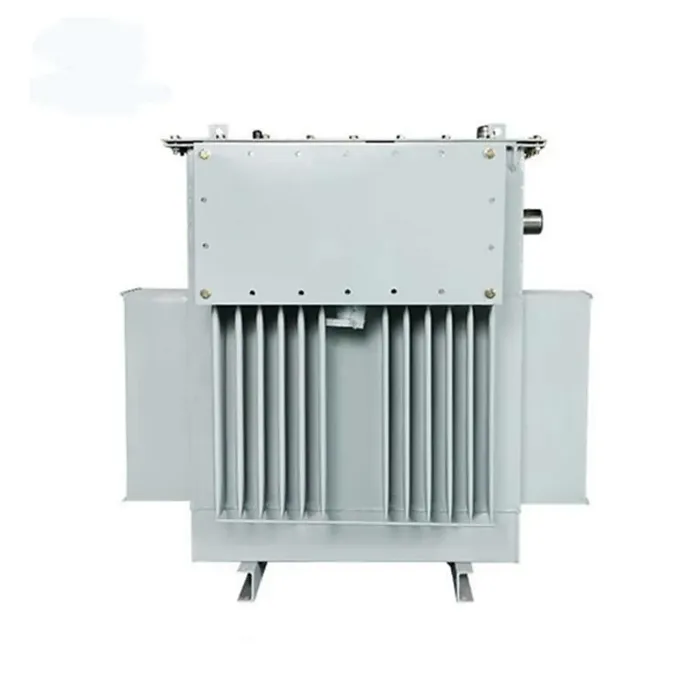

S9 Kolmivaiheinen öljytäytteinen pienjännitemuuntaja

Yrityksemme S9 kolmivaiheinen öljytäytteinen pienjännitemuuntaja on erittäin luotettava teholaite, joka on suunniteltu erityisesti pienjännitteisiin sähkönjakelujärjestelmiin. Tämän tuotteen ostaminen tarjoaa sinulle korkealaatuisen muuntajan, jossa yhdistyvät vakaa suorituskyky ja kustannustehokkuus ja jota voidaan käyttää laajalti teollisuuslaitoksissa, liikerakennuksissa ja asuinalueiden sähkönjakelutilanteissa.Tässä tuotteessa käytetään korkealaatuisia kylmävalssattuja piiteräslevyjä ja erittäin puhtaita kuparikäämityksiä. Sen optimoitu ydinrakenne vähentää tehokkaasti hystereesi- ja pyörrevirtahäviöitä ja varmistaa pitkän aikavälin vakaan ja luotettavan toiminnan. Öljyllä upotettu eristejäähdytysjärjestelmä tarjoaa erinomaisen lämmönpoiston ja ylikuormituskapasiteetin säilyttäen vakaan lähtöjännitteen myös jännitteen vaihteluissa tai merkittävissä kuormitusmuutoksissa. Täysin suljettu rakenne eristää tehokkaasti ulkoisen kosteuden ja epäpuhtaudet, pidentää laitteiden käyttöikää ja vähentää huoltotiheyttä.

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

Tuotteen ominaisuudet

Energiatehokas ja pieni häviö:Edelliseen S7-sarjaan verrattuna S9-muuntajassa on keskimäärin noin 10 prosentin vähennys tyhjäkäyntihäviössä, noin 22 prosentin vähennys ja vieläkin merkittävämpi, lähes 46 prosentin nollavirta. Se oli tuolloin kansallisesti mainostettu energiaa säästävä tuote.

Reliable Structural Design:

Ydin:Öljyupotettu S9-muuntaja, joka on valmistettu korkealaatuisesta kylmävalssatusta raeorientoituneesta piiteräksestä ja hyödyntää täysin kaltevaa kolmivaiheista kierreliitoksen ydinrakennetta, joka vähentää tehokkaasti hävikkiä ja melua.

Käämit:Korkeajännitekäämissä on monikerroksinen sylinterimäinen rakenne, kun taas pienjännitekäämissä käytetään sylinterimäistä tai parannettua kierteistä rakennetta, jossa on pitkittäiset öljykanavat, mikä parantaa lämmönpoistoa ja mekaanista lujuutta.

Kiinnitysprosessi:Kaikissa kiinnikkeissä käytetään itselukkiutuvia löystymisen estäviä muttereita, ja ytimen asemointirakenne on lisätty varmistamaan vakauden kuljetuksen ja pitkäaikaisen käytön aikana, mikä eliminoi sydämen tarkastuksen ja nostohuollon tarpeen.

Täysin tiivistetty rakenne (S9-M-sarja):S9-jakelumuuntajasäiliössä on aaltopahvipaneeleja, jotka tarjoavat hengitystoiminnon kompensoimaan öljymäärän muutoksia, mikä eliminoi perinteisen paisuntasäiliön. Tämä täysin tiivis rakenne eristää muuntajaöljyn täysin ulkoilmasta, estäen tehokkaasti hapen ja kosteuden sisäänpääsyn, mikä hidastaa eristävän öljyn ikääntymistä.

Kattava turvallisuussuoja: S9 Kolmivaiheinen öljytäytteinen pienjännitemuuntajavarustettu komponenteilla, kuten paineenalennusventtiilillä, lämpömittarilla ja kaasureleellä, jotka vapauttavat paineen välittömästi, kun sisäinen paine nousee liian korkeaksi, mikä varmistaa laitteen turvallisen toiminnan.

Ominaisuuksien edut

Huomattavasti pienemmät käyttökustannukset:Tärkein etu on energiatehokkuus. S7-sarjaan verrattuna S9-tuotteen käyttökustannukset alenevat noin 19 %, mikä johtaa merkittäviin sähkönsäästöihin pitkällä aikavälillä.

Korkea toimintavarmuus:Parannetun käämin pään tuen, uuden eristysrakenteen ja oikosulkusuojauksen ansiosta sen kyky kestää äkillisiä oikosulkuja paranee merkittävästi. Se on läpäissyt äkilliset oikosulkutestit kansallisesti tunnustetussa testauskeskuksessa, mikä varmistaa vakaan toiminnan myös epäsuotuisissa olosuhteissa, kuten verkon heilahteluissa.

Erittäin alhaiset ylläpitokustannukset:Täysin tiivistetty rakenne eliminoi tarpeen vaihtaa muuntajaöljyä sen normaalin käyttöiän aikana, mikä vähentää huomattavasti huoltotyötä ja kustannuksia.

Erittäin mukautuva ja esteettinen muotoilu:Aaltopahvisäiliön rakenne ei ainoastaan ​​paranna lämmönpoistotehokkuutta, vaan johtaa myös kompaktimpaan ja esteettisemmään tuotteeseen, mikä vähentää asennuksen jalanjälkeä.

Tuotteet mukautuvat ympäristöön

Sovellusskenaariot

S9 kolmivaiheisia öljytäytteisiä pienjännitemuuntajia käytetään ensisijaisesti päätevirranjakelukohteissa, joissa 10kV tai 35kV suurjännitesähkö on muutettava 400V pienjännitesähköksi. Erityisiä skenaarioita ovat:

Suljettu tyyppi (S9-M-sarja): Soveltuu erityisesti teollisuudelle, kuten öljy- ja kemianteollisuudelle. Nämä ympäristöt sisältävät tyypillisesti suuria määriä öljyä ja kemikaaleja; täysin tiivis rakenne eristää tehokkaasti syövyttäviä kaasuja, suojaa sisäisiä osia ja varmistaa turvallisen käytön.

Suljeton tyyppi (S9-sarja):Käytetään laajasti teollisuus- ja kaivosyrityksissä, rakennustyömailla, asuinyhteisöissä, kaupallisissa keskuksissa, lentokentillä, rautatieasemilla ja muissa yleisissä teollisuus- ja siviilirakennuksissa sähkönjakelukeskuksina.

Infrastruktuuri ja maatalous:Käytetään yleisesti metroissa, porausalustalla, öljyntuotantoalustalla sekä kaupunkien ja maaseudun maatalouden sähköverkoissa vakaan virtalähteen tarjoamiseksi erilaisille laitteille.

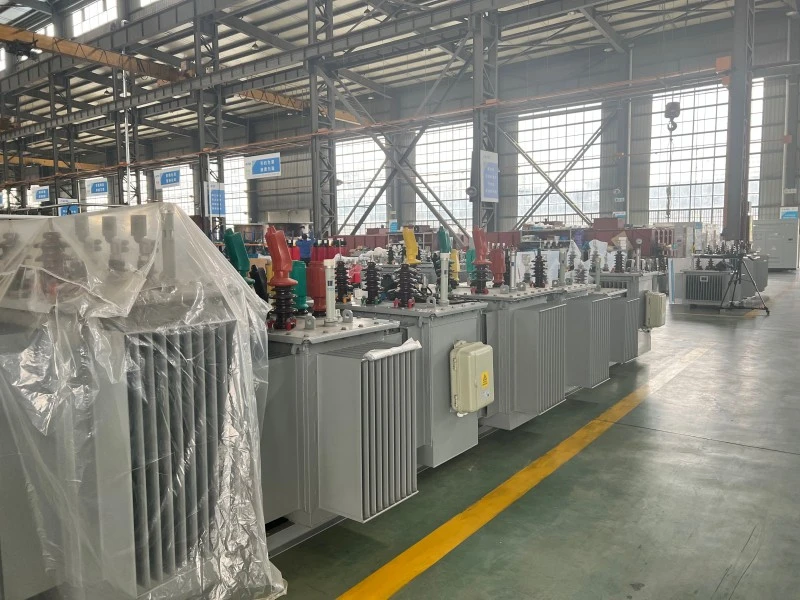

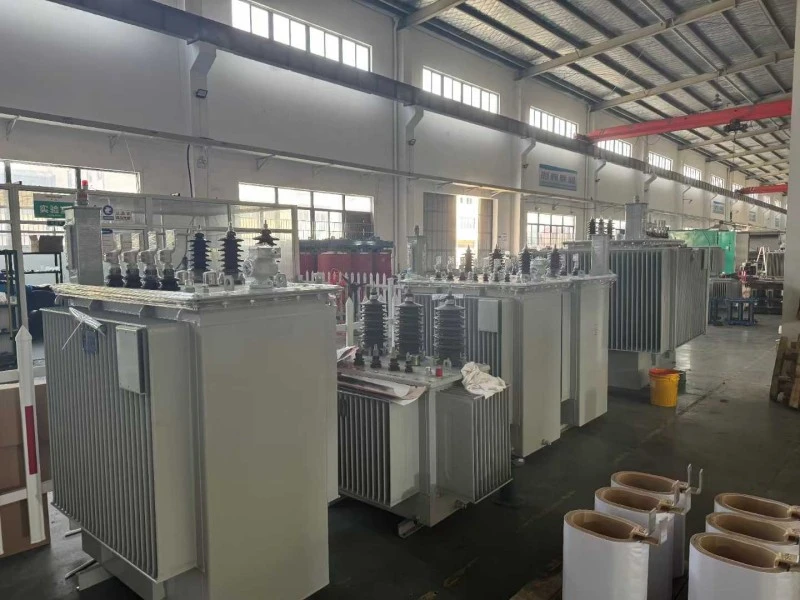

Tuotantotiedot

Kolmivaiheinen öljytäytteinen muuntaja on läpikäynyt laajan tuotetietojen optimoinnin. Ydinkomponenttien, kuten sydämen, kelojen, öljysäiliön ja kiinnittimien hienostuneen suunnittelun ansiosta se saavuttaa alhaisen häviön, korkean luotettavuuden ja huoltovapaat ominaisuudet.

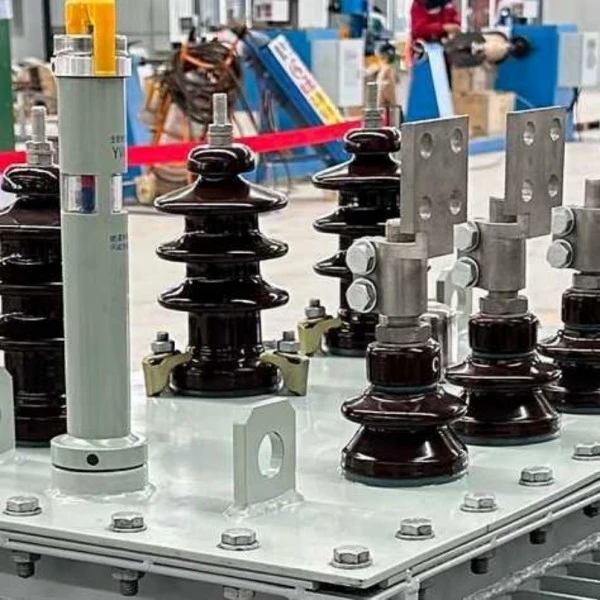

Ydinkomponenttien rakenne ja prosessi

FAQ

Mikä on S9 kolmivaiheinen öljyllä upotettu jakelumuuntaja?

Kolmivaiheinen öljyupotettu S9-jakelumuuntaja on virranjakelulaite, jota käytetään keskijännitteisen sähkön, kuten 6kV, 10kV, 11kV tai 13,8kV, vaihtamiseen matalajännitteiseksi sähköksi, kuten 0,4kV, 0,415kV tai 0,433kV. Sitä käytetään laajalti teollisuuslaitoksissa, kaupallisissa rakennuksissa, asuinyhteisöissä, kaivoskohteissa, maatalouden sähköverkoissa ja sähkönjakelujärjestelmissä.

Voidaanko öljyupotettavan S9-muuntajan jännitesuhdetta mukauttaa?

Kyllä. Lugao voi mukauttaa jännitesuhdetta paikallisen verkon ja projektin vaatimusten mukaan. Yleisiä vaihtoehtoja ovat 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV ja muut räätälöidyt jänniteyhdistelmät. Vektoriryhmä, väliottoalue, taajuus ja lisävarusteet voidaan myös mukauttaa.

Mikä kapasiteettialue tälle muuntajalle on saatavilla?

Öljyupotettu S9-jakomuuntaja voidaan toimittaa eri nimellistehoilla projektin vaatimusten mukaan. Yleisiä tehoja ovat 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA ja 2500kVA. Ota yhteyttä Lugaoon sopivan mallin valitsemiseksi kuormitustarpeesi perusteella.

Mitä eroa on S9- ja S11-öljyupotetuilla muuntajilla?

S9-sarjaan verrattunaS11 sarjasillä on yleensä pienempi tyhjäkäyntihäviö ja parempi energiansäästöteho. S9-muuntajaa käytetään edelleen laajasti monissa jakeluprojekteissa sen vakaan toiminnan, kypsän suunnittelun ja kustannustehokkuuden vuoksi. Lopullinen valinta riippuu projektin budjetista, tehokkuusvaatimuksista, paikallisista standardeista ja toimintaolosuhteista.

Sopiiko S9 öljytäytteinen muuntaja ulkoasennukseen?

Kyllä. S9 öljytäytteinen muuntaja voidaan suunnitella ulkoasennukseen. Se voidaan varustaa suljetulla öljysäiliöllä, korroosionestopinnoitteella, paineenalennusventtiilillä, lämpömittarilla, öljytason ilmaisimella ja muilla suojavarusteilla projektin vaatimusten mukaisesti. Ankarissa ympäristöissä, ilmoita korkeus, ympäristön lämpötila, kosteus ja saastetaso ennen tarjousta.

Mitä jäähdytysmenetelmää tämä muuntaja käyttää?

Öljyupotettavassa S9-jakomuuntajassa käytetään yleisesti ONAN-jäähdytystä, mikä tarkoittaa Oil Natural Air Natural -jäähdytystä. Muuntajaöljy kiertää luonnollisesti säiliön sisällä siirtääkseen lämpöä, kun taas säiliön ulkopinta haihduttaa lämpöä luonnollisen ilmajäähdytyksen kautta.

Voiko Lugao tarjota OEM- tai räätälöityjä muuntajapalveluita?

Kyllä. Lugao tarjoaa OEM- ja räätälöityjä muuntajapalveluita. Räätälöintivaihtoehtoja ovat nimelliskapasiteetti, jännitesuhde, taajuus, vektoriryhmä, väliottoalue, kotelon suunnittelu, muuntajan lisävarusteet, maalausväri, tyyppikilpi ja pakkausvaatimukset.

Tuotteen myynnin jälkeinen palvelu

1. Kun muuntaja on asennettu ja otettu käyttöön paikan päällä, se on taatusti vuotamaton, eikä maali taatusti kuoriudu tai haalistu. Tarjolla on 5 vuoden takuu; kaikki laatuongelmat, jotka ilmenevät normaalissa käytössä takuuaikana, kuuluvat takuun piiriin.

2. Kaikki tuotteet kuuluvat elinikäisen palvelun piiriin, mikä varmistaa tuotetarvikkeiden täydellisyyden.

3. Käyttöikä on vähintään 30 vuotta.

4. Laitevian sattuessa toimittaja vastaa tunnin kuluessa ostajan ilmoituksen vastaanottamisesta ja lähettää teknisen henkilöstön toimipaikalle 24 tunnin sisällä kotimaassa.

Palvelusitoumus

1. Tuotteemme valmistetaan tiukasti ISO9001-2015 laatujärjestelmän vaatimusten mukaisesti varmistaen 100 %:n tuotteiden laadun ennen tehtaalta lähtöä.

2. Yrityksemme tarjoaa kattavan ennakkomyynti-, myynti- ja myynnin jälkeisen palvelun asiakastyytyväisyyden varmistamiseksi.

1. Yrityksemme tarjoaa 60 kuukauden takuun. Mikäli laatuongelmia ilmenee, korjaamme tai vaihdamme tuotteen veloituksetta, mikä takaa 100 %:n asiakastyytyväisyyden.

Muuntajien suunnittelussa ja testauksessa on noudatettava seuraavia standardeja:

GB1094.1-2-1996, GB1094.3-2003, GB1094.5-2008 《Tehomuuntajat》

GB/T6451-2015 《Öljyupotettujen tehomuuntajien tiedot ja tekniset vaatimukset》

JB/T3837-2010 《Menetelmä muuntajatuotteiden tyyppimerkintöjen laatimiseksi》

GB/T311.1-3.11-97 《Eristyksen koordinointi ja suurjännitetestaustekniikat suurjännitesiirto- ja muunnoslaitteistoille》

GB10237-88 《Tehomuuntajien eristystasot ja dielektriset testit – ulkoisen eristyksen ilmavälykset》

GB7595-87 《Laatustandardi muuntajaöljylle käytössä》

GB7328-87 《Muuntajien äänentason mittaus》

GB7534-87 《Osittaisen purkauksen mittaus》

GB/T15164-94 《Öljyupotettujen tehomuuntajien latausopas》

DL/T586-95 《Tekninen opas teholaitteiden käyttäjien valmistuksen valvontaan》

GB/T311.1-3.11-97 《Eristyksen koordinointi ja suurjännitetestaustekniikat suurjännitesiirto- ja muunnoslaitteistoille》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Öljyupotettujen tehomuuntajien tuotteiden laatuluokitus》

ZBK41005-89 《6-220KV muuntajien äänitaso》
