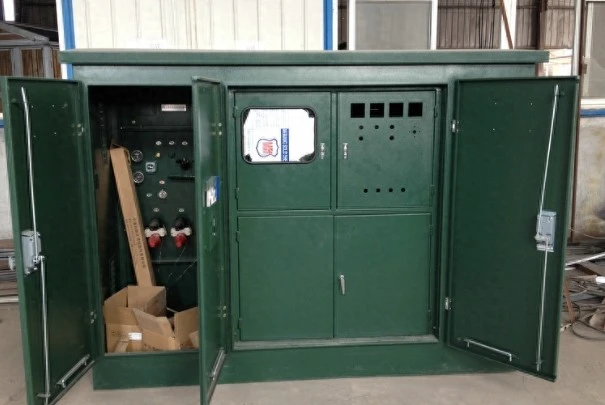

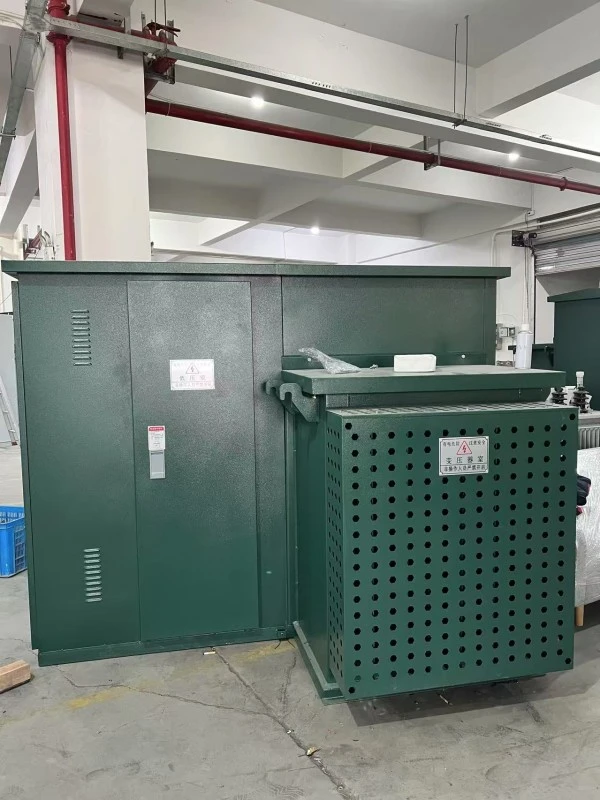

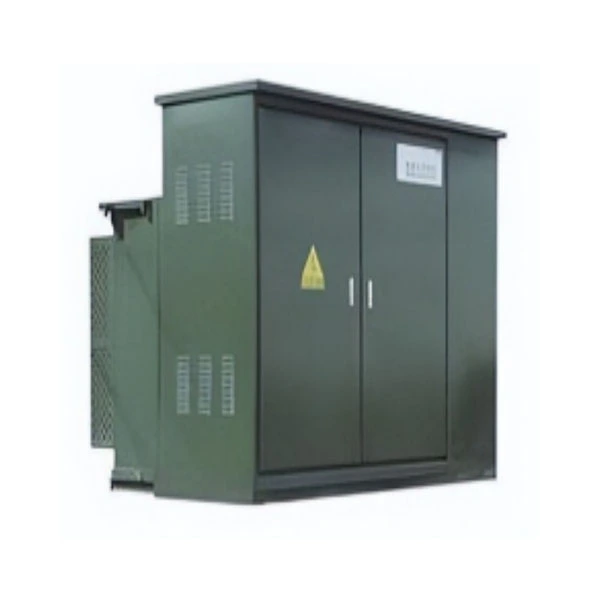

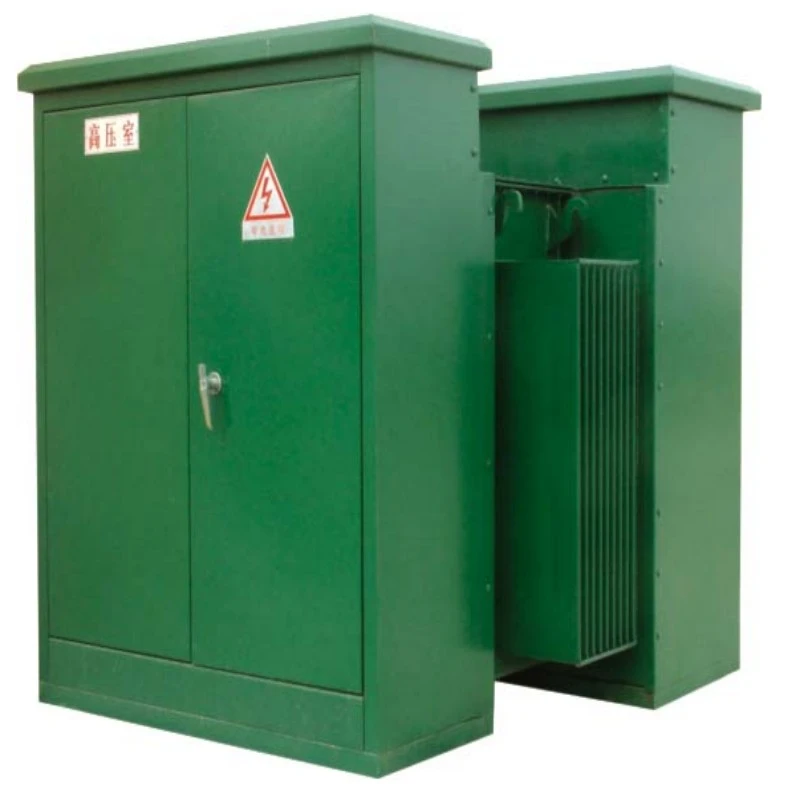

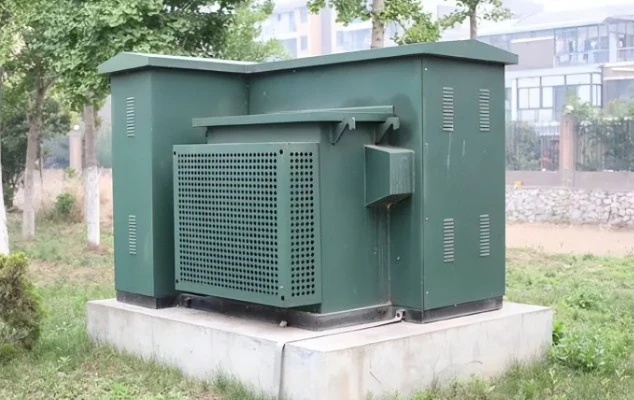

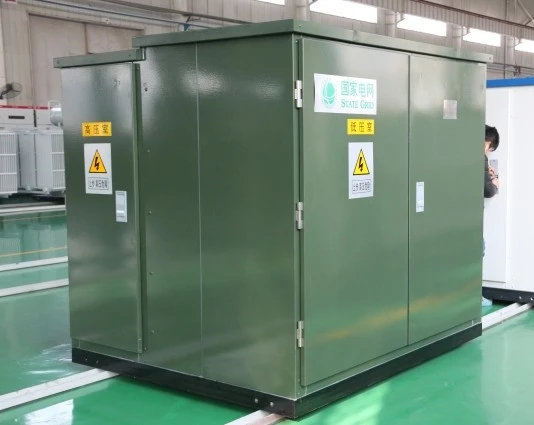

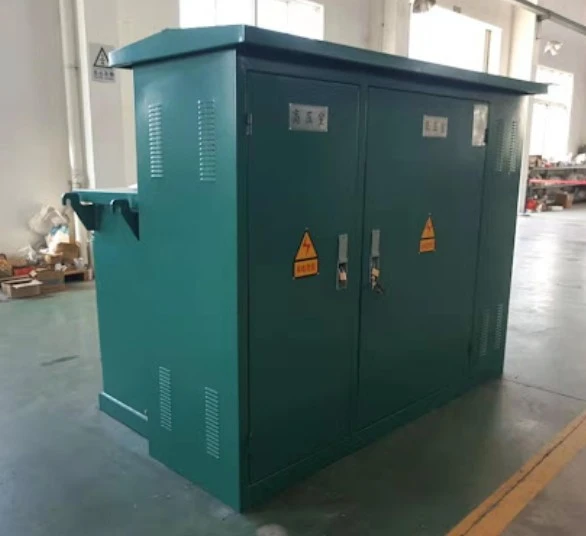

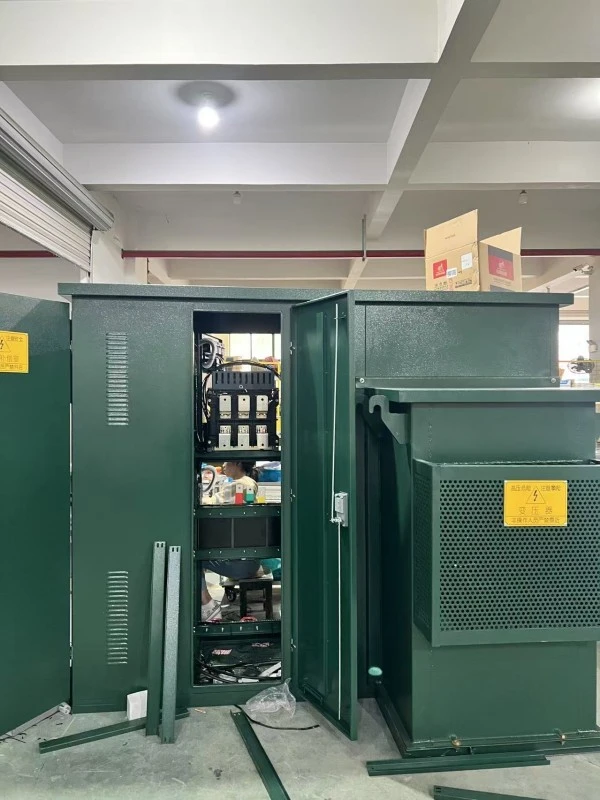

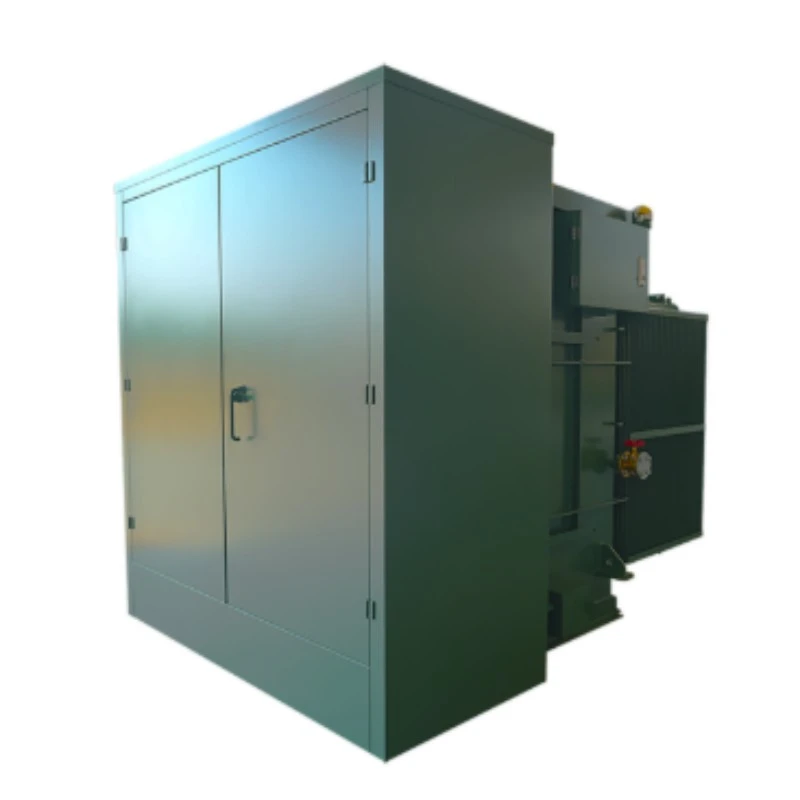

Transformer Oil Insulation Box -tyyppinen kompakti amerikkalaisen tyyppinen ala-asema

Transformer öljyeriste Box-Type Compact American type Substation on täysin integroitu, esivalmistettu sähkönjakeluratkaisu. Määritelmän mukaan se on kompakti, jalustalle asennettu kokoonpano, jossa yhdistyvät akorkeajännitekojeistot, öljyupotettu tehomuuntaja ja pienjännitejakelupaneelit yhdessä suljetussa metallikotelossa.

Mikä se on:

Toisin kuin perinteiset eurooppalaiset komponentit erottavat sähköasemat, tämäAmerikkalainen tyyppinen yksikkökäyttää muuntajaöljyä sekä sähköeristeenä että jäähdytysaineena. Muuntajasäiliö on rakenteellisesti integroitu koteloon, mikä luo yhtenäisen "laatikkotyyppisen" muodon.

Mitä se tekee:

Tämä sähköasema on suunniteltu muuntamaan korkeajännitteinen primäärisähkö (tyypillisesti 12 kV - 36 kV) matalajännitteiseksi käyttövoimaksi (208 V - 480 V). Se suorittaa kolme kriittistä toimintoa:

1. Voltage Step-Down: Vähentää keskijännitteen käyttöjännitteisiin.

2. Suojaus: Sisältää sulakkeet ja katkaisijat suojaamaan alavirran verkkoja vioista.

3. Jakelu: Hallitsee ja jakaa sähköä asuinyhteisöille, kaupallisille keskuksille tai teollisuuslaitoksille.

Transformer öljyeriste Box-Type Compact amerikkalaistyyppinen alaasema on erinomainen ympäristöissä, joissa tilaa on paljon, mutta luotettavuudesta ei voida tinkiä. Se eliminoi erillisen aidatun pihan tai betoniholvin tarpeen, koska kaikki jännitteiset osat ovat täysin suljettuja.

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

Kysymys 1: Mikä tekee muuntajan öljyeristeestä Box-Type Compact amerikkalaisen tyyppisen sähköaseman eron tavallisesta tyynyyn asennetusta muuntajasta?

A1: Ero on integraatiossa. Tavallinen alustaasennettu muuntaja on vain muuntaja. Box-Type Compact American -tyyppisessä ala-asemassamme on korkeajänniteosasto, jossa on kuorman katkaisijat ja sulakkeet sekä pienjännitekatkaisijapaneeli. Se on "sähköasema laatikossa", kun taas vakioyksikkö on yksinkertaisesti muuntaja. Öljyeristys tarjoaa myös erinomaisen valokaaren sammutuskyvyn vikojen aikana.

Q2: Miten öljyeristys hyödyttää toimintaani äärimmäisissä ilmastoissa?

A2: Muuntajaöljyllä on korkeampi dielektrinen lujuus kuin ilmalla ja huomattavasti parempi lämmönjohtavuus. Kuumissa ilmastoissa (jopa 50 °C) öljy imee lämpöä sydämestä ja kierteistä ja haihduttaa sen aallotetun säiliön seinämien läpi. Kylmässä ilmastossa öljy säilyttää vakaan viskositeetin, mikä estää sisäistä kipinöintiä. Tämä tekee Transformer-öljyeristeestä Box-Type Compact amerikkalaisen tyyppisen sähköaseman ihanteellisen aavikolle, rannikkoalueille ja lumisille vuoristosolille.

Q4: Voinko mukauttaa pienjännitteisen lähtökokoonpanon?

A4: Kyllä. Tarjoamme konfiguroitavia pienjännitepaneeleja 2-8 tavalla, mukaan lukien MCCB (Molded Case Circuit Breaker) -lähdöt. Voit myös lisätä mittausosastoja, ukkossuojaimia ja automaattisia tehokertoimen korjauskondensaattoreita.

Sovellusskenaariot

1. Asuinalueet: Toimii asuntokompleksien maanalaisten syöttöverkkojen kautta.

2. Tuuli- ja aurinkovoimalat: Nostaa generaattorin jännitettä tai alentaa verkkojännitettä aputehoa varten.

3. EV-latausasemat: Tarjoaa erillisen 480V-3-vaihevirran nopeille tasavirtalatureille.

4. Teollisuuspuistot: Toimii tilapäisenä tai pysyvänä kompaktina sähköasemana rakennusvoimalle.

5. Kaupunkien kunnostusprojektit: Korvaa vanhat holvityyppiset muuntajat, joissa tulva on riski.

Tuotantotiedot ja kilpailuedut

Yksityiskohtaiset komponentit:

● Säiliön rakenne: Säiliömme käyttää 2,5 mm – 3,0 mm kylmävalssattua terästä (kilpailijat käyttävät usein 1,5 mm). Aallotetut rivat on robottihitsattu 100 % öljyvuotojen estämiseksi.

● Sydän ja käämit: Käytämme erittäin läpäisevää raeorientoitunutta piiterästä (M4-laatu). Kuparikäämit (ei alumiinia) on täysin hehkutettu hystereesihäviön vähentämiseksi.

● Öljyn laatu: Täytämme inhiboitua muuntajaöljyä (IEC 60296 standardi), jonka läpilyöntijännite >60kV. Valinnainen: Luonnollinen esteri (kasviöljy) biohajoaville vaatimuksille.

● HV-kytkin: Sisältää 4-asentoisen kuormankatkaisimen (suljettu/auki/maadoitettu/kytketty), jossa on näkyvät katkaisuilmaisimet.

● Maalijärjestelmä: 5-vaiheinen esikäsittely + sinkkirikas epoksipohjamaali + polyesteripintamaali. Salt spray tested for 500+ hours.

Tuotantoedut kilpailijoihin verrattuna:

Usein kysytyt kysymykset

Kysymys 1: Transformer-öljyeriste Box-Type Compact American Type Substation saapui alhaisella öljynpaineella. Onko se vuotava?

V: Ei. Toimitamme yksiköt pienellä typpipeitteellä hapettumisen estämiseksi. Painemittari saattaa näyttää nollaa. Kun olet täytetty tuoreella öljyllä tasonosoittimeen (noin 5-10 cm ytimen yläpuolelle), anna sen asettua 6 tuntia. Jos taso laskee uudelleen 24 tunnin sisällä, ota meihin yhteyttä tiivisteen tarkastusta varten.

Kysymys 4: Toimitatko varaosia muuntajaöljyeristyslaatikkotyyppiseen kompaktiin amerikkalaistyyppiseen ala-asemaan?

V: Kyllä. Varastossamme on korkeajännitesulakkeita (bay-o-net-tyylinen), pienjännitekatkaisijoita, öljymäärämittareita, paineenalennusventtiilejä ja tiivistesarjoja yli 10 vuoden ajan. Tilaa mikä tahansa varaosa verkkoportaalimme kautta 48 tunnin toimitukseen.

Q5: Kuinka testaan ​​öljyn laatua 2 vuoden käytön jälkeen?

V: Käytä öljyn dielektristä lujuusmittaria (ASTM D877). Ota näyte pohjan tyhjennysventtiilistä. Dielektrisen lujuuden tulee olla > 30 kV. Jos se laskee alle 20 kV, suodata öljy tai vaihda se. Suosittelemme vuotuista liuenneen kaasun analyysiä (DGA) yli 1000 kVA:n yksiköille.

Kysymys 6: Onko Transformer-öljyeriste Box-Type Compact amerikkalainen sähköasema yhteensopiva älykkäiden verkkojärjestelmien kanssa?

V: Ehdottomasti. Valinnaisia ​​lisäosia ovat: 4G/5G-etävalvontayksiköt (öljyn lämpötila, paine, kuormitusvirta) ja RS485/Modbus RTU -portit. Voit integroida sen suoraan SCADA-järjestelmääsi.

Huoltopalvelu

Takuuaika: 12 kuukautta käyttöönottopäivästä tai 14 kuukautta toimituspäivästä (sen mukaan, kumpi tulee ensin).

Kattavuus: Kaikki valmistusvirheet, mukaan lukien sydänvika, käämien oikosulut, öljyvuodot hitsausliitoksista jakytkinlaitteetmekaaninen vika.
