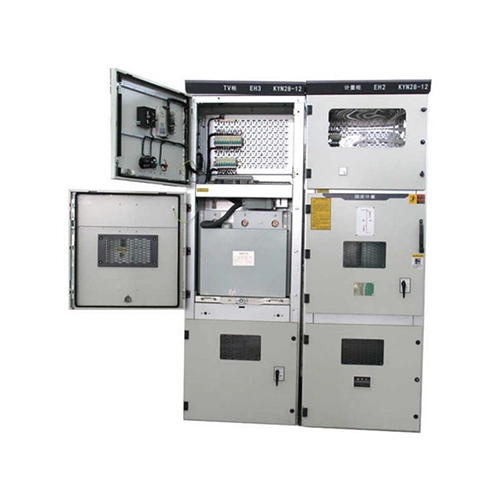

Käsikärrytyyppi Kiinteä korkeajännitelevypaneelin kytkinlaite

Käsikärrytyyppinen kiinteä korkeajännitekorttipaneelikytkinlaite on metallikoteloitu,ilmaeristetyt keskijännitekojeistotyksikisko- ja kaksikiskojärjestelmiin suunniteltu kokoonpano. Mutta mikä tämä tuote oikein on, ja mitä se voi tehdä sähköinfrastruktuurillesi?

Mikä se on:

Se on hybridimalli, jossa kiinteä paneelikotelo yhdistyy irrotettavaan käsikärrymekanismiin ensisijaisia ​​kytkinlaitteita varten (kuten tyhjiökatkaisijat, kontaktorit tai VSD:t). Käsikärry voidaan rullata fyysisesti sisään ja ulos paneelista, kun taas kiskot, kaapelit ja apukomponentit pysyvät kiinteinä kotelon sisällä. Tämä malli on standardoitu standardien IEC 62271-200 ja GB3906 mukaan nimellisjännitteille 3kV - 40,5kV.

Mitä se voi tehdä:

● Ohjaa tehovirtaa: Se liittää tai irrottaa turvallisesti suurjännitekuormat, kuten muuntajat, moottorit ja kondensaattoriryhmät.

● Tarjoa vikasuojaus: Integroidut suojareleet ja katkaisijat laukeavat automaattisesti ylikuormituksen, oikosulkujen tai maasulkujen aikana.

● Mahdollista turvallinen huolto: Käsikärry voidaan vetää eristettyyn, maadoitettuun asentoon, jolloin syntyy näkyvä ilmarako, jolloin teknikot voivat työskennellä katkaisijan parissa ilman, että koko virtakisko katkaistaan.

● Mittaa ja valvo: Paneeliin asennetut virtamuuntajat, jännitemuuntajat ja digitaaliset mittarit antavat reaaliaikaista tietoa järjestelmän tilasta.

● Lukitse turvallisesti: Mekaaniset ja sähköiset lukitukset estävät inhimilliset virheet, kuten katkaisijan sulkemisen käsikärryn ollessa puolivälissä tai pääsyn jännitteisiin osastoihin.

Lyhyesti sanottuna tämä käsikärrytyyppinen kiinteä korkeajännitekorttipaneelikytkin toimii suurjänniteverkkosi portinvartijana – turvallinen, joustava ja kestävä yli 20 vuoden ajan.

Tuoteparametrit (erittely)

Alla on yksityiskohtainen tekninen taulukko käsikärrytyyppiselle kiinteälle korkeajännitekorttipaneelikytkimellemme. Kaikki arvot viittaavat tyypillisiin 12 kV malleihin; muut jännitteet saatavilla pyynnöstä.

Tuoteominaisuus ja sovellus (K&A-muoto)

K1: Mikä tekee käsikärryistä paremman kuin täysin kiinteä kytkinlaitteisto?

V: Käsikärryjen rakenne mahdollistaa ensisijaisen kytkinlaitteen (tyhjiökatkaisijan) fyysisen irrottamisen paneelista huoltoa tai vaihtoa varten, kun paneelin virtakiskot pysyvät jännitteinä. Tämä lyhentää seisokkiaikaa tunneista minuutteihin. Sitä vastoin kiinteät kojeistot vaativat usein koko osan jännitteen katkaisemista päästäkseen käsiksi katkaisijaan. Käsikärrytyyppiset kiinteät korkeajännitelevypaneelikytkimemme tarjoavat molempien maailmojen parhaat puolet: kiinteät virtakiskot lisäävät kestävyyttä sekä käsikärryjen katkaisijat huollettavuutta varten.

Kysymys 2: Kuinka se varmistaa käyttäjän turvallisuuden telineen aikana?

V: Kojeistomme sisältää viisi pakollista lukitusta:

1. Katkaisijaa ei voi sulkea, ellei käsikärry ole "käyttö" (yhdistetty) -asennossa.

2. Käsikärryä ei voi siirtää "irrotettu" -tilasta "kytketty", ellei katkaisija ole auki.

3. Maadoituskytkin voidaan sulkea vain, kun käsikärry on "testi/irrotettu" -asennossa.

4. Kaapelitilan ovi voidaan avata vain, kun maadoituskytkin on kiinni.

5. Käsikärryä ei voi asettaa tai vetää ulos, kun katkaisija on kiinni. Nämä lukitukset ovat sekä mekaanisia että sähköisiä – suunnittelultaan vikaturvallisia.

Kysymys 3: Voiko käsikärrytyyppistä kiinteää korkeajännitekorttipaneelikytkinlaitetta käyttää ulkona?

V: Vakiokotelo on IP4X, sopii sisätiloihin. Ulkokäyttöön toimitamme ylimääräisiä säänkestäviä koteloita tai IP54-luokiteltuja kioskeja. Monet asiakkaat asentavat kojeistomme konttisähköasemille tai pieniin elementtirakennuksiin tuulipuistojen tai aurinkovoimaloiden lähelle.

Q4: Mitkä ovat tämän kojeiston yleisimmät sovellukset?

V: Tätä käsikärrytyyppistä kiinteää korkeajännitekorttipaneelikytkinlaitetta käytetään laajalti:

● Sähköasemat (ensisijainen ja toisiojakelu).

● Teollisuuslaitokset (terästehtaat, sementtitehtaat, petrokemian tuotteet) – moottorin ohjaukseen ja muuntajien suojaamiseen.

● Liikerakennukset (sairaalat, datakeskukset, lentokentät) – joissa vaaditaan suurta luotettavuutta.

● Uusiutuva energia (aurinkopuistot, tuulipuistot) – verkkoliitäntäpaneeleina.

● Kaivostoiminta – riittävän kestävä pölyisiin, kosteisiin ympäristöihin.

● Rautatieajon virransyöttö – 27,5kV tai 2×25kV järjestelmissä.

Tuotantotiedot

1. Kotelon materiaali ja pinnoite

● Materiaali: 2 mm paksu korkealaatuinen galvanoitu teräslevy (tuotu Baosteelistä), taitettu CNC-taivutuskoneilla. Kaksoistaitetut reunat lisäävät jäykkyyttä.

● Pinnoite: Epoksipolyesterijauhemaalaus (paksuus vähintään 80 μm) hiekkapuhalluksen jälkeen standardin SA 2.5 mukaisesti. Väri RAL 7035 (vaaleanharmaa). Suolasumutesti >500 tuntia – ei korroosiota.

2. Käsikärrymekanismi

● Materiaali: Erittäin lujat nylonrullat + ruostumattomasta teräksestä valmistetut kiskot.

● Toiminta: Kiinni-/uloskierrettävä johtoruuvimekanismi, jossa on välyksenestorakenne. Jokainen käsikärry testataan 2000 täydellisen telinejakson ajan.

● Paikkaosoittimet: Punainen (yhdistetty), vihreä (testi), keltainen (irrotettu), näkyvät 5 metrin etäisyydeltä.

3. Ikkunaluukut (automaattiset turvakaiteet)

● When the handcart is withdrawn, spring-loaded metal shutters automatically cover the fixed primary contacts. This prevents accidental finger contact with live parts. Our shutters are made of 3mm aluminum alloy with anti-corrosion treatment.

4. Virtakiskojärjestelmä

● Materiaali: Korkean johtavuuden omaava E-Cu-kupari (puhtaus 99,9 %). Hopeoitu kaikissa liitoksissa.

● Poikkileikkaus: Laskettu pitämään lämpötilan nousun alle 65 K nimellisvirralla. 3150A:lle käytämme kaksinkertaista virtakiskoa vaihetta kohti.

● Eristys: Lämpökutistuvat eristysholkit (oranssit) vaiheiden tunnistamiseen ja osittaisen purkauksen hallintaan.

5. Maadoituskytkin

● Tyyppi: Nopea valmistus, kuormaa murtava, näkyvillä maadoitussiivet.

● Käyttö: Manuaalinen jousiavusteinen mekanismi. Voi sulkeutua täyteen oikosulkuvirtaan (50 kA kerran).

● Lukitus: Ainutlaatuinen mekaaninen lukitus käsikärryasennossa – ei voi sulkea maadoituskytkintä, ellei käsikärry ole testi-/irrotettu-asennossa.

6. Pienjänniteosasto

● Sijaitsee ylhäällä edessä (korkeus 300 mm), täysin erillään suurjänniteosista. Sisältää suojareleitä (mikroprosessoripohjaisia), ohjauskytkimiä, merkkilamppuja ja apusulakkeita.

● Johdotus: Kaikki toisiokaapelit on numeroitu, niputettu paloa hidastaviin PVC-kanaviin ja päätetty riviliittimiin, joissa on varakoskettimet (20 % varattuna).

7. Osittainen purkauksen ohjaus

● Kaikki korkeajännitejohtimet on pyöristetty terävien reunojen poistamiseksi.

● Jokaiselle paneelille suoritetaan osittainen purkaustesti (≤10pC, 1,1×Ur/√3).

8. Tehdaskokoonpanon tarkkuus

● Jokainen käsikärrytyyppinen kiinteä korkeajännitekorttipaneelikytkinlaite on koottu laserilla kohdistettuun jigiin. Käsikärryn ja kiinteän koskettimen välinen kohdistusvirhe on < 0,5 mm.

● Tulos: Tasainen hyllytys ilman hiontaa tai voimaa – ei jumissa käsikärryjä edes vuosien käytön jälkeen.

Miksi valita Lugao käsikärrytyyppisille keskijännitekytkinlaitteille?

· Projektipohjainen suunnittelu: Kaapin sijoittelu, virtakiskojen arvot, suojarelekaavio, CT/VT-konfiguraatio ja kaapelin läpivienti voidaan suunnitella yksilinjaisen kaavion mukaan.

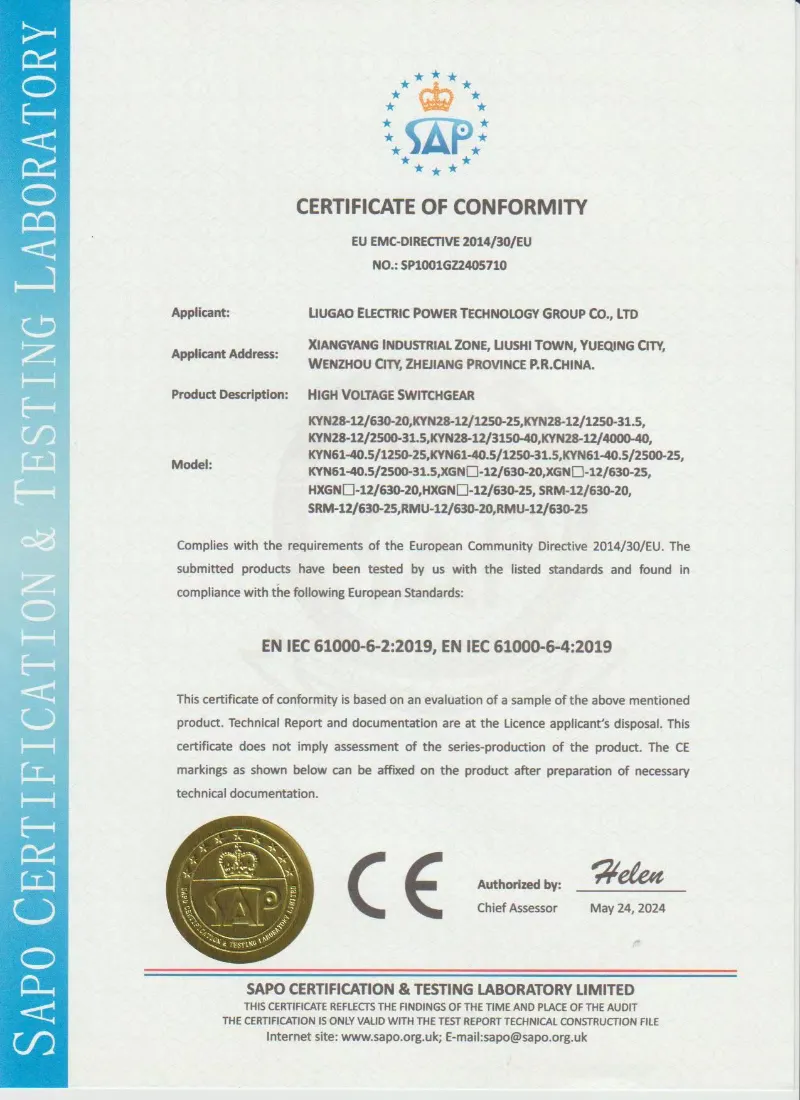

· Standardeihin perustuva valmistus: Kojeistot voidaan valmistaa standardien IEC 62271-200, GB/T 3906, DL/T 404 ja projektin teknisten eritelmien mukaisesti.

· Joustava komponenttivalikoima: Lugao VCB, ABB, Siemens, Schneider tai muut tietyt komponenttimerkit voidaan konfiguroida projektin vaatimusten mukaan.

· Rutiinitarkastus ennen lähetystä: Mekaaninen toiminta, lukitustoiminto, johdotus, eristys ja tehon taajuuden kestotestit voidaan suorittaa ennen toimitusta teknisen sopimuksen mukaisesti.

· Teknisten asiakirjojen tuki: Yleiset järjestelypiirustukset, yksiriviset kaaviot, toissijaiset kytkentäkaaviot, käyttöohjeet ja rutiinitestiraportit voidaan toimittaa projektin viitteeksi.
