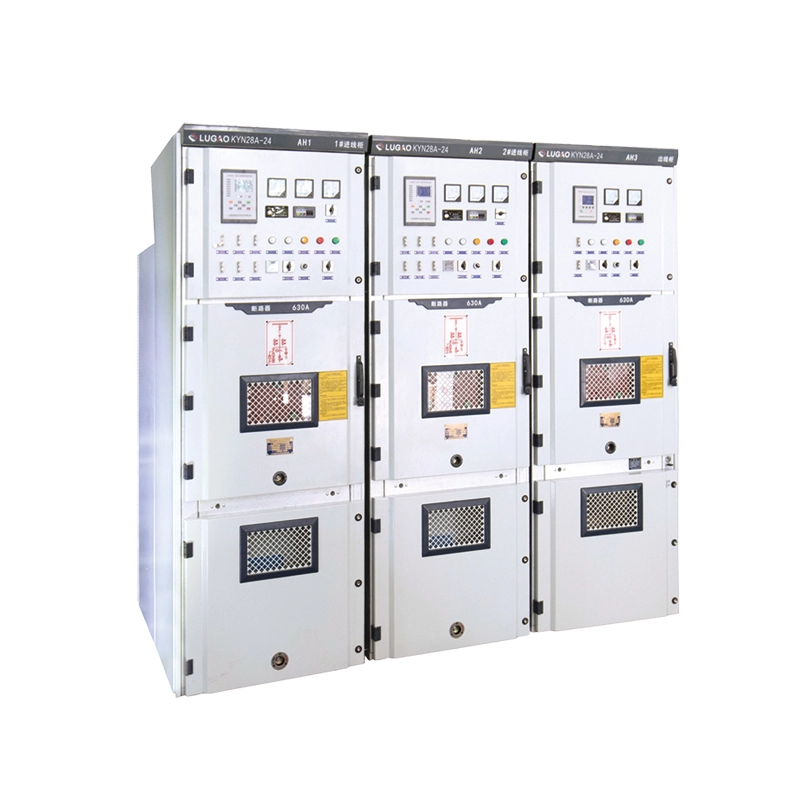

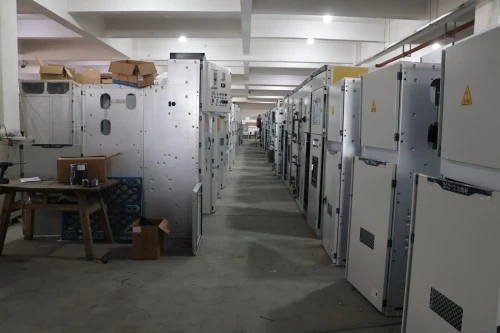

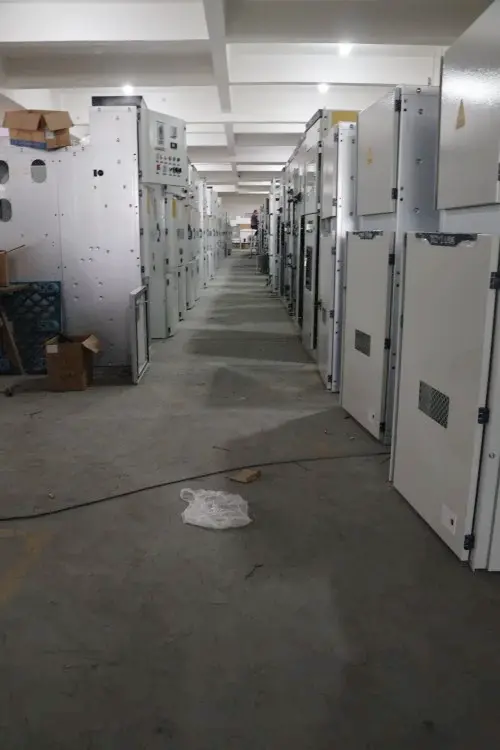

35kV KYN-sähköaseman panssaroitu ulosvedettävä kytkinlaite

Mikä tämä laite on?

35kV KYN-sähköaseman panssaroitu ulosvedettävä kytkinlaite on tehtaalla koottu, metallikoteloitu,sisätilojen korkeajännitekojeistotsuunniteltu 40,5 kV (35 kV nimellis) kolmivaiheisiin vaihtovirtajärjestelmiin. Se kuuluu KYN-sarjaan ja sitä käytetään sähköasemissa, teollisuusvoimalaitoksissa, suurissa kaupallisissa komplekseissa ja uusiutuvan energian keräysasemissa.

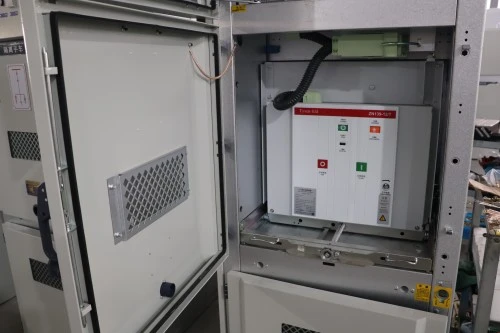

Toisin kuin kiinteän tyyppiset kytkinlaitteet, joissa katkaisijat on pultattu paikoilleen, tässä panssaroidussa irrotettavassa tyypissä on liikkuva katkaisijavaunu, joka voidaan rullata kolmeen eri asentoon: käyttö-, testaus-/eristys- ja poistoasentoon. Tämä rakenne mahdollistaa viallisen katkaisijan vaihtamisen muutamassa minuutissa ilman, että koko virtakisko katkaistaan, mikä on kriittinen etu jatkuvassa virransyötössä.

What Does It Do?

Tämän laitteen ydintehtävänä on vastaanottaa 35 kV tulevaa tehoa muuntajasta tai ilmajohdosta, suojata alavirran verkkoa katkaisijoilla ja jakaa sähköä lähteville syöttöjohdoille, kuten keskijännitemoottoreille, toisiomuuntajille, kondensaattoripankeille tai suurille teollisuuskuormille. 35 kV KYN-sähköaseman panssaroitu ulosvedettävä kytkinlaite tarjoaa myös:

● Eristys – Näkyvä irtikytkentä turvallista huoltoa varten

● Suojaus – Ylivirta-, maasulku- ja oikosulkulaukaisu releiden tai suojareleiden kautta

● Mittaus – SCADA-sähköaseman jännitteen ja virran mittaus

● Lukitus – Mekaaninen viiden estojärjestelmä, joka eliminoi inhimilliset virheet

Mallikoodin erittely

Tuotteen ominaisuus ja sovellus

Tuotteen ominaisuus

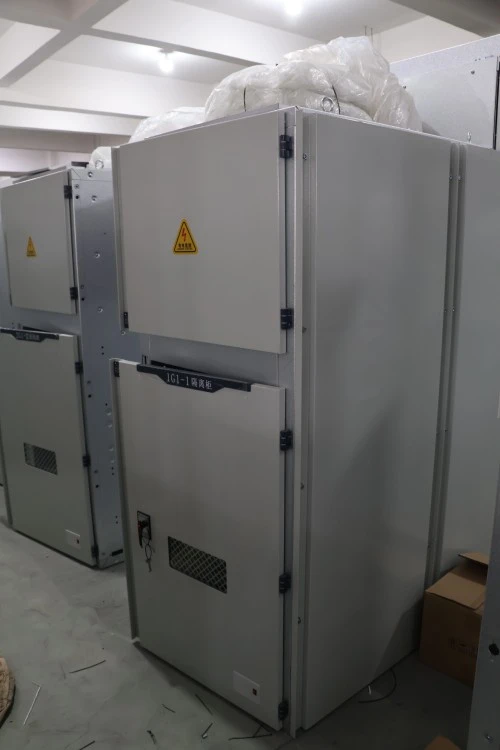

Ominaisuus 1: Todellinen panssaroitu vedettävä rakenne

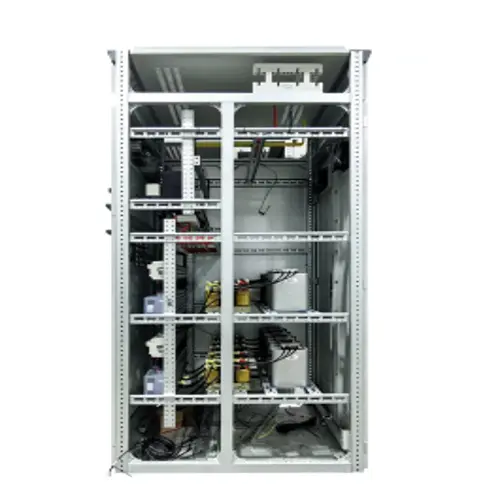

Ulosvedettävässä metallikoteloidussa kytkinlaitteessa on erilliset teräslevyosastot katkaisijalle, virtakiskolle, kaapelin päätteelle ja pienjänniteohjaukselle. Jokainen osasto on maadoitettu ja eristetty valokaaren leviämisestä.

Ominaisuus 2: Viiden estomekanismin mekaaninen lukitus

Viiden estojärjestelmä on täysin mekaaninen, ei ohjelmistoriippuvainen. Se estää fyysisesti:

1. Katkaisijan sulkeminen maadoituskytkimen ollessa kiinni

2. Avaa etukansi katkaisijan ollessa kiinni

3. Katkaisijan siirtäminen asentojen välillä jännitteisenä

4. Maadoituskytkimen käyttö jännitteillä

5. Katkaisijan sulkeminen ilman ohjausvirtaa

Ominaisuus 3: High Arc Fault Containment

Sisäinen kaariluokitus (IAC) testattiin 31,5 kA:lla 1 sekunnin ajaksi. Valokaariläpät ohjaavat painetta ylöspäin ja poispäin käyttäjistä.

Ominaisuus 4: Korkeajänniteeristyksen luotettavuus

Vaihe- ja vaihe-maavarat ylittävät IEC 62271-200 -standardin vähimmäisvaatimukset. Kaikki virtakiskot ovat lämpökutisteeristettyjä tai peitetty koronasuojalla.

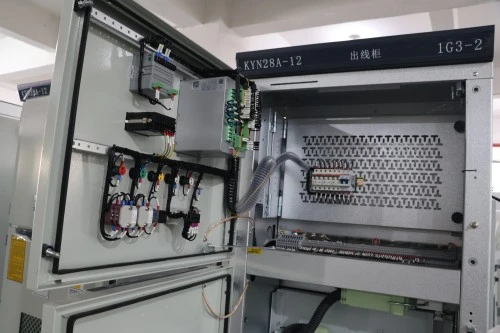

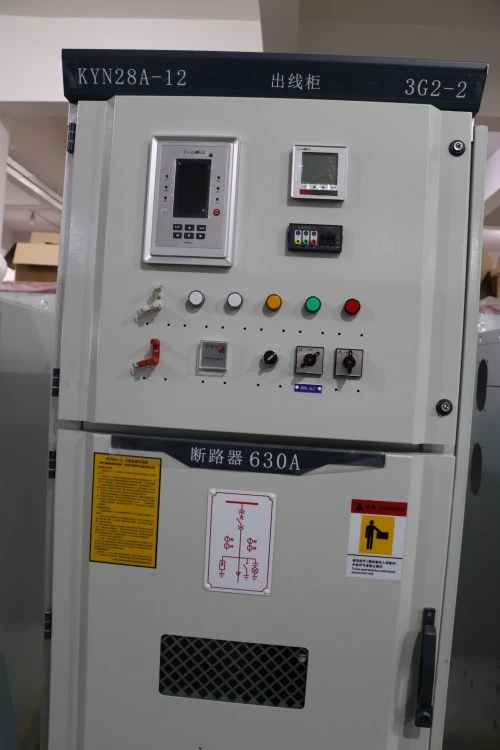

Ominaisuus 5: Älykäs valvonta ja etäkäyttö

Vakio IED (älykäs elektroninen laite) RS485/Modbus- tai IEC 61850 GOOSE -viestinnällä. Katkaisijan asennon, jousen lataustilan, SF6:n (jos käytössä), lämpötilan ja osittaisen purkauksen reaaliaikainen valvonta.

Tuotteen tekniset tiedot

Miksi valita Lugao Power Co., Ltd. kilpailijoiden sijaan?

Miksi asiakkaat toistuvasti valitsevat meidät:

Emme leikkaa eristysvälystä, virtakiskomateriaalia tai lukituksen kestävyyttä. Jokaiselle tehtaalta lähtevälle KYN-kytkimelle tehdään täydellinen 95 kV:n kestotesti – ei alennetun jännitteen "rutiinitesti". Tarjoamme myös paneelikohtaisia ​​kytkentäkaavioita CAD- ja PDF-muodossa, ei yleisiä malleja.

Pakkaus, toimitus ja huoltopalvelu

Pakkaus

Jokainen 35 kV KYN-sähköaseman panssaroitu vedettävä tyyppinen kojeistopaneeli on kääritty VCI-ruosteenestopaperiin + muovikalvoon

1. Suljetaan sitten kaasutussertifioituun vanerilaatikkoon, jossa on vaahtomuovipehmusteet kaikissa kulmissa ja reunoissa

2. Katkaisuvaunu toimitetaan ulos vedettynä, lukittuna kuljetuskiinnikkeillä

3. Virtakiskot puretaan, kääritään yksittäin, merkitään vaihe- ja paneelinumerolla

4. Toissijaiset pistokkeet, telineiden kahvat, maadoitusavaimet ja varasulakkeet pakattu säänkestävään tarvikelaatikkoon LV-osaston sisällä

5. Silikageelikuivausainepussit lisätty kosteusherkille lähetyksille (merirahti)

Toimitus

1. Merirahti: 40 jalan HC-kontti sisältää 6–8 paneelia (mitoista riippuen)

2. Maarahti: Lavalla varustettu kuorma-auto tärinää vaimentavilla turvatyynyillä ja vanteilla

3. Incoterms: EXW (tehdas), FOB Ningbo

4. Lähetyksen mukana toimitettavat asiakirjat

5. Yleinen järjestelypiirustus (rakennettu)

6. Yksirivinen kaavio paneelien numeroinnilla

7. Kytkentäkaavio (A3 koko, laminoitu)

8. Materiaaliluettelo (katkaisijat, CT:t, VT:t, releet)

9. Rutiinitestiraportti (QA:n allekirjoittama)

10. Käyttöopas (englanniksi tai paikallisella kielellä)

11. Lukitusmatriisi ja avainaikataulu (jos avainlukitus on käytössä)

Sitoumus huoltopalveluun

1. Takuuaika: 12 kuukautta toimituspäivästä (pidennettävissä 24 tai 36 kuukauteen maksullisella palvelusopimuksella)

2. Tekninen tuki: Elinikäinen ilmainen etäkonsultointi. Suunnittelijamme tarkistavat yksirivisen kaavion ja releasetukset ennen toimitusta.

3. Kenttähuolto: Asennuksen valvonta, käyttöönottoapu, vikadiagnoosi. Takuuaikana ilmainen (matka ja majoitus veloitetaan omakustannushintaan). Takuun jälkeen laskutetaan päivähinnalla + osat.

4. Varaosien toimitus: Varastossa pidettävät katkaisijavaunut, ensiöliittimet, toisiopistokkeet, telineiden kahvat, maadoituskytkimet, lämpötilansäätimet ja lukituskomponentit. Seuraavan päivän toimitus DHL/FedExin kautta kriittisille varaosille.

Usein kysytyt kysymykset

Q1: Voidaanko 35kV KYN-sähköaseman panssaroitua irrotettavaa kytkinlaitetta käyttää ulkona kompaktissa sähköasemassa?

V: Standardi: IP4X (vain sisäkäyttöön).

Vaihtoehto: IP54 ulkokotelo säänkestävällä katolla ja pakotetulla tuuletuksella, jossa on useita paneeleja.

Toimenpide: Määritä "ulkona", kun pyydät tarjousta.

Kysymys 2: Kuinka varmentaa viiden eston lukitus ennen jännitteen kytkemistä?

A: Noudata vaiheittaista testiä manuaalista (perustesti: 10 min).

Avaimen tarkistukset: Katkaisin auki + maadoitus kiinni → pitäisi estää hyllyn sisääntulo. Katkaisija kiinni → etuoven tulee pysyä lukittuna.

Suositus: Testaa käyttöönoton aikana ja 6 kuukauden välein.

Q3: Ensisijaisten irrotuskoskettimien ja vaihtoilmaisimen käyttöikä?

A: hopeoidut kuparikoskettimet: mitoitettu 5 000 toimintoon.

Kulumisen ilmaisin: punainen viiva näkyy kosketussormessa → vaihda.

Tyypillinen sähköasema (kerran/vuosi hyllyt): kestää 30+ vuotta. Toistuva käyttö (kaariuunit): mittaa kosketusresistanssi vuosittain.
