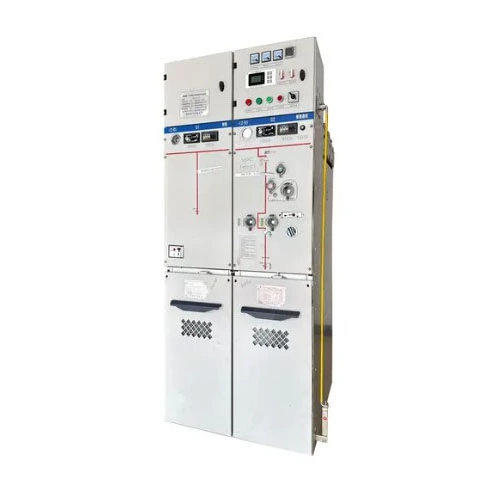

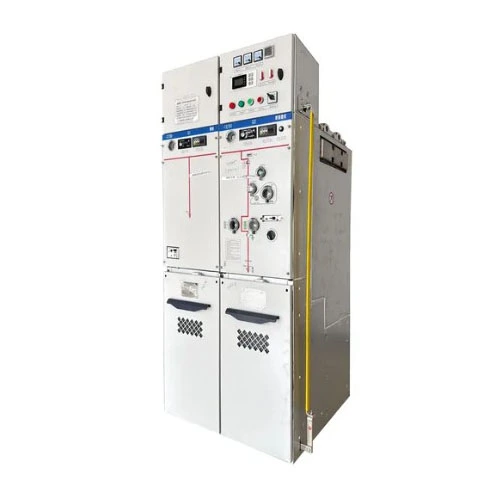

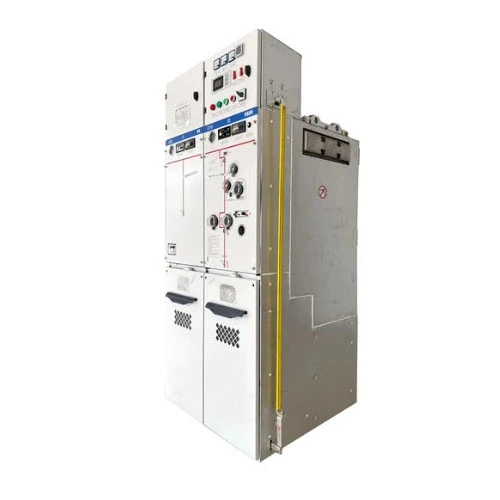

SF6 Kaasueristetty kompakti RMU metallikoteloitu kytkinlaite

SF6-kaasueristetty kompakti RMU-metallikoteloitu kytkinlaite on täydellinen virranjakeluyksikkö, joka sulkee täysin korkeajännitteiset kytkinlaitteet, virtakiskot, maadoituskytkimet ja muut ydinkomponentit ruostumattomasta teräksestä valmistetun kaasusäiliön sisään, joka on täytetty SF6-kaasulla eristeväliaineena.

Tätä tuotetta käytetään ensisijaisesti 12kV/24kV tehojärjestelmissärengaspääyksikkö (RMU)sovelluksia tai päätevirranjakelua.

Mitä se voi tehdä?

Yksinkertaisesti sanottuna se mahdollistaa virranjakelun, kytkennän, suojauksen ja ohjauksen. Erityisiä toimintoja ovat:

1. Kuormavirran tekeminen ja katkaisu - normaali linjakytkentä.

2. Oikosulkuvirran tekeminen ja katkaiseminen - yhdessä sulakkeiden tai katkaisijoiden kanssa katkaise virtapiiri nopeasti vikojen aikana muuntajien ja johtojen suojaamiseksi.

3. Eristys ja maadoitus - tarjoaa näkyvän katkaisukohdan ja maadoitustoiminnon huoltohenkilöstön turvallisuuden varmistamiseksi.

4. Kaapeliliitäntä ja suojaus - toimii tulo/lähtöyksikkönä, joka tarjoaa ylivirta- ja oikosulkusuojauksen kaapelilinjoille.

Täysin suljetun rakenteensa ansiosta tämä tuote soveltuu erityisen hyvin ankariin ympäristöihin (esim. korkea korkeus, kosteus, suolasuihku, kova pöly) tai rajoitettuihin paikkoihin (esim. kauppakeskukset, asuinkompleksit, tuulipuistot). Se on ihanteellinen korvaamaan perinteiset ilmaeristetyt rengaspääyksiköt.

Tuoteparametri (erittely)

Seuraavat ovat valmistajan valmistaman SF6-kaasueristeisen kompaktin RMU-kojeiston tekniset vakioparametrit.Lugaon voima Co., Ltd.:

Tuoteominaisuus ja sovellus (K&A-muoto)

Kysymys 1: Mikä on tämän SF6-kaasueristeisen kompaktin RMU-metallisuljetun kytkinlaitteen suurin ominaisuus?

V: Suurin ominaisuus on äärimmäinen kompakti ja täysin eristetty muotoilu. Perinteisiin ilmaeristettyihin RMU:ihin verrattuna tuotteemme vähentää tilavuutta noin 70 % säilyttäen samalla erinomaisen sähköisen suorituskyvyn. Kaikki korkeajännitteiset osat on täysin suljettu ruostumattomasta teräksestä valmistettuun kaasusäiliöön, joihin ulkoinen kondensaatio, saastuminen tai pienet eläimet eivät vaikuta --- 30 vuoden huoltovapaa käyttö. Lisäksi SF6-eristetyssä rengaspääyksikössämme on modulaarinen rakenne, joka mahdollistaa saapuvien/lähtevien yksiköiden, mittausyksiköiden, PT-yksiköiden jne. joustavan yhdistämisen käyttäjän vaatimusten mukaan.

Q2: Kuinka luotettava se on ankarissa ympäristöissä?

V: Erittäin luotettava. Kaasusäiliö on valmistettu laserhitsauksella ja heliumvuodon ilmaisulla, jonka vuotuinen vuotonopeus on alle 0,1 %, mikä varmistaa pitkän aikavälin SF6-kaasun paineen vakauden. Jopa -40°C äärimmäisessä kylmässä tai +55°C korkeassa lämpötilassa tai jopa 3000 metrin korkeudessa tuotteemme säilyttää nimelliseristystason. Monet asiakkaat ovat asentaneet tämän kompaktin RMU-kojeiston rannikon tuulipuistoihin ja kaivoksiin, joissa se on toiminut vuosia ilman eristysvuotohäiriöitä.

Q3: Mitä turvallisuusmalleja tuotteella on?

V: Turvallisuus on tärkein prioriteettimme. Tuotteessa on "viiden eston" lukitusjärjestelmä (estää katkaisijan virheellisen toiminnan, estää eristtimien kytkemisen kuormitettuna, estää maadoituskytkimen sulkemisen jännitteisenä, estää jännitteen kytkemisen maadoituksen ollessa kiinni ja estää pääsyn jännitteisiin osastoihin). Lisäksi kaasusäiliön sisäinen kaarivikaluokitus on IAC AFLR 20kA/1s, ja paineenalennuskanavat ohjaavat kaarienergiaa turvalliselle alueelle kotelon ulkopuolella. Käyttöpaneelin havaintoikkuna tarjoaa selkeän kuvan eristysraon tilasta.

Q4: Mihin erityisiin sovellusskenaarioihin se sopii?

V: Tuotettamme käytetään laajalti seuraavissa skenaarioissa:

● Kaupunkien asuinkompleksit, liikerakennukset --- sähköasemien päätulo- ja jakeluyksiköinä, mikä säästää lattiapinta-alaa.

● Tuulipuistot, aurinkovoimalat --- RMU-yksiköinä pienikokoisten sähköasemien sisällä, kestävät lämpötilan vaihteluita.

● Teollisuuspuistot, tehtaat---suojaa pieniä ja keskisuuria muuntajia, korvaa perinteiset sulakkeet.

● Metrot, tunnelit, lentokentät --- erittäin luotettavat virtalähteen solmut, jotka vaativat alhaista vikaa.

● Palvelinkeskukset ---A-tason kuormat, joilla on erittäin korkeat vaatimukset sähkönsyötön jatkuvuudelle, mikä mahdollistaa automaattisen valmiustilan virransiirron automaation kanssa.

● Kaivokset, satamat --- pölyiset, kosteat ympäristöt, joissa täysin suljettu rakenne on selkeä etu.

Tarvitsetpa yhden tai satoja yksiköitä SF6-kaasueristeisiä kompakteja metallikoteloituja RMU-kytkinlaitteita, voimme tarjota standardoituja tai räätälöityjä ratkaisuja.

Tuotantotiedot (edut kilpailijoihin verrattuna)

Yksityiskohtainen vertailu: Lugao Power vs. Ordinary Brands

Keskeiset erottuva etumme:

1. Todella "huoltovapaa": Tavalliset merkit väittävät olevan huoltovapaita, mutta niiden vuotuinen kaasuvuoto on > 1 %, ja se on täytettävä 3–5 vuoden välein.Lugaon voimakäyttää kaksoistiivisterengasta + metallista kovatiivisterakennetta, jonka vuotuinen vuotoaste on ≤0,1 % – täyttöä ei tarvita suunnittelun aikana.

2. Äärimmäinen sopeutumiskyky ympäristöön: Tuotteemme on läpäissyt -45°C matalan lämpötilan ja +60°C korkean lämpötilan tyyppitestit sekä 720 tunnin suolasuihkutestauksen (tavallinen = 96 tuntia) – sopii rannikko- ja alppialueille.

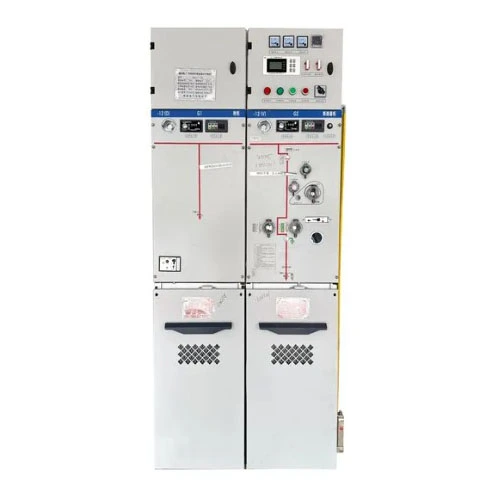

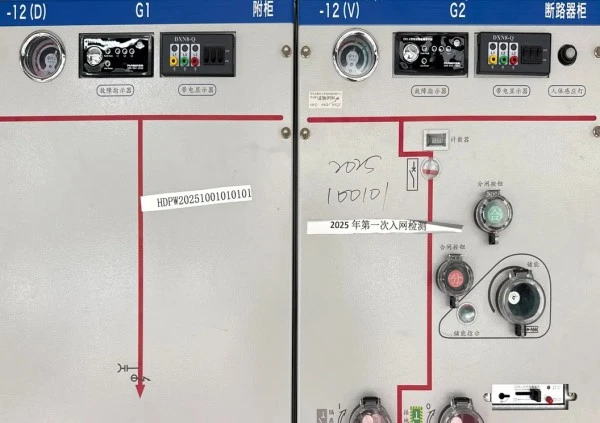

3. Käyttäjäystävällinen käyttö: Kytkimien asennot, maadoitustila ja auki/kiinni-tilat on värikoodattu paneelissa, ja käyttökahva antaa voimapalautteen väärinkäytösten estämiseksi.

4. Korkeampi oikosulkukestävyys: Vakio vaatii 20kA/3s; suunnittelemme marginaalilla 25kA/3s ja huippukestävyyden 63kA --- ylittää alan keskiarvot 15 %.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Onko SF6-kaasu tässä SF6-kaasueristetyssä kompaktissa metallisuljetussa RMU-kytkinlaitteistossa ympäristöystävällinen? Poistuuko se käytöstä myöhemmin?

V: Tällä hetkellä SF6 on edelleen paras eristävä kaasu, mutta olemme jo kehittäneet ympäristöystävällisiä versioita (C4 tai kuiva ilma). Ostamasi yksikön kaasusäiliö on erittäin hyvin tiivis, ja siinä on minimaalinen vuoto 30 käyttövuoden aikana. Jos ympäristöystävällistä jälkiasennusta tarvitaan tulevaisuudessa, voimme tarjota täydellisen kaasusäiliön vaihtopalvelun.

Q2: Mitä minun pitäisi tehdä, jos kaasun paine laskee käytön aikana?

V: Tuotteemme on vakiona kaasutiheysmittarilla (matalapainehälytyskoskettimella). Kun paine laskee 0,25 baariin (suhteellinen), ohjausjärjestelmään lähetetään hälytyssignaali. Siinä vaiheessa tulee pyytää sähkökatkoa, ja huoltotiimimme vierailee tarkistamassa vuodot ja täyttämässä SF6:ta. Normaaleissa olosuhteissa vuodon vuoksi täyttöä ei tarvita lähes koskaan.

Q3: Voidaanko tuotetta mukauttaa olemassa oleviin jakeluautomaatiojärjestelmiin?

V: Ehdottomasti. SF6-kaasumme tässä SF6-kaasueristetyssä kompaktissa RMU:ssa on varattu DTU-liitännöille ja tilalle sähköisille käyttömekanismeille. Kun lisäät sähkömoduulin ja ohjauskaapeleita, se voidaan liittää IEC 60870-5-101/104- tai Modbus-tiedonsiirtoprotokolliin kauko-avaamisen/sulkemisen, virran/jännitteen lukemisen ja vikailmaisimen lataamiseksi.

Miksi valita Lugao Power?

Perustettu vuonna 2016:Lugaon voima on ammattimainen keski- ja suurjännitteisten voimansiirto- ja jakelulaitteiden valmistaja, jolla on oma tehdas ja integroitu T&K-, tuotanto- ja myyntikapasiteetti.

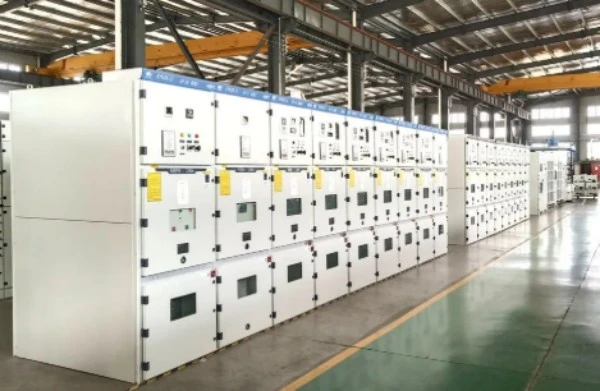

3000+ m² tuotantolaitos:Tuotantolaitoksemme tukee tehomuuntajien, RMU:iden, kytkinlaitteiden ja muiden sähkönjakelulaitteiden valmistusta, kokoonpanoa, tarkastusta ja testausta.

Yli 30 maata palvellaan:Lugaon voima -tuotteita on viety yli 30 maahan, ja ne palvelevat sähköverkkoa, teollisuutta, infrastruktuuria, uusiutuvaa energiaa ja muita kansainvälisiä projekteja.

ISO9001 & SGS-sertifioitu:Laadunhallinta- ja tuotantoprosessejamme tukevat ISO 9001- ja SGS-sertifikaatit. Soveltuvia tuotteita on saatavana myös CE- ja CCC-sertifikaateilla.

Yli 60 teknistä henkilökuntaa:Tekninen tiimimme tukee tuotesuunnittelua, projektikonfiguraatiota, räätälöityjä ratkaisuja ja teknistä dokumentaatiota erilaisiin sähkönjakeluvaatimuksiin.

Tehdaskohtainen projektituki:Tuotevalinnasta ja teknisestä suunnittelusta valmistukseen, testaukseen, toimitukseen ja myynnin jälkeiseen tukeen Lugao Power tarjoaa integroitua tukea maailmanlaajuisille sähkönjakeluprojekteille.

Testiraportti / sertifikaatti
