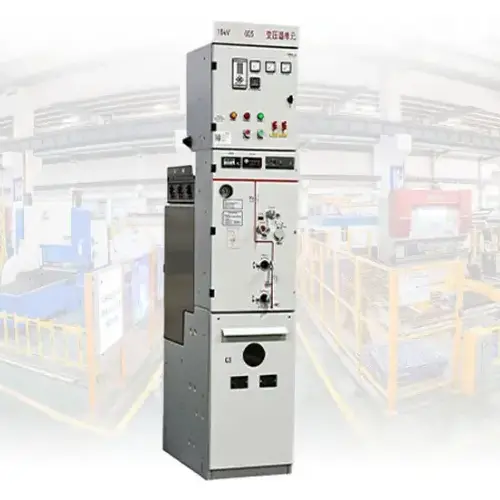

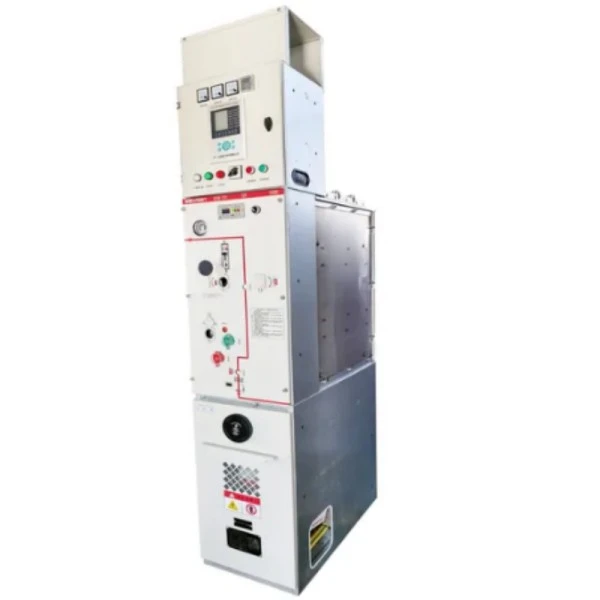

RMU MV HV eristetty kytkinpaneeli VCB:llä

Mikä se on?

VCB:llä varustettu RMU MV HV -eristetty kytkinpaneeli on tehtaalla koottu, metallikoteloitu sähkönjakelulaite, joka yhdistääRing-pääyksikkö (RMU)toiminnallisuus Vacuum Circuit Breaker (VCB) -tekniikalla. RMU mahdollistaa rengasverkon konfiguroinnin – teho voi virrata kummasta tahansa suunnasta, mikä varmistaa toimituksen jatkuvuuden. Suljetussa tyhjökatkaisijassa oleva VCB sammuttaa valokaaret millisekunnissa, kun vikoja ilmenee.

RMU (Ring Main Unit) viittaa pienikokoiseen kytkinlaitteistoon, joka on suunniteltu silmukkaverkkoihin. Toisin kuin säteittäisjakelujärjestelmissä, joissa yksittäinen vika voi katkaista virran kokonaisille myötävirtakuormille, RMU:n avulla voit luoda rengaskonfiguraation: teho voi virrata kummasta tahansa suunnasta. Kun vika ilmenee yhdessä osassa, se yksinkertaisesti eristetään, kun taas muu verkko jatkaa virran saamista vaihtoehtoisesta syötöstä.

VCB (Vacuum Circuit Breaker) on tämän paneelin suojajärjestelmän sydän. Suljetun tyhjökatkaisijan sisällä katkaisija voi sammuttaa sähkökaaret millisekunnissa vian ilmetessä. Koska katkaisijan sisällä ei ole ilmaa tai öljyä, kaari sammuu lähes välittömästi, minimoiden myötävirtalaitteiden vauriot ja pidentää koskettimen käyttöikää.

MV HV -eristetty kytkinlaite osoittaa, että tämä tuote toimii keskijännitteestä korkeaan jännitteeseen (yleensä 12 kV - 40,5 kV) ja käyttää edistynyttä eristystekniikkaa – joko SF6-kaasua tai kiinteää eristettä – jännitteisten osien eristämiseen ympäristöstä.

Mitä se voi tehdä?

1. Tehonjaon ohjaus – Kytke virtapiirit päälle/pois manuaalisesti tai SCADA:n kautta

2. Vikasuojaus – Katkaise oikosulkuvirrat 31,5 kA asti

3. Verkon eristäminen – Maadoita lähtevät kaapelit turvallisesti huoltoa varten

Tämän paneelin avulla kunnallistekniikat, teollisuuslaitokset ja liikerakennukset saavuttavat lähes nollakatkoja ja säilyttävät samalla ehdottoman henkilöturvallisuuden. Jokainen VCB:llä varustettu RMU MV HV -eristetty kytkinpaneeli on rakennettu toimimaan vaativimmissakin ympäristöissä.

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

Tärkeimmät ominaisuudet

Integroitu VCB-suojaus --- Toisin kuin tavallisissa sulakkeilla varustetut RMU:t, VCB:llä varustettu RMU MV HV -eristetty kytkinpaneelimme tarjoaa täyden häiriökatsauksen. Tyhjiökatkaisin ei vaadi huoltoa koko elinkaarensa aikana.

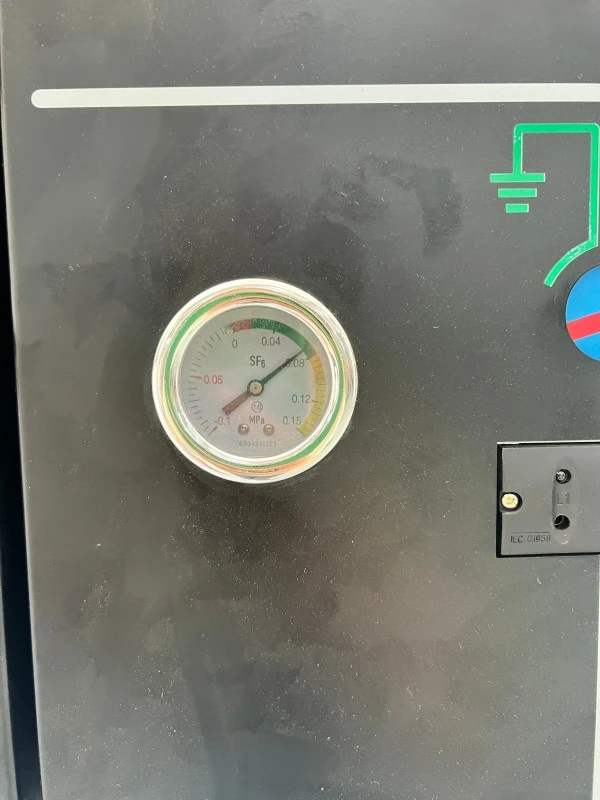

Suljettu SF6-eristyssäiliö --- Kaikki jännitteiset osat on sijoitettu 3 mm:n ruostumattomasta teräksestä valmistettuun säiliöön, jonka vuotuinen vuoto on <0,1 %. Ei puhdistusta, ei eristystestausta, ei altistumista pölylle tai suolasumulle.

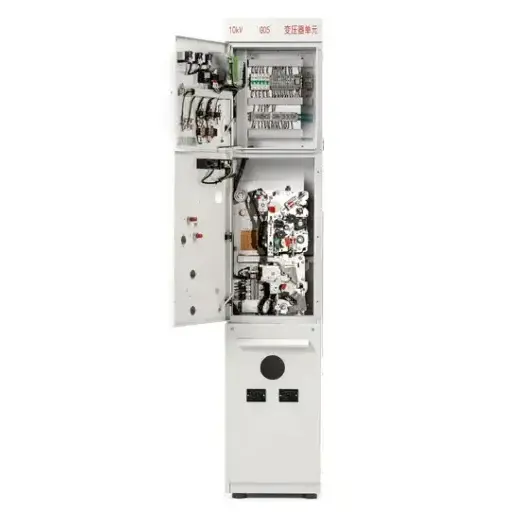

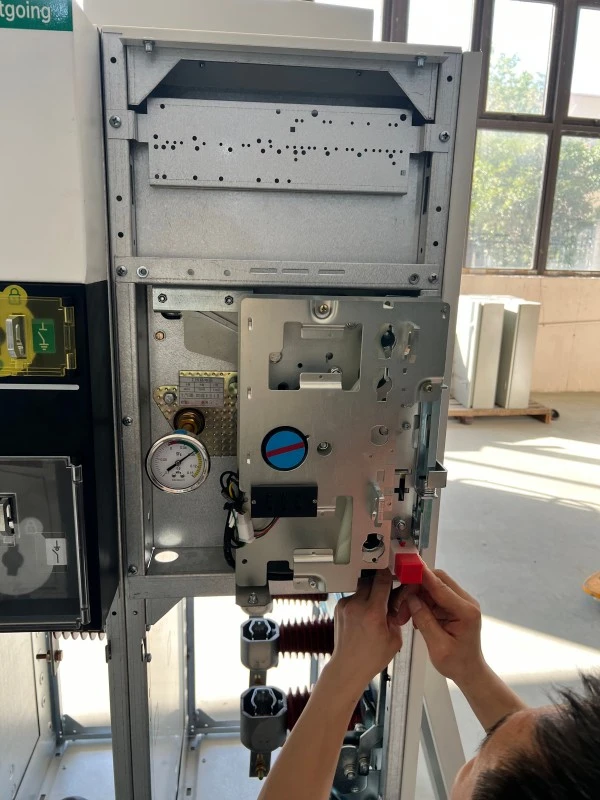

Kolmiasentoinen erotinkytkin tarjoaa kytkettyjä, irrotettuja ja maadoitettuja asentoja mekaanisella lukituksella virheellisten sekvenssien estämiseksi.

Sisäinen kaarenkesto --- Testattu 20 kA/1s paineenkevennyksellä, joka ohjaa kuumat kaasut pois käyttäjästä.

Kompakti jalanjälki --- Vie 30–50 % vähemmän lattiatilaa kuin ilmaeristetyt kojeistot, mikä sopii erinomaisesti ahtaisiin sähköasemeihin.

Etävalvonta --- Vakioapukoskettimet sekä valinnainen Modbus- tai IEC 61850 -tietoliikenne.

Sovellukset

● Kaupunkien sähkönjakelu (kellarin sähköasemat, kaupalliset kompleksit)

● Tuuli- ja aurinkovoimalat (kestävät tärinää, äärimmäisiä lämpötiloja)

● Teollisuuslaitokset (teräs, sementti, petrokemia)

● Palvelinkeskukset (Tier III/IV käyttöaikavaatimukset)

● Rautatieliikenteen sähköasemat (25 kV järjestelmät)

● Kaivostoiminta (pölyinen, kostea ympäristö)

Ominaisuus Q&A

K: Miten VCB eroaa kuorman katkaisijasta?

V: Kuormankatkaisin katkaisee vain normaalit kuormitusvirrat. Tämän VCB:llä varustetun RMU MV HV -eristetyn kytkinpaneelin VCB katkaisee jopa 31,5 kA:n vikavirrat millisekunneissa käyttämällä tyhjökatkaisijaa, jossa ei ole ionisoituvaa väliainetta.

Tuotantotiedot

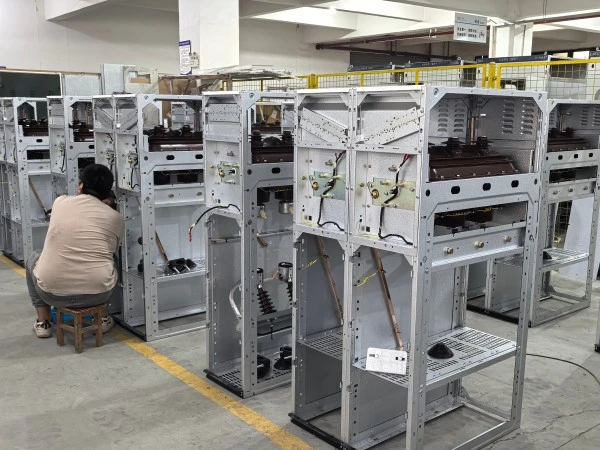

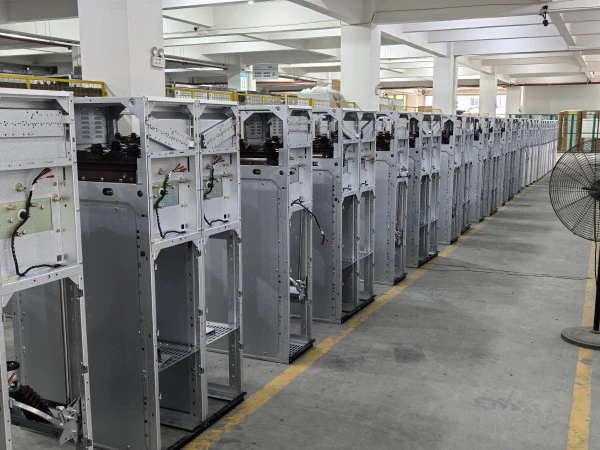

Valmistusprosessi

● Säiliön valmistus --- Laserleikattu 316L ruostumaton teräs, robottihitsattu, röntgentarkastettu, painetestattu 0,4 MPa:lla 24 tunnin ajan.

● Tyhjiökatkaisijakokoonpano --- Jokaiselle katkaisijalle suoritetaan 70 kV AC suurjännitetesti ja kosketusresistanssimittaus.

● SF6-käsittely --- Säiliö tyhjennettiin <10Pa:iin, sitten täytetty SF6-kaasulla (puhtaus >99,97 %, kastepiste <-50°C). Halogeenihaistaja tarkistaa kaikki tiivisteet.

● Testaus --- Mekaanisen kestävyyden (1 000 jaksoa), dielektrisen (70kV/1min), osittaisen purkauksen (<5pC) ja sisäisen valokaaren (20kA/1s) testit.

Laadunvarmistus ja sertifioinnit

Miksi valita Lugao Power?

RMU VCB vs RMU sulakkeella

Yleensä VCB RMU:ita suositellaan keski- ja suurikapasiteettisiin sähkönjakelujärjestelmiin, jotka vaativat toistuvia kytkentätoimintoja, edistynyttä suojausta ja etävalvontaa. Sulake RMU:t ovat kustannustehokas ratkaisu muuntajan suojaukseen ja pienempiin jakeluverkkoihin suhteellisen vakaalla kuormituksella.

Pakkaus, toimitus ja jälkimyynti

Pakkaus

1. VCI-kalvon sisäkääre + vaahtomuovipehmuste + 9 mm vanerilaatikko

2. SF6-paine alennettu 0,05 MPa:aan kuljetusta varten

Jälkimyynti ja takuu

1. Takuuaika: 12 kuukautta käyttöönotosta tai 18 kuukautta toimituksesta sen mukaan, kumpi tulee ensin.

2. Kattavuus: Materiaali-/työvirheet, SF6-täyttö vuotoille >0,5 %/vuosi, VCB-tyhjiöhäviö.

3. Poikkeukset: Virheellinen asennus, ylivoimainen este, luvaton muutos, kulutustarvikkeet.

Palvelut:

1. Ilmainen etävianmääritys (24 tunnin vastaus)

2. Varaosien lähetys 48 tunnin sisällä (alueelliset varastot)

3. Laajennettu takuu saatavilla (2, 3 tai 5 vuotta)

Usein kysytyt kysymykset

Kysymys 1: Voitko toimittaa tyyppitestiraportteja ja FATia?

V: Kyllä. IEC-tyyppitestiraportit saatavilla. Tehtaan hyväksymistestaus Zhejiangin tehtaallamme on tervetullut. Kolmannen osapuolen tarkastus (SGS, BV) saatavilla asiakkaan kustannuksella.

Q2: Miten takuuvaateet käsitellään kansainvälisesti?

V: Lähetä valokuvia/videoita sähköpostitse osoitteeseenlugaoteam@lugaoelectric.com. Etädiagnoosi 24 tunnin sisällä. Vakuutuksen kattamissa vioissa lähetämme varaosat veloituksetta..

Q3: Mikä on tämän VCB:llä varustetun RMU MV HV -eristetyn kytkinpaneelin odotettu käyttöikä?

V: SF6 säiliö ja virtakiskot: 30 vuotta. VCB-katkaisin: 10 000 toimintoa tai 30 vuotta. Mekanismin huolto: 15-20 vuotta. Kokonaiskäyttöikä: 25-30 vuotta asianmukaisella huollolla.

Q4: Mitkä maksuehdot hyväksyt?

V: Ensikertalaiset asiakkaat: 30% T/T-ennakko, 70% ennen lähetystä. Vakiintuneet asiakkaat: 20 % T/T + 80 % B/L-kopiota vastaan. L/C näköpiirissä hyväksytty.

Kysymys 5: Voidaanko VCB:llä varustettua RMU MV HV -eristettyä kytkinpaneelia käyttää korkealla?

V: Vakiomalli ≤2000m. Korkean korkeuden versio (lisätty ryömintä, korkeampi SF6-paine) saatavana jopa 3500 metriin. Tilaussuunnittelu yli 3500 metrille.
