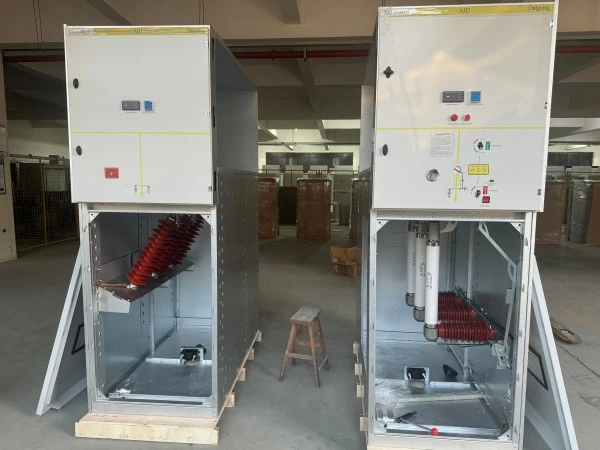

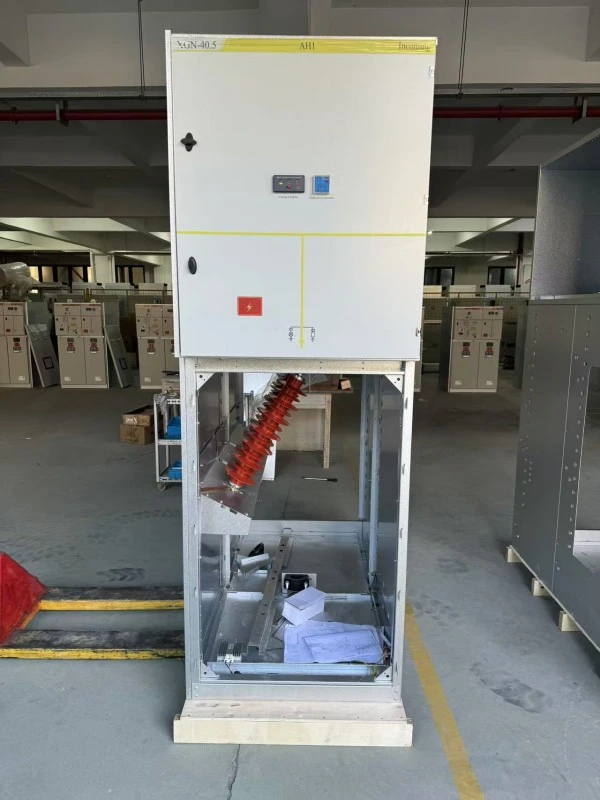

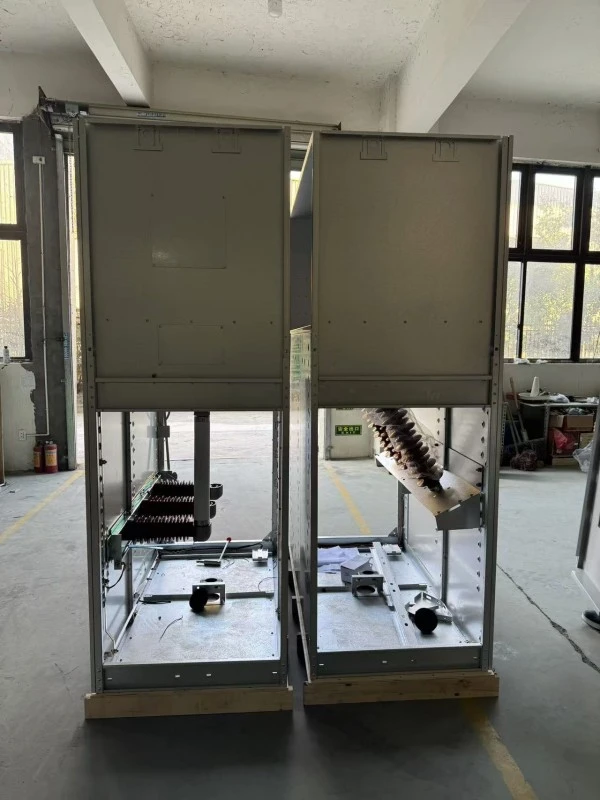

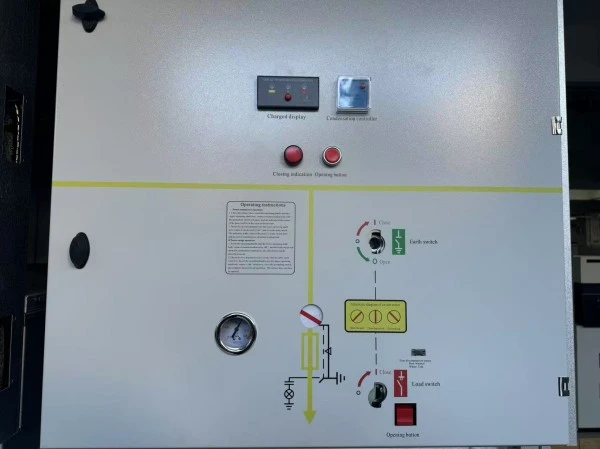

Ympäristöystävällinen kaasueristys RMU

Ympäristöystävällinen kaasueriste RMU (Ring-pääyksikkö) on tehtaalla koottu, tiivistetty, metallikoteloitu keskijännitekojeisto (jopa 24 kV), joka käyttää ympäristöystävällistä kaasuseosta ensisijaisena eristys- ja kaarensammutusaineenaan --- puhtaan SF6:n sijaan. Toisin kuin perinteiset SF6 RMU:t, joilla on korkea ilmaston lämpenemispotentiaali (GWP = 23 500), SF₆:n GWP on noin 24 300 EU:n nykyisten vertailutietojen mukaan. Lugao Powerin eco-RMU käyttää joko synteettistä ilmaa, N₂/SF₆-seosta (alle 10 % SF6:ta) tai fluoroketonipohjaista (C5-FK) kaasua. Nämä kaasut ovat myrkyttömiä, syttymättömiä, ja niiden GWP on alle 1 (synteettiselle ilmalle) tai alle 600 (C5-FK), kun taas puhtaalla SF6:lla on 23 500.

Tuotteen edut

Miksi valitaLugaon voimaEco-Gas RMU SF6-vaihtoehtojen sijaan?

Tuotteen ominaisuudet

Ominaisuusluettelo teknisillä selityksillä

Tuotantotiedot

Kuinka Lugao Power valmistaa Eco-Gas RMU:ta

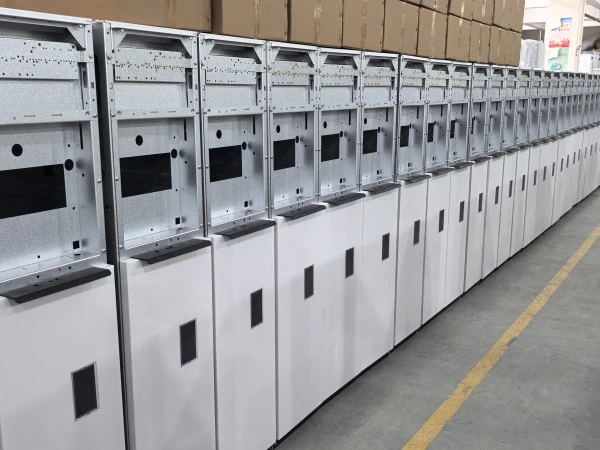

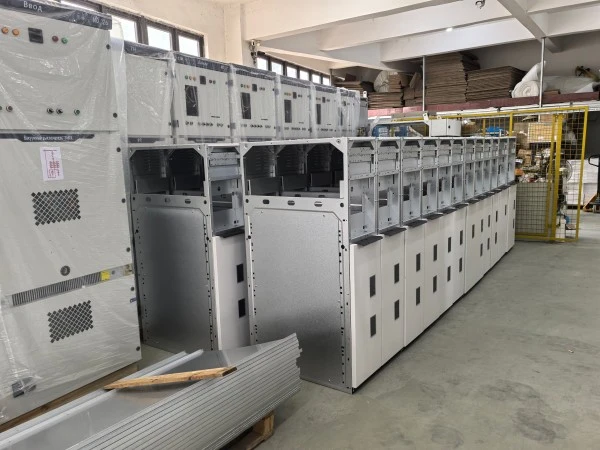

Jokainen ympäristöystävällinen kaasueriste RMU valmistetaan ISO 9001:2021- ja ISO 14001 -sertifioidussa tehtaassamme Wenzhoussa, Kiinassa. Valmistusprosessi on erityisesti mukautettu ekokaasun käsittelyyn – toisin kuin SF6-tuotantolinjoilla.

Vaiheittainen tuotantoprosessi

1. Säiliön valmistus

● 3 mm ruostumaton teräs (AISI 304) – laserleikattu, robottitaivutettu, hitsattu automaattisella MIG-prosessilla.

● 100 % heliumvuodon tunnistus: Tyhjiökammioon upotettu säiliö; helium spray testi – vuotonopeus <1×10⁻⁶ mbar·L/s (20x tiukempi kuin IEC-vaatimus).

2. Komponenttien kokoonpano

● Kolmiasentoinen kytkinmekanismi koottuna puhdastilaan (luokka 100 000).

● Kuparikoskettimet hopeoidut (15μm paksuus) – varmistaa alhaisen kosketusvastuksen (<30μΩ).

● Suljinmekanismi – ruostumatonta terästä, nokkakäyttöinen.

3. Tyhjiökäsittely

● Säiliö lämmitetty 80°C:seen tyhjiössä (<10 Pa) 8 tunniksi – poistaa kosteuden (tavoite <10ppm).

● Estää sisäisen kondensoitumisen ja eristeiden hajoamisen.

4. Ekokaasutäyttö

● Kaasuseos valmistettu erillisessä sekoitusasemassa (tarkkuus ±1 %).

● C5-FK-seokselle: C5-FK (fluoroketoni) + CO₂ + O2 (jäännös).

● Täyttöpaine: 0,04 MPa suhteellisesti 20 °C:ssa.

● Jokainen säiliö on sarjanumeroitu kaasukoostumustarralla.

5. Lopullinen sähkötestaus

● Tehon taajuuden kesto: 42kV/1min (12kV yksiköt).

● Salamapulssi: 75kV huippu (1,2/50μs).

● Osittainen purkaus: <5pC 1,2Ur:lla (12kV = 14.4kV testijännite).

● Kosketinvastusmittaus: Kirjattu testitodistukseen.

● Mekaaninen toimintatesti: 50 avaus/kiinni -sykliä – ei kaasun paineen muutosta.

6. Lukitusvarmennus

● Kaikki mekaaniset lukitukset testattu mittarin tapeilla – voimamittaus kirjattu.

7. Pakkaus

● Kaasulla täytetty yksikkö suljettu kuljetuskorkilla venttiilissä.

● Painemittari suojattu vaahtomuovilla

Laadunvalvonnan virstanpylväät

Huoltopalvelu ja takuu

Takuuaika:

12 kuukautta käyttöönottopäivästä tai 18 kuukautta toimituspäivästä (sen mukaan kumpi tulee ensin).

Takuu kattaa:

1. Kaikki mekaaniset osat (kytkinmekanismi, lukitukset, maadoituskytkin, merkkivalot)

2. Kaasusäiliön eheys (vuoto valmistusvirheestä)

3. Ensisijaiset ja toissijaiset kontaktit

4. Ekokaasun koostumus (jos tehtaan täyttö poikkeaa todistuksesta)

5. Painemittari ja tiheysmittari

Ei kuulu:

1. Virheellisen varastoinnin tai asennuksen aiheuttamat vauriot (esim. laitteen pudottaminen)

2. Ulkoinen korroosio, joka johtuu aggressiivisesta ympäristöstä (esim. kemiantehdas)

3. Luonnon teot (maanjäristys, tulva, salama)

4. Kulutustarvikkeet (sulakkeet, merkkivalot, akut)

Usein kysytyt kysymykset

Q1: Mitä kaasua tarkalleen ottaen käytetään ympäristöystävällisessä kaasueriste RMU:ssa?

V: Lugao Power tarjoaa kaksi vaihtoehtoa:

● Vaihtoehto A (säästö): N₂ + 10 % SF₆ -sekoitus – GWP ≈ 2 350 (edelleen 90 % pienempi kuin puhdas SF₆).

● Vaihtoehto B (vihreä premium): C5-FK (fluoroketoni) + CO₂ + O₂ – GWP < 600, ei PFAS:ää, sopii projekteihin, joilla pyritään vähentämään riippuvuutta korkean GWP:n SF₆ -eristyskaasuista.

Molemmat ovat myrkyttömiä, syttymättömiä ja IEC 62271-200:n hyväksymiä.

Q2: Onko kaasun suorituskyky identtinen SF6:n kanssa?

V: Kyllä, samalla käyttöpaineella (0,04-0,05 MPa), dielektrinen lujuus ja kaaren sammutuskyky ovat yhtä suuret. Ympäristöystävällinen RMUmme läpäisee samat tyyppitestit kuin SF6-yksiköt: 42kV kestävyys, 20kA oikosulku ja 50 mekaanista toimenpidettä.

Q3: Mitä tapahtuu, jos kaasu vuotaa? Onko se vaarallista työntekijöille?

V: Ekokaasu on myrkytöntä (toisin kuin SF6, joka voi tuottaa myrkyllisiä sivutuotteita kaaressa). Suuret vuodot suljetuissa tiloissa voivat kuitenkin syrjäyttää hapen. Lugao Powerin RMU sisältää matalapainehälyttimen. Jos laukeaa, tuuleta huone ennen sisäänkäyntiä. Kaasu itsessään on turvallista hengittää pieninä määrinä (samoin kuin CO₂-palosammuttimen purkaukset).

Q4: Voinko täyttää kaasua tarvittaessa paikallisesti?

V: Säiliö on suljettu käyttöikää varten --- sinun ei koskaan tarvitse täyttää uudelleen normaaleissa olosuhteissa (vuotonopeus <0,1 % vuodessa). Jos venttiili kuitenkin vaurioituu, Lugao Power tarjoaa täyttöpakkauksia tarkalla kaasuseoksella. Emme suosittele paikallisen SF6:n käyttöä – se tuhoaisi ympäristötarkoituksen.

Q5: Onko ympäristöystävällinen kaasueriste RMU kalliimpi kuin SF6?

V: Alkuperäiset ostokustannukset ovat noin 8-12 % korkeammat kaasuseoksen ja erillisen tuotantolinjan ansiosta. Kuitenkin:

1. Vältät tulevat SF6-palautuskustannukset

2. Olet oikeutettu vihreiden rakennusverokannustimien saamiseen (esim. Singaporessa, EU).

3. Monet laitokset maksavat nyt palkkion SF6-vapaasta kojeistosta hankintapisteissään.

4. Yli 20 vuoden elinkaari, Lugaon eco-RMU on kustannusneutraali tai halvempi.

Q6: Mitä sertifikaatteja tällä RMU:lla on?

V: Täydelliset IEC 62271-200 -tyyppitestit (KEMA-sertifioitu). Lisätiedot:

● ISO 14001 (valmistusympäristön hallinta)

● CE-merkintä

● Kiinan GB/T 3906

Kysymys 7: Voinko jälkiasentaa olemassa olevaan SF6 RMU -paneeliin ekokaasulla?

V: Ei, kaasunkäsittelyjärjestelmä, tiivisteet ja paineasetukset ovat erilaisia. Kuitenkin Lugao Powerinkaasueristetty RMUon samat ulkomitat ja virtakiskovälit kuin useimmissa standardeissa SF6 RMU:issa. Tämä mahdollistaa "drop-in" vaihdon ilman rakennustöitä.

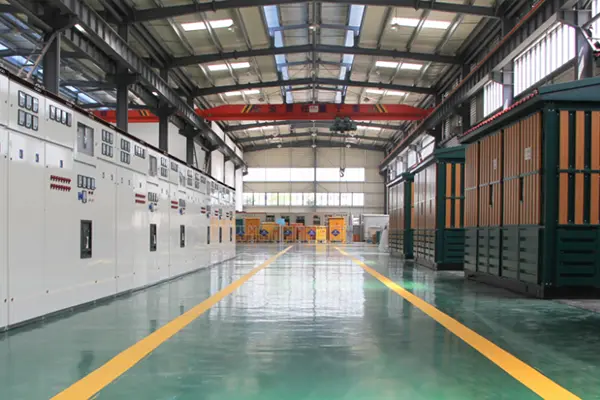

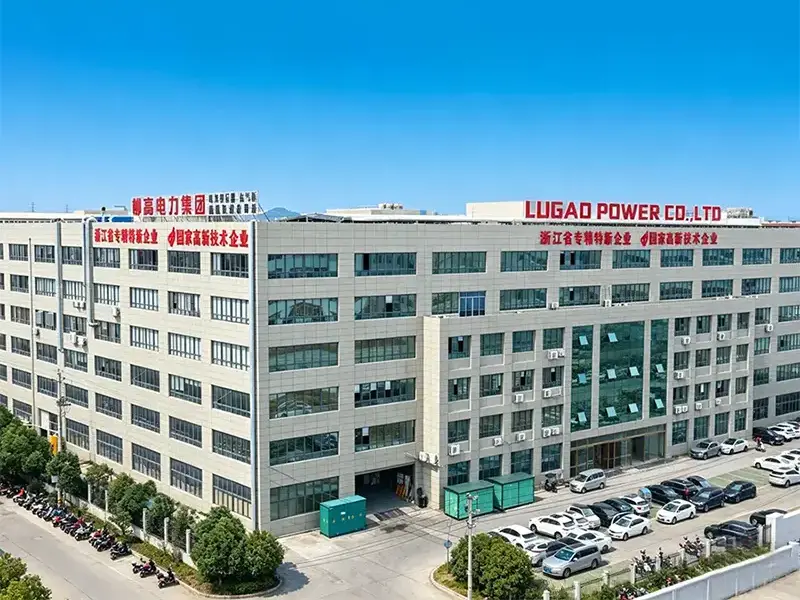

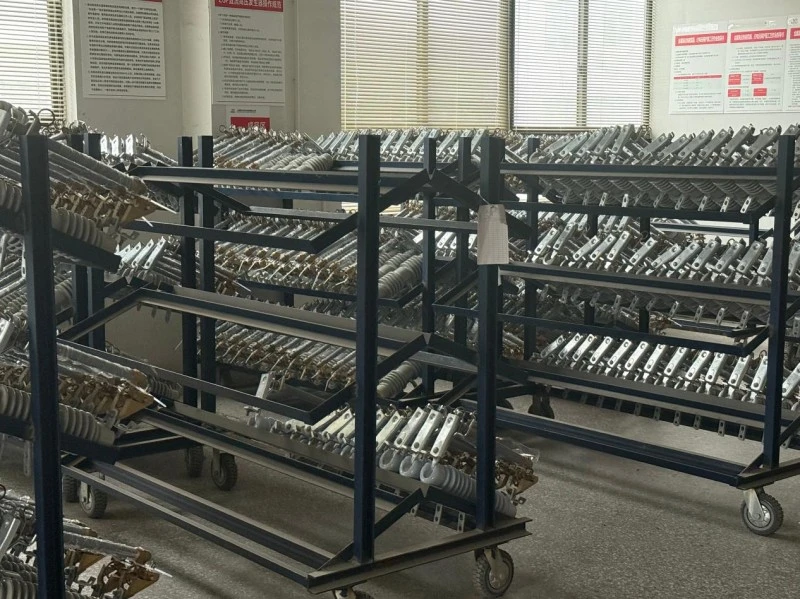

Lugaon tehdas
