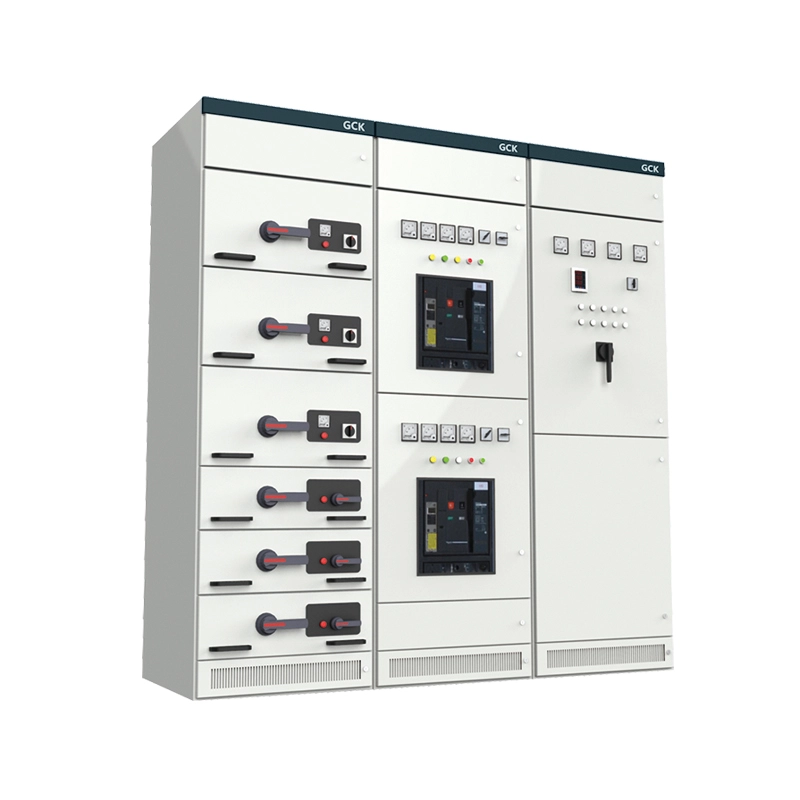

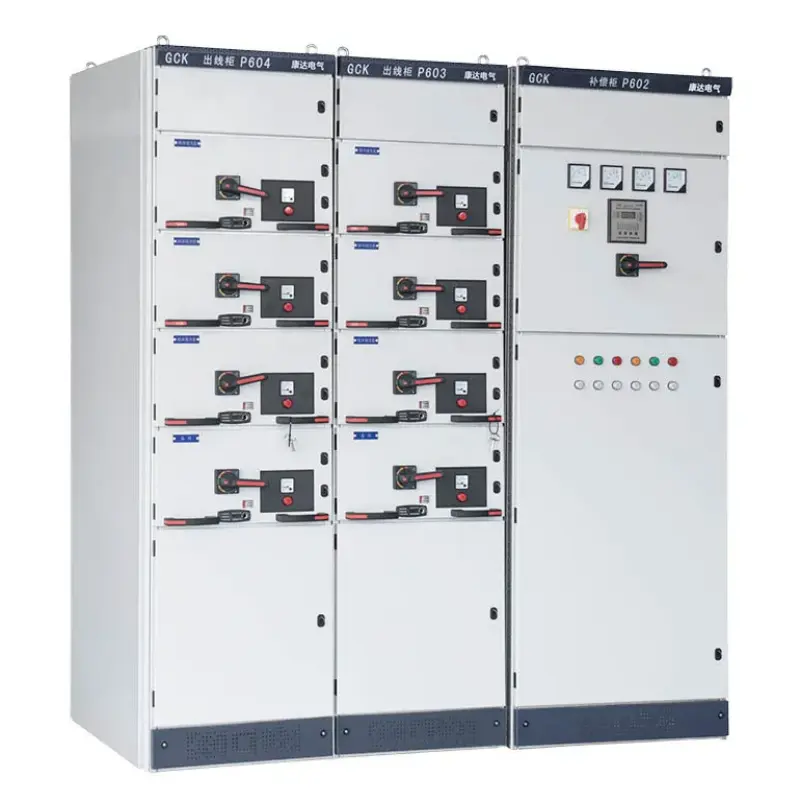

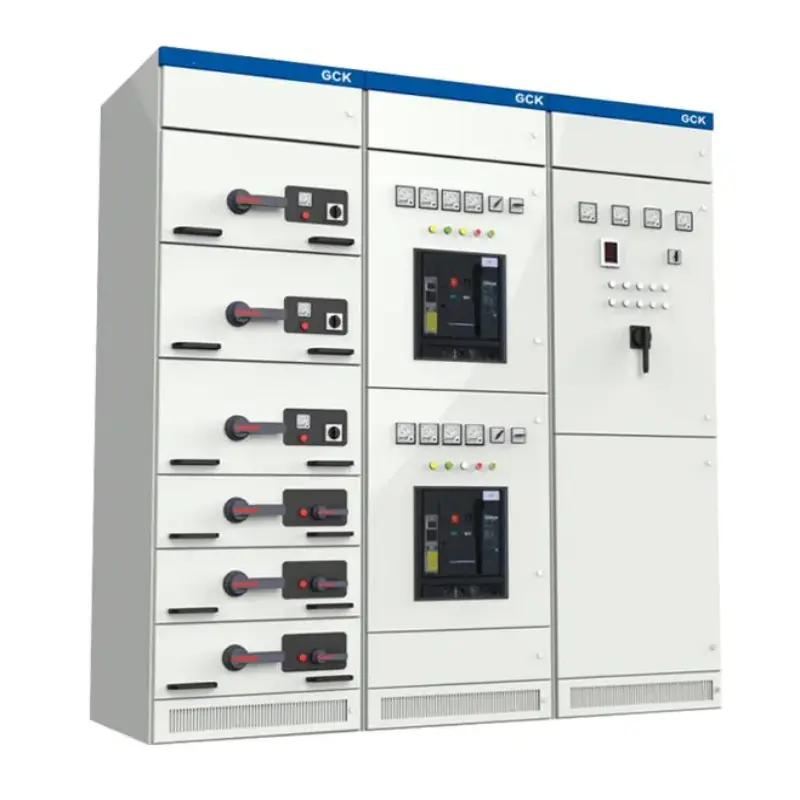

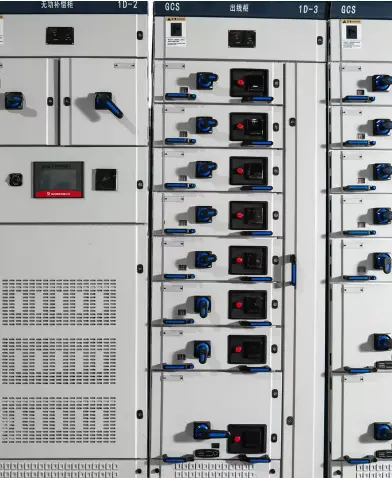

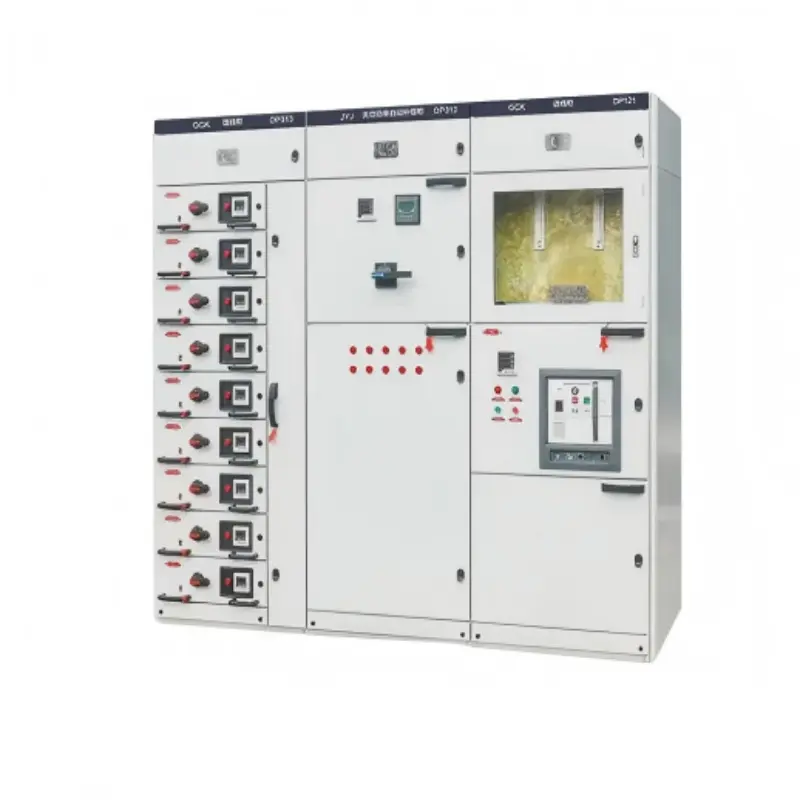

GCK C-profiilinen kokoonpano Taloudellinen kytkinkaappi

GCK C-profiilikokoonpano Taloudellinen kytkinkaappi on aPienjännitteiset (690 V asti) koteloidut kojeistotkäyttäen pultattua C-profiilista teräsrunkoa. C-profiilit ovat kylmävalssattuja, valmiiksi rei'itettyjä galvanoituja teräskanavia, joissa on 25 mm:n modulaarinen reikäristikko, mikä mahdollistaa asennuksen ilman hitsausta tai erikoistyökaluja.

Mitä tämä tuote tekee?

● Tehonjako – Toimittaa turvallisesti virran päälähteestä syöttölaitteisiin, moottoreihin, valaistuspaneeleihin ja muihin kuormiin.

● Drawer functionality – Houses withdrawable drawers (circuit breakers, contactors, soft starters) that can be swapped while the main busbar stays live, minimizing downtime.

● Uudelleenkonfigurointi paikan päällä – Lisää tai siirrä osia helposti irrottamalla päätylevyt, pultamalla uusia kennoja ja pidentämällä virtakiskoja yksinkertaisilla sarjoilla.

● Suojaus ja eristys – Tarjoaa mekaaniset lukitukset, ikkunaluukut ja konfiguroitava erotusmuoto (lomake 2b, 3b tai 4b).

Räätälöintiasetukset

Pohjimmiltaan tämä kaappi tarjoaa nykyaikaisen ulosvedonkytkinlaitteettoiminnallisuus – turvallinen huolto, suuri tiheys ja modulaarisuus – lähtötason hintaan. Se on ihanteellinen pienille ja keskisuurille teollisuuslaitoksille, liikerakennuksille, infrastruktuuriprojekteille ja budjettitietoisille jälkiasennuksille, joissa laadusta ei voida tinkiä.

Tuoteparametrit (erittely)

Alla on GCK C-profiilikokoonpanon taloudellisen kytkentäkaapin tärkeimmät tekniset tiedot. Arvot perustuvat vakiokokoonpanoihin, ja niitä voidaan räätälöidä projektin erityisvaatimuksia varten.

Tuoteominaisuudet ja sovellukset (K&A-muoto)

GCK C-profiilikokoonpano Taloudellinen kytkinkaappi erottuu ainutlaatuisella yhdistelmällään taloudellisuutta, joustavuutta ja todistettua suorituskykyä. Alla vastaamme asiakkaiden yleisimpiin kysymyksiin sen ominaisuuksista ja sopivista sovelluksista.

Kysymys 1: Mikä tekee C-profiilin suunnittelusta hitsattua kytkinlaitetta taloudellisemman?

V: Kolme syytä: (1) Pultattava runko eliminoi kalliit hitsauslaitteet. (2) Esirei'itetty 25 mm:n ristikko poistaa mukautetun porauksen. (3) Vaurioituneet profiilit voidaan vaihtaa yksitellen, ei koko runkoa. Kun ostat GCK C-profiilikokoonpanon taloudellisen kytkinkaapin, maksat arvosta, et ylisuunnittelusta.

Q2: Onko pultattu rakenne riittävän vahva teollisuusympäristöihin?

V: Kyllä. Oikein kiristettynä (M8:18Nm, M10:35Nm) se täyttää IEC 61439-2:n ja kestää 50 kA oikosulkuvoimia ilman pysyviä muodonmuutoksia. Äärimmäiseen tärinään (esim. meistopuristimet tai laivat) suosittelemme hitsattuaMNS-sarja. GCK C-profiili on enemmän kuin riittävä 95 %:lle teollisuus/kaupallisista kohteista.

Q3: Miten galvanoitu pinta eroaa jauhemaalauksesta?

V: Lävistyksen jälkeinen kuumasinkitys peittää kaikki pinnat – leikatut reunat ja reiät mukaan lukien – tasaisella ≥65 μm sinkkikerroksella. Se ei lohkeile tai syöpy, kun sen taakse tihkuu kosteutta, mikä on parempi kuin jauhemaalaus kosteissa ympäristöissä (esim. vedenkäsittely, tekstiilitehtaat). Jos väriä tarvitaan, galvanoidun kerroksen päälle voidaan maalata jauhemaalaus.

Q4: Mitkä ovat yleisimmät sovellusskenaariot?

V: Perustuu tuhansiin maailmanlaajuisiin asennuksiin, GCK C-profiilikokoonpano Taloudellinen kytkinkaappi on yleisimmin käytössä:

Pienet ja keskisuuret teollisuuslaitokset: elintarvike-, muovi-, metalli- ja tekstiilitehtaat

Liikerakennukset: kauppakeskukset, hotellit ja toimistorakennukset

Veden ja jäteveden käsittely: pumppuasemat, kastelu- ja suolanpoistojärjestelmät

Retrofit projects: replacing old fixed switchboards with modern draw-out switchgear

Väliaikaiset voimalaitokset: rakennustyömaat, kaivosleirit ja tapahtumasähköjärjestelmät

Tuotantotiedot ja kilpailuedut

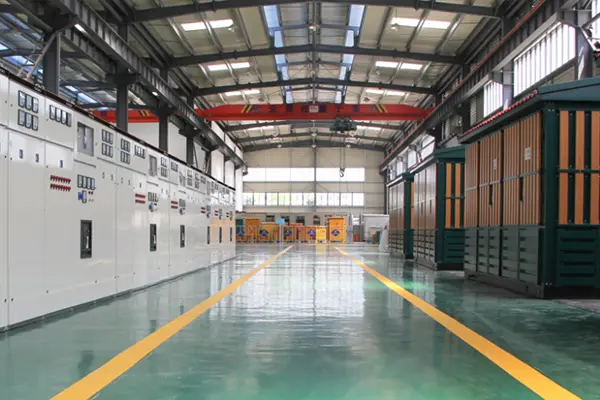

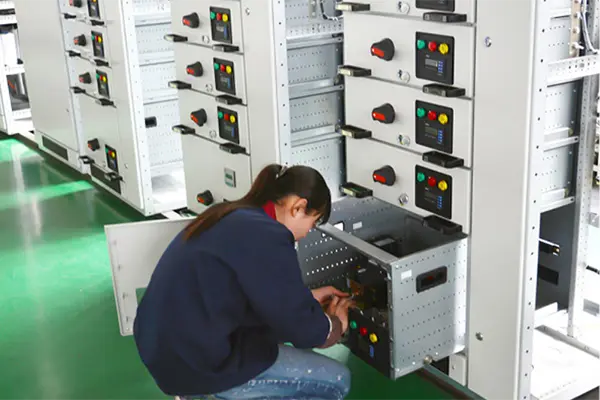

Tuotantotiedot – Kuinka rakennamme GCK C-profiilikokoonpanon Taloudellinen kytkinkaappi

Valmistamme Lugao Power Co., Ltd.:ssä jokaisen GCK C-profiilikokoonpanon taloudellisen kytkinkaapin johdonmukaisuuden, kestävyyden ja helposti koottavan.

1. C-profiilin valmistus:Japanilaisen standardin Q235B 2,0 mm teräskela → CNC-lävistys 25 mm ristikko → kylmämuovattu C-muoto (±0,3 mm tarkkuus) → leikattu pituuteen → kuumasinkitty (≥65 μm, ASTM A123).

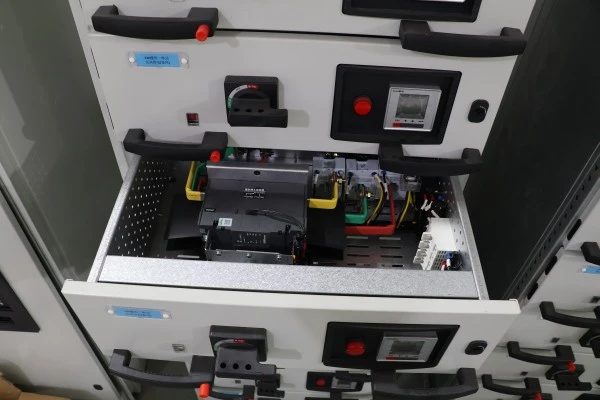

2. Laatikon teline:2,5 mm galvanoitua terästä paikoituskuopilla ja nailonrullilla. Hyväksyy 8E/2-24E laatikot sovitinlevyn kautta. Kolmiasentoinen mekaaninen lukitus (kytketty/testattu/eristetty) riippulukolla.

3. Laatikosto:1,5 mm teräksinen etupaneeli, RAL 7035 jauhemaalaus, laserkaiverrettu etiketti. Kahva O/I-ilmaisimella. Ensisijaiset koskettimet: hopeoitu kupari (≥10μm), jousitettu tulppaanimuotoilu. Toissijainen johdotus: 2,5 mm² PVC-kuparilanka numeroiduilla holkilla. Tehdastestattu jatkuvuuden, eristyksen ja mekaanisen toiminnan suhteen.

4. Virtakiskojärjestelmä:ETP-kupari (98 % IACS), hopeoidut liitokset kiristetty 35–40 Nm. Kiskot tuettu 500 mm välein (tiukempi kuin tyypillinen 800 mm). Pystysuuntaiset virtakiskot kytketään pultattujen kuparilinkkien kautta.

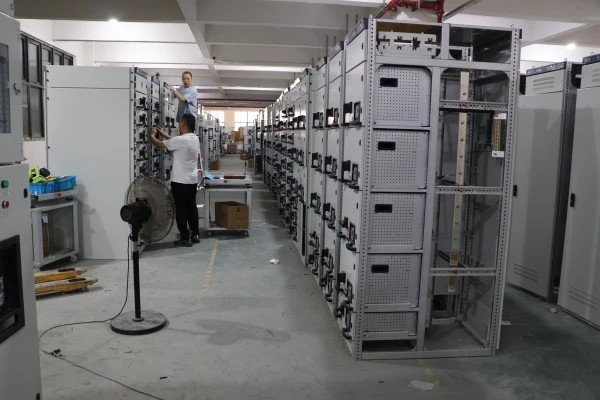

5. Kokoaminen ja testaus:Vääntömomenttiohjattu kokoonpano. Jokainen testattu yksikkö: dielektrinen (2,5kV/1min), jatkuvuus, mekaaninen lukitus ja lämpötilan nousu 1,1-kertaisella nimellisvirralla. Mukana tehdastestiraportti.

Huoltopalvelu – Yhden vuoden takuu

Takuuaika:12 kuukautta käyttöönottopäivästä, mutta enintään 18 kuukautta toimituspäivästä.

Mitä kattaa: Kaikki valmistusvirheet, mukaan lukien:

● C-profiilin muodonmuutos nimellismekaanisen kuormituksen alaisena

● Laatikon lukitusvirhe (virheellinen asettaminen tai poistaminen estetty)

● Ensisijaisen koskettimen kuluminen yli 0,5 mm takuuaikana

● Tehdaskokoonpanosta johtuvat toissijaiset johdotusvirheet tai löysät päätteet

● Galvanoidun pinnoitteen kuorinta (edellyttäen, että siinä ei ole ulkoista hankausta)

Mitä ei kata: Vahinko, joka johtuu virheellisestä asennuksesta, luvattomista muutoksista, tyyppikilven arvot ylittävästä toiminnasta, fyysisestä vaikutuksesta, korroosiosta, joka johtuu kemiallisesta altistumisesta, jota ei ole määritelty tilauksessa, tai ylivoimaisesta esteestä (salama, tulva, tulipalo jne.).

Vastaussitoumus:

● Tekninen etätuki:8 työtunnin sisällä sähköpostitse, WhatsAppilla tai videopuhelulla.

● Varaosien toimitus:48 tunnin sisällä takuuvaatimuksista (tavallinen kuriiri).

Jokaisen lähetyksen mukana toimitettavat asiakirjat:

1. Tehdastestiraportti (dielektrisyys, jatkuvuus, lämpötilan nousu)

2. Kokoonpanopiirustus ja yksiviivainen kaavio

3. Laatikon aikataulu, jossa luetellaan kunkin laatikon arvot ja toiminnot

4. Vääntömomenttitiedot paikan päällä tapahtuvaa uudelleenkokoonpanoa varten (KD-tilaukset)

5. Käyttö- ja huolto-opas
