GGD Modulaarinen kiinteä tyyppinen pienjännitekytkinlaite

Määritelmä ja ydinidentiteetti

GGD Modulaarinen kiinteä tyyppinen pienjännitekytkinlaite on sisätiloissa, lattialla seisova, metallikoteloitu kojeistokokoonpano. Se on suunniteltu erityisestipienjännitteinen AC-virranjakelukolmivaiheisissa teollisissa ja kaupallisissa sähköjärjestelmissä. Sähkönjakeluhierarkian perustuotteena se sijoittuu muuntajan toisioliittimien ja lopullisten haarajakokeskusten väliin ja toimii asennuksen ensisijaisena tehokeskuksena.

Tuoteparametrit

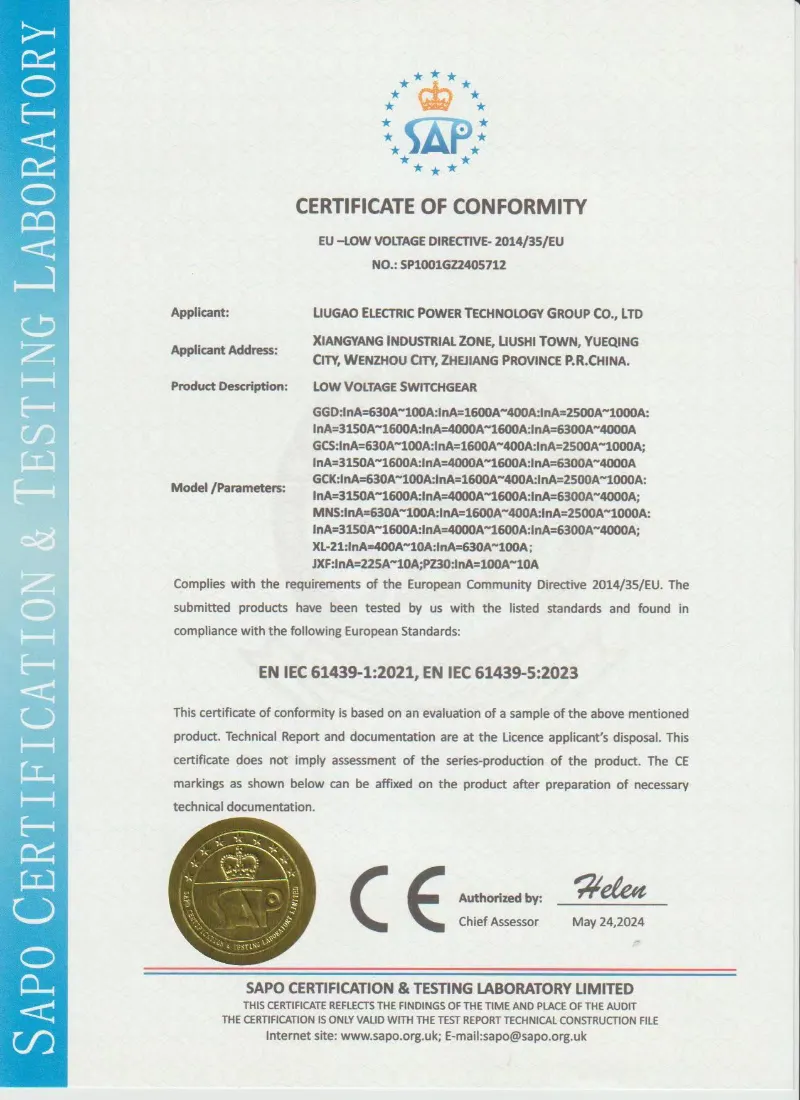

Sertifiointi ja laadunvarmistus

Lugaovalmistaa GGD kiinteän tyyppisiä pienjännitekojeistoja projektin teknisten vaatimusten ja sovellettavien pienjännitekojeistostandardien mukaisesti. Rutiinitarkastus- ja testiraportit voidaan toimittaa ennen toimitusta vahvistetun teknisen sopimuksen mukaisesti.

• IEC 61439-1/2 -pohjainen suunnittelu ja testaus
• GB/T 7251 -pohjainen valmistus ja tarkastus
• Tehon taajuuden kestotesti
• Eristysresistanssitesti
• Johdotuksen ja toiminnan tarkastus
• Lämpötilan nousun tarkistus kokoonpanon mukaan
• Rutiinitestiraportti ennen lähetystä
• Tehdastarkastuskuvia saatavilla pyynnöstä

Kiinteä asennusfilosofia

Toisin kuin ulosvedettävät kojeistot, joissa toiminnalliset yksiköt voidaan vetää ulos liukumäistä, GGD käyttää pysyvästi kiinteää asennuskonseptia:

● Kaikki ensisijaiset laitteet – ilmakatkaisijat (ACB:t), koteloidut katkaisijat (MCCB:t) ja erotuskytkimet – on pultattu suoraan jäykille asennuslevyille.

● Laitteiden ja virtakiskojen väliset sähköliitännät on johdotettu kiinteästi pultatuilla kuparilinkeillä tai kaapeliliitännöillä, ei pistokoskettimilla.

● Tämä kiinteä lähestymistapa eliminoi liukumekanismeihin liittyvän mekaanisen monimutkaisuuden, kustannukset ja huollon, mikä tekee siitä ihanteellisen vakaisiin, pitkäaikaisiin asennuksiin, joissa piirien asennot muuttuvat harvoin.

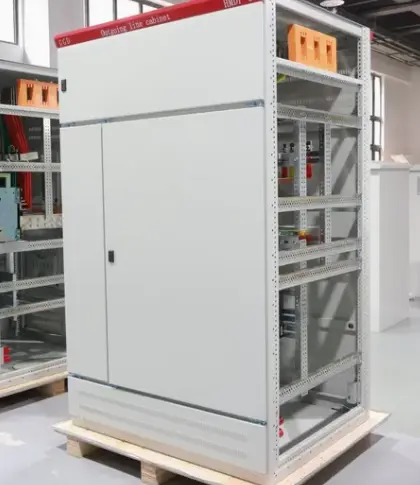

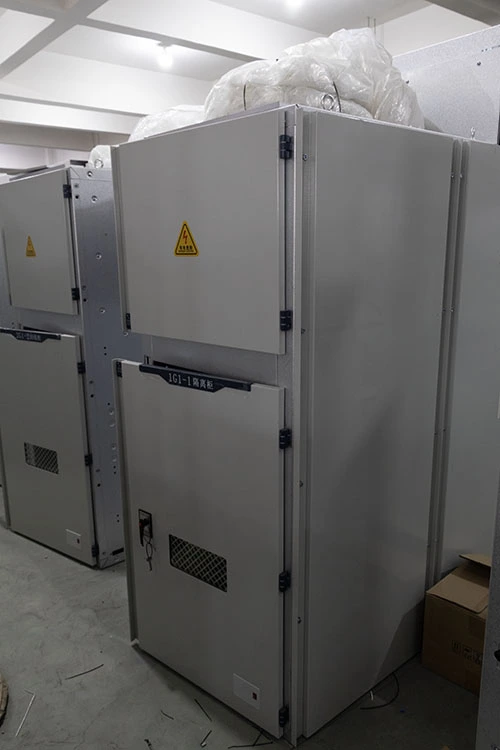

Modulaarinen kotelorakenne

● Kotelo on rakennettu standardoiduista modulaarisista kennoista, joilla kullakin on sama korkeus ja syvyys:

● Kehyksen mitat: 2200 mm (K) × 600/800/1000/1200 mm (L) × 600/800 mm (S)

● Jokainen kenno on itsenäinen hitsattu teräsmoduuli, joka voidaan ruuvata vierekkäin jatkuvaksi kytkentäkaappisarjaksi.

● Kennot luokitellaan toiminnallisesti tuloyksiköiksi (syöttö-vastaanotto), väyläliitin (väyläliitäntä) tai syöttöyksiköiksi (lähtevä jakelu).

Tuotteen edut

Etu 1 – rakenteen kestävyys

Vahvistettu 8MF-teräsrunko auttaa säilyttämään mekaanisen vakauden vahvistetun oikosulkusuojauksen alaisena. Nimellishuippukestävyysvirta: 63kA. Kaapin runko on suunniteltu tukemaan projektikohtaisia ​​oikosulkukestävyysvaatimuksia. Nimellishuippukestävyysvirta voidaan konfiguroida vahvistetun sähkösuunnittelun mukaan.

Etu 2 – Modulaarinen ja nopea käyttöönotto

Standardoidut tulo-, liitin- ja syöttökentät. Sama korkeus/syvyys. Nopea projektikonfigurointi asettamalla vakioyksiköt vierekkäin. Vähentää asennusaikaa ja suunnittelun monimutkaisuutta.

Etu 3 – Kustannustehokas elinkaari

Kiinteä asennus (ei ulosvetomekanismeja) alentaa alkukustannuksia. Ei laatikon liukuja, pistokoskettimia tai monimutkaisia ​​lukituksia. Minimaalinen huolto, kilpailukykyiset kokonaiskustannukset.

Etu 4 – Optimoitu lämmönhallinta

Luonnollinen konvektiojäähdytys: alasäleiköt + ylhäältä tuuletettu kattokansi. Luo savupiippuvaikutelman – kuuma ilma nousee ulos, viileä ilma imeytyy sisään. Ei tuulettimia, ei melua, ei ylimääräistä huoltoa.

Etu 5 – Yksinkertaistettu huolto ja käyttö

Säätimet, mittarit, osoittimet etuovessa ergonomisella korkeudella. Katkaisijakahvoihin pääsee käsiksi avaamatta ovea. Tilava sisäinen asettelu erillisellä virtakiskolla, katkaisijalla, kaapeliosastoilla – helppo silmämääräinen tarkastus.

Tuotteen ominaisuudet

Ominaisuus 1: Monikerroksinen jauhemaalausjärjestelmä

Jokainen teräspaneeli käy läpi viisivaiheisen esikäsittelyn (rasvanpoisto, huuhtelu, fosfatointi, passivointi ja kuivaus) ennen kuin se saa yhtenäisen sähköstaattisen epoksipolyesterijauhemaalin. Tämä pinnoite tarjoaa erinomaisen tartunta- ja kosteudenkestävyyden, mikä varmistaaGGD Modulaarinen kiinteä tyyppinen pienjännitekytkinlaitesäilyttää ulkonäkönsä ja korroosiosuojansa jopa trooppisissa tai kosteissa teollisuusympäristöissä.

Ominaisuus 2: Läpinäkyvät kaariesteet

Polykarbonaattisuojat päävirtakiskon ja laiteosastojen välillä. Tarjoaa näkyvän, fyysisen erotuksen käyttäjän turvallisuuden takaamiseksi tarkastuksen aikana, samalla kun mahdollistaa visuaalisen varmistuksen virtakiskon kunnosta.

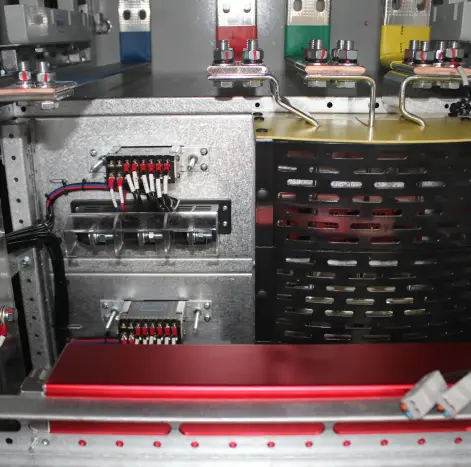

Ominaisuus 3: Tilava kaapelin päätealue

● Suuri pohjakaapelilokero avoimella tiivistelevyllä, johon mahtuu suuria virtakaapelin taivutussäteitä. Mukana säädettävät kaapelikiinnikkeet vähentämään sähköliitäntöjen rasitusta.

Ominaisuus 4: Integroitu maadoituskisko

Jatkuva kuparinen maadoituskisko kulkee koko kokoonpanopituudella esiporatuilla pisteillä kennoa kohti. Yksinkertaistaa saapuvien ja lähtevien piirien paikan päällä tapahtuvaa maadoitusta, mikä varmistaa järjestelmän maadoituksen yhteensopivuuden.

Ominaisuus 5: Ulkoinen kahva riippulukolla

Pääkatkaisijan kahvat on asennettu ulospäin, lukittava OFF-asentoon. Mahdollistaa turvallisen mekaanisen LOTO:n huollon aikana ja tarjoaa selkeän visuaalisen eristyksen.

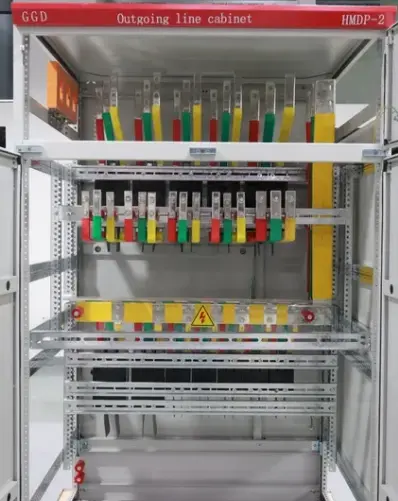

Ominaisuus 6: Joustava virtakiskokokoonpano

Tukee ylä-/alakaapelin sisäänvientiä ja 3P4W- tai 3P5W-jakelua. Vaihekiskot on merkitty selkeästi vakiovärikoodeilla (keltainen, vihreä, punainen, sininen nollalle) johdotusvirheiden minimoimiseksi.

Tuotesovellus

GGD modulaarista kiinteän tyyppistä pienjännitekytkinlaitetta käytetään laajalti useilla aloilla, joilla luotettava kiinteä jakelu on etusijalla:

● Kiinteistötekniset palvelut ja infrastruktuuri: Portaiden valaistuksen jakelu kerrostalojen torneissa, maanalaisen pysäköintialueen ilmanvaihdon virtalähde ja kunnallisen katuvalaistuksen ohjauskaapit.

● Teollisuuden apujärjestelmät: Kompressorihuoneen tehopaneelit, ei-kriittiset prosessimoottorien syöttölaitteet sementti- ja kiviainestehtaalla sekä tehtaan varaston jakelukeskukset.

● Veden ja jäteveden käsittely: Pumppuasemien moottorin syöttölaitteet raakaveden ottoa ja käsiteltyjen jätevesien poistoa varten sekä kemikaalien annostelulaitteiden virtalähde.

● Uusiutuva energia: AC-yhdistäjäpaneelit ja apuvoimanjakelukeskukset maahan asennetuilla aurinkovoimaloilla.

● Kaupalliset tilat: Varageneraattorin synkronointi- ja jakelupaneelit ostoskeskuksissa ja LVI-jäähdyttimen syöttöpaneelit yliopiston kampuksen energiaasemilla.

● Tilapäinen ja rakennusvoima: Tilapäiset sähkönjakelulaatikot ja rakennusnostimen virtalähdepaneelit, joissa kiinteä luja rakenne tarjoaa paremman kestävyyden kuin kevyemmät paneelimallit.

Pakkaus ja toimitus

Jokainen GGD-pienjännitekojeistokaappi on suojattu ruosteenestokalvolla, vaahtomuovipehmusteella ja vanerin vientipakkauksella. Kaapin pohja voidaan suunnitella trukkien käsittelyyn kuljetusvaatimusten mukaan.

Pakkaus: joustava kalvo, kosteudenkestävä suoja ja vanerin vientikotelo

Toimitus: FOB Ningbo, CIF-suuret satamat tai EXW saatavilla

Kaapin kiinnitys: sisäosat vahvistettu ennen toimitusta

Asiakirjat: mukana pakkausluettelo, kytkentäkaavio ja testiraportti

Huoltopalvelu

Tekninen tuki asennukseen ja käyttöönottoon

Kytkentäkaavion ja asettelupiirustuksen tuki

Varaosien opastus katkaisimille, mittareille ja ohjauskomponenteille

Takuuehdot vahvistetun tilaussopimuksen mukaisesti

Usein kysytyt kysymykset

Kysymys 1: Mitä eroa on kiinteän GGD-kytkinlaitteiston ja GCS/MNS-vetokytkinlaitteen välillä?

GGD käyttää kiinteästi asennettuja katkaisijoita ja kiinteästi langallisia liitäntöjä, kun taas GCS tai MNS käyttää ulos vedettävää laatikkoyksikköä. GGD on kustannustehokkaampi vakaissa jakelujärjestelmissä, joissa piirejä ei tarvitse vaihtaa usein.

Q2: Voiko GGD-kaappia mukauttaa yksirivisen kaavioni mukaan?

Kyllä. Lugao voi konfiguroida tulo-, syöttö-, väyläkytkimen, mittaus- ja kondensaattorikompensointikaapit sähkökaavion ja komponenttimerkin vaatimusten mukaan.

Q3: Mitä komponenttimerkkejä voidaan käyttää?

Yleisiä vaihtoehtoja ovat ABB, Schneider, Siemens, CHINT, Delixi tai muut projektikohtaiset tuotemerkit budjetista ja teknisistä vaatimuksista riippuen.

Q4: Mitä asiakirjoja toimitetaan ennen lähetystä?

Voimme toimittaa asettelupiirroksia, kytkentäkaavioita, rutiinitestiraportteja, pakkausluetteloita ja tuotekuvia ennen lähetystä vahvistetun tilauksen mukaan.
