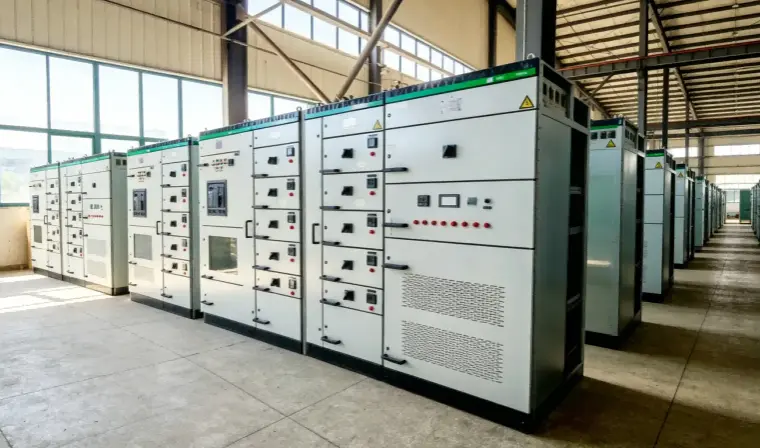

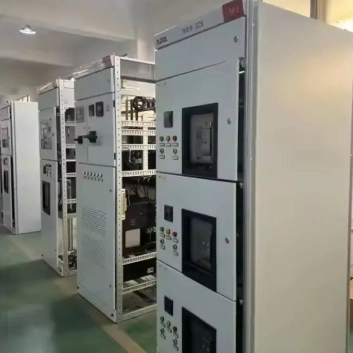

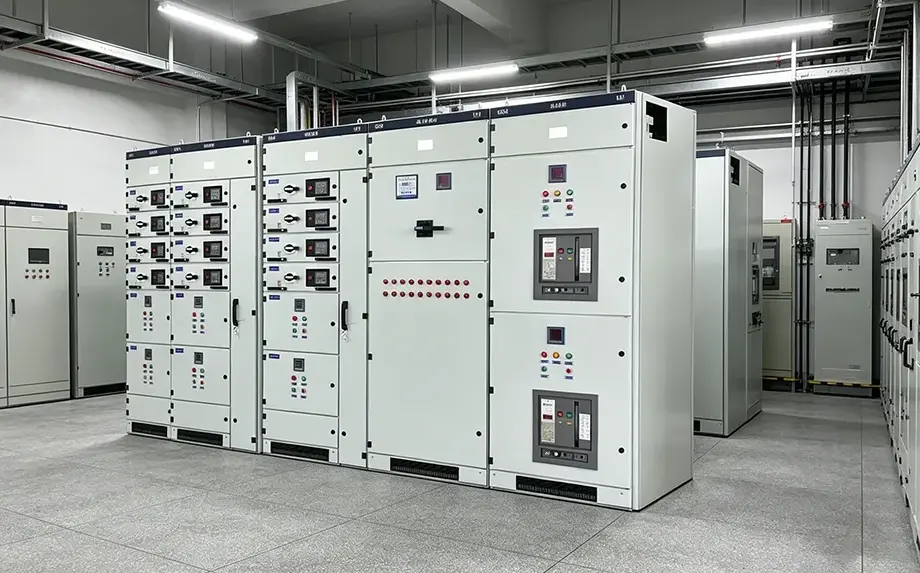

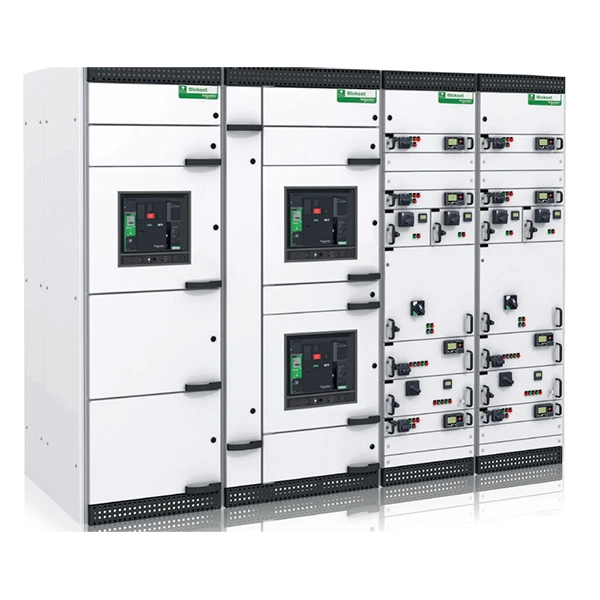

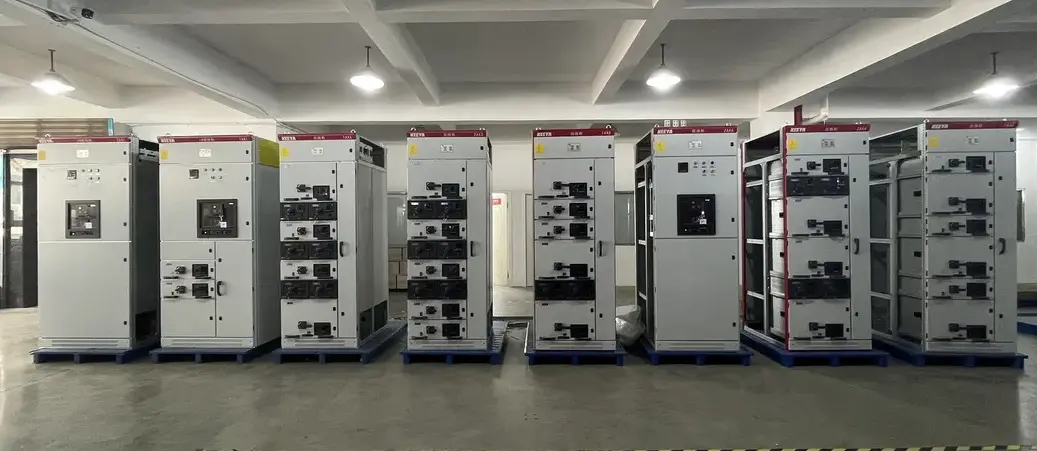

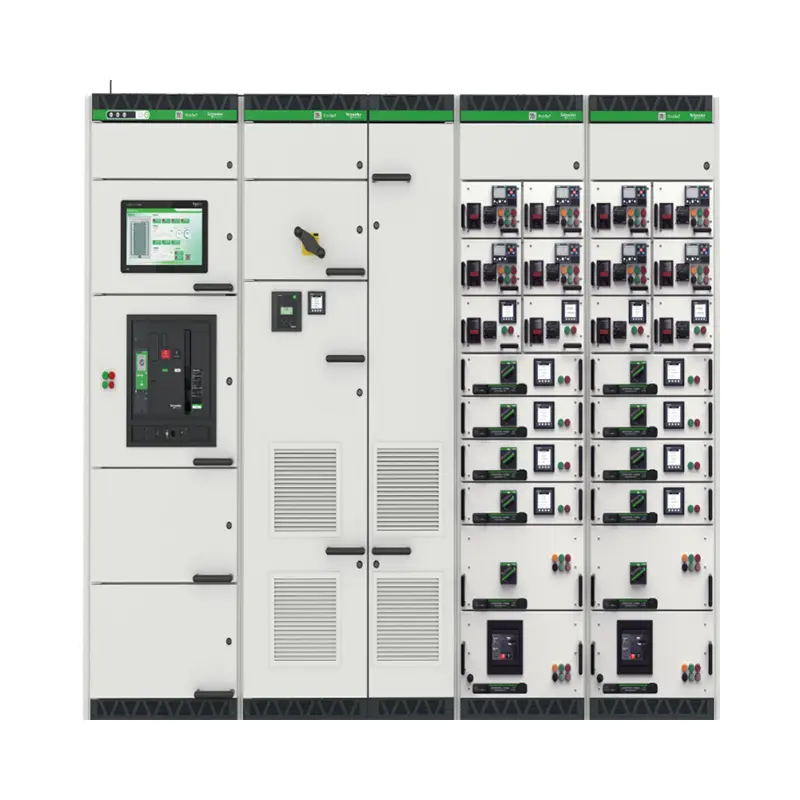

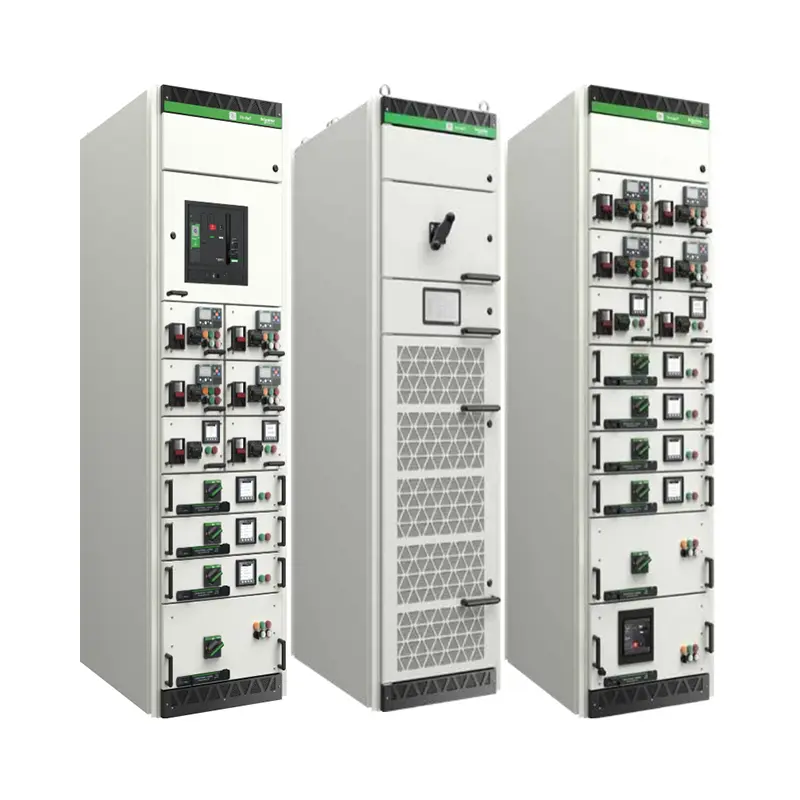

Älykäs virranjakelulaatikkotyyppinen paneelikytkinlaite

Lugao Power Co., Ltd.:n älykäs virranjakelulaatikkotyyppinen paneelikytkinlaite on tehokas pienjännitekokoonpano, jossa yhdistyvät älykäs suojaus, mittaus ja tiedonsiirto. Toisin kuin perinteiset kiinteät paneelit, tämä laatikkotyyppinen versio mahdollistaa jokaisen piiriyksikön asettamisen tai poistamisen ilman koko järjestelmän sammuttamista. Jokaisessa laatikossa on oma katkaisija, ohjain ja anturit. "Älykäs" ominaisuus tulee sisäänrakennetuista virranlaadun analysaattoreista, Modbus TCP/IP- tai Profibus-tiedonsiirrosta ja automaattisista vikahälytyksistä. TheKojeistotsopii AC 690V, 50/60Hz järjestelmiin, nimellisvirta 6300A asti. Se täyttää IEC 61439-1/2- ja GB/T 7251 -standardit.

Tuotteen ominaisuudet ja sovellus (Q&A-muodossa)

Tämä osio käsittelee ostajien yleisiä huolenaiheita ja korostaa älykkään virranjakelulaatikon tyyppisten paneelikytkinlaitteiden teknisiä etuja.

Q1: Kuinka laatikkomekanismi parantaa ylläpitoa?

V: Laitteessa on kolmiasentoinen vetolaatikko (kytketty/testattu/irrotettu), jossa on mekaaniset lukitukset. Voit vaihtaa viallisen laatikon alle 60 sekunnissa sammuttamatta viereisiä piirejä. Tämä on kriittisten tilojen älykkään virranjakelulaatikkotyyppisen paneelikytkinlaitteen tärkein etu.

Q2: Mitä "älykkäitä" toimintoja on sisäänrakennettu?

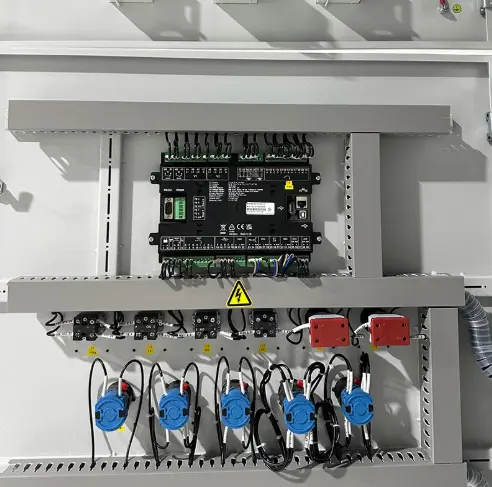

A: Real-time voltage, current, power factor, and harmonics monitoring. Automatic alarm on overload, short circuit, or temperature rise. Tietolokit voidaan viedä RS485:n tai Ethernetin kautta. Remote trip/close control from a central SCADA system.

Kysymys 3: Onko laatikkomekanismi luotettava useiden lisäysten jälkeen?

V: Kyllä. Jokainen laatikko on testattu 5 000 mekaanisen ja 1 000 sähköisen toimenpiteen osalta ilman suorituskyvyn heikkenemistä. Koskettimet on hopeoitu jousipaineella.

Q4: Mihin tämä tuote voidaan asentaa?

Sovellusluettelo:

1. Palvelinkeskukset: Redundanttisille tehopoluille ja minimaaliselle MTTR:lle (Mean Time To Repair).

2. Sairaalat: Kriittiset elämää ylläpitävät piirit vaativat keskeytymätöntä virtaa.

3. Teollisuuslaitokset: Moottorinohjauskeskukset (MCC) kuljettimille, pumppuille ja kompressoreille.

4. Kaupalliset kompleksit: Mallin valaistus ja LVI-jakelu.

5. Uusiutuva energia: Aurinko- ja tuulivoiman integrointi älyverkkopalautteen kanssa.

Tuoteparametrit (erittely)

Tuotantotiedot (laatu ja valmistus)

1. Kotelo: 2,0 mm kylmävalssattu teräslevy, sähkösinkitty ja jauhemaalattu (RAL 7035). Korroosionkestävyys > 500 tuntia suolasuihkutesti.

2. Laatikon mekanismi: Erittäin tarkat ohjauskiskot itselukittuvalla kahvalla. IP20 sormiturvallinen suoja laatikkolokeroiden sisällä.

3. Virtakiskojärjestelmä: Suorakaiteen muotoiset kuparikiskot (98 % IACS-johtavuus), täysin eristetty lämpökutisteholkeilla.

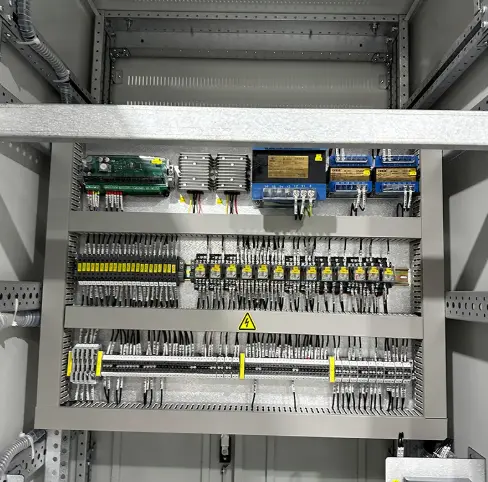

4. Johdotus: UL1015 tai 60245 IEC-sertifioidut kaapelit, jotka on merkitty kaksoisnumeroilla ja värikoodeilla.

5. Testaus: Jokainen koottu yksikkö käy läpi:

● Dielektrisen jännitteen kesto (3000 V AC 1 min)

● Ensisijainen ja toissijainen injektiotesti

● Laatikon mekaaninen toimintatesti

● Lämpötilan nousutesti täydellä nimellisvirralla

Pakkaus & Toimitus

1. Pakkaus:

Jokainen laatikko on yksitellen kääritty antistaattiseen PE-kalvoon. Pääpaneeli on suojattu reunasuojain ja kiinnitetty kaasutetulle puulavalle. Kaikki kotelot on päällystetty kuplamuovilla ja PP-kudotulla kankaalla. IP54-luokiteltuihin ulkoyksiköihin on lisätty vedenpitävä laminoitu kansi.

2. Toimitusmerkki:

● ugao Power -logo, tilausnumero, paino, mitat ja "Fragile-Electronic Components" -tarra.

3. Toimitus:

● Valmistuksen läpimenoaika: 25–35 työpäivää piirustuksen hyväksymisen jälkeen.

● Satama: Shanghai / Ningbo.

● Toimitus: Merirahti (FCL tai LCL), lentorahti kiireellisiin varalaatikoihin.

Usein kysytyt kysymykset

Q1: Voinko ostaa yhden laatikon varaosana ostamatta koko paneelia?

V: Kyllä. Lugao Power Co., Ltd. sells individual intelligent drawers. We can manufacture a matching spare drawer according to the original drawing, drawer label, circuit configuration and component model. Final compatibility should be confirmed during the technical review stage.

Kysymys 2: Tukeeko älykkään virranjakelulaatikon tyyppinen paneelikytkinlaite etänollausta vian jälkeen?

V: Kyllä, viestintämoduulin kautta. Käyttäjä voi katkaista etäyhteyden, diagnosoida vian ja muodostaa yhteyden uudelleen (jos paikalliset turvakoodit sen sallivat). Kuitenkin manuaalista tarkastusta suositellaan edelleen oikosulkumatkoille.

Q3: Mikä on laatikoiden enimmäismäärä paneelia kohden tuotteessasi?

V: 160A laatikoille voimme asentaa jopa 24 yksikköä 2200 mm korkeaan paneeliin. 630A laatikoille, enintään 12 yksikköä. Asettelu noudattaa Form 4b -erottelua, mikä tarkoittaa, että jokainen laatikko on täysin eristetty omassa metalliosastossaan.

Q4: Tarjoatko asennus- ja käyttöönottopalvelua?

V: Tarjoamme videoiden etäkäyttöönoton vakiona. Valinnainen: Lugaon insinöörien suorittama käyttöönotto paikan päällä (matkakulut + päivähinta, 1 vuoden takuun pidennys sisältyy hintaan).*

Q5: Voitko integroida kolmannen osapuolen katkaisijoita, kuten Mitsubishi tai LS?

V: Ehdottomasti. Laatikon runko on suunniteltu hyväksymään useimmat suuret merkit: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT ja muut. Määritä vain katkaisijan malli ostaessasi.

Huoltopalvelu ja takuu

Takuuaika: 12 kuukautta (1 vuosi) lähetyspäivästä.

Tänä aikanaLugao Power Co., Ltd.kattaa kaikki valmistusvirheet, mukaan lukien laatikkomekanismit, älykkäät ohjaimet ja viestintämoduulit. Kulutustarvikkeet (valot, sulakkeet) eivät sisälly.
