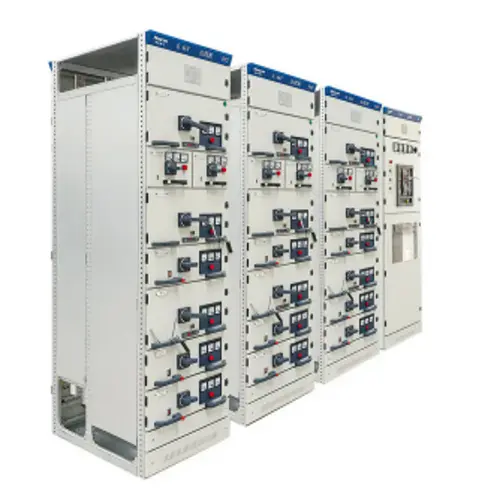

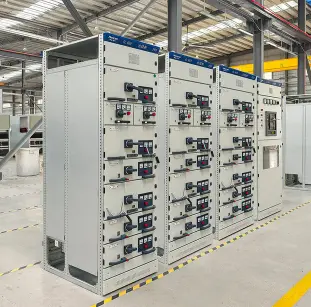

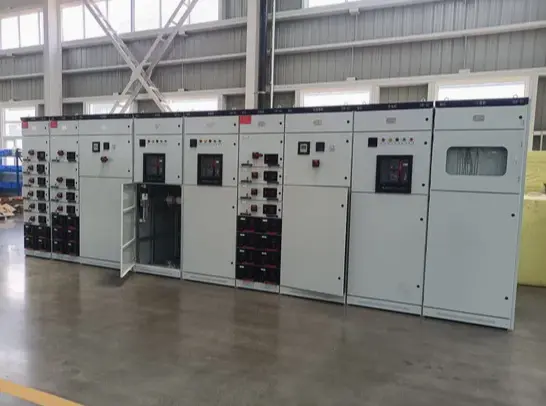

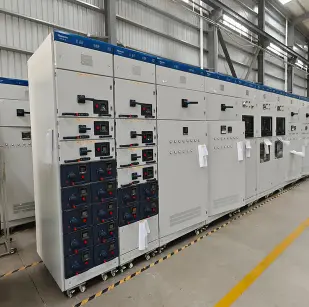

MCS-matalajännitteinen älykäs laatikkokaappikytkinlaite

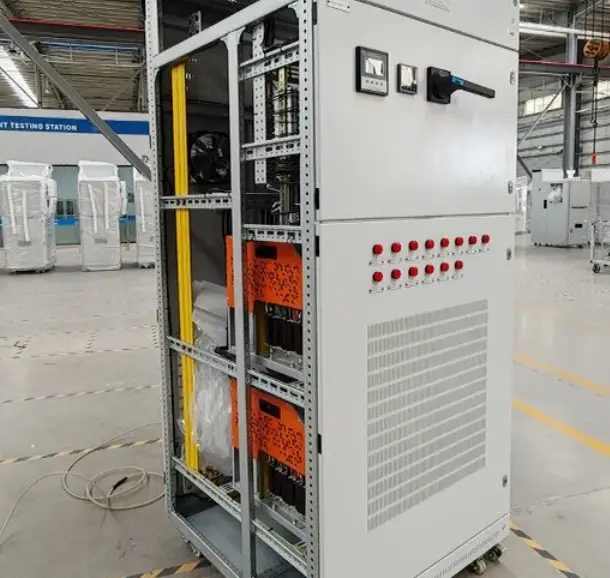

MCS Low Voltage Intelligent Drawer Cabinet -kytkinlaite on aPienjännitteiset (690 V AC asti) koteloidut kojeistotälykkääseen tehonjakoon ja moottorin ohjaukseen suunniteltu kokoonpano. Jokainen toiminnallinen yksikkö – mukaan lukien syöttökatkaisijat, moottorin käynnistimet, kondensaattorin kytkentämoduulit ja instrumentointiyksiköt – on sijoitettu täysin ulos vedettävään teräslaatikkoon, joka liitetään kiinteään telineeseen, jossa on itsekohdistuvat ensisijaiset ja toissijaiset koskettimet.

Mitä se tekee?

● Jakaa virran turvallisesti useisiin alavirtapiireihin

● Ohjaa moottoreita (käynnistys, pysäytys, peruutus, nopeuden säätö pehmokäynnistimen tai VFD:n kautta)

● Suojaa laitteita oikosululta, ylikuormitukselta ja maasulkukoordinaatiolta

● Valvoo energiatietoja paikallisesti sisäänrakennetun LCD-näytön kautta jokaisessa laatikossa tai etänä RS485/Modbus/Ethernet IP:n kautta

● Antaa ennakoivia huoltovaroituksia, kun havaitaan koskettimien kuluminen, lämpötilan nousu tai epänormaali laatikon asento

Pohjimmiltaan tämä kaappi muuttaa perinteisen pienjännitekeskuksen älykkääksi, kommunikoitavaksi ja ylläpidettäväksi omaisuudeksi.

Tuoteparametrit

Tuotteen ominaisuudet ja sovellukset

MCS-matalajännitteisen älykkään vetokaappikytkimen tärkeimmät ominaisuudet

Tyypilliset sovellukset

● Datakeskukset – reaaliaikainen syöttölaitteen valvonta ja katkaisijan etäkäyttö

● Sairaalat – nopea laatikoiden vaihto ilman, että se vaikuttaa kriittisiin kuormiin

● Vedenkäsittelylaitokset – korkea kosteudensieto ja kondensaation estävät lämmittimet

● Autoteollisuus – moottorin käynnistys ennakoivalla kulumisen ilmaisulla

● Kaupalliset kerrostalot – energian alamittaus asukaskerrosta kohti laatikoittain

Tuotantotiedot

Jokainen Lugao Power Co., Ltd.:n MCS-pienjännitteinen älykäs vetokaappikytkinlaite on rakennettu tarkasti ja yksityiskohtiin huomioimalla:

● Kotelon valmistus: 1,5–2,0 mm sinkittyä terästä, täysin hitsattu runko. Jauhemaalaus RAL 7035, minimipaksuus 70μm. Suolasumutesti ≥400 tuntia ISO 9227:n mukaan.

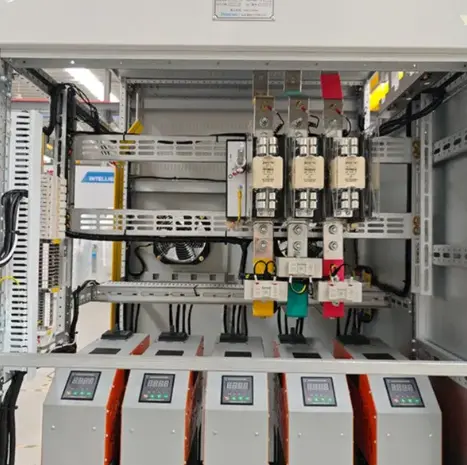

● Virtakiskojärjestelmä: Korkean johtavuuden omaava ETP-kupari (puhtaus 99,9 %). Kaikki liitokset hopeoituja (vähintään 8 μm). Täyseristetyt virtakiskot lämpökutistuvilla holkilla, joiden jännite on 1000 V.

● Laatikon runko: Muotoiltu 2,5 mm:n kylmävalssatusta teräksestä, jossa on korroosionkestävä passivointi. Itsevoitelevat polymeeriohjainkiskot takaavat tasaisen liikkeen > 5000 syklin ajan.

● Ensisijaiset koskettimet: Kupari-volframiseoskärjet jousikuormitteisessa varressa. Hopeoidut kosketuspinnat. Mitoitettu 3 000 sähkökäyttöön ilman uudelleenpinnoitusta.

● Toissijaiset koskettimet: 24-nastainen hopeoitu pistokeliitin, jossa kullanväriset nastat. Kosketinvastus <1mΩ. Arvioitu 10 000 lisäys-/poistosyklille.

● Älykäs elektroniikka: Teollisuusluokan komponentit -25°C - +85°C. Jokainen laatikonohjain käy läpi 72 tunnin palamisen ja kalibroinnin, joka on jäljitettävissä kansallisten standardien mukaan.

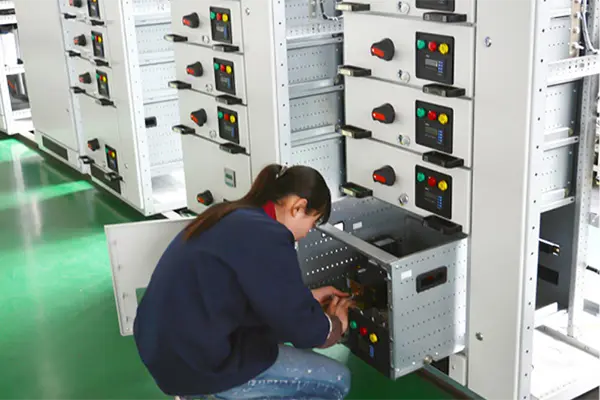

● Tehdastestaus: Jokaiselle yksikölle tehdään dielektrisyystesti (2,5 kV/min), lämpötilan nousutesti (1,1-kertaisella nimellisvirralla) ja toiminnallinen tiedonsiirtotesti. Testiraportit arkistoitu 15 vuotta.

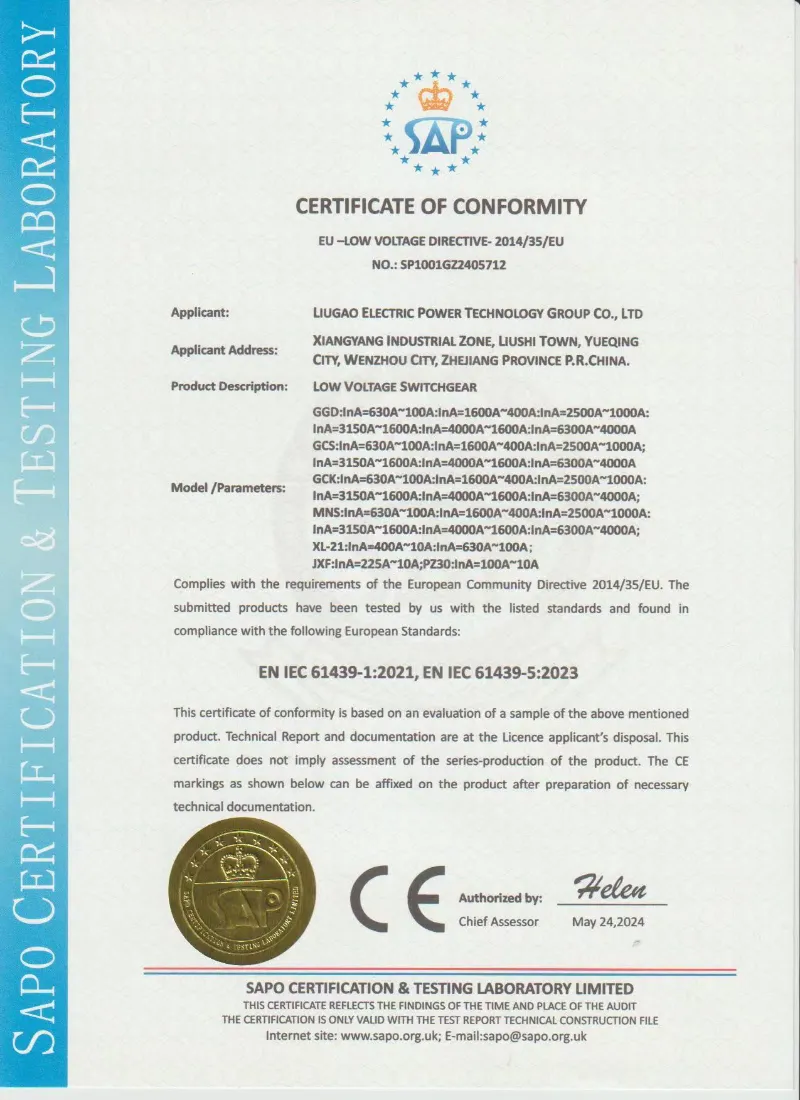

Sertifiointi ja laadunvarmistus – miksi valita Lugao?

Miksi valita Lugao Power?

Räätälöintiasetukset

Usein kysytyt kysymykset

K1: Kestääkö laatikon sisäinen muisti sähkökatkon?

V: Kyllä. Haihtumaton FRAM-siru säilyttää tiedot vähintään 10 vuotta ilman ulkoista virtalähdettä. Ajotunnit, tapahtumalokit ja kontaktien kulumistiedot säilytetään.

Kysymys 2: Onko tiedonsiirtoprotokolla avoin vai patentoitu?

V: Avaa. Käytämme tavallisia Modbus RTU/TCP -rekistereitä (dokumentoitu käsikirjassamme). Voit muodostaa yhteyden mihin tahansa kolmannen osapuolen SCADA-, PLC- tai BMS-järjestelmään ilman lisäyhdyskäytävän lisenssejä.

Q3: Mitä tapahtuu, jos laatikon lämpötila-anturi vioittuu?

V: Ohjain ilmoittaa ”Anturivika” laatikon LCD-näytöllä ja tiedonsiirron kautta. Mekaaninen toiminta säilyy ennallaan. Vaihtoanturisarja voidaan asentaa alle 5 minuutissa ilman laatikon poistamista.

Q4: Voinko tilata varalaatikoita ilman ensisijaista katkaisijaa?

V: Kyllä. Kutsumme tätä "tyhjäksi älylaatikon kuoreksi" – se sisältää rungon, toissijaiset koskettimet, muistisirun ja valvontaelektroniikan, mutta ilman pääkatkaisijaa. Voit asentaa haluamasi katkaisijan myöhemmin.

Q5: Onko yhden vuoden takuu uusittavissa?

V: Kyllä. Tarjoamme takuun jatkosuunnitelman vuosille 2 ja 3.
