Älykäs esiasennettu eurooppalainen muuntaja

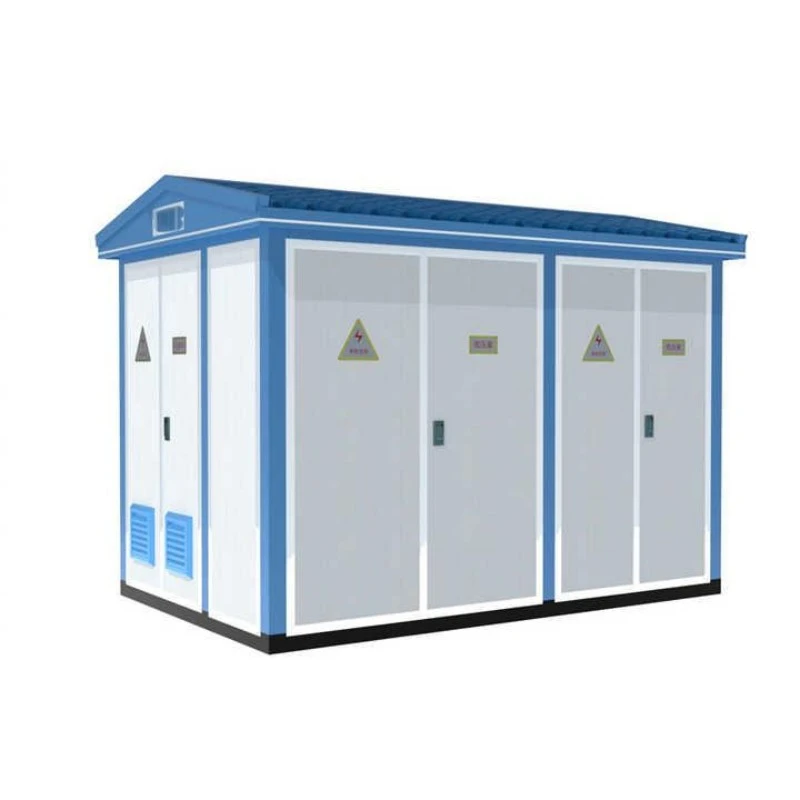

Smart esiasennettu eurooppalaisen tyyppinen muuntaja on tehtaalla koottu, kompakti tehonjakeluyksikkö, joka yhdistääkeskijännitekojeistot, pienjännitejakopaneeli ja öljyupotettu tai kuivatyyppinen muuntaja yhdeksi, suljetuksi koteloksi. Toisin kuin perinteiset maa- ja vesirakentamisen sähköasemat, tämä eurooppalaistyylinen yksikkö on esivalmistettu, testattu ja toimitetaan asennusvalmiina järjestelmänä.

Mitä se tekee?

Se alentaa keskijännitesähkön (yleensä 6kV–35kV) matalajännitetasolle (400V–690V) turvalliseen jakeluun asuinyhteisöihin, liikerakennuksiin, tehtaisiin ja uusiutuvan energian laitoksiin. Smart esiasennettu eurooppalaistyyppinen muuntaja-asema tukee myös älykästä kuorman, lämpötilan ja virranlaadun valvontaa mahdollistaen etäviandiagnoosin ja automaattiset hälytystoiminnot. Tämä tekee siitä ihanteellisen valinnan älykkäille sähköverkoille ja valvomattomille sähköasemille.

Tuotteen edut

1. Älykäs valvonta ja kaukosäädin

Smart esiasennetussa eurooppalaistyyppisessä muuntajassa on valinnainen älykäs pääteyksikkö (ITU), joka kerää reaaliaikaista tietoa jännitteestä, virrasta, tehokertoimesta ja öljyn lämpötilasta. Tiedot voidaan siirtää 4G:n, Ethernetin tai kuituoptiikan kautta keskusvalvomoon, mikä vähentää paikan päällä suoritettavia tarkastuskustannuksia.

2. Pieni jalanjälki ja nopea käyttöönotto

Koska Smart esiasennettu eurooppalaisen tyyppinen muuntaja-asema on esiasennettu tehtaalla, se vaatii vain yksinkertaisen perustuksen paikan päällä. Asennus kestää 1–2 päivää viikkojen sijaan, mikä säästää jopa 60 % rakennustöissä ja maankäytössä.

3. Korkea luotettavuus ankarissa olosuhteissa

Kotelon suojausluokka IP54 (tai korkeampi) ja sen sisällä olevat öljy- tai epoksihartsimuuntajat kestävät pölyä, sadetta, suolasumua ja äärimmäisiä lämpötiloja välillä -25 °C - +40 °C, mikä varmistaa jatkuvan toiminnan aavikoilla, rannikkoalueilla tai korkeilla alueilla.

4. Energiatehokkuus ja alhainen häviö

S11- tai S13-sarjan pienihäviöisillä muuntajilla varustettu Smart esiasennettu eurooppalaisen tyyppinen muuntaja-asema vähentää tyhjäkäyntihäviöitä jopa 30 % perinteisiin yksiköihin verrattuna, mikä alentaa suoraan sähkölaskuja ja hiilidioksidipäästöjä 20 vuoden käyttöiän aikana.

5. Täysin muokattavissa

Tarjoamme joustavia kokoonpanoja: kupari- tai alumiinikäämit, käämikytkimet, automaattinen tehokertoimen korjaus (APFC) ja ylijännitesuojat. Tarvitsetpa 200kVA yksikön huvilaalueelle tai 2500kVA:n teollisuuspuistoon, voimme räätälöidä ratkaisun.

Tuotteen ominaisuus

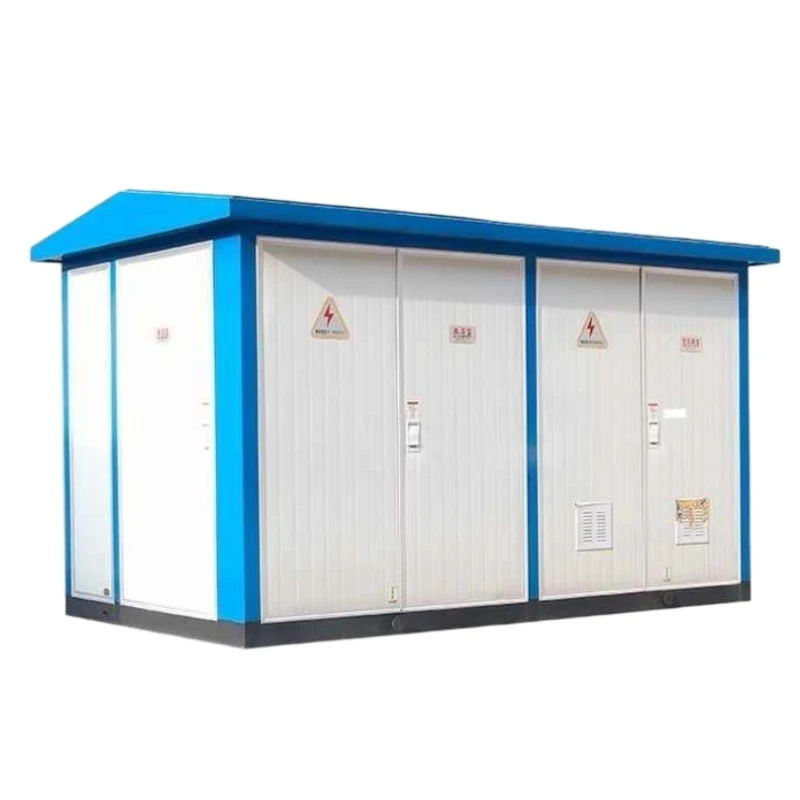

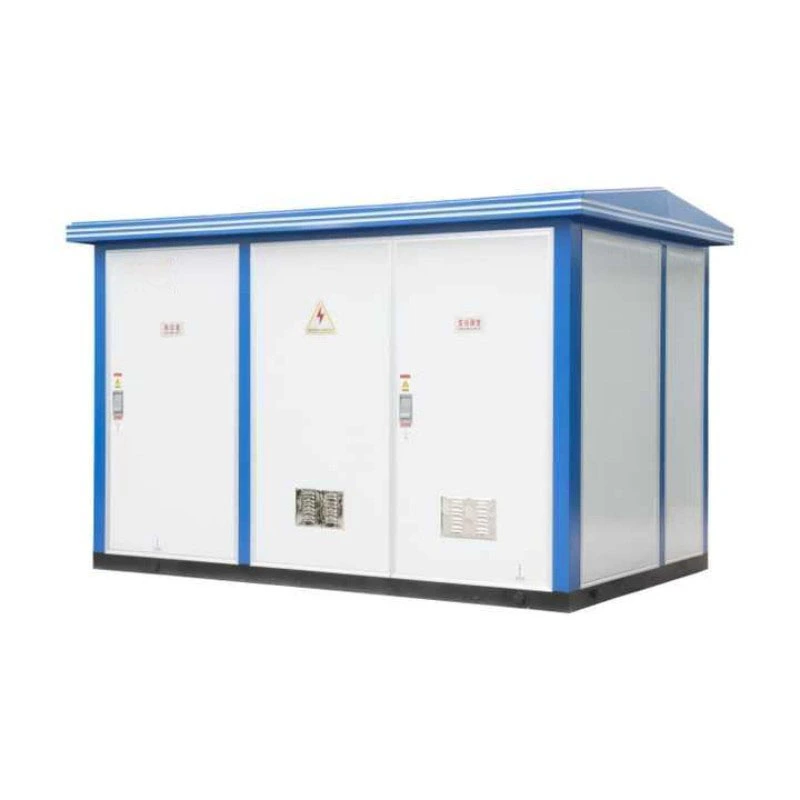

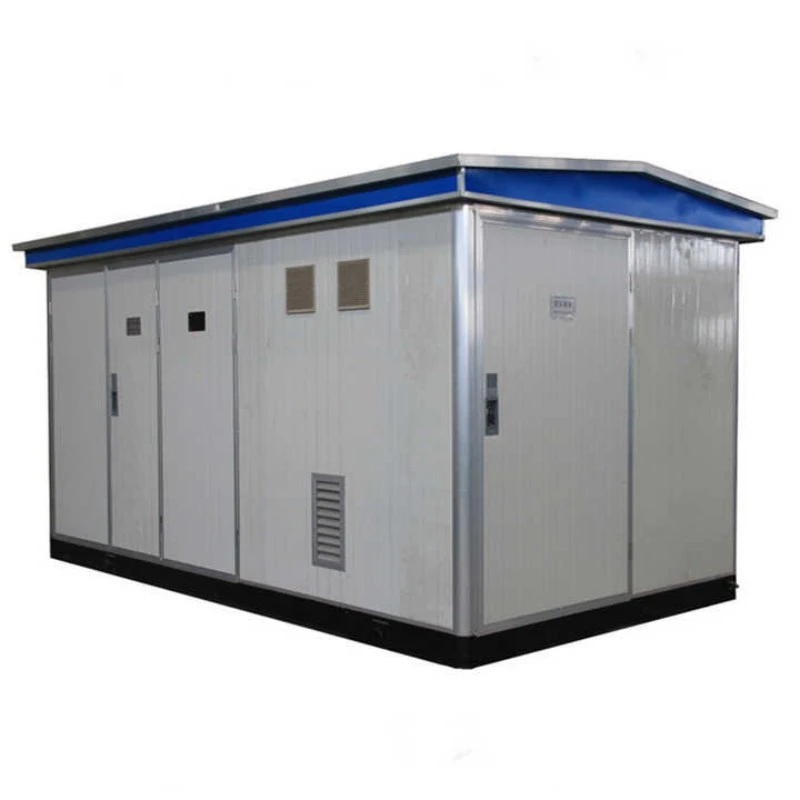

Täysin suljettu ja säänkestävä kotelo --- Valmistettu galvanoidusta teräksestä tai alumiiniseoksesta, päällystetty korroosionestomaalilla, sopii ulkoasennukseen.

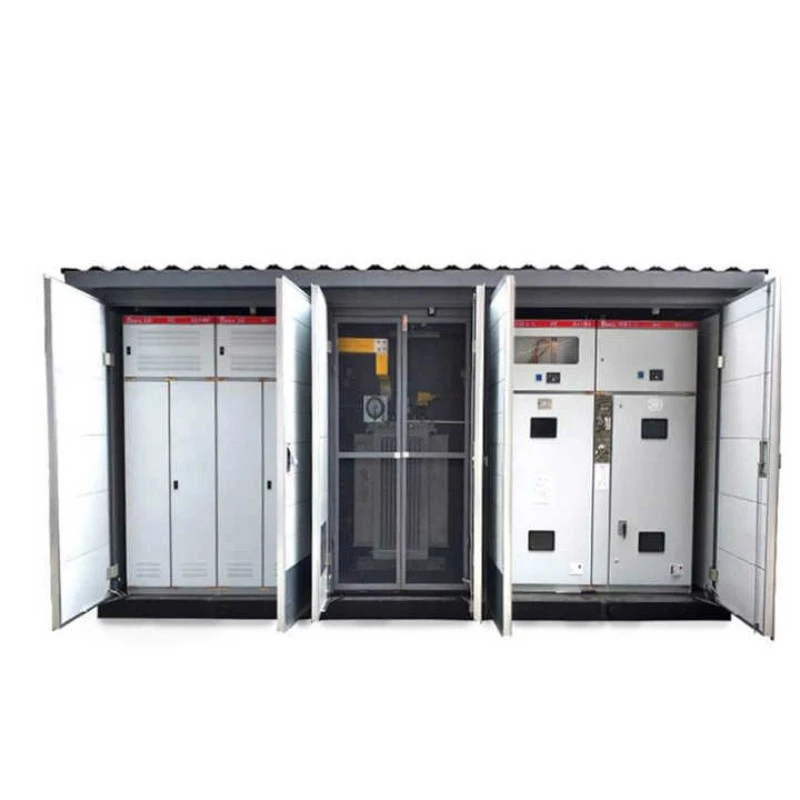

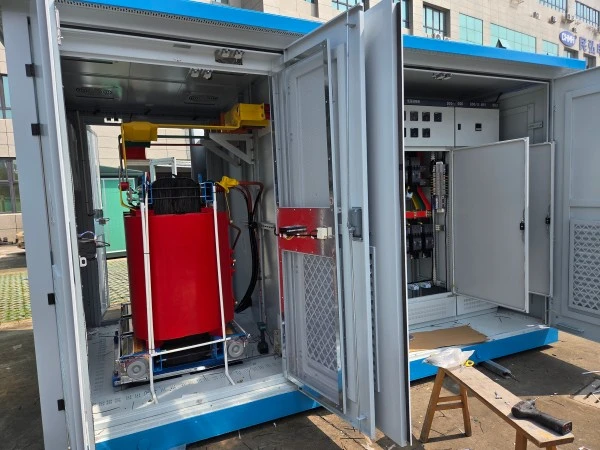

Modulaarinen sisäinen asettelu --- Erilliset lokerot HV-kytkinlaitteille, muuntajalle ja pienjännitejakelulle, joissa mekaaniset lukitukset takaavat käyttäjän turvallisuuden.

Älykäs jäähdytysjärjestelmä --- Lämpötilaohjatut puhaltimet kuivatyyppisiin muuntajiin tai aallotetut patteripaneelit öljyllä upotettuihin yksiköihin, jotka aktivoituvat automaattisesti, kun lämpötila ylittää asetusarvon.

Valokaarisuojaus ja ylikuormitussuoja --- Varustettu SF6- tai tyhjiökatkaisimilla, sulakkeilla ja ylijännitesuojalaitteilla (SPD) IEC 62271-202 -standardien mukaisesti.

Käyttäjäystävällinen käyttöliittymä --- Paikallinen kosketusnäyttö (valinnainen) näyttää reaaliaikaiset tiedot ja vikatiedot, kun taas huoltohenkilöstöllä on etäkäyttö älypuhelinsovelluksen kautta.

Hiljainen toiminta --- Äänitaso ≤ 55 dB(A) asuinkäyttöön, saavutetaan tärinää vaimentavilla kiinnikkeillä ja akustisilla eristyspaneeleilla.

Varkaudenesto- ja turvallisuussuunnittelu --- Raskaat lukot, ovianturit ja valinnainen CCTV-integraatio tekevät Smart esiasennetusta eurooppalaisesta muuntaja-asemasta sopivan etäkäyttöön, ilman valvontaa.

Tuotesovellus

Smart esiasennettua eurooppalaista muuntaja-asemaa käytetään laajalti:

Kaupunkien sähkönjakelu

Asuinkompleksit, ostoskeskukset, hotellit ja sairaalat, joissa tilaa on rajoitetusti ja paloturvallisuus on kriittinen.

Maanalaiset pysäköintialueet tai kattoasennukset hyötyvät sen kompaktista, öljyä suojaavasta suunnittelusta.

Uusiutuvan energian hankkeet

Aurinkovoimapuistot ja maatuulipuistot vaativat nopeaa käyttöönottoa ja säänkestävyyttä. Tämä sähköasema integroituu saumattomasti PV-invertteriin ja tuuliturbiinimuuntimiin.

Infrastruktuuri ja julkiset tilat

Lentokentät, metroasemat, tunnelit ja sillat luottavat sen korkeaan luotettavuuteen ja etävalvontaan, joka varmistaa keskeytymättömän valaistuksen ja ilmanvaihdon.

Teollisuus- ja kaivosalueet

Tehtaat, kemiantehtaat ja kaivokset käyttävät Smart esiasennettua eurooppalaista muuntaja-asemaa eristämään verkkovikoja ja suojaamaan herkkiä koneita.

Väliaikainen ja hätävirta

Rakennustyömaat, katastrofiapuvyöhykkeet ja ulkotapahtumat hyötyvät sen plug-and-play-luonteesta ja helposta siirrettävyydestä.

Tuotantotiedot

Asuminen ja mekaaninen suunnittelu

Smart esiasennetun eurooppalaisen muuntaja-aseman ulkokotelo on valmistettu laserleikatusta, taivutetusta ja hitsatusta teräslevystä. Hitsauksen jälkeen koko kotelolle suoritetaan suihkupuhallus hilseen poistamiseksi, minkä jälkeen sähköstaattinen jauhemaalaus, jonka paksuus on vähintään 80 µm. Tämä tarjoaa C5-M korroosionkestävyyden (ISO 12944) rannikko- tai teollisuusympäristöissä.

Ovet on varustettu polyuretaanitiivisteillä, puristussalvoilla ja irrotettavilla saranoilla. Kalteva katto estää veden kerääntymisen, ja pohjakanavissa on trukkitaskut ja nostokorvakkeet kuljetuksen helpottamiseksi.

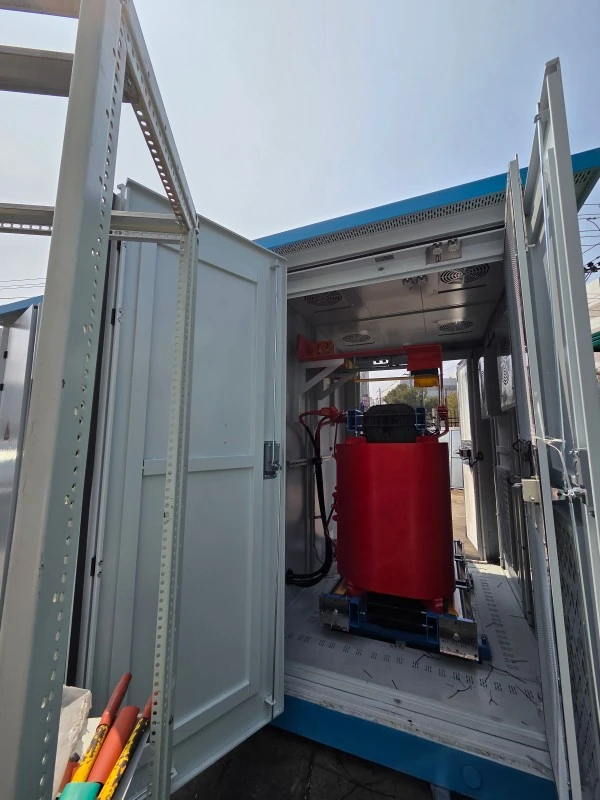

Muuntajan ydin ja käämit

Käytämme erittäin läpäisevää kylmävalssattua rakeorientoitua piiterästä (0,23 mm tai 0,27 mm), joissa on porrasliitokset vähentämään tyhjäkäyntivirtaa. Käämit on valmistettu hapettomasta kuparista tai alumiinifoliosta (pienjännitteelle) ja pyöreästä kuparilangasta (korkeajännitteelle). Kuivatyyppisissä versioissa H-luokan epoksihartsi on tyhjiövalettu tyhjiöjen poistamiseksi ja osittaisen purkauksen saavuttamiseksi <10 pC. Öljyllä upotetuissa versioissa käytämme mineraaliöljyä tai luonnollista esterinestettä, jossa on aallotettu säiliö öljyn paisumisen imemiseksi.

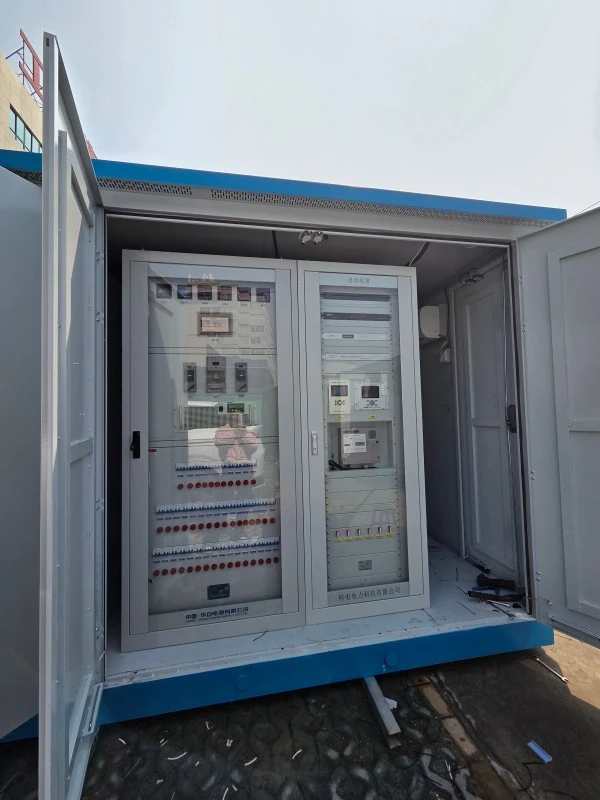

Kojeistot ja virtakiskot

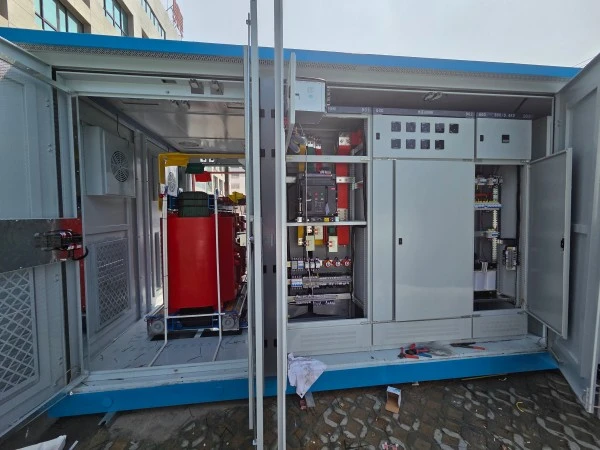

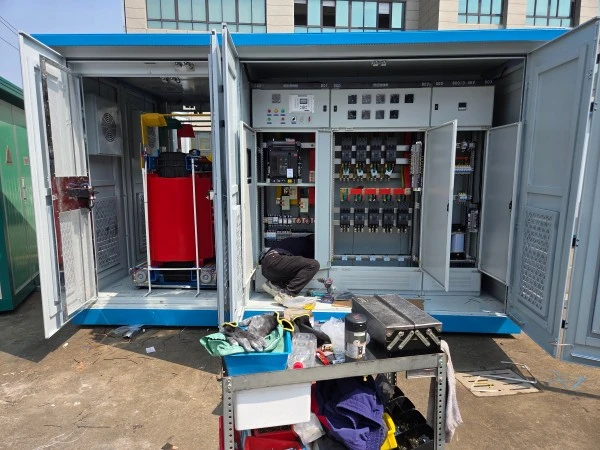

Smart esiasennetun eurooppalaisen tyyppisen muuntaja-aseman sisällä HV-osastossa on kuorman katkaisija tai katkaisija (SF6 tai tyhjiötyyppi), jossa on näkyvät katkaisukoskettimet. LV-osasto sisältää pääkotelon katkaisijan (MCCB), syöttökatkaisijat ja virtakiskojärjestelmän, jonka teho on enintään 4000 A. Kaikki virtakiskot ovat tinattua kuparia lämpökutistuvalla eristeellä.

Älykäs valvontajärjestelmä (valinnainen)

Integroimme älykkään RTU:n (remote terminal unit), joka mittaa kolmivaiheisia jännitteitä, virtoja, pätö/loistehoa ja harmonisia yliaaltoja 31. asteeseen asti. Tiedot kirjataan 5 minuutin välein ja niitä säilytetään 90 päivää. Hälytykset yli-, alijännitteestä, ylilämpötilasta ja oven avaamisesta lähetetään tekstiviestillä tai sähköpostitse.

Laadun testaus

Jokainen Smart esiasennettu eurooppalainen muuntaja-asema käy läpi 100 % tehdastestauksen:

1. Dielektrinen kestotesti (2,5 kV 1 minuutti)

2. Dynaaminen oikosulkutesti (simuloitu)

3. IP54 veden tunkeutumistesti

4. Lämpötilan nousutesti (8 tuntia täydellä kuormalla)

5. Osittainen purkausmittaus (≤10 pC kuivalle tyypille)

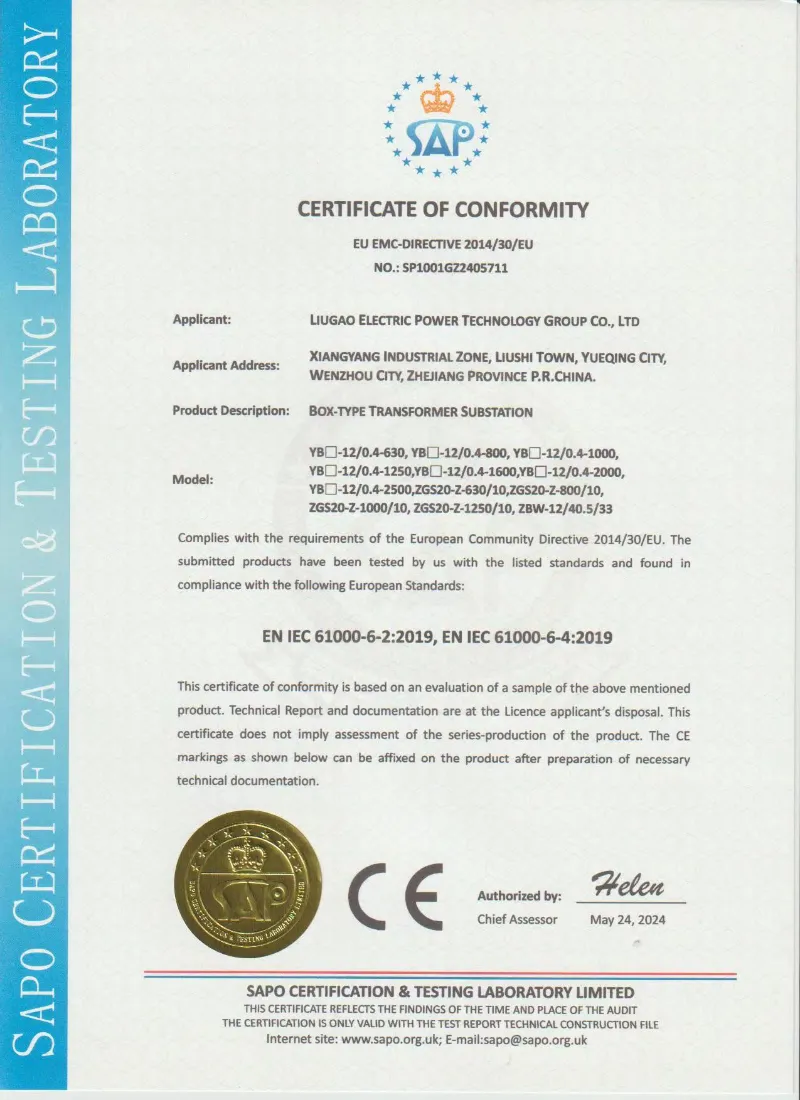

6. Jokaisen lähetyksen mukana toimitetaan testiraportit, jotka ovat standardien IEC 62271-202, GB/T 17467 ja EN 61330 mukaisia.
