Tuulivoimalla varustettu eurooppalainen sähköasema

Wind power Packaged European Type Substation on tehtaalla koottu, kompakti tehonmuunnosyksikkö, joka on erityisesti suunniteltu keräämään keskijännitesähköä yhdestä tai useammasta tuuliturbiinista, laskemaan se alas (tai ylös) verkkoyhteensopiville tasoille ja suojaamaan sekä turbiinia että sähköverkkoa sähkövikoja vastaan.

Toisin kuin yleiset laatikkosähköasemat, tämä yksikkö on suunniteltu täyttämään tuulivoiman ainutlaatuiset vaatimukset:

● Suuri tärinäkestävyys: Vahvistetut sisäiset virtakiskot ja löystymisenestolaitteet.

● Laaja jännitevaihtelu: Käsittelee lähtövaihteluita 400 V:sta (turbiiniliitin) 35 kV:iin (keräysverkko).

● Etävalvonta valmiina: Integroidut SCADA-portit turbiinien valvomoille.

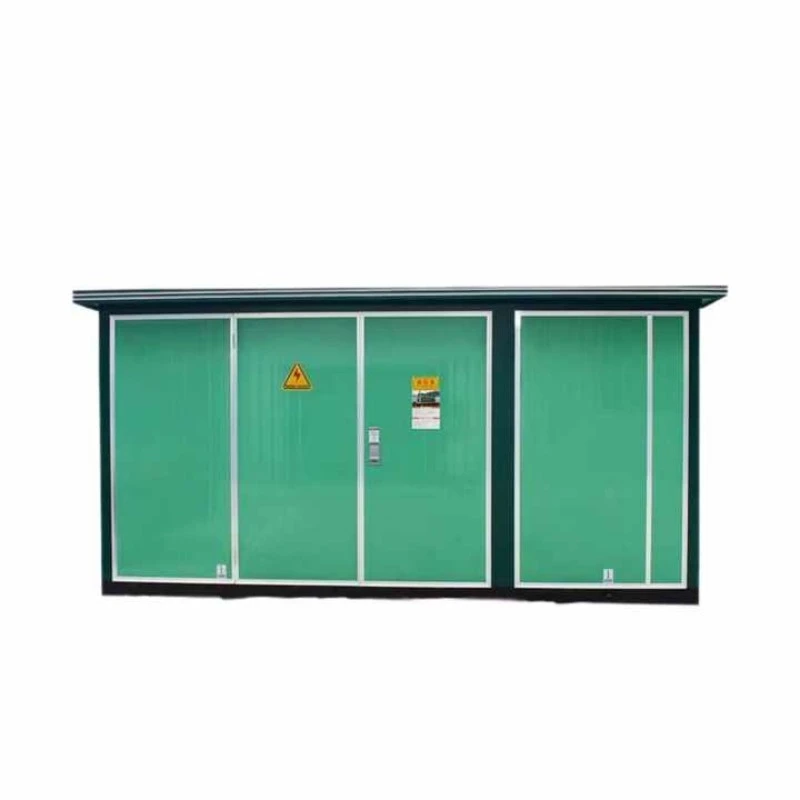

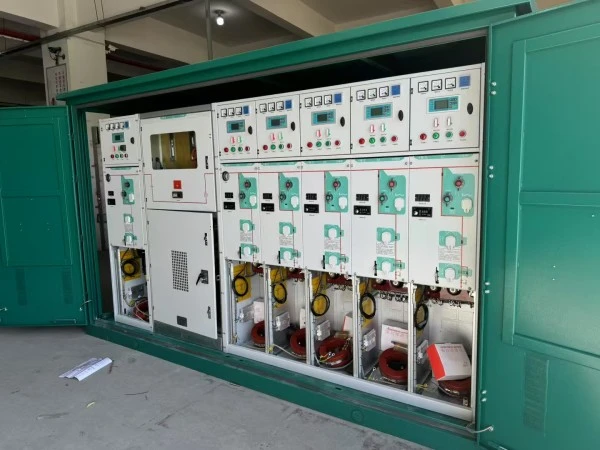

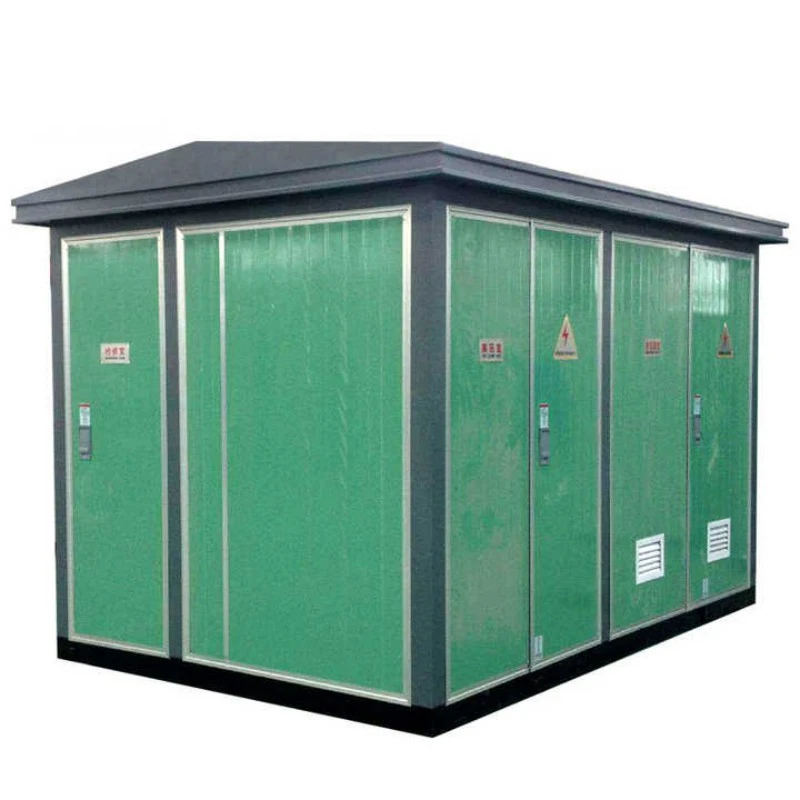

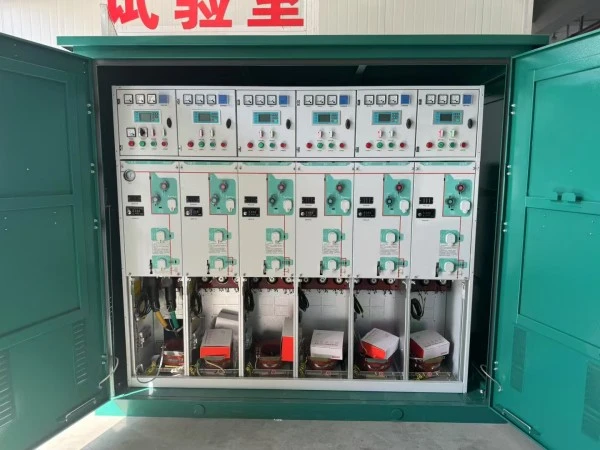

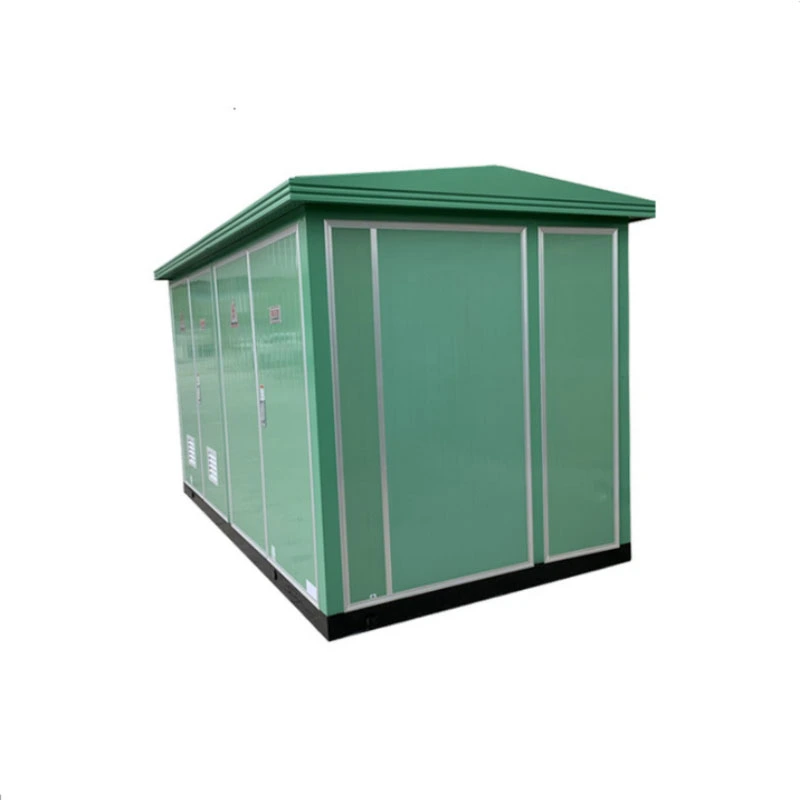

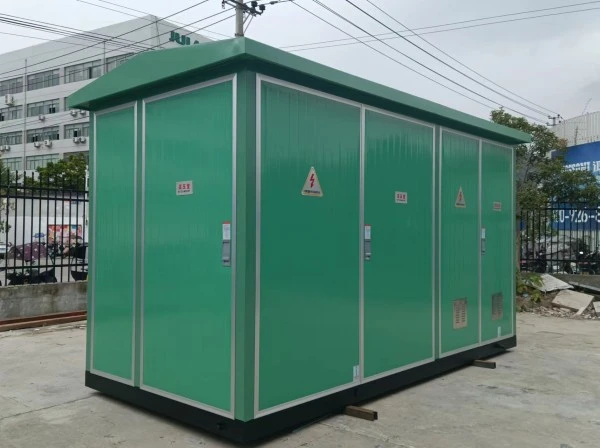

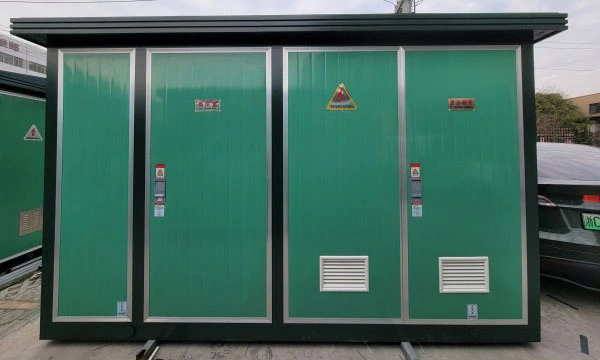

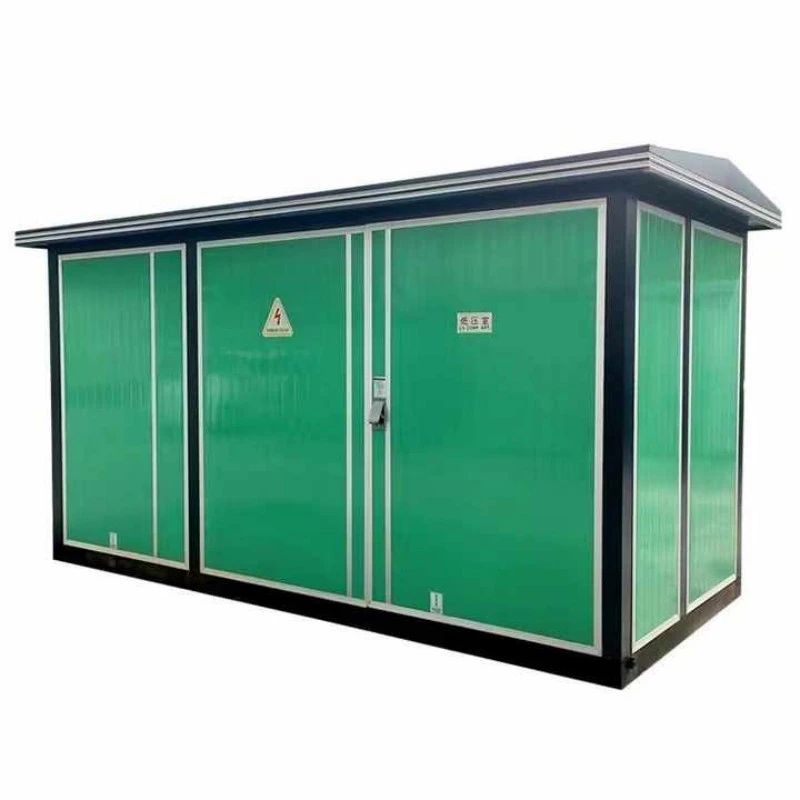

Fyysisesti Wind power Packaged European Type Substation säilyttää klassisen eurooppalaisen kolmiosastoisen arkkitehtuurin (HV-puoli, muuntaja, LV-puoli), mutta siihen on lisätty tuulikohtaisia ​​ominaisuuksia: omistettu liitännän suojarele, harmoniset suodatusliitännät ja säänkestävä kotelo, joka on suunniteltu rannikkosuolasuihkulle.

Mitä se voi tehdä?

Ensisijainen toiminto: Toimii sähköisenä rajapintana tuuliturbiinigeneraattorin ja keskijännitteisen keräysverkon välillä.

Neljä päätehtävää:

1. Jännitteen muunnos:Muuntaa turbiinin lähtöjännitteen (tyypillisesti 690V) keräysverkon jännitteeksi (10kV–35kV) käyttämällä yksikön sisällä sijaitsevaa porrasmuuntajaa.

2. Vian eristäminen:Katkaisee turbiinin automaattisesti, jos verkkoparametrit (jännite, taajuus) poikkeavat sallittujen rajojen ulkopuolelle, mikä suojaa molempia resursseja.

3. Virranlaadun ilmastointi:Tarjoaa maadoituksen, ylijännitesuojat ja suodatuspisteet, jotka vähentävät turbiinin sisällä olevien taajuusmuuttajien synnyttämiä yliaaltoja.

4. Energian mittaus ja valvonta:Talot hyötyluokan CT:t ja PT:t syöttötariffimittaukseen ja suorituskyvyn etäseurantaan.

Koska Wind power Packaged European Type Substation toimitetaan täysin valmiiksi johdotettuna ja testattuna, tuulipuistojen kehittäjät välttyvät kuukausien sähköasennukselta paikan päällä. Yksi yksikkö palvelee joko yhtä suurta turbiinia (2MW–6MW) tai pientä ryhmää pienempiä turbiineja "ketjutettuna".

Tuoteparametri

Alla on standardit tekniset tiedot Lugao Powerin tuulivoiman paketoidulle eurooppalaiselle sähköasemalle. Mukautetut luokitukset saatavilla pyynnöstä.

Tuotteen ominaisuus ja sovellus

Kysymys 1: Mikä tekee tuulivoimapaketin eurooppalaisesta sähköasemasta eron tavallisesta eurooppalaisesta sähköasemasta?

V: Kolme tuulikohtaista ominaisuutta. Ensinnäkin tuulivoimapaketin eurooppalaisen sähköaseman sisällä oleva muuntaja on suunniteltu kaksisuuntaiseen tehovirtaan ja toistuviin jännitteenvaihteluihin – turbiinit nousevat ja laskevat jatkuvasti. Toiseksi LV-osasto sisältää erillisen verkkoliitäntäsuojareleen, joka laukeaa 100 ms:n sisällä, jos verkon jännite tai taajuus poikkeaa, kuten sähköverkkojen yhteenliittämisstandardit (esim. IEEE 1547, IEC 61727) edellyttävät. Kolmanneksi koko kotelo käyttää tärinää estäviä kiinnikkeitä kaikissa sähkökoskettimissa; vakioyksiköissä ruuvit löystyisivät kuuden kuukauden kuluttua turbiinin lähellä.

Q2: Kuinka tämä yksikkö käsittelee avoimissa tuulipuistoissa yleisiä salamaniskuja?

V: Jokainen tuulivoiman Pakattu eurooppalainen sähköasema on varustettu tyypin 1+2 ylijännitesuojalla sekä HV- että LV-puolella (purkauskapasiteetti 25 kA per napa). Lisäksi muuntajasäiliössä on suora maadoitusliitin, joka on mitoitettu 120 mm² kuparikaapelille. Tehdastestissämme simuloimme 10/350μs salamaimpulsseja 100kA asti ilman sisäistä välähdystä.

Kysymys 3: Voidaanko tätä sähköasemaa käyttää sekä maalla että merellä?

V: Onshore - ehdottomasti. Offshore-käyttöön tarjoamme päivitetyn version nimeltä "Offshore-paketti". Vakiona tuulivoimalla Pakattu eurooppalainen sähköasema on IP54-luokitus, joka soveltuu maalla sijaitseville rannikkoalueille. Offshore-käytössä (turbiinialustalla tai vaipan perustalla) päivitämme IP66:een, käytämme C5-M-meripinnoitetta (paksuus yli 400 μm) ja korvaamme kaikki vakioteräspultit 316L ruostumattomalla teräksellä. Muuntajaöljy korvataan luonnollisella esterillä (biohajoava) ympäristömääräysten mukaisesti.

Q4: Mitkä ovat tämän laitteen yleisimmät sovellusskenaariot?

V: Neljä ensisijaista sovellusta:

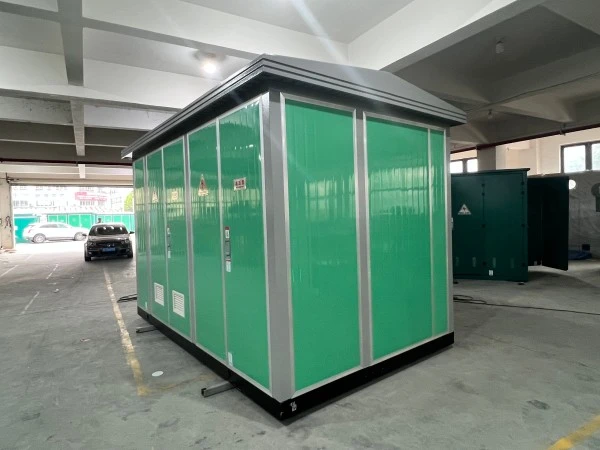

Tuotantotiedot

Kuinka Lugao Power rakentaa paremman tuulivoimapaketin eurooppalaisen sähköaseman

Yksityiskohta 1: Anti-Vibration Engineering

Suurin osa sähköasemien vioista tuulipuistoissa juontaa juurensa turbiinin jatkuvasta värähtelystä (0,5–2 Hz) aiheutuviin löystyneisiin liitäntöihin. Ratkaisumme: jokaisessa virtakiskoliitoksessa käytetään Belleville-levyjousia pultin kannan alla, mikä säilyttää kiristysvoiman, vaikka komponentit tärisevät. Liitinrimat ovat häkkipuristintyyppisiä (ei ruuvipuristin). Sisäiset nippusiteet korvataan ruostumattomasta teräksestä valmistetuilla lukitushihnoilla. Tulos: 5 000 tunnin simuloidun tärinän jälkeen (2g, 5–200 Hz pyyhkäisy) vääntömomentin säilyvyys pysyy >90 % alkuperäisestä arvosta.

Yksityiskohta 2: Muuntajan rakenne tuulivoimasykliin

Vakiojakelumuuntajat näkevät tasaiset kuormat. Tuulimuuntajat näkevät nopeat heilahtelut 0 %:sta 110 %:iin alle 10 sekunnissa. MeidänTuulivoima Pakattu eurooppalainen sähköasemakäyttää korkean oikosulkulujuuden ydintä, jonka aksiaalinen puristuspaine on 4,5 MPa (vs. teollisuusstandardi 2,5 MPa). Käämit ovat jatkuvasti transponoituja johtimia (CTC) useiden rinnakkaisten säikeiden sijaan, mikä eliminoi kiertovirtahäviöt epäsymmetrisen kuormituksen aikana. Lisäämme myös kuituoptisia lämpötila-antureita, jotka on upotettu suoraan LV-käämiin – ei vain yläöljyn lämpömittareita –, jotka antavat reaaliaikaisia ​​hotspot-tietoja turbiinin ohjaimelle.

Yksityiskohta 3: Korroosiosuojaus Beyond Paint

Tuulipuistot sijaitsevat luokan C3 (sisämaa) - C5-M (offshore) ympäristöissä. Vakiojauhemaalaus epäonnistuu leikattujen reunojen kohdalla. Prosessimme:

1. Reunan tiivistys: Jokainen laserleikattu reuna saa epoksireunan tiivisteen ennen maalausta.

2. Sinkkirikas pohjamaali: 80 μm 95 % sinkkipölyepoksipohjustetta (uhri suoja).

3. Välimaali: 100 μm korkean rakenteen epoksia.

4. Pintamaali: 80 μm polyuretaania (RAL 7035 vaaleanharmaa tai mukautettu).

Kokonais-DFT (kuivakalvon paksuus) = vähintään 260 μm. Suolasuihku testattu 1500 tuntiin ilman virumista (ASTM B117).

Etumme kilpailijoihin verrattuna

Miksi valita Lugao Power tuulivoimaloiden sähköasemille?

Yli 10 vuotta teholaitteiden valmistusta

Omistettu muuntaja- ja MV-kytkinlaitteiden suunnittelutiimi

Tuulivoimalaratkaisut 1MVA - 8MVA

Tehdastestaus ennen toimitusta

Räätälöidyt mallit maa- ja rannikkotuuliprojekteihin

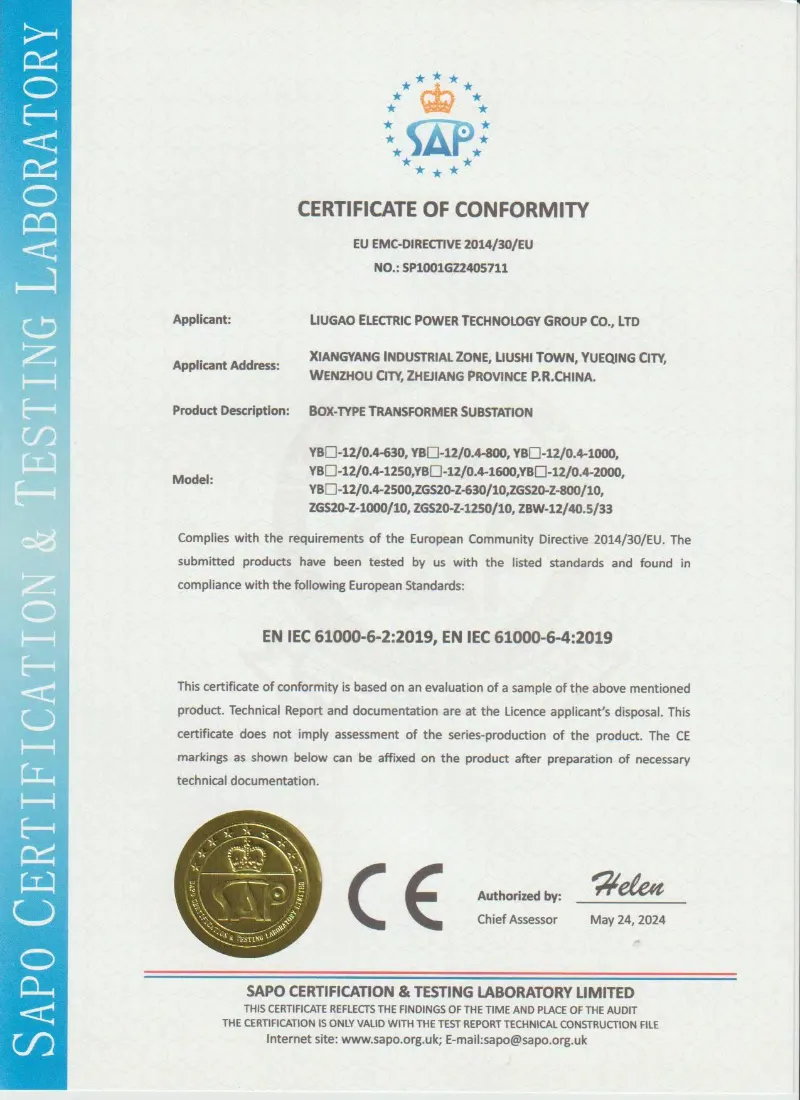

IEC-yhteensopiva valmistus ja testaus
