Esivalmistettu kompakti eurooppalainen sähköasema

Prefabricated Compact European Type Substation on tehtaalla koottu, kolmikammioinen suljettu sähkönjakeluyksikkö, joka on suunniteltu vastaanottamaan, muuttamaan ja jakamaan keskijännitesähköä pienjännitekuormille. Toisin kuin perinteiset betonirakenteiset sähköasemat, jotka vaativat viikkoja paikan päällä rakentamista, tämä yksikkö saapuu valmiina liitettäväksi.

Mikä se on?

Prefabricated Compact European Type Substation (tunnetaan myös nimellä aEuroopan laatikkosähköasema) koostuu kolmesta erillisestä, erillisestä osastosta:

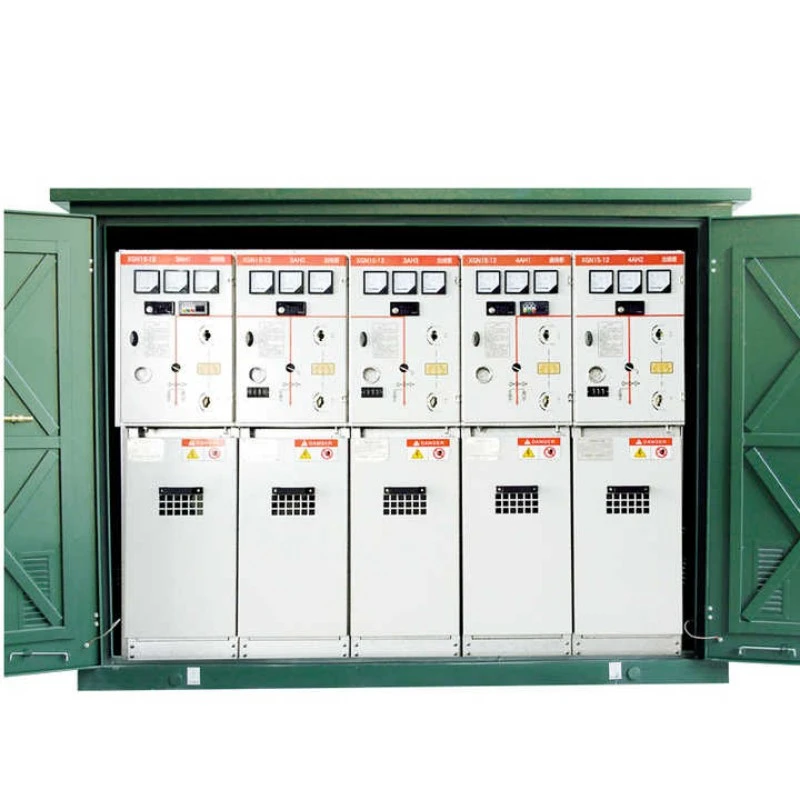

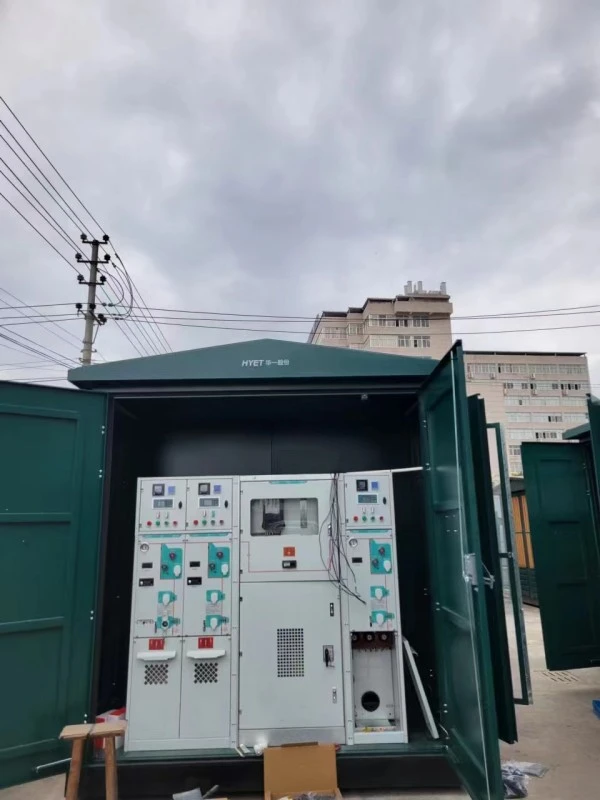

1. High Voltage (HV) -osasto: Talossa on kojeistot, suojareleet ja mittauslaitteet.

2. Muuntajaosasto: Sisältää öljyllä upotetun tai kuivatyyppisen muuntajan.

3. Pienjänniteosasto (LV): Sisältää jakelukeskukset, katkaisijat ja lähtevät syöttölaitteet.

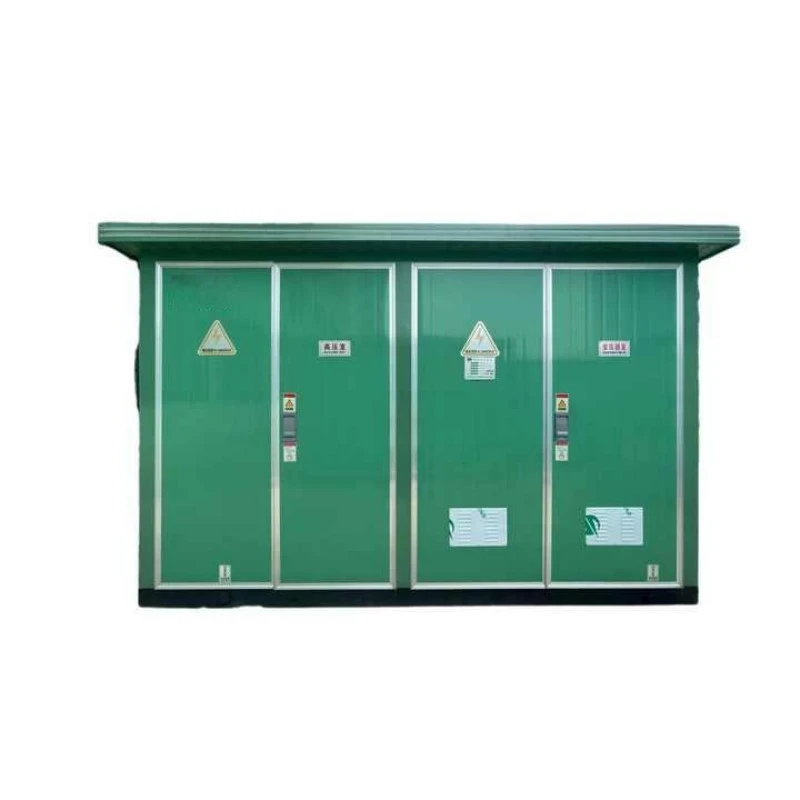

Nämä kolme kammiota on järjestetty "I"- tai "II"-muotoon yhteen säänkestävään teräs- tai komposiittikoteloon. Jokainen osasto on fyysisesti erotettu metalliseinillä vian leviämisen estämiseksi.

Mitä se voi tehdä?

Tämä laite suorittaa kolme päätoimintoa:

1. Alasjännitemuunnos: Muuntaa tulevan keskijännitteen (6kV, 10kV, 20kV, 35kV) käyttökelpoiseksi matalajännitteeksi (400V, 230V).

2. Suojaus ja eristys: Eristää automaattisesti vialliset piirit sulakkeiden tai katkaisijoiden avulla, mikä suojaa loppupään omaisuutta.

3. Kuormanhallinta: Jakaa virtaa useille lähteville piireille, mikä mahdollistaa selektiivisen kytkennän, mittauksen ja valvonnan.

Koska Prefabricated Compact European Type Substation on esijohdotettu ja testattu tehtaalla, se eliminoi monimutkaiset paikan päällä tapahtuvat johdotusvirheet. Se toimii hermokeskuksena lopulliselle sähkönjakelulle asuinkortteleissa, tehtaissa, aurinkotiloilla ja sähköautojen latausasemilla.

Tuotteen edut

Kun valitset Lugao Powerilta Prefabricated Compact European Type Substation, saat viisi selkeää kilpailuetua perinteisiin sähköasemiin ja amerikkalaistyyppisiin vaihtoehtoihin verrattuna.

Etu 1: Ylivoimainen henkilöturvallisuus

Kolmiosastoinen "lokeroitu" muotoilu on jokaisen aidon esivalmistetun kompaktin eurooppalaisen ala-aseman tunnusmerkki. Jokainen osa on täysin lukittu mekaanisilla ja sähköisillä lukitsemilla. Esimerkiksi LV-ovi ei voi avautua, ellei pääkatkaisin ole OFF-asennossa; HV-ovi ei voi avautua, ellei maadoituskytkin ole KIINNI. Tämä peräkkäinen turvalogiikka estää suoran edessä olevan altistumisen, mikä vähentää merkittävästi käyttäjille aiheutuvaa valokaaren välähdystä. Amerikkalaistyyppisissä sähköasemissa sen sijaan on usein paljaita jännitteisiä osia sulakkeen vaihdon aikana.

Etu 2: Keskeytymätön virtalähde

Toisin kuin amerikkalaistyyppisissä laitteissa, joissa sulakkeen vaihtaminen vaatii koko muuntajan jännitteetön katkaisun, esivalmistettu kompakti eurooppalainen ala-asemamme mahdollistaa itsenäisen huollon. Voit avata LV-osaston mittarin lukemista varten HV-puolen ollessa jännitteinen. Edistyneemmät versiot voivat sisältää silmukkakytkentäisen RMU:n (Ring Main Unit), mikä mahdollistaa "kaksi sisään, kaksi ulos" -konfiguraation, joka ylläpitää virran loppupään asiakkaille jopa ylävirran vikojen aikana. Tämä tekee siitä välttämättömän sairaaloissa ja datakeskuksissa.

Etu 3: Erinomainen lämmönhallinta

Jokaisessa muuntajaosastossa on pakotettu ilmanvaihto (automaattiset termostaattiohjatut tuulettimet) sekä luonnolliset konvektio säleiköt. Fyysinen erotus tarkoittaa, että muuntajan tuottama lämpö ei vaikuta herkkiin sähköreleisiin HV-osastossa. Testimme osoittavat, että sisälämpötila pysyy 15–20 °C alhaisempana kuin segmentoimattomissa malleissa kesän huippukuormituksen aikana, mikä pidentää suoraan eristeen käyttöikää.

Etu 4: Äärimmäinen sopeutuvuus ympäristöön

Rakennettu vähintään IP54-luokkaan (pölytiivis ja suojattu vesisuihkuilta), kotelo kestää suolasuihkua, hiekkamyrskyjä ja rankkoja sateita. 40 mm:n ilmarako sekä kondenssitiivisteet estävät sisäistä kosteutta. Toiminta-alue: -40°C - +55°C. Tämän kestävyyden vuoksi Prefabricated Compact European Type Substation on oletusvalinta rannikon tuulipuistoihin ja aavikon aurinkoprojekteihin.

Etu 5: Pienemmät kokonaiskustannukset (TCO)

Alkuhinta voi olla 15–20 % korkeampi kuin vastaavan amerikkalaistyyppisen yksikön, mutta 20 vuoden TCO on 30 % pienempi. Miksi? Eurooppalaisissa yksiköissä on vaihdettavia, modulaarisia komponentteja (vaihdat vain viallisen sulakkeen, et koko virtakiskoa). Öljysäiliöt estävät maaperän kontaminaatiohienoja. Vähäiset rakennustyöt (vain litteä betonilevy) betonihuoneen rakentamiseen verrattuna säästävät 5 000–10 000 dollaria yksikköä kohti asennustyössä.

Tuotteen ominaisuudet

Alla on esivalmistetun kompaktin eurooppalaisen sähköasemamme tekniset ominaisuudet:

Tuotantotiedot

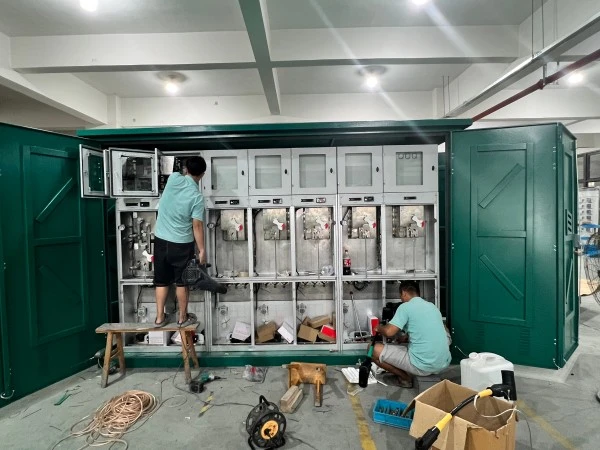

Lugao Power valmistaa jokaisen esivalmistetun kompaktin eurooppalaisen sähköaseman ISO 9001 -sertifioidussa 25 000 m²:n tehtaassamme. Alla on tärkeimmät tuotantotiedot, jotka erottavat laatumme.

Materiaalin valinta

Teräs: Tuotu DX51D+Z275 galvanoitu teräs, leikattu ja taivutettu CNC-revolverimeistillä (toleranssi ±0,2 mm).

GRP (lasivahvistettu polyesteri): Tarjotaan rannikkotilauksille – ei korroosiota, mutta korkeammat kustannukset. Palonsuojaluokka VO (UL94).

Muuntajan ydin: Amorfinen metalli tai CRGO-piiteräs (M5-laatu, paksuus 0,23 mm). No-load-häviö pienempi 70 % verrattuna standarditeräkseen.

Kokoonpanoprosessi

Osaston valmistus: Erilliset hitsausjigsit HV-, muuntaja- ja LV-osille. Jokainen osasto on vuototestattu saippualiuoksella (öljyn tiivistämiseen).

Maalaus: Esikäsittely (rasvanpoisto, fosfatointi) → Epoksipohjamaali (80μm) → Polyesteripintamaali (70μm). Suolasumutesti: 720 tuntia ilman virumista.

Sisäinen johdotus: Halogeenittomat, 90 °C:n mitoitetut kuparikaapelit, puristettu kuusiomuotteilla (ulosvetotesti >200N). Kaikki liittimet on merkitty lämpökutistuvilla merkeillä.

Muuntajan asennus: Öljyllä täytetyt muuntajat tyhjökuivataan (jäännöskosteus <0,5%). Kuivatyyppiset muuntajat kyllästetään tyhjiöpaineella (VPI) kahdesti.

Laadunvalvontatarkastukset

1. Dielektrinen testi: 28kV/1min HV-puolella; 3kV/1min LV-puolelle.

2. Lämpökäyttö: Täysi kuorma 40 °C:ssa ympäristössä 8 tunnin ajan; lämpötilan nousua valvoo 12 PT100-anturia.

3. IP-testi: Pölykammio 8 tunnin ajan, jonka jälkeen vesisuihkutesti (12,5 mm suutin nopeudella 100 litraa/min).

4. Toiminnallinen lukitustesti: 50 auki-kiinni -sykliä jokaisella kytkimellä.

Räätälöintiasetukset

1. Väri: RAL 7035 (vaaleanharmaa) standardi; mikä tahansa RAL-koodi pyynnöstä (+15 päivää toimitusaika).

2. Kaapelin läpivienti: Pohja (sokkelin läpi) tai sivu (holkkilevyt).

3. Älykkäät ominaisuudet: IoT-yhteensopiva etävalvonta (virta, jännite, lämpötila, oven tila) 4G/WiFi:n kautta.

Pakkaus, toimitus, takuu

Pakkaus & Toimitus

Jokainen esivalmistettu kompakti eurooppalainen sähköasema nostetaan neljällä sisäänrakennetulla nostokorvakkeella (testattu 2× bruttopainoon). Pakkausmenettely:

● Sisä: Silikageelikuivausainepakkaukset (2 kg), jotka on sijoitettu kuhunkin lokeroon imemään kuljetuskosteutta.

● Kaapeliläpiviennit: Suljettu muovikorkilla ja itsestään vulkanoituvalla teipillä.

● Ulkopuoli: Stretch-kääritty VCI (Vapor Corrosion Inhibitor) -kalvolla ja peitetty sitten kestävällä vedenpitävällä pressulla.

● Säiliö: Kiinnitetty teräksiseen kuljetusalustaan ​​(1200 mm:n korkeus trukkien taskuihin). Kulmasuojat ja vannenauhat.

Toimitusaika: 25 työpäivää tavalliselle 630kVA-yksikölle; 35 päivää räätälöidyille tilauksille (mukaan lukien älykäs mittaus).

Takuu ja jälkimyynti

Takuuaika: 12 kuukautta käyttöönottopäivästä tai 14 kuukautta toimituksesta (sen mukaan, kumpi tulee ensin).

Kattavuus: Kaikki materiaali- tai valmistusvirheet. Ei kata salaman, tulvan, nimikilven ylikuormituksen tai luvattomien muutosten aiheuttamia vaurioita.
