SCB13 kuparikäämitys kuivatyyppinen tehomuuntaja

Mikä se on?

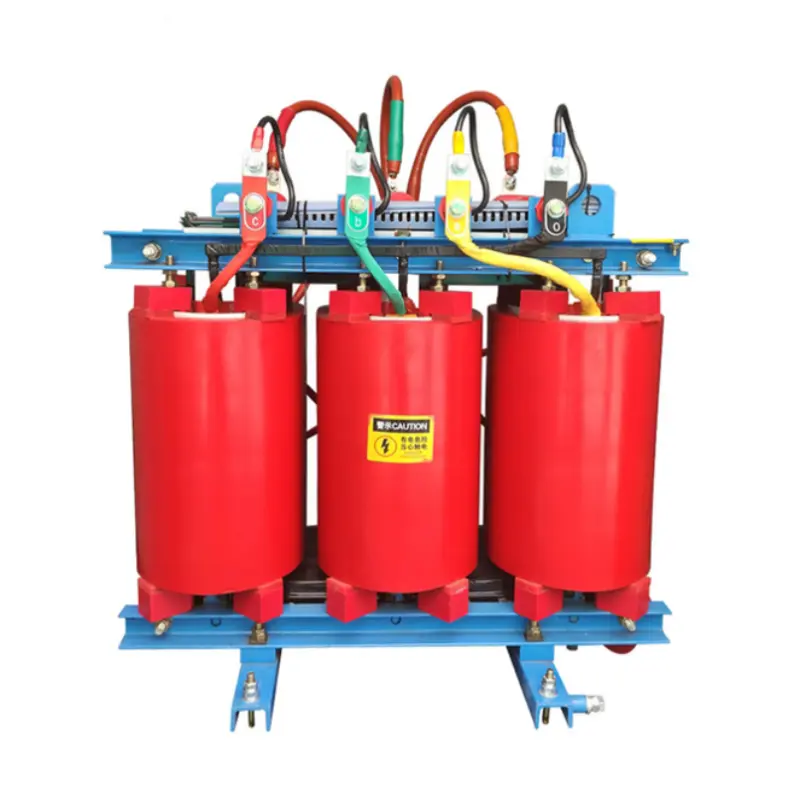

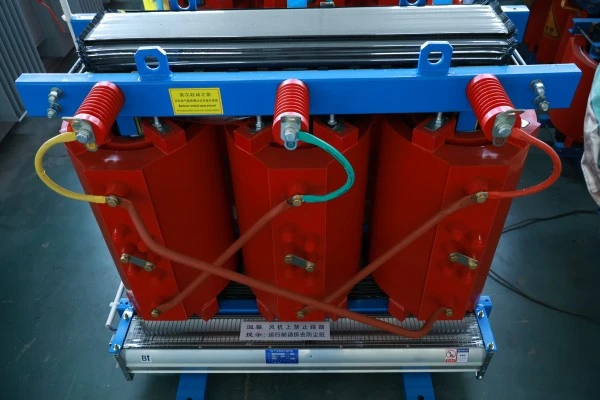

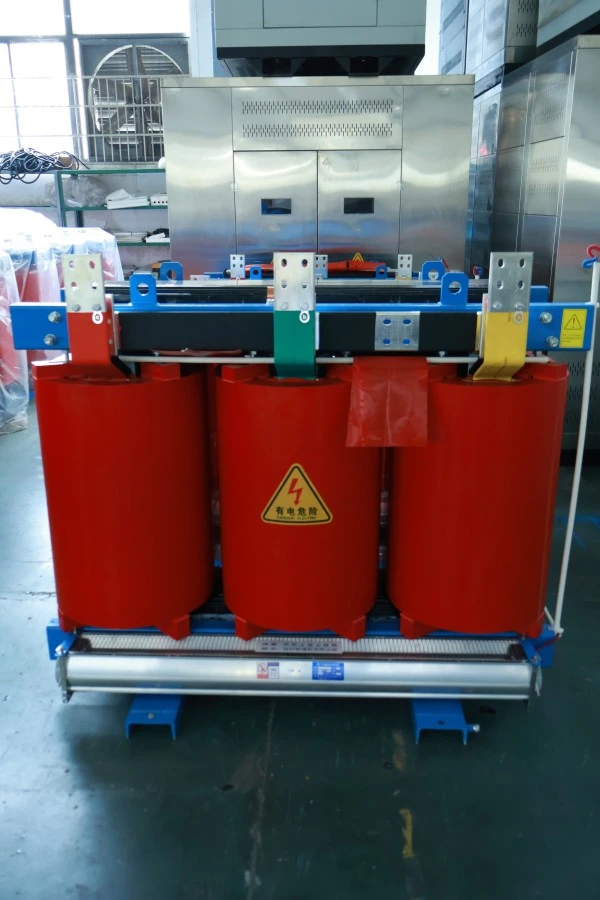

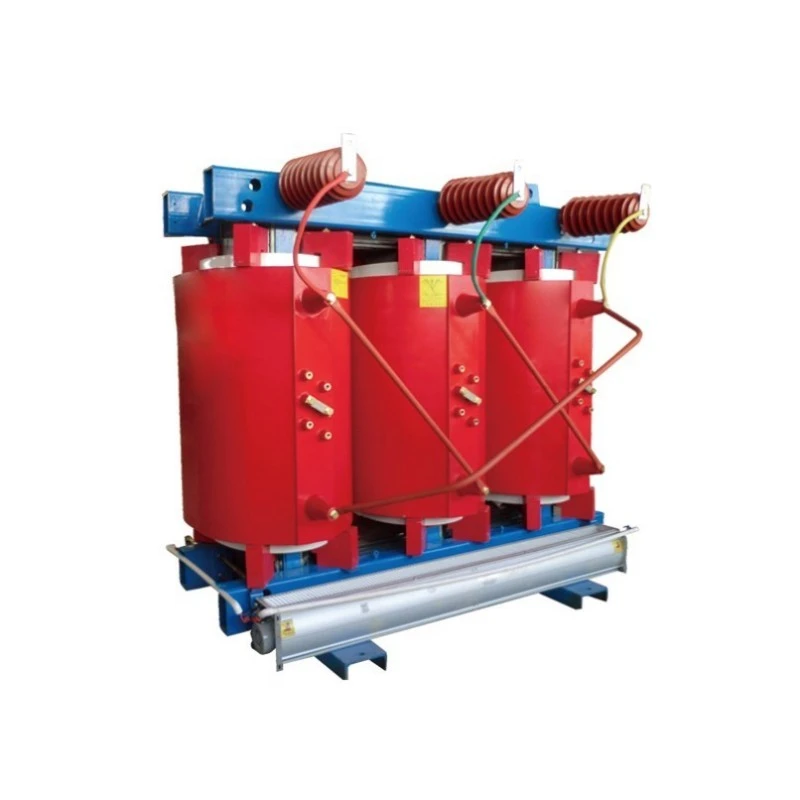

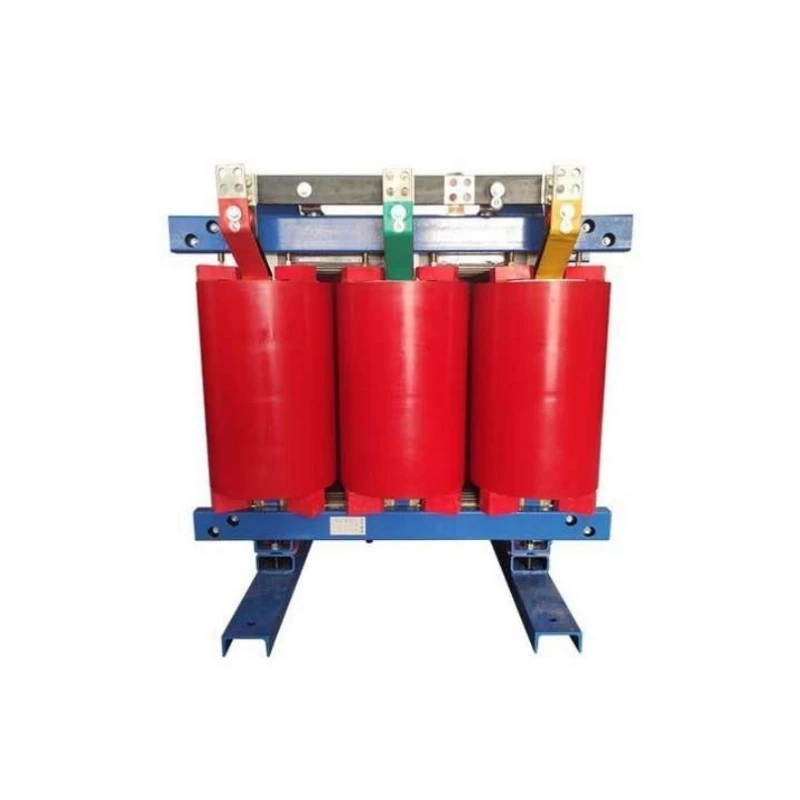

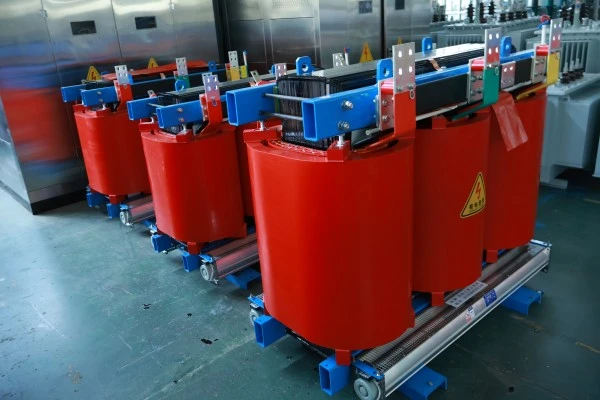

SCB13-sarja on kolmivaiheinen, hartsivalueristetty kuparikäämityskuivatyyppinen tehomuuntaja. Nimikkeessä "SC" tarkoittaa valuhartsia (epoksihartsityhjiövalu), "B" tarkoittaa foliokäämityksiä ja "13" edustaa suorituskykytasoa, mikä tarkoittaa, että sen häviöarvot täyttävät kansallisen GB 20052-2020 -standardin tason 1 energiatehokkuusvaatimukset. Ytimen johtava materiaali on erittäin puhdasta hapetonta kuparia, ei alumiinia tai kuparilla päällystettyä alumiinia.

Mitä se tekee?

1. Jännitteen muuntaminen : Muuntaa korkean jännitteen (10kV, 35kV) matalaksi jännitteeksi (400V, 690V) tai tehostaa tarpeen mukaan eri laitteiden jännitevaatimukset täyttäen.

2. Sähkönjakelu: Jakelujärjestelmän ydinlaitteena se toimittaa turvallisesti virtaa useille kuormille, kuten teollisuuslaitoksille, kaupallisille komplekseille, korkeille rakennuksille ja tuulipuistoille.

3. Turvallinen virtalähde: Syttymättömän epoksihartsieristeensä ansiosta se ei suihkuta öljyä tai syty tuleen edes sisäisten vikojen sattuessa, joten se sopii erityisen hyvin sisäasennuksiin tai paikkoihin, joissa on tiukat paloturvallisuusvaatimukset.

4. Hiljainen toiminta: Toimintamelu on huomattavasti alhaisempi kuin perinteiset öljyllä upotetut muuntajat, joten se sopii asuinalueille, sairaaloihin, toimistorakennuksiin ja muihin meluherkkiin ympäristöihin.

Lyhyesti sanottuna SCB13 Copper Winding Dry Type Power Transformer on moderni virranjakelun ydinlaite, joka yhdistää korkean energiatehokkuuden, kupariytimen, alhaisen melutason ja paloa hidastavan turvallisuuden.

Tuotteen edut

Tavallisiin kuivatyyppisiin muuntajiin verrattuna tällä tuotteella on viisi keskeistä etua:

Täyskupariset käämit, erinomainen johtavuus:Kaikki korkea- ja pienjännitekäämit käämitään hapettomalla kuparitankovedetyllä emaloidulla suorakaiteen muotoisella kuparilangalla tai kuparifoliolla. Kuparin ominaisvastus (n. 0,0172 Ω·mm²/m) on paljon pienempi kuin alumiinin (n. 0,0283 Ω·mm²/m). Siksi saman poikkileikkauksen omaavilla kuparikäämeillä on pienempi vastus, vähemmän lämmöntuotantoa ja suurempi tehon muunnostehokkuus. Pitkäaikaisessa käytössä säästetty sähkökustannus ylittää huomattavasti alkuinvestointieron.

Tason 1 energiatehokkuus, kansallisen kaksoishiilistrategian mukainen:SCB13-häviötaso on tiukasti suunniteltu täyttämään kansalliset tason 1 energiatehokkuusstandardit. Tyhjäkuormitushäviöt ovat noin 10 % pienemmät kuin SCB12 ja kuormitushäviöt yli 5 % pienemmät. 1 000 kVA muuntajalla, joka toimii 8 000 tuntia vuodessa, tämä säästää yli 10 000 yuania vuodessa sähkökustannuksissa, mikä palauttaa hintaeron tavallisiin muuntajiin verrattuna 3-5 vuodessa.

Epoksihartsi tyhjiövalu, luotettava eristys:Käämit valetaan ja kovetetaan maahantuotulla Huntsmanin (tai vastaavanlaatuisella) epoksihartsilla tyhjiössä, mikä eliminoi ilmakuplat kokonaan. Kovetetulla eristekerroksella on korkea mekaaninen lujuus, lämpöiskun kestävyys, halkeamankestävyys ja kosteus-/likasuojaus. Osittaista purkausta ohjataan alle 5 pcC:n lämpötilassa, mikä on paljon kansallisia standardeja parempi.

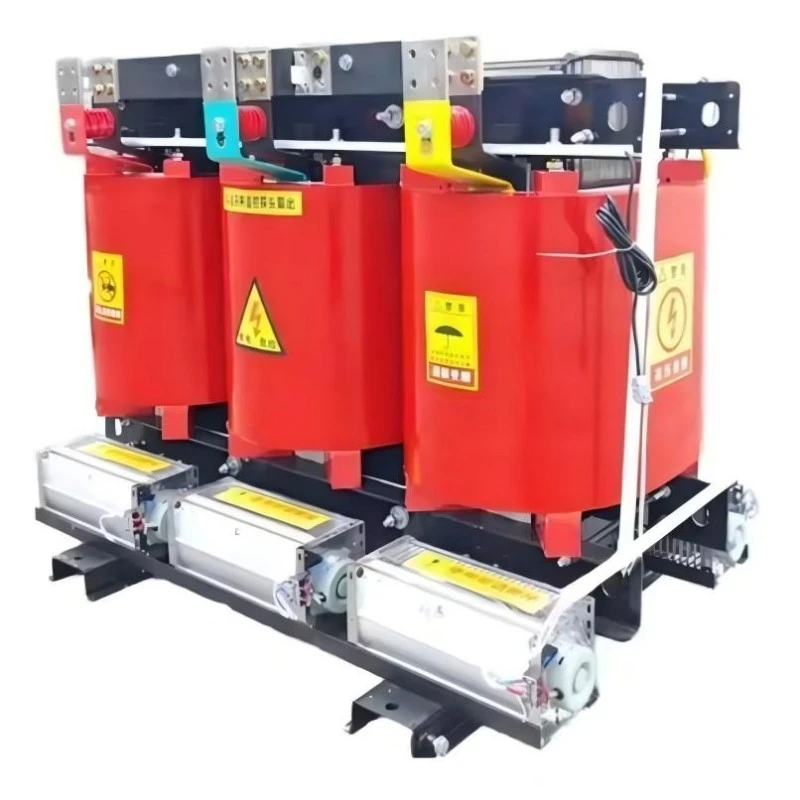

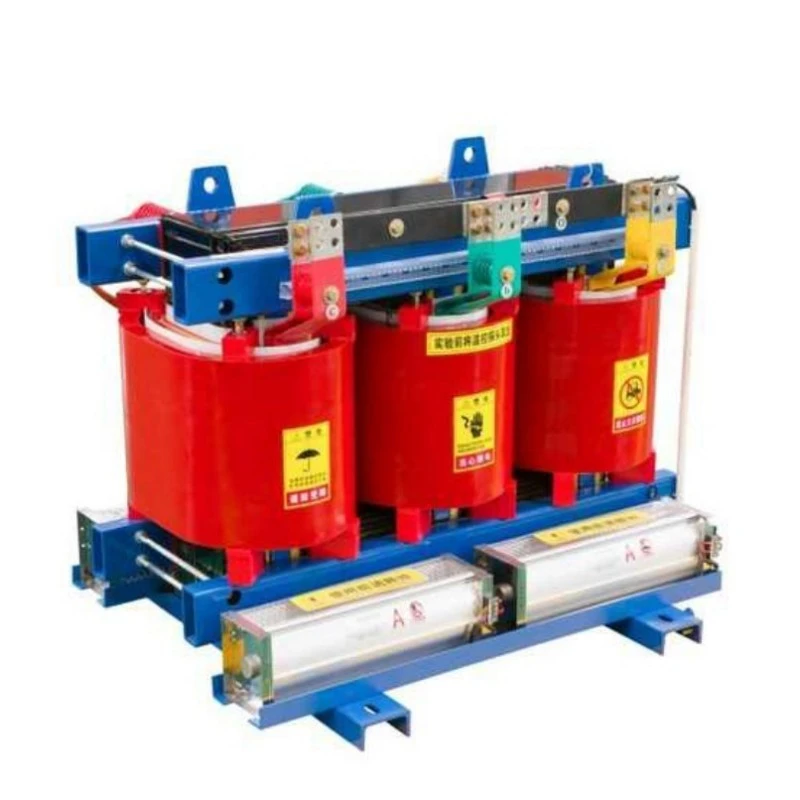

Vahva ylikuormituskyky, mukautuu vaihteleviin kuormiin:Luonnollisessa jäähdytyksessä se voi toimia pitkään 10 % ylikuormituksella; pakotetulla ilmajäähdytyksellä (puhaltimet asennettuna) teho voi nousta yli 120 %:iin nimellisarvosta. Kauden kuormitushuippujen (esim. kesäilmastointikäytön) aikana ei välitöntä tehonlisäystä tarvita.

Kosteuden- ja kontaminaatiokestävä, vahva sopeutuvuus ympäristöön:Epoksihartsivalettu käämipinta on sileä, tiheä ja ei-hygroskooppinen. Jopa sammutuksen jälkeen 100 % suhteellisessa kosteudessa, se voi käynnistyä suoraan täydellä kuormalla ilman esilämmitystä. Soveltuu erityisen hyvin kosteisiin tai syövyttäviin ympäristöihin, kuten maanalaisiin jakeluhuoneisiin, rannikkoalueisiin, joissa on runsaasti suolaa, ja kemian tehtaita.

Tuotteen ominaisuudet

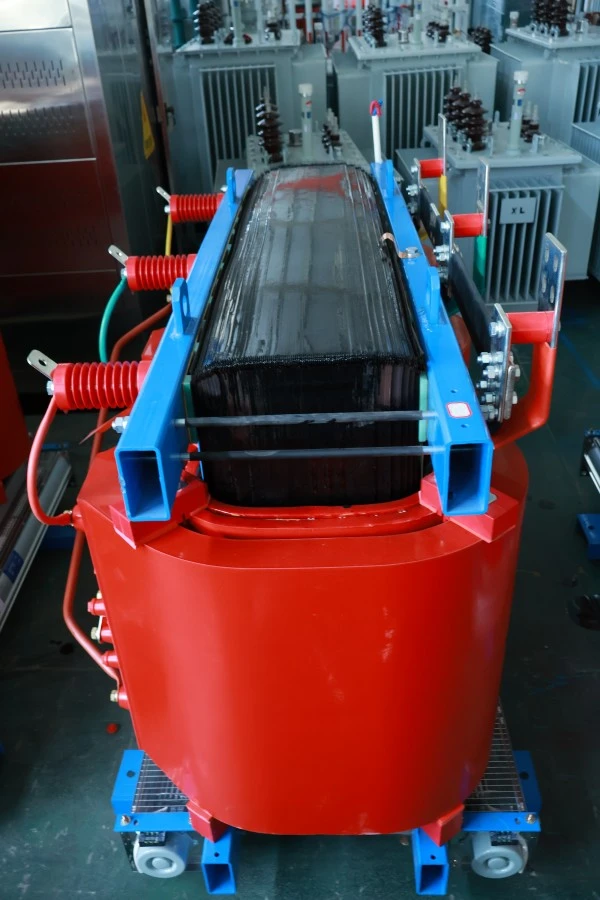

Ydinrakenne: Käyttää 45°:n täysin jiiroitettua porrastettua laminointitekniikkaa, jossa ydinhaarat ja ikeet on kiristetty vahvoilla solmiohihnoilla tai levyillä. Erittäin läpäisevän rakeisen piiteräksen (B30R090 tai korkeampi laatu) käyttö minimoi sekä hystereesin että pyörrevirtahäviöt.

Pienjännitekäämit: Kierretty kuparikalvolla, kiinnitetty päistä hartsipäätyrenkailla. Kuparikalvon leveys on yhtä suuri kuin käämin korkeus, mikä tarjoaa tasaisen aksiaalisen ampeerikierron jakautumisen ja erittäin hyvän kestävyyden oikosulkujen sähkömagneettisia voimia vastaan. Kerroseristeessä käytetään esikyllästettyä DMD-materiaalia.

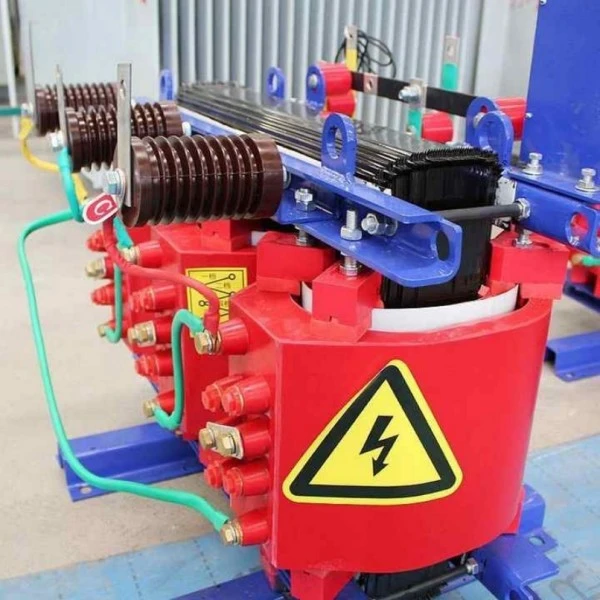

Korkeajännitekäämit: Kierretään kerroksittain käyttämällä luokan H emaloitua suorakaiteen muotoista kuparilankaa, jonka jokaisen kerroksen väliin on valettu hartsi, joka muodostaa vankan lasikuituvahvisteisen epoksihartsikomposiittieristeen. Hanat johdetaan ulos käämin keskeltä impulssijännitteen jakautumisen parantamiseksi.

Lämpötilan ohjaus- ja suojajärjestelmä: Jokaisessa vaihekäämissä on valmiiksi upotetut PT100 platina-RTD:t reaaliaikaista hot spot -lämpötilan valvontaa varten. Mukana toimitettava älykäs lämpötilansäädin ominaisuudet: digitaalinen patterin lämpötilanäyttö, ylilämpötilahälytys (säädettävä asetusarvo), ylilämpötilan laukaisulähtö ja automaattinen puhaltimen käynnistys/pysäytys (jos pakotettu ilmajäähdytys on lisävaruste).

Kotelovaihtoehdot: Valinnainen IP20 (kiinteät esineet), IP23 (pystysuoraan tippuva vesi) tai IP40 (pienet hiukkaset) suojausluokan kotelot, jotka on valmistettu ruostumattomasta teräksestä, alumiiniseoksesta tai jauhemaalatusta kylmävalssatusta teräksestä. Koteloissa on tuuletusaukot ja lukitut ovien lukot.

Liitäntä ja asennus: Korkeajännitepuolella käytetään silikonikumista täysin suojattuja/täyseristettyjä kaapeliliittimiä tai tavanomaisia ​​liittimiä; low voltage side uses tin-plated copper busbars. Muuntajan pohja on varustettu kanavateräspohjalla ja teloilla helpottamaan sijoittamista ja liikuttamista.

Tuotesovellus

SCB13 Copper Winding Dry Type Power Transformer on ihanteellinen seuraaviin skenaarioihin:

Korkeat rakennukset ja kaupalliset keskukset: Asennettu kellariin tai laitteiden kerrosten jakeluhuoneisiin, sähkökäyttöisiin hisseihin, LVI-, valaistus- ja palontorjuntajärjestelmiin. Sen palamattomuus täyttää rakennuksen palomääräykset, eikä hiljainen melu häiritse yläkerran asukkaita.

Teollisuus- ja kaivosyritykset: Sähkönjakelujärjestelmät autojen valmistuslaitoksissa, elektroniikkakomponenttitehtaissa ja tarkkuuskoneistuspajoissa. Täyskupariset käämit kestävät moottorin toistuvista käynnistyksistä/pysähdyksistä aiheutuvia virtapiikkejä, mikä takaa hyvän jännitteen vakauden.

Uusiutuva energia : Tehostettu verkkoliitäntä hajautetuille aurinkovoimalaitoksille, apuvoimamuuntajat tuulivoimaloihin, eristysmuuntajat energian varastointijärjestelmiin. Korkea energiatehokkuus vähentää tehon muunnoshäviöitä.

Liikenneinfrastruktuuri: Metroasemien asemapalvelumuuntajat, suurten nopeuksien rautateiden signaalirakennusten virtalähteet, lentokentän terminaalien sähkönjakelukeskukset, sataman rantavoimajärjestelmät. Kosteudenkestävyys ja oikosulkukestävyys täyttävät raideliikenteen korkeat luotettavuusvaatimukset.

Palvelinkeskukset ja tietoliikennetukiasemat: Tarjoaa puhdasta, vakaata virtaa palvelimille, kytkimille ja UPS-järjestelmille. Hiljainen toiminta (yleensä alle 55 dB) ei häiritse konesalin henkilökuntaa.

Tuotantotiedot

Pienjännitekuparifolion käämitysprosessi

Pienjännitekäämit käämitään täysleveällä kuparifoliolla erikoistuneilla käämityskoneilla. Kuparifolion reunat on pyöristetty koronapurkauksen estämiseksi. Jokaisella käännöksellä DMD-esikyllästetty eristepaperi asetetaan automaattisesti kerrosten väliin, ja online-kireyden hallinta varmistaa, että kuparifolio kelautuu tiukasti. Käämityksen päätyttyä koko kokoonpano asetetaan muottiin epoksihartsityhjiövalua varten, jolloin muodostuu monoliittinen, aukoton rakenne. Tämä prosessi parantaa pienjännitekäämien oikosulkukestävyyttä yli 30 % verrattuna lankakäämirakenteisiin.

Korkeajännite segmentoitu kerroskäämitys

Korkeajännitekäämit on jaettu 4-6 segmenttiin (pannukakkuihin), joista jokainen segmentti jaetaan edelleen 2-4 kerrokseen. Kanavat (tai ilmakanavat) segmenttien välillä parantavat lämmönpoistoa, kun taas kerrostaminen vähentää kerrosten välistä jännitettä. Hanat otetaan tiettyjen segmenttien tietyistä käännöksistä ja merkitään erivärisillä johdoilla. Kaikissa liitännöissä käytetään argonkaarihitsausta tai kylmäpainehitsausta minimaalisen kosketusvastuksen varmistamiseksi.

Core Noise Reduction Treatment

Ytimen laminoinnin päätyttyä koko ydin tyhjiöpainekyllästetään erityisellä melua vaimentavalla eristyslakalla, joka vaimentaa piiteräslevyjen sekä levyjen ja kiinnitysosien välistä mikrovärinää. Korkean lämpötilan silikonikumityynyt sijoitetaan sydämen ja käämien väliin sekä käämien ja kiinnitysosien väliin. Näillä hoidoilla tyhjäkäyntiääni voidaan pitää alle 55 dB:ssä (315 kVA ja alle), mikä on verrattavissa kotitalousjääkaapin huminaan.

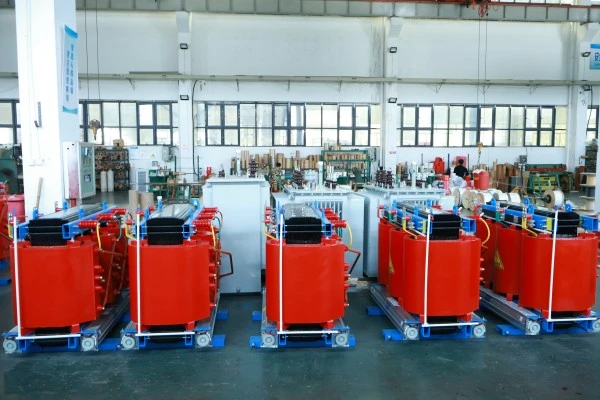

Kattava tehdastestaus

Jokainen SCB13 Copper Winding Dry Type -tehomuuntaja käy läpi seuraavat testit ennen tehtaalta lähtöä: käämin vastuksen mittaus; jännitesuhteen mittaus ja vektoriryhmän todentaminen; oikosulkuimpedanssin ja kuormitushäviön mittaus; tyhjäkäyntivirran ja tyhjäkäyntihäviön mittaus; eristysvastuksen ja dielektrisen häviökertoimen mittaus; sovellettu jännitekestävyystesti; indusoituneen jännitteen kestotesti; osittainen purkausmittaus. Testitiedot tallennetaan automaattisesti ja tehtaan testiraportti toimitetaan lähetyksen mukana.

Tuoteparametri (erittely)

Pakkaus ja jälkimyynti

Pakkausmenetelmä

1. Muuntajan runko päällystetty vedenpitävällä PE-kalvolla, kriittiset alueet peitetty pehmeällä suojapehmusteella.

2. Pakattu tukeviin vientilaatuisiin vanerilaatikoihin, joissa on lavapohjat trukkien käsittelyä varten.

3. Laajennetulla polyuretaanilla tai hunajakennopahvilla täytettyjen laatikoiden sisäpuoli kuljetuksen tärinävaurioiden estämiseksi.

4. Selkeät merkinnät ulkopuolella: painopiste, nostopisteet, kosteudenkestävä, ei kaatu.

Huoltopalvelu

1. Ilmainen takuuaika: 12 kuukautta lähetyspäivästä.

2. Yrityksemme korjaa tai vaihtaa takuuaikana kaikki suunnittelu-, materiaali- tai valmistusvirheistä johtuvat viat ilmaiseksi (mukaan lukien kohtuulliset kuljetuskustannukset).
