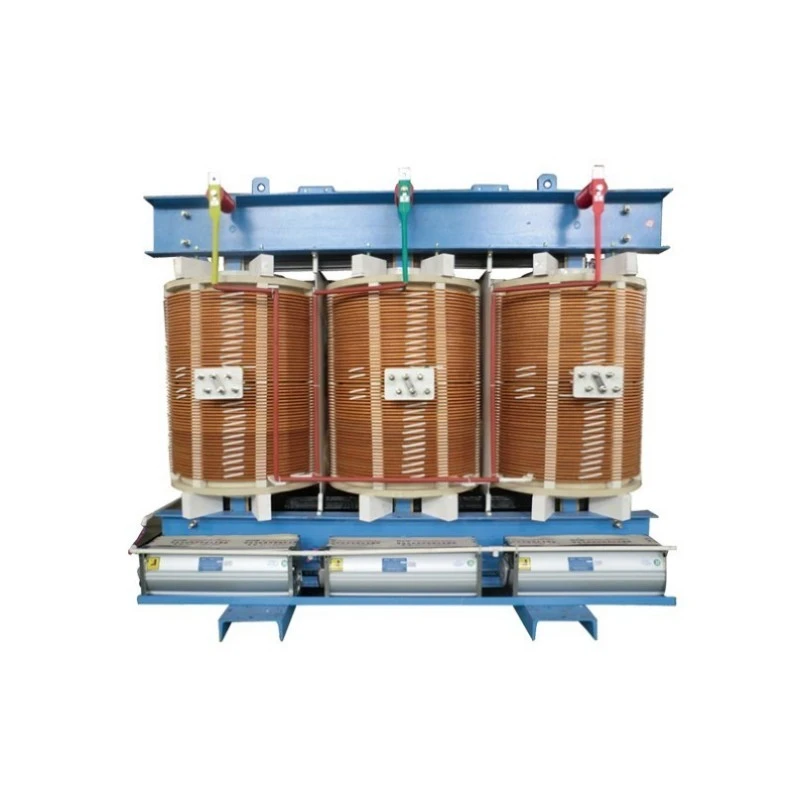

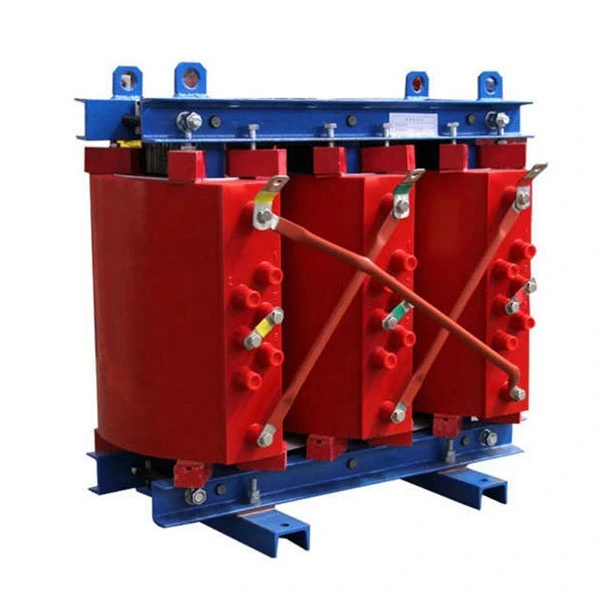

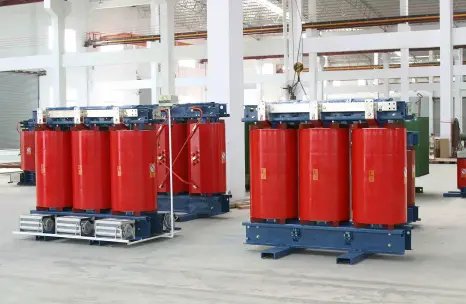

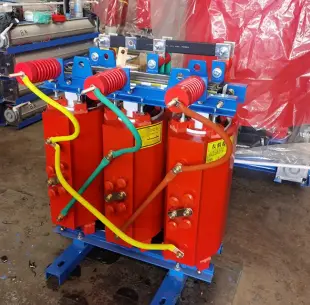

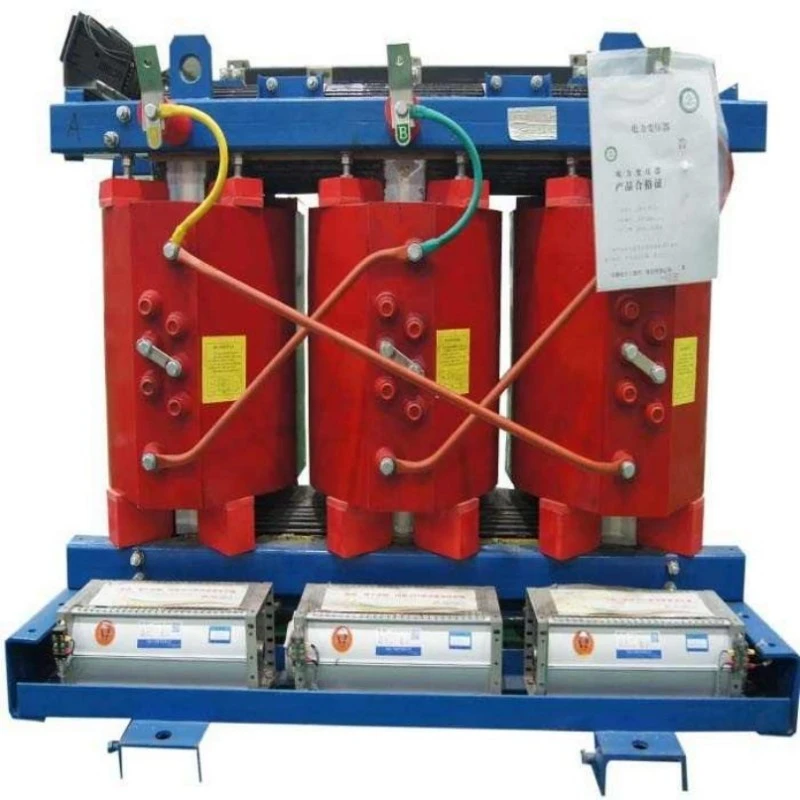

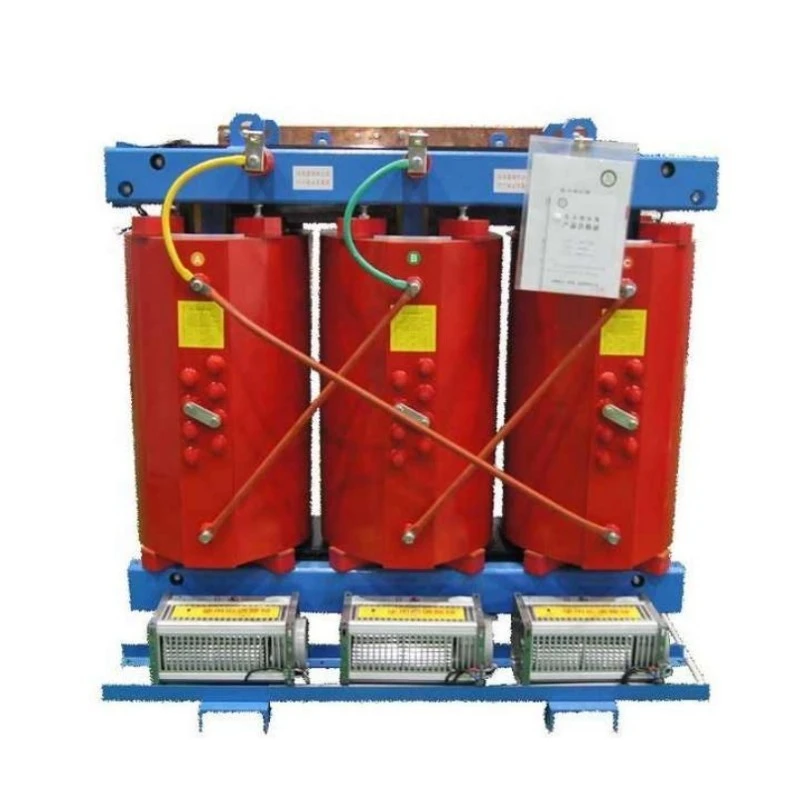

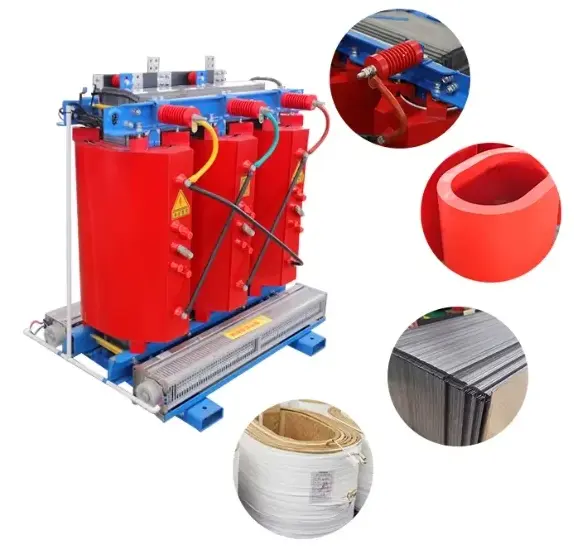

Kuparikäämitys valuhartsi Auto Dry Type muuntaja

Copper Winding Cast Resin Auto Dry Type Transformer on tehokas virranjakeluratkaisu, joka on suunniteltu sovelluksiin, jotka vaativat luotettavaa jännitteen muuntamista luontaisella turvallisuudella ja vähäisellä huoltotarpeella. Tämä edistyksellinen muuntaja käyttää 100 % kuparikäämiä, jotka on täysin kapseloitu korkealuokkaiseen epoksihartsiin tyhjiöolosuhteissa, luoden kiinteän, tyhjiöttömän eristysjärjestelmän, joka tarjoaa poikkeuksellisen dielektrisen lujuuden ja ympäristönsuojelun.

Toisin kuin perinteiset öljytäytteiset muuntajat, tämä kuivatyyppinen yksikkö ei sisällä syttyviä nesteitä, mikä eliminoi palovaarat ja öljyvuotoon liittyvät ympäristöriskit. Automaattisen muuntajan rakenne mahdollistaa erittäin tehokkaan jännitteen säädön pienemmällä koosta ja painolla verrattuna vastaaviin eristysmuuntajiin, mikä tekee siitä ihanteellisen jännitteen korjaukseen, moottorin käynnistyssovelluksiin ja LVI-järjestelmiin, joissa galvaanista eristystä ei tarvita.

Copper Winding Cast Resin Auto Dry Type Transformer soveltuu erinomaisesti sisäasennuksiin, liikerakennuksiin, teollisuuslaitoksiin ja uusiutuvan energian järjestelmiin, joissa turvallisuus, tilatehokkuus ja toimintavarmuus ovat ensiarvoisen tärkeitä. Ylivoimaisella oikosulkulujuudella ja erinomaisella ylikuormituksen sietokyvyllä tämä kuparikäämitysvaluhartsiautomaattinen kuivaustyyppinen muuntaja tarjoaa tasaisen virranlaadun jopa vaativissa kuormitusolosuhteissa.

Tuoteparametri (erittely)

Tuotteen edut

1. Erinomainen johtavuus ja energiatehokkuus

Muuntajamme käyttävät 100 % erittäin puhtaita elektrolyyttisiä kuparikäämiä, mikä parantaa mitattavissa olevia suorituskykyä alumiinivaihtoehtoihin verrattuna.

Pienemmät energiahäviöt: Kuparin ylivoimainen johtavuus (IACS 100 %) vähentää kuormitushäviöitä noin 25-30 % verrattuna vastaaviin alumiinimalleihin, mikä alentaa käyttöiän käyttökustannuksia.

Korkeampi lämmönkestävyys: Ylivoimainen lämmönjohtavuus varmistaa nopeamman ja tasaisemman lämmön poistumisen käämityspisteistä epoksikoteloon.

Kompakti jalanjälki: Suurempi virrantiheys mahdollistaa pienemmän ja kevyemmän muuntajan samalla teholla, mikä säästää arvokasta asennustilaa.

2. Poikkeuksellinen oikosulkukestävyys

Suuri mekaaninen lujuus: Kuparijohtimet säilyttävät rakenteellisen eheyden vikavirroissa, jotka saavuttavat 25x nimellisvirran, mikä estää käämien muodonmuutoksen tai eristysvaurion.

Tukeva kotelointi: Käämit on tyhjiövalettu lasikuituvahvisteiseen epoksihartsiin, jolloin muodostuu kiinteä, tyhjä lohko, jolla on erinomainen mekaaninen jäykkyys sähkömagneettisia vikavoimia vastaan.

3. Edistyksellinen valuhartsiteknologia ankariin ympäristöihin

Kosteuden ja saastumisenkestävyys: Hermeettisesti suljetut käämit kestävät kosteuden imeytymistä, pölyä, suolasumua ja teollisuushöyryjä – ihanteellinen 100 % kosteus- ja rannikkoasennuksiin ilman esikuivausta.

Paloa hidastava ja itsestään sammuva: Epoksihartsikoostumus ei tue palamista ja tuottaa vain vähän myrkyllistä savua, mikä varmistaa turvallisuuden sisä-, korkea- ja maanalaisissa sovelluksissa.

4. Alhainen osittainen purkaus ja pidennetty eristyksen käyttöikä

Tyhjiövapaa tyhjiövalu: Korkeatyhjiökäsittely eliminoi sisäiset ilmakuplat ja saavuttaa <10 kpl osittaista purkaustasoa pitkäaikaisen keskijännitteen luotettavuuden takaamiseksi.

Lämpöyhteensopivuus: Kuparilla ja epoksihartsilla on yhteensopivat lämpölaajenemiskertoimet, mikä minimoi sisäisen jännityksen kuormituksen aikana ja estää mikrohalkeamien muodostumisen.

5. Optimoitu jäähdytys ja ylikuormitus

Integroidut jäähdytyskanavat: Tarkasti suunnitellut aksiaalikanavat luovat luonnollisen konvektion "piippuvaikutelman" tehokkaaseen ilmanjäähdytykseen.

Forced Air (AF) -ominaisuus: Valinnaiset älykkäät tuuletinjärjestelmät mahdollistavat 50 % hätäylikuormituskapasiteetin ylittämättä eristyksen lämpötilarajoja.

Kuparifolio LV-käämit: Laitteissa ≥500 kVA, foliokäämitekniikka parantaa oikosulkulujuutta ja lämmön haihtumista.

6. Huoltovapaa elinkaariarvo

Ei öljynkäsittelyä: Nolla nestemäistä dielektristä eliminoi öljyn testauksen, suodatuksen ja hävittämisen kustannukset ja ympäristöriskit.

Itsepuhdistuva rakenne: Sileät, ei-huokoiset epoksipinnat estävät pölyn kertymistä ja mahdollistavat helpon huollon.

Korroosionkestävä rakenne: Kaikissa rakenteellisissa laitteistoissa on korroosionestokäsittely tai ruostumaton teräs pitkäaikaisen kestävyyden takaamiseksi.

Sovellukset

Teollisuustilat: Tehonjakelu moottoreille, pumpuille ja prosessilaitteille tuotantolaitoksissa

Liikerakennukset: Turvallista, hiljaista virtaa valaistukseen, LVI- ja toimistokuormiin korkeissa rakennuksissa

Uusiutuvat energiajärjestelmät: Jännitteenkäsittely aurinkoinvertteriasemille ja tuulipuiston apuvoimalle

Infrastruktuuriprojektit: Luotettavaa tehoa tunneleille, rautateille, lentokentille ja maanalaisille sähköasemille

Moottorin käynnistys ja jännitteen korjaus: Tehokas jännitteensäätö raskaan kaluston käynnistyksessä

Palvelinkeskukset: puhdas teho ja pieni harmoninen särö herkille IT-laitteille

Autotransformer vs. Isolation Transformer

Vaikka molempia muuntajia voidaan käyttää jännitteen muuntamiseen, automuuntajalla ja eristysmuuntajalla on erilaiset sähkörakenteet ja sovellukset.

Usein kysytyt kysymykset – hankinnat ja palvelut

Kysymys 1: Voidaanko tätä kuparikäämitysvaluhartsityyppistä automaattista kuivaa muuntajaa mukauttaa tiettyihin jännite- ja taajuusvaatimuksiin?

V: Kyllä. Lugao Power on erikoistunut räätälöityihin muuntajaratkaisuihin. Voimme mukauttaa erilaisia ​​ensiö-/toisiojännitearvoja, 50/60 Hz:n taajuusvaatimuksia ja erityisiä väliottokokoonpanoja paikallisten verkkostandardien ja sovellustarpeiden mukaan.

Q2: Mikä on tämän muuntajan tyypillinen käyttöikä?

V: Normaaleissa käyttöolosuhteissa IEC-kuormitusohjeiden mukaisesti eristysjärjestelmä on mitoitettu kestämään 20+ vuotta jatkuvaa käyttöä. Nestemäisen eristeen puuttuminen eliminoi öljyn hajoamiseen liittyvät lämpövanhenemisongelmat, ja tiivis rakenne estää eristemateriaalien ympäristön saastumisen.

Q3: Mitä sertifikaatteja ja asiakirjoja tarjotaan?

V: Jokaisen kuparikäämitysvaluhartsimuuntajan mukana toimitetaan rutiinitestiraportit, materiaalisertifikaatit ja vaatimustenmukaisuusasiakirjat. Tyyppitestiraportit akkreditoiduista laboratorioista ovat saatavilla pyynnöstä. Yksiköt on valmistettu standardien IEC 60076-11, IEEE C57.12.01 ja sovellettavien kansallisten standardien mukaisesti.

Huolto ja takuu

Lugao Power Co., Ltd.on sitoutunut asiakastyytyväisyyteen ja tuotteiden luotettavuuteen.

Takuuaika: 12 kuukautta (1 vuosi) käyttöönottopäivästä tai 18 kuukautta toimituksesta sen mukaan, kumpi tulee ensin.

Takuun kattavuus: Materiaali- ja valmistusvirheet normaalikäytössä ja tietyissä käyttöolosuhteissa.

Tekninen tuki: Vianetsintä, asennusneuvonta ja käyttöönotto-ohjeet ovat saatavilla suunnittelutiimiltämme.

Varaosat: Kriittistä komponenttivarastoa ylläpidetään asiakkaiden vaatimusten tukemiseksi ja seisokkien minimoimiseksi.
