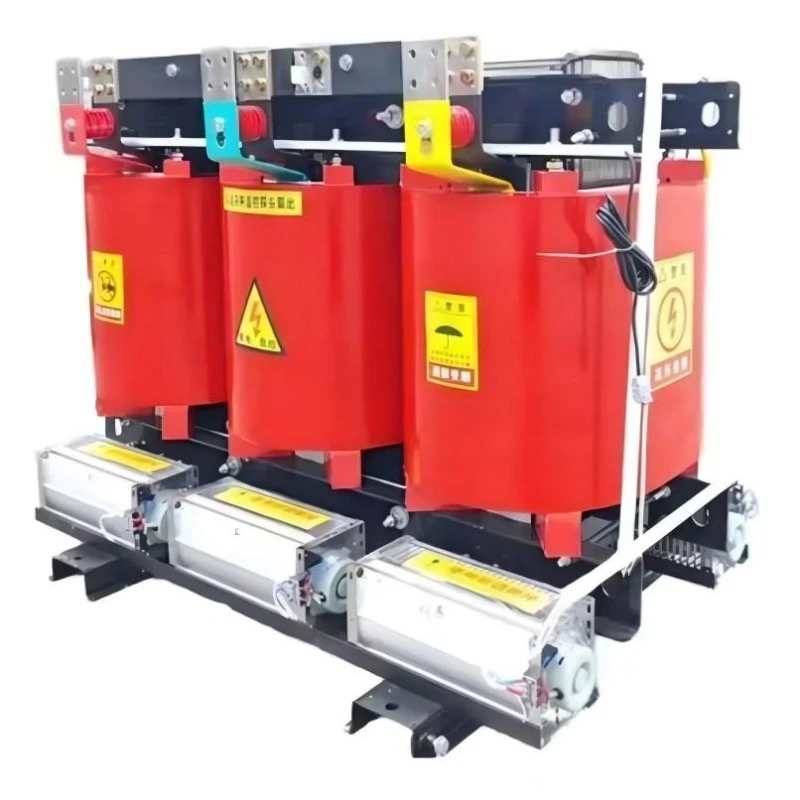

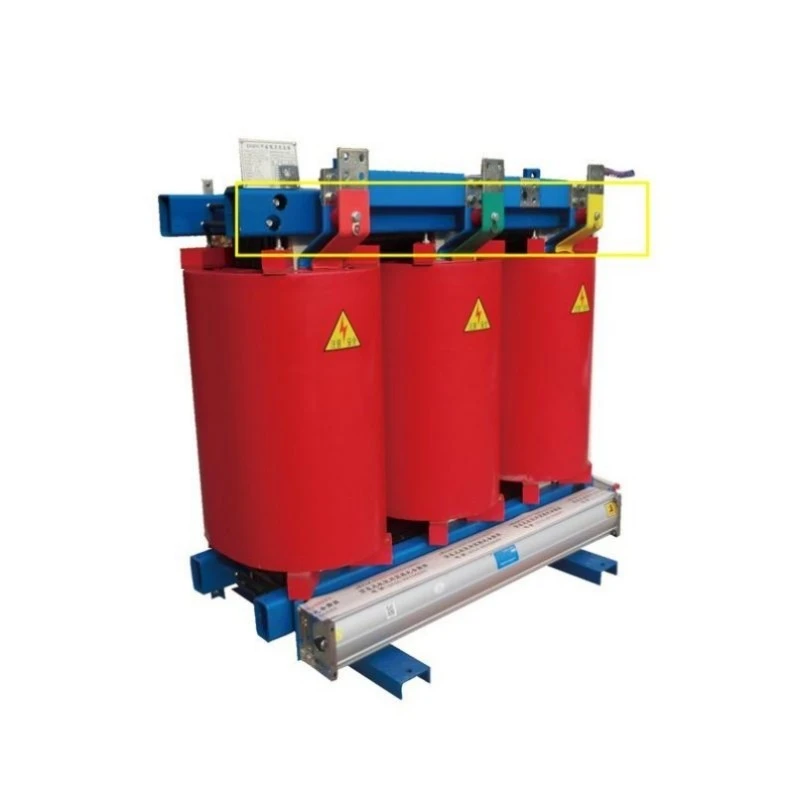

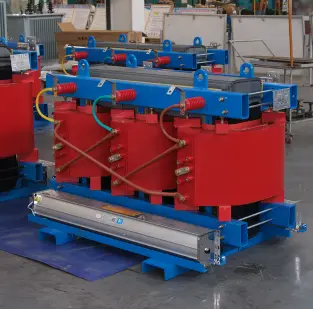

Ilmajäähdytys epoksihartsikuivamuuntaja

Mikä se on?

Ilmajäähdytys epoksihartsikuivamuuntaja on täysin öljytön tehonmuuntolaite, jossa kaikki korkea- ja matalajännitekäämit on täysin kapseloitu valuun epoksihartsiin tyhjiöpaineen alaisena. Toisin kuin perinteiset muuntajat, jotka käyttävät eristykseen ja jäähdytykseen mineraaliöljyä tai synteettisiä nesteitä, tämä laite käyttää jäähdytysväliaineena vain ilmaa – joko luonnollista konvektiota (AN) tai valinnaista pakotettua ilmaa (AF). Epoksihartsi palvelee kolminkertaista käyttöä: ensisijainen sähköeristys, mekaaninen suoja kosteutta ja epäpuhtauksia vastaan ​​sekä jäykkä rakenne, joka kestää oikosulkuvoimia.

Mitä se tekee?

Jännitteen muunnos: Alentaa keskijännitettä (6kV, 10kV, 20kV, 35kV) käyttöjännitteisiin (208V, 400V, 480V, 690V) teollisia, kaupallisia ja asuinrakennuksia varten. Vaihtoehtoisesti nostaa jännitettä uusiutuvan energian verkkojen yhteenliittämiseksi.

Paloturvallinen virranjakelu: Toimittaa sähköä rakennuksiin, maanalaisiin pysäköintihalliin, sairaaloihin ja datakeskuksiin, joissa öljytäytteiset muuntajat ovat palomääräysten kiellettyjä. Itsesammuva epoksi (UL 94 V-0 -luokitus) ei levitä liekkejä.

Puhdas teho herkille kuormille: Eristää ensiö- ja toisiopiirit, suodattaa harmonisia yliaaltoja, vaimentaa ylijännitteitä ja eliminoi maasilmukat, jotka häiritsevät lääketieteellisiä kuvantamislaitteita, CNC-koneita ja laboratorioinstrumentteja.

Käyttö ulkona ja ankarissa ympäristöissä: Valinnaisilla IP54- tai IP65-koteloilla muuntaja kestää sadetta, lunta, pölymyrskyjä, suolasuihkua ja äärimmäisiä lämpötiloja -30 °C - +55 °C ilman suorituskyvyn heikkenemistä.

Pohjimmiltaan ilmajäähdytysepoksihartsikuivamuuntaja on ensisijainen valinta aina, kun turvallisuudesta, ympäristönmukaisuudesta ja pitkäaikaisesta luotettavuudesta ei voida keskustella.

Tuoteparametri (erittely)

Tuoteominaisuus ja sovellus (K&A-muoto)

Kysymys 1: Mikä tekee epoksihartsieristyksestä paremman kuin avoimet mallit?

V: Kolme keskeistä etua. Ensinnäkin kosteudensieto – epoksi ei ole hygroskooppista. Ilmajäähdytys epoksihartsikuivamuuntaja käynnistyy uudelleen välittömästi viikkojen sammutuksen jälkeen 100 % kosteudessa, kun taas avoimet yksiköt vaativat esilämmitystä. Toiseksi, kontaminaatiosuojaus – johtava pöly ei pääse tunkeutumaan kiinteisiin epoksipintoihin, mikä eliminoi jäljitys- ja ylivuotoriskit. Kolmanneksi mekaaninen lujuus – kapseloidut käämit kestävät oikosulkuvoimia jopa 25× nimellisvirtaan ilman muodonmuutoksia.

Sovellus: Palvelinkeskukset — Nolla pölyn kerääntymisriskiä, ​​hiljainen toiminta alle 55 dB ja itsestään sammuva epoksi täyttävät NFPA 75 -vaatimukset IT-laitteistohuoneissa.

Q2: Kuinka se toimii ulkona ilman öljyä?

V: IP54/IP65-koteloilla (ruostumaton teräs, kalteva sadekatto, labyrinttituulettimet) muuntaja kestää sadetta, pölyä ja suolasumua. Epoksikäämit kestävät korroosiota paremmin kuin öljytäytteiset patterit. Rannikkokohteita varten on saatavana 316 ruostumattomasta teräksestä valmistettua koteloa.

Sovellus: Aurinkovoimapuistot ja tuulipuistot — Syrjäisissä, ilman henkilöstöä olevissa paikoissa ei ole öljynäytteitä, vuototarkastuksia ja palontorjuntajärjestelmiä. Yksiköt toimivat ilman valvontaa vuosia äärilämpötiloissa -30°C - +55°C.

Q3: Pystyykö se käsittelemään moottorin käynnistyspiikkejä ja ylikuormituksia?

V: Kyllä. Luokan H (180°C) eristys mahdollistaa 110 % jatkuvan ylikuormituksen luonnollisessa jäähdytyksessä (AN) ja 130 % 30 minuutin ajan. Pakotettu ilma (AF) -vaihtoehdolla kapasiteetti kasvaa 20-25 % – puhaltimet käynnistyvät automaattisesti 80 °C:ssa. Jos syklinen ylikuormitus ylittää 150 %, ota yhteyttä insinööreihin.

Sovellus: Teollinen valmistus — Autojen kokoonpanolinjoilla ja leimaamoilla esiintyy vakavia kuormituksen heilahteluja. Matala impedanssi (4-6 %) pitää jännitteen säädön ±3 %:n sisällä, kun taas epoksikäämit kestävät tärinää, joka halkeaisi öljytäytteisen jäähdyttimen hitsauksen.

Q4: Onko se todella huoltovapaa?

V: Sydänmuuntaja ei vaadi öljynvaihtoa, ei dielektristä testausta, ei suodatusta, ei tiivisteiden vaihtoa. Vain kolme yksinkertaista tarkastusta 12–24 kuukauden välein: puhdista säleiköt/tuulettimet paineilmalla, vääntömomentin tarkistusliittimet ja tarkasta kotelo. Vuosittainen kokonaistyö: alle kaksi tuntia pätevän sähköasentajan toimesta.

Tuotantotiedot – Mikä tekee Lugaosta kilpailijoihin nähden paremman

Usein kysytyt kysymykset (K&V)

K1: Mikä on ilmajäähdytysepoksihartsikuivamuuntajan todellinen tehokkuus, ja heikkeneekö se ajan myötä?

V: Hyötysuhde 75 %:n kuormituksella (tyypillinen toimintapiste) on 98,7 % 1000 kVA:n yksikössä ja nousee 99,1 %:iin 2500 kVA:n yksikössä. Tehokkuus määräytyy ydinhäviön (vakio, riippuu piiteräksen laadusta) ja kuparihäviön (vaihtelee kuormituksen neliön mukaan). Air Cooling Epoxy Resin Dry Type Transformerin tärkein etu on, että tehokkuus ei heikkene ajan myötä, koska epoksikapselointi estää kosteuden sisäänpääsyn, mikä lisäisi hävikkiä. Öljyllä täytettyjen muuntajien hyötysuhde heikkenee usein 10–15 vuoden kuluttua, kun öljy hajoaa ja paperieristeen kosteuspitoisuus nousee. Epoksiyksikkömme ylläpitävät tehdastehokkuutta koko yli 30 vuoden käyttöiän ajan. Annamme takuun häviöarvot jokaiselle yksikölle ja hyvitämme erotuksen, jos kenttätestaukset osoittavat suurempia häviöitä takuuaikana.

Q2: Kuinka valitsen sovellukselleni oikean kapasiteetin?

V: Laske kytketyn kokonaiskuormasi kVA:na ja käytä sitten diversiteettikertoimia. Jatkuvassa kuormituksessa (valaistus, LVI, palvelimet) käytä 100 % nimikilvestä. Jaksottaisille kuormituksille (moottorit, hitsauslaitteet, hissit) käytä 50-70 % käyttösuhteesta riippuen. Lisää sitten 20-25 % tulevaa laajennusmarginaalia. Esimerkki: Tehdas, jossa jatkuva kuorma 800 kVA + 400 kVA moottorin kuormitus (diversiteettikerroin 0,6 → 240 kVA) + 20 % laajennus = (800+240) × 1,2 = 1248 kVA → valitse 1250 kVA tai 1500 kVA. Ylimitoitus lisää alkukustannuksia ja nostaa tyhjäkäyntiä; alimitoitus aiheuttaa ylikuumenemista ja ennenaikaista vikaa. Insinöörimme tarjoavat ilmaista mitoitusapua – lähetä vain kuormaluettelosi ja käyttömäärät. Raskaissa moottoreissa suosittelemme pakotettua ilmajäähdytystä (AF), jotta se voi käsitellä käynnistyspiikkejä ylittämättä lämpötilan nousurajoja.

Q3: Voidaanko muuntaja asentaa suljettuun tilaan, kuten tunneliin tai holviin?

V: Ehdottomasti. TheIlmajäähdytys epoksihartsikuivamuuntajasopii erinomaisesti ahtaisiin tiloihin, koska se ei vaadi öljysuojaholvia (säästää 2-3 metriä tilaa joka puolelta). Ilmanvaihdon vähimmäisväli on 300 mm kaikilla sivuilla ja 600 mm yläpuolella. Tunneliasennuksiin tarjoamme matalaprofiilisen version, jossa kotelon korkeutta on alennettu 200 mm (jäähdytyssäleiköt siirretään sivuille ylemmäs sijaan). Tunneleissa ympäristön lämpötila voi kuitenkin nousta muiden laitteiden takia – teemme lämpöanalyysin varmistaaksemme riittävän jäähdytyksen. Jos luonnollinen konvektio on riittämätön, AF (forced air) -vaihtoehto, jossa tuulettimet on asennettu suoraan runkoon, tarjoaa lisäjäähdytystä lisäämättä tilanjälkeä.

Miksi valita Lugao Power?

Edistynyt valmistus: Kehittyneiden tuotantolaitteiden ja testausmenetelmien tukema.

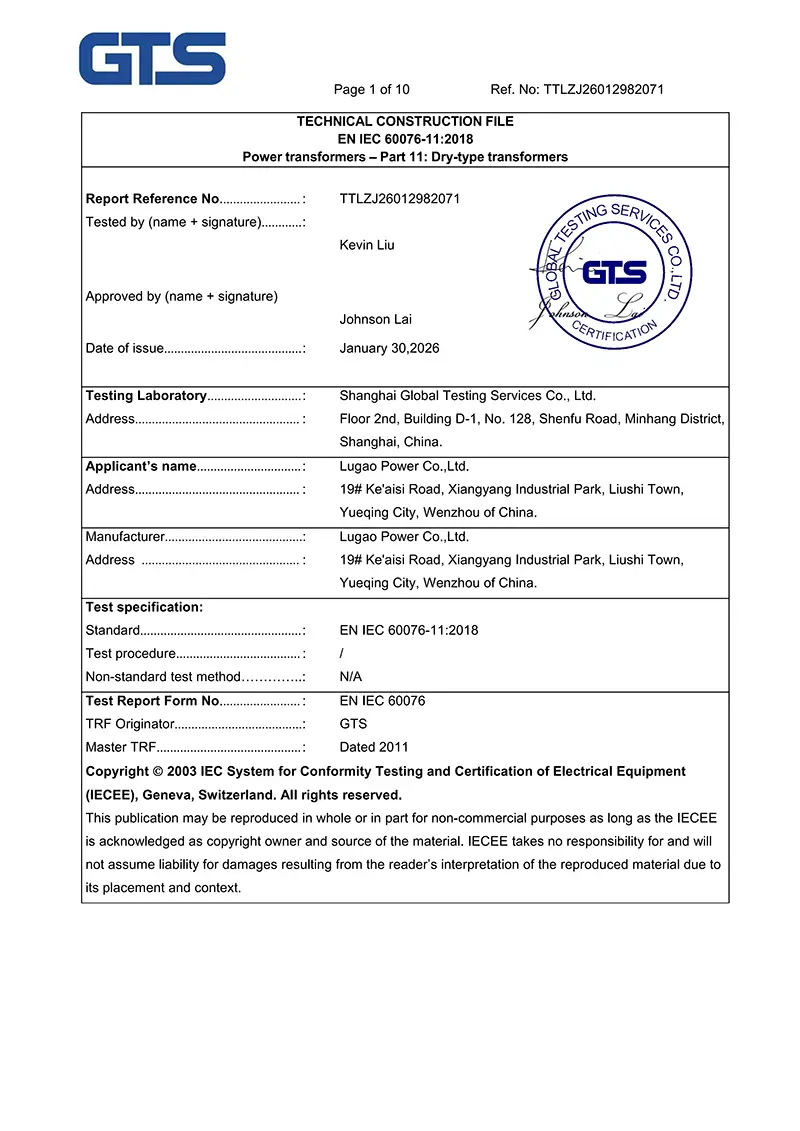

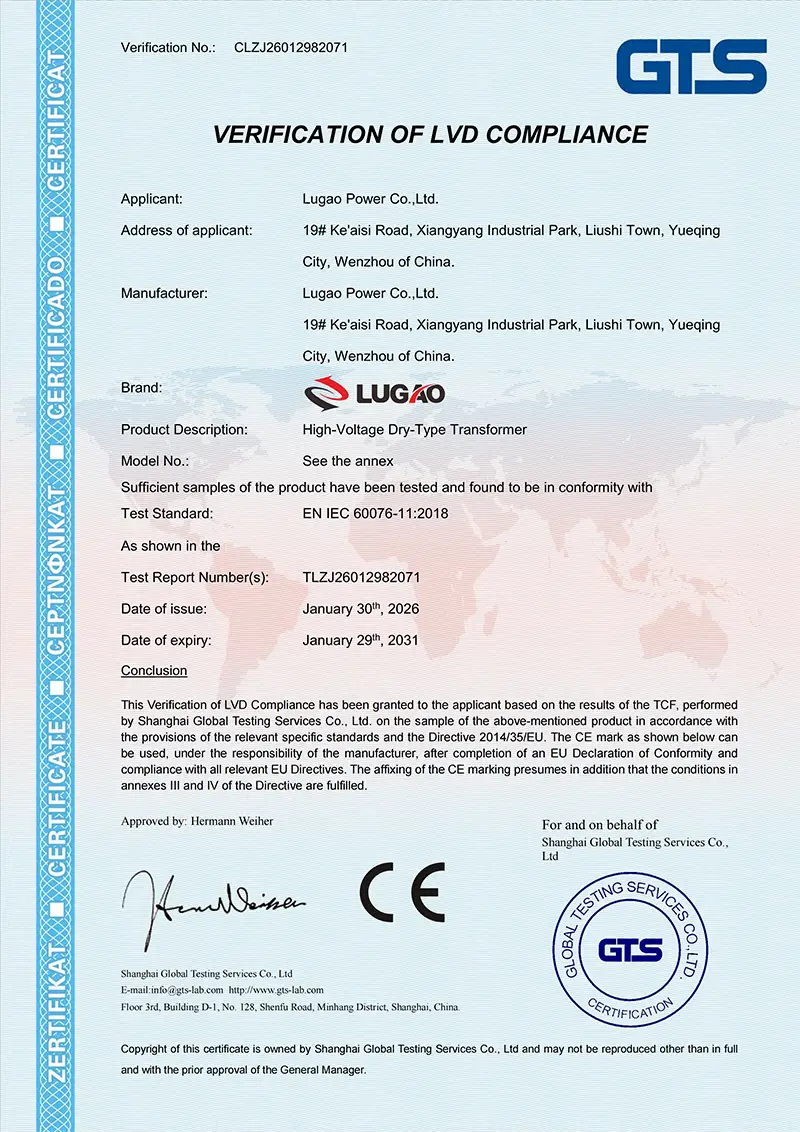

Sertifioitu laatu: ISO 9001- ja SGS-sertifioitu; Tärkeimmillä tuotteilla on CCC- ja CE-sertifikaatit.

Tehdastestaus: Tuotteet läpikäyvät laaduntarkastuksen ja testauksen ennen lähettämistä.

Projektikokemus: Laitteita käytetään sähköverkoissa, teollisuuslaitoksissa, kaivos-, rautatie-, rakentamis- ja yhteisövoimaprojekteissa.

Tekninen tuki: Ammattimainen tuki tuotteiden valinnasta ja mukauttamisesta toimitukseen.
