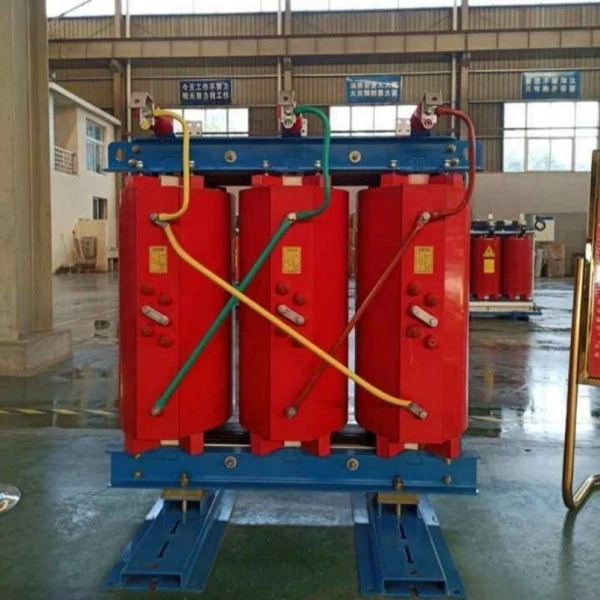

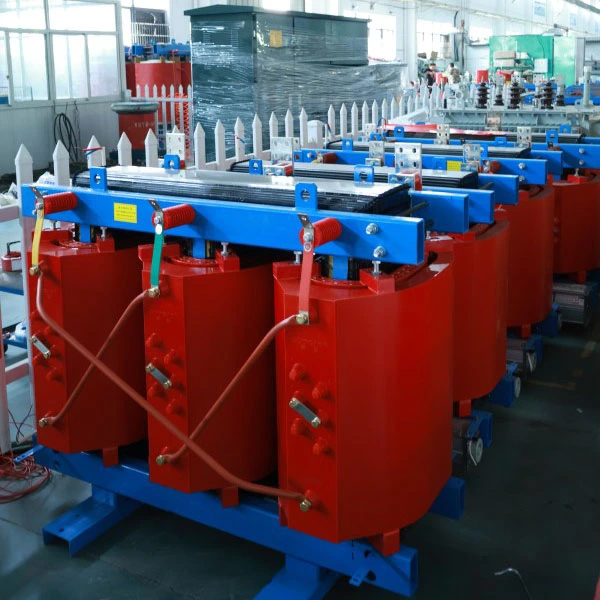

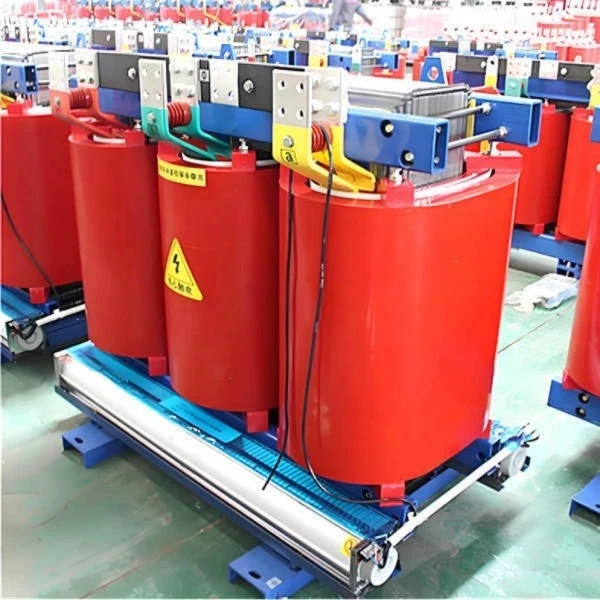

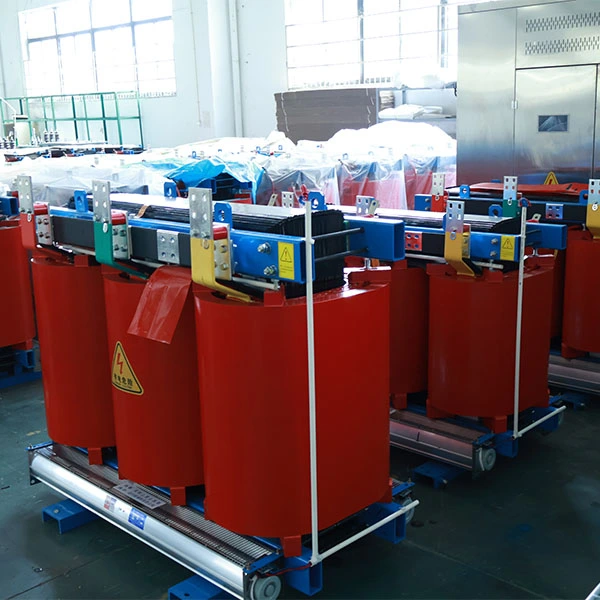

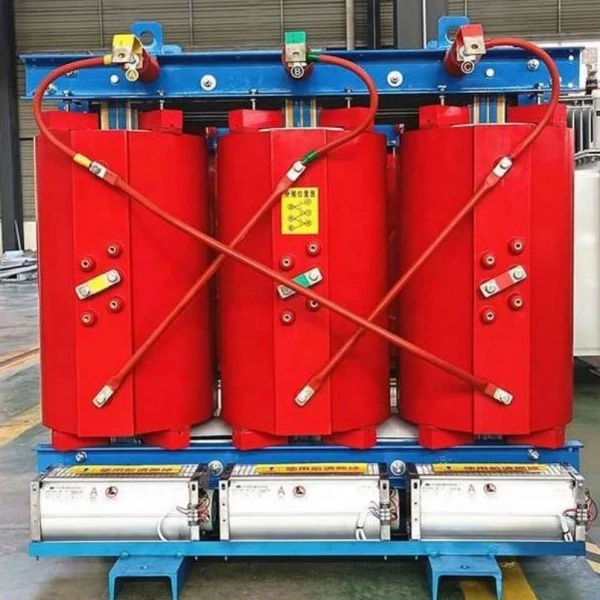

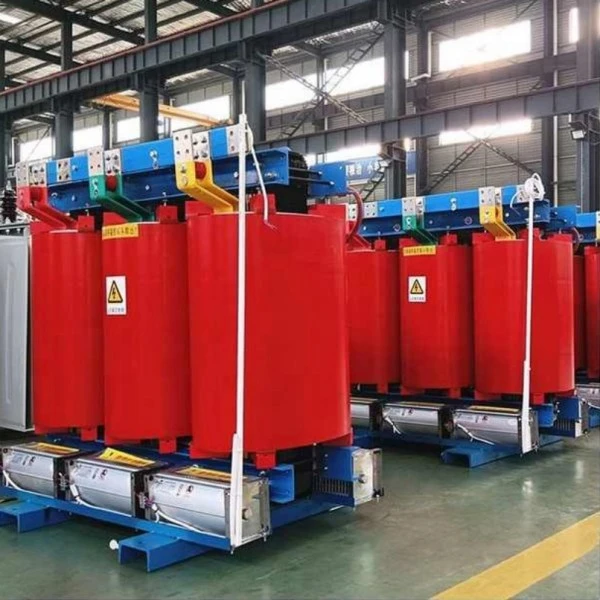

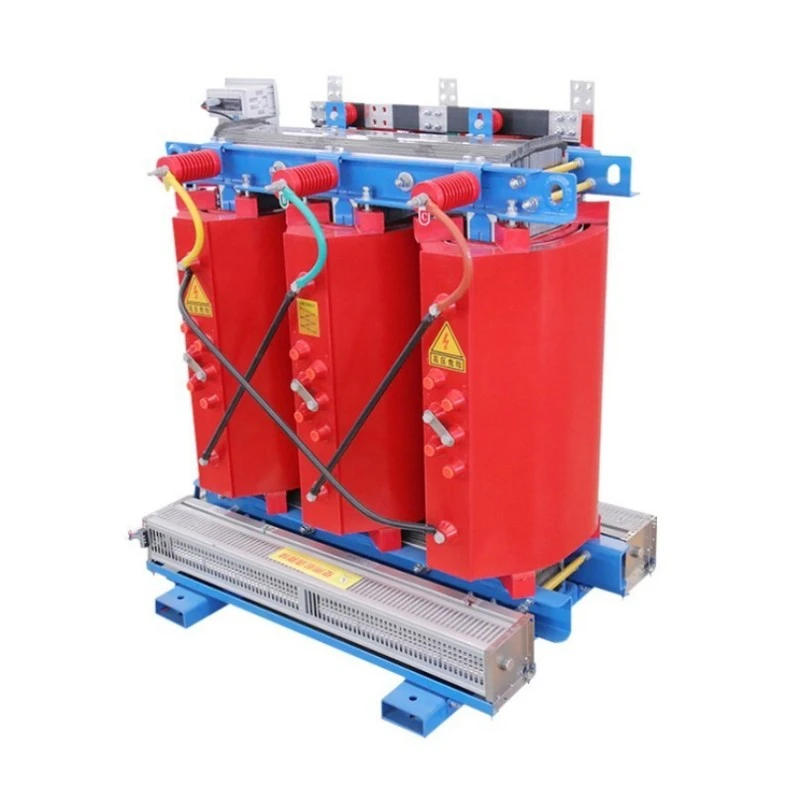

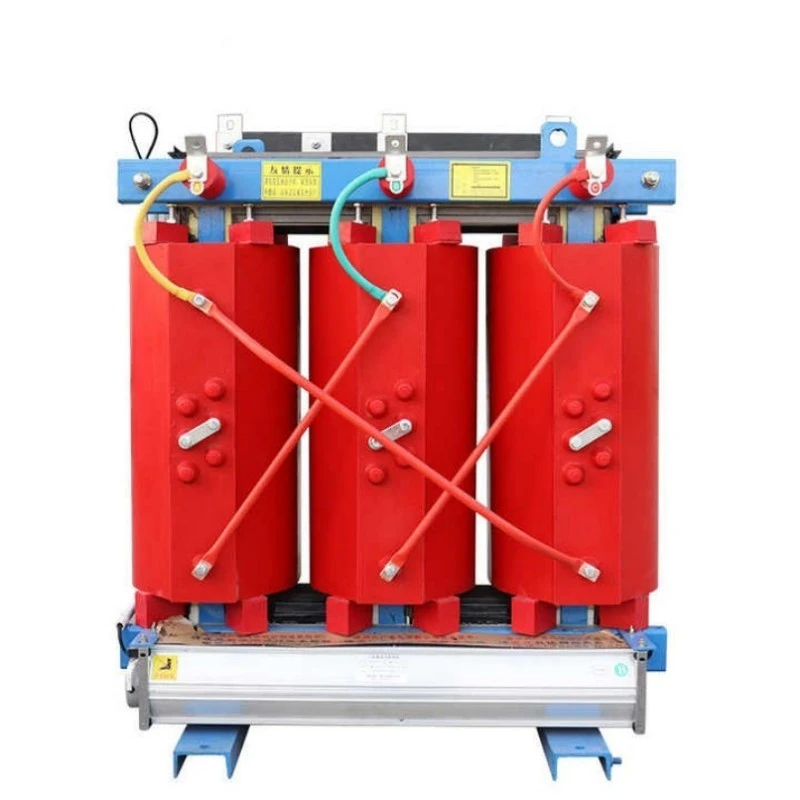

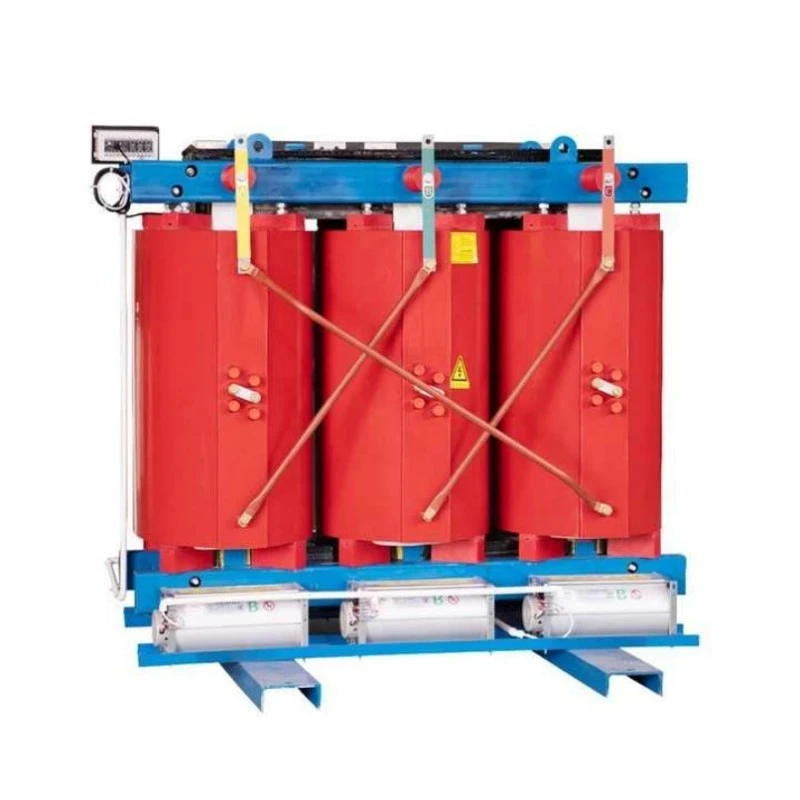

Kuparikäämityynyllä asennettu kuivatyyppinen muuntaja

Mikä tämä laite on?

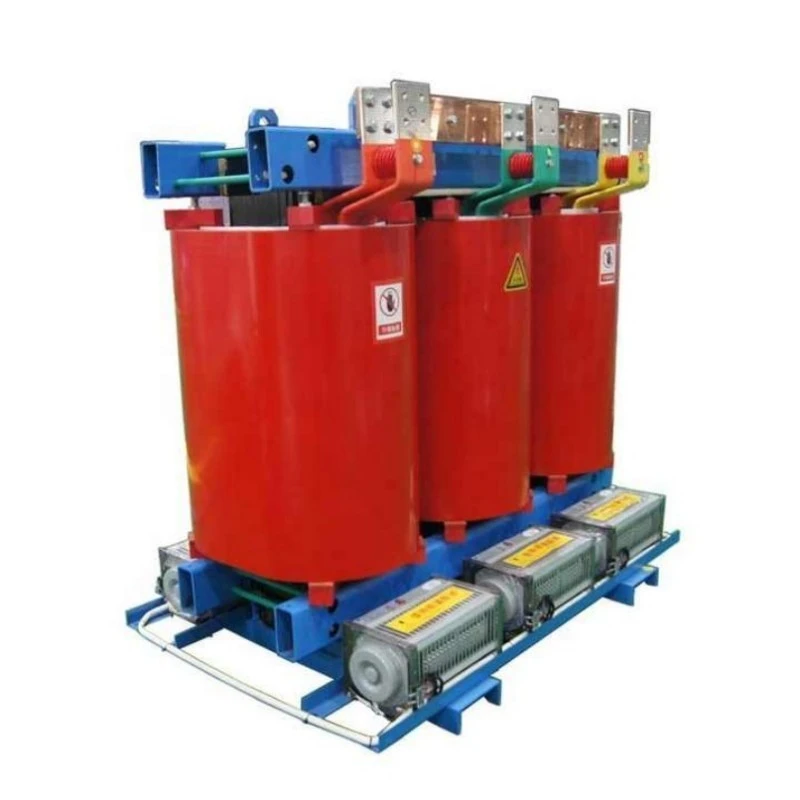

Copper Winding Pad Mounted Dry Type Transformer on kolmivaiheinen, valuhartsikuivamuuntaja, joka on erityisesti suunniteltu tyynyllä asennettaviin ulkoasennuksiin. Se laskee keskijännitteen (tyypillisesti 10kV–35kV) matalaksi (400V/380V) turvalliseen jakeluun asuinyhteisöihin, kauppakeskuksiin, teollisuuspuistoihin ja uusiutuvan energian hankkeisiin.

Toisin kuin perinteisetöljyllä upotetut muuntajat, tämä tuote ei käytä eristävää öljyä. Sen sijaan se käyttää kiinteää epoksihartsieristystä yhdistettynä luonnolliseen tai pakotettuun ilmajäähdytykseen. Käämit on valmistettu kokonaan korkean johtavuuden omaavasta kuparista, mikä varmistaa pienemmät resistanssihäviöt, paremman ylikuormituskyvyn ja pidemmän käyttöiän. Pehmustettu kotelo mahdollistaa suoran maanpinnan asennuksen ilman erillistä sähköasemarakennusta, mikä säästää merkittävästi rakennuskustannuksia ja tilaa.

Tuotteen kuvaus

Lugaon kuparikäämitysalustaan ​​asennettava kuivamuuntaja on suunniteltu luotettaviksi, tehokkaiksi ja turvallisiksi ulkojakeluverkostoissa. Tämä muuntaja täyttää 20052-2020 tason 2 energiatehokkuusstandardit GB 20052-2020, 10 kV/0,4 kV:n vakiojännitteillä 10 kV/0,4 kV:n vakiojännitteellä.

Keskeisiä sähköisiä suorituskykyjä ovat tyhjäkäyntihäviöt jopa 37 % pienemmät kuin tavanomaisissa kuivatyyppisissä muuntajissa, jopa 30 % pienemmät kuormitushäviöt, osittaispurkaus ≤5 pC ja melutasot ≤55 dB 1 metrin etäisyydellä. Kuparikäämit takaavat erinomaisen lämmönjohtavuuden ja mekaanisen lujuuden, mikä parantaa merkittävästi oikosulkukestävyyttä.

Yksikkö on sijoitettu säänkestävään, lukittavaan alustaan ​​asennettavaan koteloon, jonka luokitus on IP23 tai korkeampi ja joka suojaa sateelta, pölyltä ja ilkivallalta. Vakiovarusteena on älykäs lämpötilansäätöjärjestelmä, jossa on PT100-anturit, automaattisesti käynnistyvät tuulettimet, ylikuumenemishälytys ja RS485-tiedonsiirto.

Tämä kuparikäämitystyynyllä asennettava kuivatyyppinen muuntaja on 30 vuoden suunnitteluikä ja minimaaliset huoltotarpeet, joten se on ihanteellinen valinta sähkölaitoksille, EPC-urakoitsijoille ja laitosjohtajille, jotka etsivät turvallista, pitkäikäistä ja energiaa säästävää jakeluratkaisua.

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

Tärkeimmät ominaisuudet

Täyskupariset käämit – Pienemmät resistanssihäviöt, suurempi ylikuormituskyky ja parempi oikosulkukestävyys alumiiniin verrattuna.

Palonkestävä ja räjähdyssuojattu – Epoksihartsivalu, itsestään sammuva, ei öljyvuotoriskiä.

Pad-Mounted Design – Maan tason asennus, sähköasemarakennusta ei tarvita, säästää 40–60 % rakennuskustannuksista.

Erittäin pienet häviöt – Täyttää GB-tason 2 energiatehokkuuden, pienentää vuosittaisia ​​sähkölaskuja merkittävästi.

Älykäs valvonta – PT100-anturit, tuulettimen automaattinen käynnistys, ylikuumenemishälytys/laukaisu, RS485 BAS:iin.

Matala melu – ≤55 dB, sopii asuin- ja liikealueille.

Huoltovapaa – Ei öljytestausta, ei kuivausta, ei liikkuvia osia.

Q&A: Tuoteominaisuus selitetty

Kysymys 1: Miksi valita kuparikäämityynyyn asennettu kuivatyyppinen muuntaja öljyllä upotetun muuntajan sijaan ulkokäyttöön?

V: Öljyllä upotetut muuntajat aiheuttavat palo- ja vuotovaaran erityisesti asuin- tai ympäristön kannalta herkillä alueilla. Kuparikäämityynyllä asennettava kuivamuuntaja ei käytä öljyä, joten palon leviämisen tai maaperän saastumisen riskiä ei ole. Lisäksi kuparikäämit tarjoavat paremman lämmönjohtavuuden ja mekaanisen lujuuden, mikä takaa luotettavan toiminnan myös kesän huippukuormituksessa. Monet kunnat vaativat nyt kuivamuuntajia uusiin ulkoasennuksiin tiukempien palomääräysten vuoksi.

Q2: Onko kuparikäämi todella ylimääräisten kustannusten arvoinen verrattuna alumiiniin?

V: Ehdottomasti. Vaikka kuparikäämityynyllä asennetun kuivatyyppisen muuntajan alkukustannukset ovat noin 15–20 % korkeammat kuin alumiinikäämitysyksikön, kokonaiselinkaarikustannukset ovat huomattavasti alhaisemmat. Kuparilla on 40 % korkeampi johtavuus, mikä tarkoittaa pienempiä kuormitushäviöitä ja pienempiä sähkölaskuja. Kuparilla on myös suurempi vetolujuus, joten muuntaja kestää paremmin oikosulkuvoimia. Yli 30 vuoden suunnittelun käyttöiän aikana jo energiansäästöt oikeuttavat helposti investoinnin.

Q3: Pystyykö tämä muuntaja käsittelemään korkeaa kosteutta ja sadekausia, erityisesti eteläisillä alueilla?

V: Kyllä. Kuparikäämitystyynyllä asennettava kuivamuuntajamme käyttää tyhjiövaluprosessia, jossa epoksihartsi kapseloi kuparikäämit kokonaan muodostaen tiiviin eristekerroksen. Ydin ja puristimet läpikäyvät korroosionestokäsittelyn. IP23-kotelointimuuntaja toimii normaalisti 100 % suhteellisessa kosteudessa. Kuivausta ei tarvita ennen uudelleenkäynnistystä pitkän seisokin jälkeen.

Q4: Mitä tapahtuu, jos muuntaja ylikuormittuu kesähuippujen aikana?

V: Luonnollisessa jäähdytyksessä (AN) se toimii jatkuvasti 100 % kuormituksella. Pakkoilmajäähdytyksellä (AF) kapasiteetti kasvaa 40–50 %. Kuparikäämit kestävät 150 % nimelliskuormituksen 2 tunnin ajan. Tämä ylikuormituskyky varmistaa virran jatkuvuuden kriittisten tapahtumien aikana.

Q5: Kuinka pitkä takuu on ja mitä se kattaa?

V: Vakiotakuu on 12 kuukautta toimituksesta, ja se kattaa kaikki valmistusvirheet. Maksullinen palvelusopimus voi pidentää takuun 36 tai 60 kuukauteen. Tekninen tuki on ilmaista koko elämän ajan.

Tuotantotiedot

Ydinmateriaali ja valmistusprosessi

Jokaisen kuparikäämitysalustaan ​​asennetun kuivamuuntajan ydin on valmistettu erittäin läpäisevästä kylmävalssatusta rakeisesta piiteräksestä, ja siinä on porrasliitokset minimoimaan tyhjäkäyntivirta ja hajahäviöt. Ydin on tarkasti leikattu ja pinottu automaattisesti tasaisten magneettireittien varmistamiseksi.

Käämirakenne – kaikki kupari

Sekä suur- että pienjännitekäämituksissa käytetään hapettomia kuparijohtimia. Pienjännitekäämissä on foliokäämitys, jossa on tasainen kerrosten välinen eristys, mikä parantaa merkittävästi oikosulkukestävyyttä. Kuparin ylivoimainen lämmönjohtavuus auttaa myös hajaamaan lämpöä tehokkaammin ja alentamaan kuumapisteen lämpötiloja.

Eristysjärjestelmä – Epoksihartsityhjiövalu

Käämit on valettu tyhjössä korkealaatuisella epoksihartsilla, mikä poistaa tyhjiöt ja varmistaa osittaispurkauksen ≤5pC. Tämä kiinteä eristysjärjestelmä on paloa hidastava, kosteudenkestävä ja kemiallisesti vakaa. Eristysöljyä ei käytetä, joten muuntaja on turvallinen sisä- ja ulkotiloihin asennettaviin tyynyihin.

Kotelo ja alustaan ​​kiinnitetty muotoilu

Themuuntajaon sijoitettu raskaaseen, lukittavaan teräskoteloon, jossa on säänkestävä jauhemaalaus. Vakiosuojaus on IP23 (sade- ja pölytiivis), IP34 tai IP54 valinnainen ankariin ympäristöihin. Jalusta on suunniteltu asennettavaksi suoraan betonialustalle, kaapelin läpivienti alhaalta. Nostokorvakkeet ja maadoitusliittimet ovat vakiona.

Laadun ja testauksen vakuutus

Jokaiselle kuparikäämityynylle asennettavalle kuivatyyppiselle muuntajalle suoritetaan kattavat tyyppitestit ja rutiinitestit ennen toimitusta, mukaan lukien:

1. No-kuormitushäviö ja kuormitushäviötestit

2. Oikosulkuimpedanssitesti

3. Indusoidun ylijännitteen kestotesti

4. Osittainen purkausmittaus (≤5 pC)

5. Salamaimpulssitesti

6. Lämpötilan nousutesti

7. Kaikki keskeiset suorituskykyindikaattorit ylittävät GB- ja IEC-vaatimukset.

Sertifikaatit

1. ISO 9001:2015 laatujärjestelmä

2. CE-sertifioitu

3. Riippumattomien laboratorioiden tyyppitestiraportit
