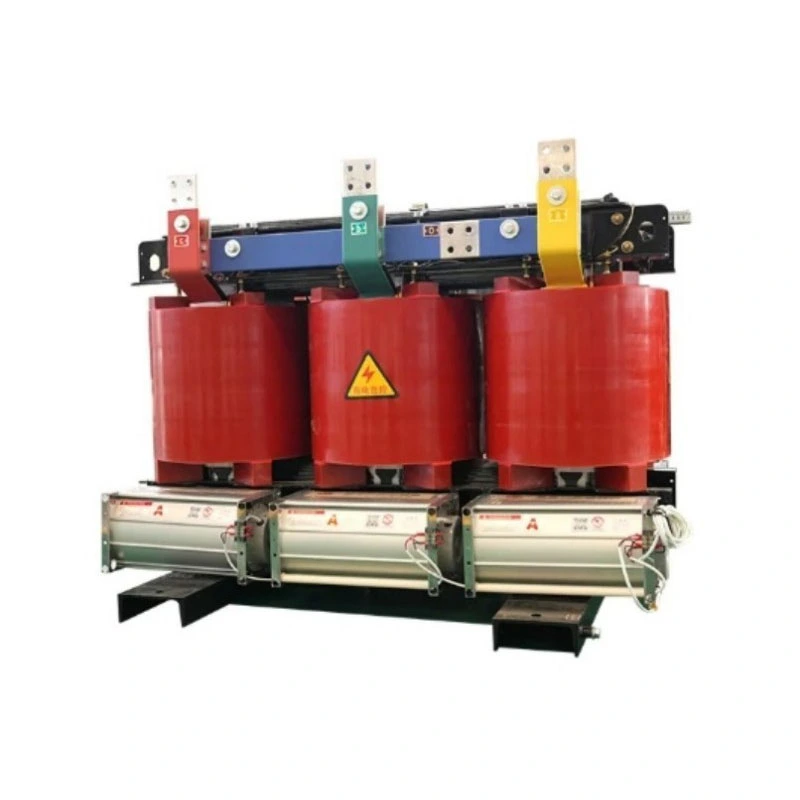

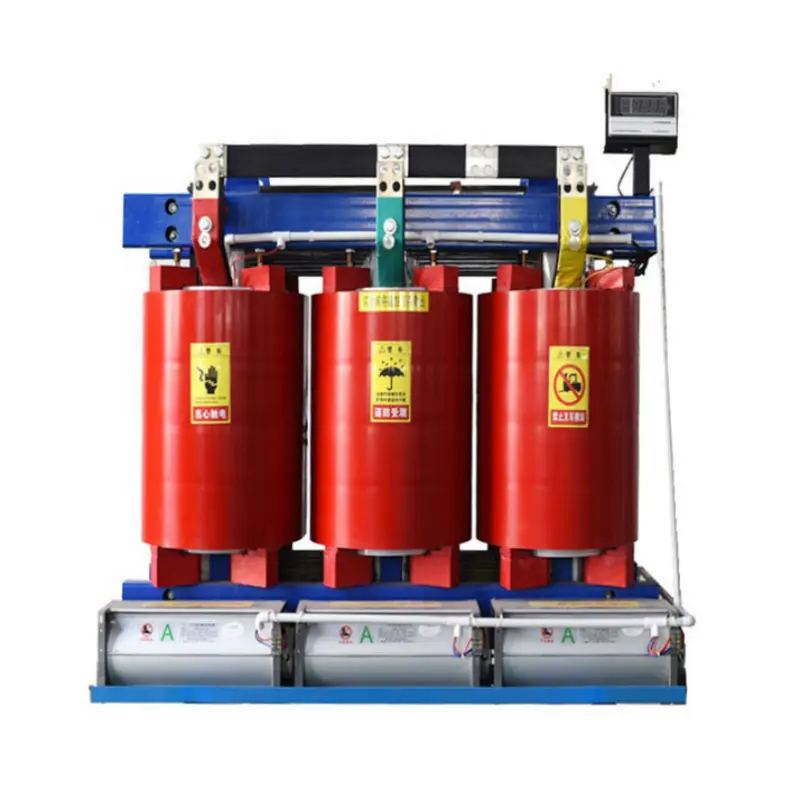

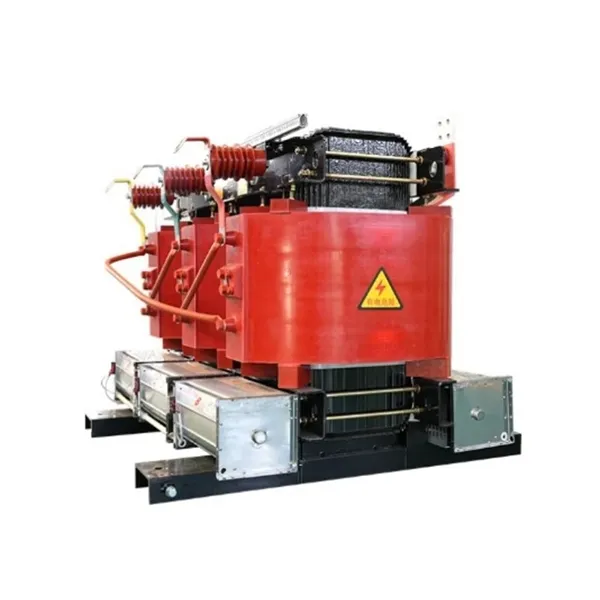

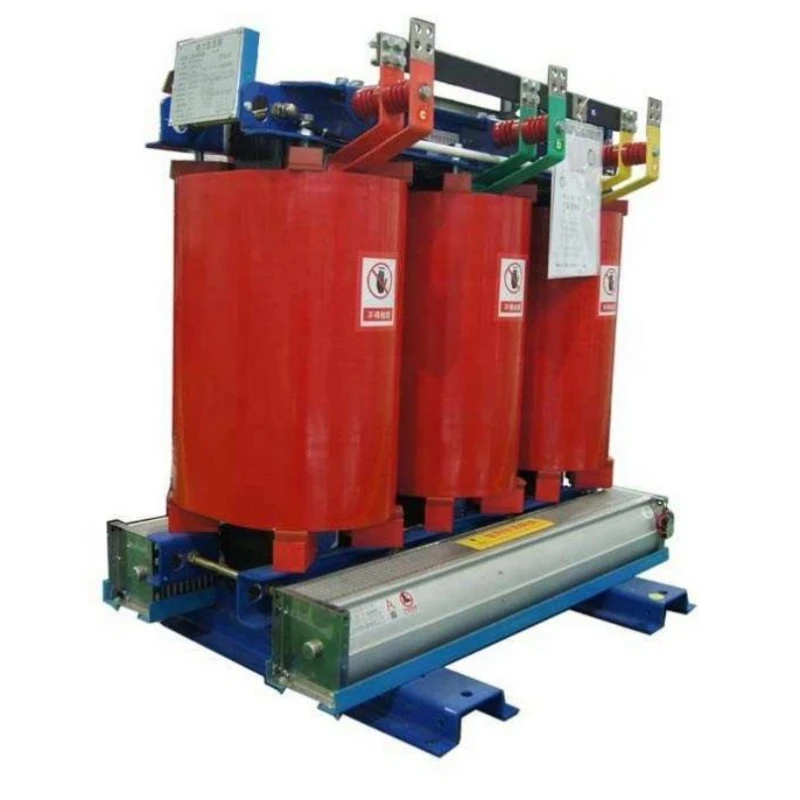

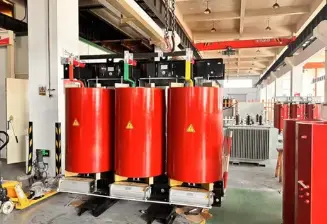

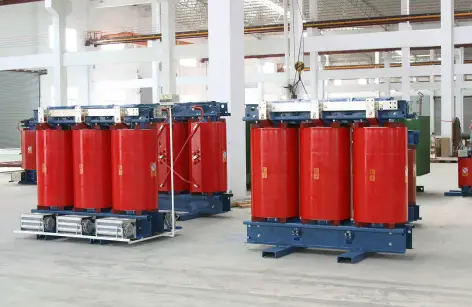

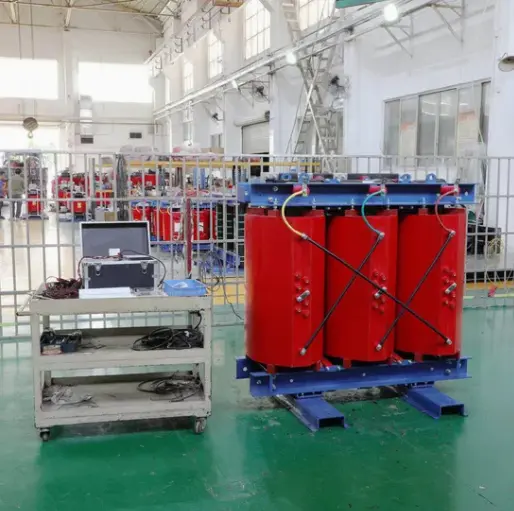

Ilmajäähdytys ulkona eristävä kuivatyyppinen muuntaja

Tämä tuote on ulkokäyttöinen, eristävä,kuivatyyppinen muuntajakäyttämällä ilmajäähdytystä (ANAN). Se ei ole riippuvainen nestemäisestä väliaineesta eristykseen tai lämmönpoistoon, vaan käyttää luonnollista konvektiota tai pakotettua ilmajäähdytystä lämpötilan nousun hallintaan.

Mitä se tekee?

1. Sähköinen eristys: Luo fyysisen sähköisen esteen ensiö- ja toisiokäämien välille, katkaisee tehokkaasti maadoitussilmukat, vaimentaa yliaaltoja ja suodattaa suurtaajuiset häiriöt ja ylijännitteet verkosta tarjoten "puhdasta" tehoa herkille kuormille.

2. Jännitteen muunnos : Nostaa tai laskee vaihtovirtajännitettä vaatimusten mukaan mukautuen eri laitteiden virransyöttötarpeisiin.

3. Turvallisuussuojaus: Eristyssuunnittelun ansiosta estää henkilöstön suoran kosketuksen suurjännitepuolelle, mikä vähentää merkittävästi sähköiskun riskiä.

4. Sopeutuminen ulkokäyttöön: Vankka kotelo, joka on suunniteltu IP54-suojausluokitukselle tai korkeammalle, mahdollistaa sen, että se kestää tuulen, sateen, pölyn, suolasuihkun ja pitkäaikaisen UV-altistuksen.

Lyhyesti sanottuna, kun tarvitset turvallisen, puhtaan, huoltovapaan virraneristys- ja muunnosratkaisun ankarissa ulkoympäristöissä, tämä ilmajäähdytys ulkona toimiva eristävä kuivatyyppinen muuntaja on ydinratkaisu.

Tuotteen edut

Verrattuna perinteisiin öljyllä upotettuihin tai tavallisiin sisäilman kuivatyyppisiin muuntajiin, tällä tuotteella on viisi keskeistä etua:

1. Nollasaaste, huoltovapaa: Öljytön rakenne eliminoi täysin maaperän tai veden saastumisen riskin vuodoista sekä vuosittaiseen öljyn testaukseen ja vaihtoon liittyvät huoltokustannukset ja seisokit. Tämä on ratkaiseva etu tiukkojen ympäristömääräysten alaisten ulkotilojen projekteissa.

2. Ylivoimainen ulkoympäristön sietokyky: Hyödyntää tyhjiöpainekyllästysprosessia (VPI) ja luokan H (180 °C) eristysjärjestelmää yhdistettynä täysin suljetun hitsatun ulkokotelon kanssa, joka on valmistettu ruostumattomasta teräksestä tai alumiinisinkkiteräksestä. Toimii vakaasti ympäristön lämpötiloissa -25°C - 50°C ja suhteellisessa kosteudessa jopa 95%. Kestää suolasumua, sieniä ja korroosiota.

3. Äärimmäinen turvallisuus sähköeristyksen avulla: Vahvistettu eristys ensiö- ja toisiokäämien välillä saavuttaa 3 kV - 5 kV dielektrisen kestojännitteen (mallista riippuen). Eristää tehokkaasti DC-komponentit, kolmannet harmoniset ja erilaiset ylijännitevaikutukset verkosta ja suojaa alavirran tarkkuusinstrumentteja.

4. Luonnollinen ilmajäähdytys, hiljainen ja luotettava: Luottaa ilman konvektioon lämmönpoistoon ilman tuulettimia (valinnainen). Toimintamelu on huomattavasti alhaisempi kuin öljyllä upotetuissa muuntajissa. Koska ydinkomponenteissa ei ole pyöriviä mekaanisia osia, keskimääräinen vikojen välinen aika (MTBF) paranee huomattavasti.

5. Suuri ylikuormituskapasiteetti, käyttökelpoinen hätätilanteissa: Hätäylikuormituskapasiteetti jopa 120 % jatkuvassa käytössä, 150 % lyhytaikaisessa käytössä. Odottamattomien ulkokuormitushuippujen aikana (esim. useat moottorit käynnistyvät samanaikaisesti) välitöntä kapasiteetin lisäystä ei tarvita, mikä ostaa arvokasta aikaa käyttäjälle.

Tuotteen ominaisuudet

Ydin: Erittäin läpäisevä kylmävalssattu rakeinen piiteräs, porrasliitosprosessi, merkittävästi pienempi tyhjäkäyntihäviö ja jännittävä virta.

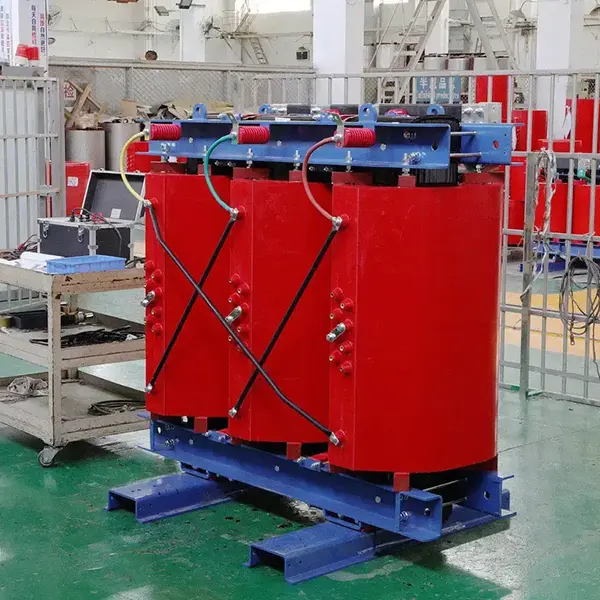

Käämit : Sekä korkea- että pienjännitekäämissä käytetään täysin kuparisia (valinnainen alumiini) johtimia, jotka on kääritty Nomex®- tai vastaavalla aramidieristyspaperilla ja jotka on käsitelty VPI-tyhjiökyllästyksellä liuotteettomalla lakalla, mikä muodostaa vankan, kosteutta kestävän, korkeita lämpötiloja kestävän kiinteän eristerakenteen.

Eristysrakenne: Primääri- ja toisiokäämit on kääritty erillisiin keloihin tai itsenäisiin ydinjaloihin, ja niiden välissä on valinnainen sähköstaattinen suoja, mikä minimoi kytkentäkapasitanssin ja tarjoaa erinomaisen suurtaajuisen häiriön vaimennuksen.

Suojakotelo: Standardi IP54-suojaus (pölytiivis, roisketiivis), IP65 valinnainen. Kotelo on valmistettu 2,0 mm paksusta ruostumattomasta teräksestä tai Galvalume-teräksestä, jossa on sateenpitävä katto, ruostumattomasta teräksestä valmistetut tuuletetut säleiköt ja vinoa estävät lukot.

Lämpötilan ohjausjärjestelmä: Sisäänrakennetut PTC- tai PT100 RTD -lämpötila-anturit, jotka voidaan liittää älykkääseen lämpötilansäätimeen ylilämpötilahälytystä, laukaisua ja automaattista tuulettimen aktivointia varten (jos valinnaisia ​​puhaltimia on asennettu).

Liittimet: Ulkokäyttöinen korkeajänniteliitäntärasia, jossa silikonikumitiivisteet ja kaapeliläpiviennit. Pienjännitepuolella käytetään tinattuja kuparikiskoja tai vedenpitäviä liittimiä.

Tuotesovellus

Tätä ilmajäähdytystä ulkona eristävää kuivatyyppistä muuntajaa käytetään laajalti seuraavissa skenaarioissa:

Uusiutuvan energian tuotanto : Eristys pienjännitepuolella aurinkovoimaloiden ja tuulipuistojen ala-asennuksilla, eristämällä invertterin lähtöjännite ennen verkkoliitäntää tai paikallista virransyöttöä.

Ulkokäyttöön tarkoitetut teollisuuslaitteet: Öljynporauslauttojen, avolouhosten murskaimien, sataman rantavoimajärjestelmien, tunnelinporauskoneiden (suojakoneiden) virtalähteen eristys, joka estää verkkojännitteitä vahingoittamasta laitteita.

Väliaikainen ja hätävirta: Generaattorin ulostulon eristys ulkotapahtumia, urheilukilpailuja ja katastrofiapukohteita varten, mikä tarjoaa puhdasta virtaa ääni-, video- ja ohjauslaitteille.

Latausinfrastruktuuri : Tulon eristysmuuntaja ulkokäyttöisille tasavirta-pikalatureille, mikä estää harmonisen takaisinkytkennän verkkoon ja suojaa latausmoduuleja.

Smart Grid & Distribution : Asemapalvelu- tai eristysmuuntajat ulkorengaspääyksiköissä ja pienikokoisissa sähköasemissa, jotka tarjoavat turvallista ja luotettavaa tehoa automaatiopäätteille (DTU/FTU).

Tuotantotiedot

VPI tyhjiöpainekyllästysprosessi

Kaikki käämit on kyllästetty liuotteettomalla eristävällä lakalla tyhjiössä poistaen sisäilman ja mahdollistaen lakan tunkeutumisen täysin kierrosten, kerrosten väliin ja maahan. Kovettumisen jälkeen se muodostaa monoliittisen "kiinteän" rakenteen, jonka lämmönjohtavuus, mekaaninen lujuus ja kosteudenkestävyys ylittävät selvästi tavanomaiset kyllästysprosessit.

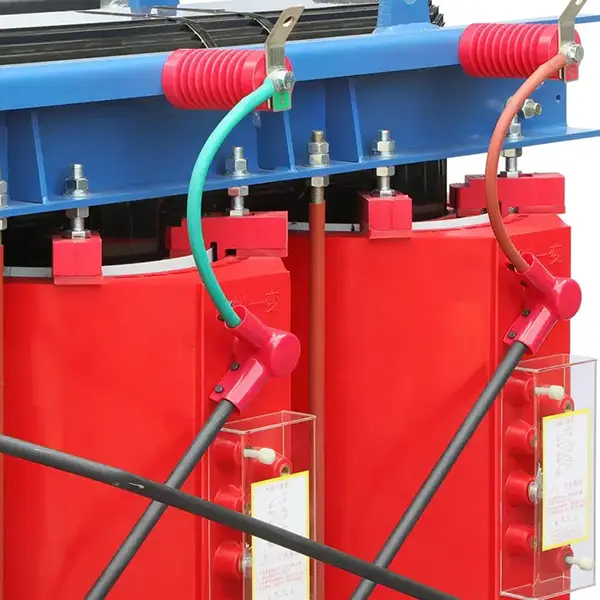

Ulkokäyttöön tarkoitettu kytkentärasia

Pienjännitepistorasiassa on paloa hidastava eristävä tukipaneeli, jossa on runsaasti sähkövaraa (>20 mm) kuparikiskojen välillä. Kaapeliläpiviennit käyttävät monitiivistetiivisteitä ja kaapeliholkkeja, jotka ovat yhteensopivia erilaisten panssaroitujen tai kumivaippaisten kaapeleiden kanssa, mikä estää kosteuden pääsyn kaapelia pitkin laatikkoon.

Kestävä ruostumattomasta teräksestä valmistettu kotelo

Kotelo on valmistettu laserleikkauksella, CNC-taivutuksella ja robottihitsauksella, ja kaikki saumat on jatkuvasti tiivistetty. Ovissa on kolmipistelukituskahvat ja säänkestävät tiivisteet. Yläkansi on suunniteltu kulmikkaaksi sadesuojaksi, ja siinä on nostosilmukkapultit kätevää ulkonostoa varten.

Pakkaus, toimitus ja jälkimyynti

Pakkausmenetelmä

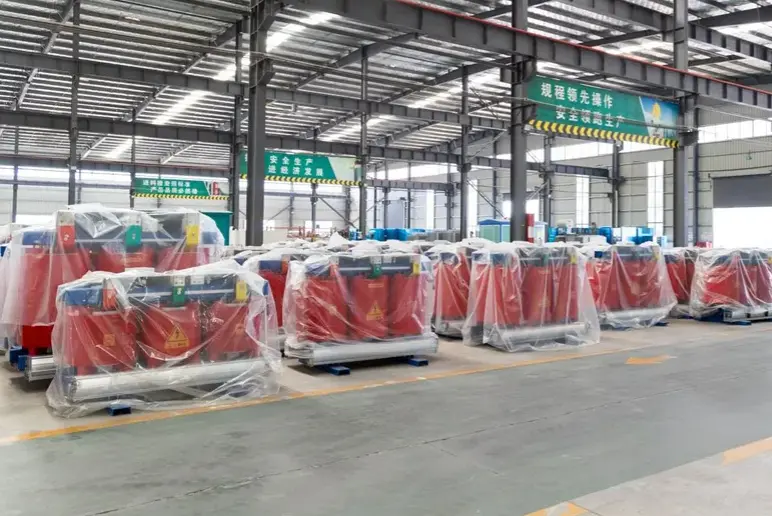

1. Muuntajan runko kääritty kosteudenkestävällä PE-kalvolla, kuivausaine asetettu sisälle.

2. Pakattu kestäviin puisiin laatikoihin tai savuttomiin vanerilaatikoihin (vientistandardien mukainen), ja ympärillä on tiheä vaahto tai ilmatäytteiset pussit pehmustetta varten.

3. Tarrat, kuten "Moisture Proof", "Fragile" ja "This Way Up", kiinnitetty laatikon ulkopuolelle.

Toimitusmenetelmä

1. Kotimaan: Erillinen logistiikka-auto (pienet kapasiteetit voidaan toimittaa Depponin/SF Expressin raskaiden tavaroiden kautta).

2. Vienti: Meri-, rautatie- tai lentorahtijärjestelyt, mukaan lukien tulliasiakirjat.

Huoltopalvelu

1. Takuuaika: 12 kuukautta vastaanottopäivästä.

2. Ilmainen korjaus tai vaihto valmistusvirheistä takuuaikana.

Usein kysytyt kysymykset (K&V)

Kysymys 1: Eikö tämä ilmajäähdytys ulkona toimiva eristävä kuivatyyppinen muuntaja ole alttiimpi ylikuumenemiselle ja palamiselle kuin tavallinen öljyllä upotettu muuntaja?

V: Päinvastoin. Vaikka ilman lämmönjohtavuus on alhaisempi kuin öljyllä, tuotteemme käyttää H-luokan eristystä (180°C) ja VPI-tyhjiökyllästysprosessia. Käämeistä tuleva lämpö johdetaan tehokkaasti pois ja haihdutetaan kotelon läpi. Samalla kapasiteetilla suunnittelussamme on suurempi lämpötilan nousumarginaali, mikä vähentää todennäköisyyttä öljyvuodosta ja sitä seuranneista alhaisista öljytasoista perinteisissä koneissa. MeidänIlmajäähdytys ulkona eristävä kuivatyyppinen muuntajatoimii kuumapisteen lämpötiloissa, jotka ovat selvästi alle eristysrajan jopa täydellä kuormituksella 40°C:n ulko-olosuhteissa.

Q2: Sadevesi ulkona ei pääse sadevesien läpi jäähdytyssäleikköistä ja aiheuta oikosulkua sisälle?

V: Ei. Kotelomme suojausluokka on IP54. Säleikköissä on sisäinen labyrinttityylinen kanava ja metalliverkko. Testit osoittavat, että jopa suoralla edestä suihkutetulla sateen intensiteetillä 10 mm minuutissa sisätila pysyy täysin kuivana. Kaikissa kaapelin sisääntuloporteissa käytetään räjähdyskelpoisia tiivistettyjä tiivisteitä, jotka estävät täysin kosteuden sisäänpääsyn.
