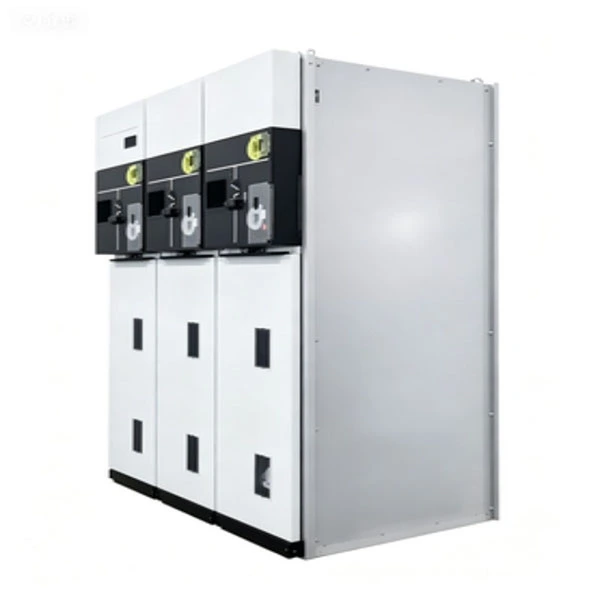

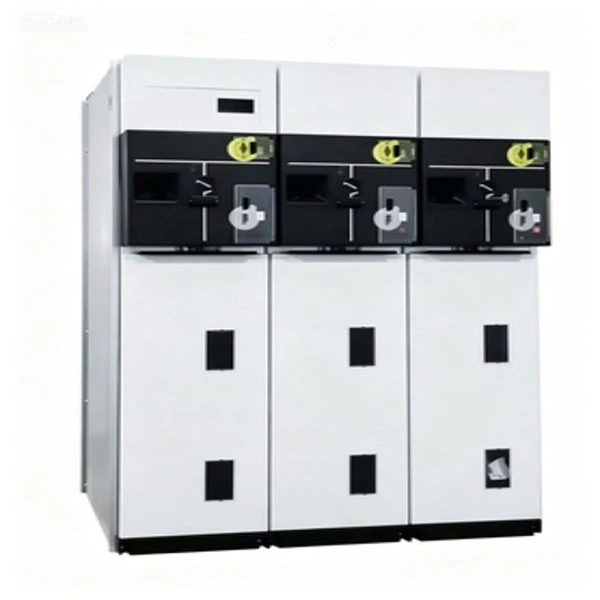

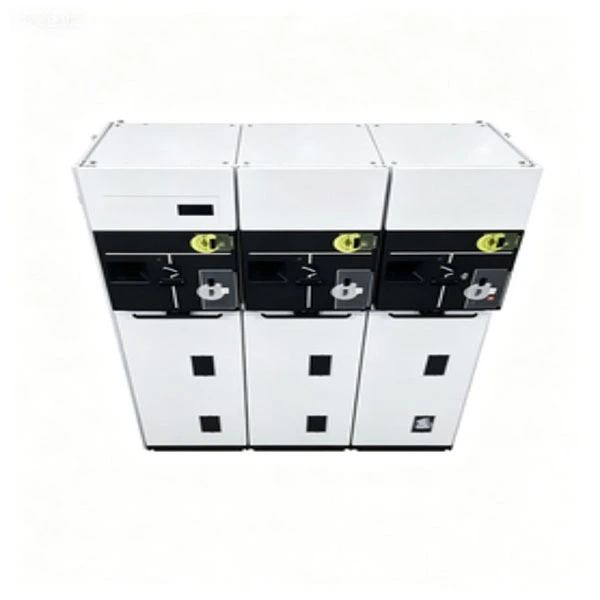

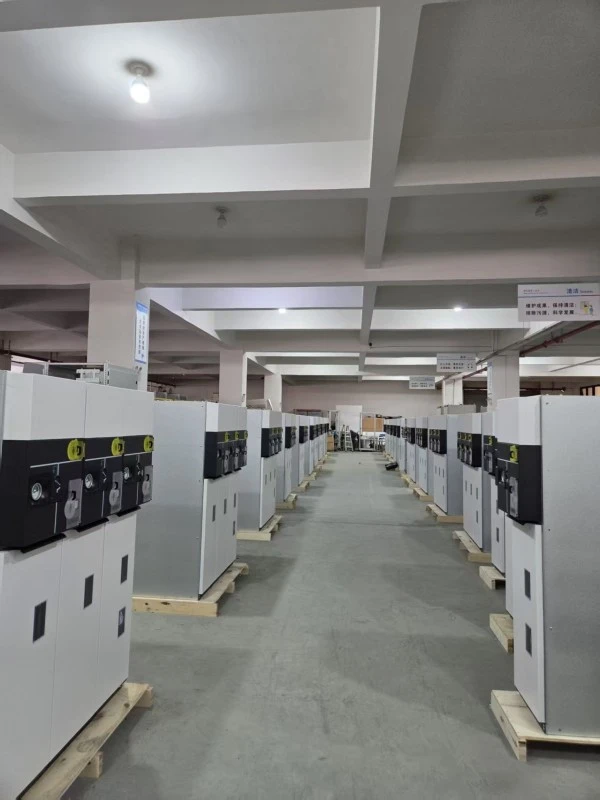

Kompakti tiivistetty täysin eristetty RMU

Kompakti tiivistetty täysin eristetty RMU (Ring-pääyksikkö) on tehtaalla koottu, tyyppitestattu metallikoteloitu kojeisto. Se integroi kuormankatkaisijat, tyhjiökytkimet, sulakkeet ja maadoituskytkimet yhdeksi täysin suljetuksi ja täysin eristettyksi ruostumattomasta teräksestä valmistettuun säiliöön.

Mitä se tekee?

Yhdistää ja eristää tehosilmukat toissijaisissa jakeluverkoissa (6kV-24kV)

Tarjoaa vikaeristyksen ja silmukkakytkennän erittäin luotettaville sähköverkoille

Toisin kuin perinteiset ilmaeristetyt RMU:t, tämä kompakti tiivistetty täysin eristetty RMU käyttää SF6:ta tai ympäristöystävällistä eristyskaasua ensisijaisena eristysaineena, mikä estää kosteuden tunkeutumisen, pölyn kerääntymisen ja eläinten sisääntunkeutumisen, joten se sopii ihanteellisesti rannikolle, autiomaalle, korkeille ja erittäin saastuneille alueille.

Tuotteen kuvaus

Compact Sealed Fully Insulated RMU on seuraavan sukupolven rengaspääyksikkö, joka on kehitetty kaupunkien sähkönjakeluun, teollisuuspuistoihin, tuuli-/aurinkovoimaloihin ja infrastruktuuriprojekteihin, kuten lentokentille ja datakeskuksiin. Nimellisjännite vaihtelee välillä 12kV - 24kV, ja nimellisvirta on 630A päävirtakisoissa ja 125A sulakkeilla suojatuissa piireissä.

Tärkeimmät tekniset ominaisuudet:

1. Täysin suljettu ruostumattomasta teräksestä valmistettu säiliö (IP67-suojausluokka)

2. SF6-kaasueristys (tai vaihtoehtoinen ympäristöystävällinen kaasu)

3. Sisäinen kaariluokitus IAC AFLR 20kA/1s

4. Mekaaninen käyttöikä: jopa 5 000 toimintoa kuorman katkaisukytkimille

5. Integroidut kaapeliliitäntälokerot vedonpoistolla

6. Valinnainen kaukosäädin ja SCADA-integraatio

7. Kompakti tiivistetty täysin eristetty RMU ei vaadi sisäistä puhdistusta tai kondensaation estävää lämmitystä, mikä vähentää huomattavasti ylläpitokustannuksia avoimeen tyyppiin verrattuna.

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

Tärkeimmät ominaisuudet

1. Täysin suljettu, täysin eristetty --- Ei vaikutusta kosteudesta, suolasumusta, pölystä tai pienistä eläimistä.

2. Kompakti rakenne --- Leveys tyypillisesti 350–450 mm yksikköä kohti, mikä säästää jopa 50 % lattiatilaa.

3. Kaarenkestävä rakenne ---Yhteensopiva IAC AFLR 20kA/1s -standardin kanssa, mikä varmistaa käyttäjän turvallisuuden.

4. Huoltovapaa yli 20 vuotta --- Ei tarvetta puhdistaa, kuivata tai täyttää kaasua normaaleissa olosuhteissa.

5. Näkyvä tauko ---Valinnainen havaintoikkuna kuorman katkaisun kytkimen asennosta.

6. Korkea mekaaninen luotettavuus --- Ruostumattomasta teräksestä valmistettu mekanismi tiivistetyillä laakereilla.

7. Älykäs valmius --- Voidaan varustaa PT-, CT- ja moottoroiduilla automaatiokoneistoilla.

Sovellusskenaariot

● Kaupunkien sähkönjakeluverkot --- Asuinkompleksit, liikerakennukset, sairaalat, datakeskukset.

● Uusiutuvan energian hankkeet --- Tuulivoimaloiden tehostusasemat, aurinkovoimaloiden keräyslinjat.

● Infrastruktuurin rakentaminen --- Lentokentät, metrot, tunnelit, satamat.

● Väliaikainen ja varavirtalähde --- Mobiiliasemat, rakennustyömaat.

● Teollisuusalueet --- Tehtaat, jotka vaativat suurta luotettavuutta ja vähän huoltoa.

Q&A

Kysymys 1: Miten Compact Sealed Fully Insulated RMU toimii korkean kosteuden rannikkoympäristöissä?

V: Loistavaa. Koska Fully Insulated RMU käyttää täysin suljettua ruostumattomasta teräksestä valmistettua säiliötä, jossa on IP67-suojaus, kosteus ei pääse pääsemään eristystilaan. Kondensaatiota estäviä lämmittimiä ei tarvita. Tämä on suuri etu verrattuna avoimeen tyyppiin kojeistoon, joka usein kärsii sisäisistä ylilyönneistä korkean kosteuden alueilla.

Q2: Mikä on kaasuvuotonopeus? Pitääkö minun täyttää uudelleen sen käyttöiän aikana?

V: Valmistusprosessiimme kuuluu heliumvuototestaus varmistaakseen, että vuotoaste on alle 0,1 % vuodessa. Normaalikäytössä kaasua ei tarvita 30 vuoden sisällä. Matalapainehälytys sisältyy varhaisen varoituksen lisävarusteena.

Q3: Onko kompakti tiivistetty täysin eristetty RMU paloturvallinen?

V: Kyllä. Säiliö on valmistettu 2 mm paksusta ruostumattomasta teräksestä, ja sisäinen kaaritesti varmistaa, että harvoin sisäisen vian sattuessa valokaari pysyy sisällään ilman, että kuumia kaasuja tulee ulos eteen tai sivuille. Paloherkkiin sovelluksiin (esim. sairaalat, datakeskukset) tarjoamme myös valinnaisen passiivisen palosuojapinnoitteen.

Q4: Voinko integroida tämän RMU:n olemassa olevaan SCADA-järjestelmääni?

V: Ehdottomasti. Compact RMU tukee moottoroituja käyttömekanismeja, apukoskettimia ja tietoliikennemoduuleja (RS485, Modbus, IEC 61850 valinnainen). Reaaliaikainen sijainti, vika ja painetila voidaan valvoa etänä.

Q5: Mitä eroa sinun välilläsi onRMUja perinteiset ilmaeristetyt kaapit?

V: Perinteiset ilmaeristetyt kaapit vaativat säännöllistä puhdistusta, suuria välysetäisyyksiä ja tiivistymisen estävää lämmitystä. Kompakti tiivistetty täysin eristetty RMU eliminoi kaikki nämä vaatimukset – pienempi jalanjälki, suurempi luotettavuus ja alhaisemmat kokonaiskustannukset 10–20 vuoden aikana.

Q6: Tarjoatko 12 kuukauden takuun?

V: Kyllä, tarjoamme normaalin 12 kuukauden takuun lähetyspäivästä alkaen, ja voimme pidentää 24 tai 36 kuukauteen maksullisen palvelusopimuksen mukaisesti. Takuuaikana kaikki valmistusvirheet korjataan tai vaihdetaan veloituksetta.

Tuotantotiedot

Säiliö- ja tiivistysprosessi

Compact Sealed Fully Insulated RMU:n säiliö on valmistettu 2 mm paksusta AISI 304 ruostumattomasta teräksestä, laserhitsattu ja heliumvuototestattu. Tiivisteessä käytetään kaksoiso-renkaita, jotka on valmistettu hydratusta nitriilikumista (HNBR), joka säilyttää elastisuuden yli 30 vuoden ajan ilman ikääntymistä tai halkeilua. Kaikki holkit on epoksivalettu, ja niissä on upotetut suojukset osittaisen purkauksen poistamiseksi.

Eristys ja kaarikatkos

Kuormankatkaisin toimii SF6-kaasussa 0,04–0,05 MPa:n suhteellisessa paineessa. Puffer-tyyppinen kaarisammutusrakenne varmistaa jopa 630A kuormitusvirran katkaisun ja kaapelin latausvirtojen muodostuksen/katkaisun. Vaihtoehtoisia alipainekatkaisijamoduuleja on saatavana muuntajan suojaamiseksi, integroituina virtaa rajoittaviin sulakkeisiin "kombo"-yksikön muodostamiseksi.

Toimintamekanismi

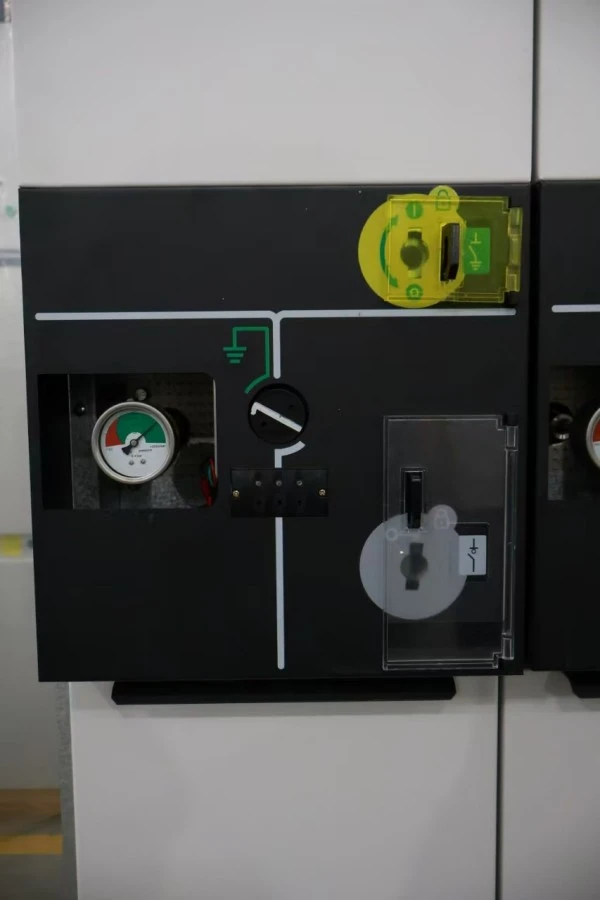

Kolmiasentoinen kytkin (kiinni / auki / maadoitettu) toimii jousiavusteisella mekaanisella mekanismilla, jossa on selkeä asentoilmaisin. Kaikki liikkuvat osat on suljettu säiliön sisällä, mikä estää hapettumisen ja pölyn kertymisen. Etupaneelissa on mekaaniset lukitukset, jotka estävät:

1. Maadoituskytkimen sulkeminen, kun kuormakytkin on kiinni

2. Kaapelitilan kannen avaaminen, kun maadoituskytkin on auki

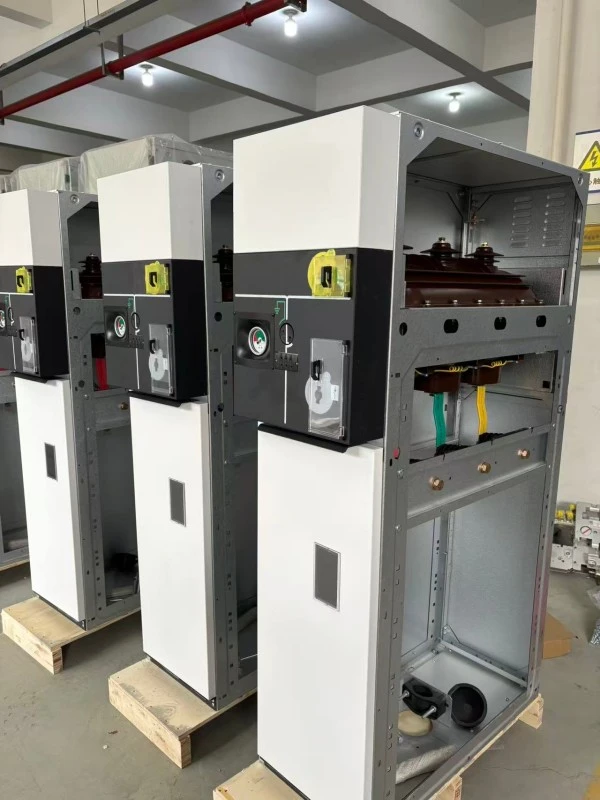

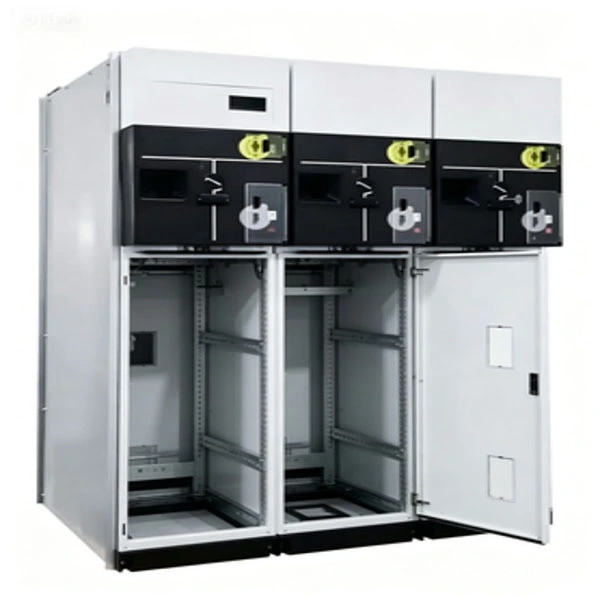

Kaapeliliitäntä ja maadoitus

Kaapeliosastot on suunniteltu yksittäisille tai rinnakkaisille kaapeleille, joissa on jännityskartiotuki. Vakiokaapelikotelot hyväksyvät lämpökutiste- tai kylmäkutisteliitännät. Integroitu kuparinen maadoituskaari kulkee kaikkien yksiköiden läpi, ja siinä on kaksi maadoituspistettä turvallisuuden varmistamiseksi.

Laadun ja testauksen vakuutus

Jokainen kompakti tiivistetty täysin eristetty RMU käy läpi rutiinitestit ennen toimitusta:

● Pääpiirin resistanssin mittaus

● Tehotaajuuden kestojännitetesti (42kV/1min 12kV; 65kV/1min 24kV)

● Salamaimpulssitesti (75 kV huippu 12 kV:lle; 125 kV huippu 24 kV)

● Kaasuvuotesti (heliummassaspektrometria)

● Mekaaninen toimintatesti (200 sykliä)

● Osittainen purkausmittaus (<5pC)

● Sisäinen kaarivarmennus (tyyppitesti, kolmannen osapuolen laboratorio)

● Kaikki tuotteet ovat standardien IEC 62271-200, GB 3906, GB/T 11022 ja GB/T 3804 mukaisia.

Pakkaus & Toimitus

Pakkaus: Puiset vientilaatikot iskunkestävällä vaahdolla ja kosteussululla. Jokainen yksikkö on yksittäin kääritty tyhjiösuljettuun muoviin, jossa on kuivausainepussit.

Lisävarusteet: Käyttökahva, maadoitussarja, vara-O-renkaat, kaapelikengät ja asennusohje.

Toimitus: FOB Shanghai tai Ningbo. Normaali toimitus 25-35 päivää tilausvahvistuksen jälkeen. Lentorahti saatavilla kiireellisiin projekteihin.
